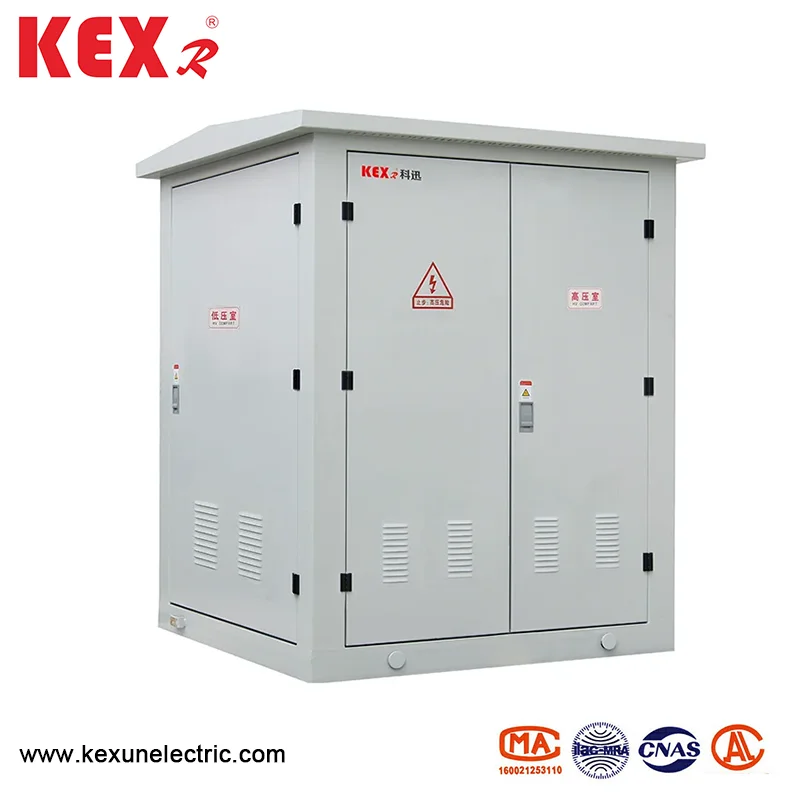

محطة فرعية من نوع الصندوق الأوروبي المصغر

◆ الهيكل العام

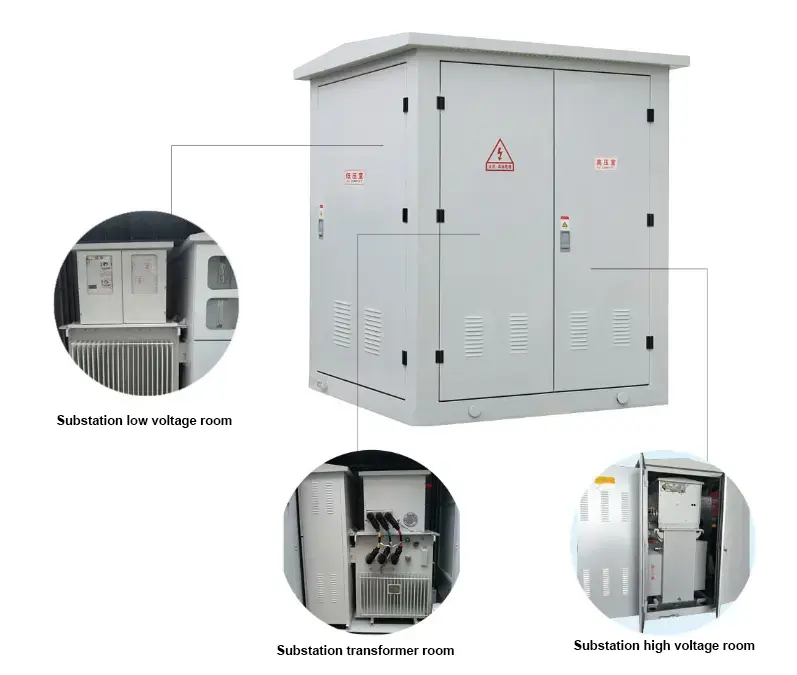

1. YB □ -12 يتم تقسيم محطة فرعية من نوع الصندوق الأوروبي المصغرة بشكل أساسي إلى ثلاثة أجزاء: غرفة تبديل عالية الجهد وغرفة محولات وغرفة مفتاح الجهد المنخفض ، والتي يمكن نقلها بشكل منفصل.

2. يتبنى المنتج تصميمًا فريدًا من نوعه لتبديد الحرارة لضمان ارتفاع درجة حرارة المنتج ، ولن يشكل الختم المنفصل بين الغرف تبادلًا حراريًا بين الغرف.

3. تتكون قشرة المنتج من صفيحة عالية الجودة من الفولاذ المقاوم للصدأ. خضعت جميع أجزاء هيكل الصلب الصلب لعلاج خاص لمكافحة التآكل ، وتشكل هيكل لوحة الفولاذ المقاوم للصدأ مقاومة تآكل قوية وقوة ميكانيكية جيدة.

4. يمكن تثبيت المنتج مباشرة داخل المنزل دون أساس بناء إضافي ، مما يوفر التكلفة والمساحة وهو مناسب للتثبيت.

◆ غرفة الجهد العالي

يتم تبني مفاتيح SF6 المليئة بالغاز الذي تم تطويره بشكل مستقل من قبل شركتنا من أجل الجهد العالي ، ويتم إغلاق جميع مفاتيح المفاتيح وأرسامات البافذ في صندوق من الفولاذ المقاوم للصدأ المغلقة مع عدم وجود جسم مشحون مكشوف في الخارج. التشغيل الآمن والموثوقية العالية ؛ التصميم المعياري بالكامل ، يمكن لجميع الوحدات أن تدرك وضع اتصال المخرج الجانبي والتوسع العلوي وفقًا لمتطلبات استهلاك الطاقة ، وتلبية احتياجات نظام تزويد الطاقة إلى أقصى حد.

◆ غرفة الجهد المنخفض

تتكون جميع خطوط مدخل الجهد المنخفضة والمخرج من قواطع دائرة الحالات المصبوبة الجديدة ، وهي صغيرة الحجم وخالية من الانحناء وسهل استبدالها. تحكم الحماية الشاملة في مجال الحماية الشامل ذكي متعدد الوظائف وجهاز جديد متكامل للتعويض عن الطاقة.

◆ غرفة المحولات

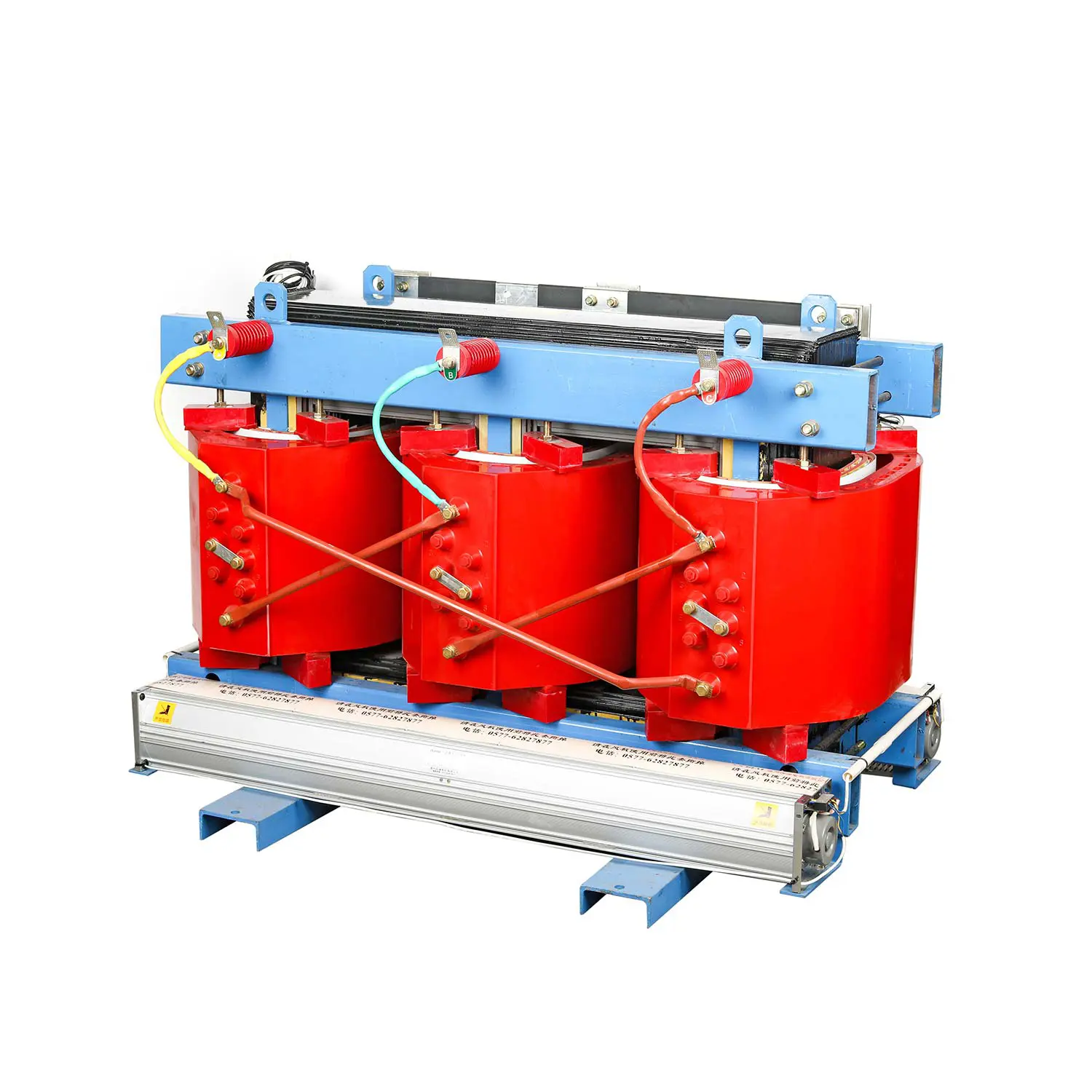

يتم عزل المحول بالكامل براتنج الايبوكسي ، ومستوى مقاومة العزل والمقاومة للحرارة F ، ولا يحتوي المحول على أي مواد تدعم الاحتراق ، ولا تنتج أي غاز أو غيرها من المنتجات الوسيطة التي لا تفضي إلى البيئة أثناء التشغيل ، لذلك فهي تحتوي على خصائص استئصال اللهب الجيد وحماية البيئة.

◆ الرابط الداخلي

يتم توصيل محول الجهد والمفتاح الصلب الصيني بواسطة ملحقات الكابلات المعزولة الصلبة للشركة ، والتي تكون معزولة تمامًا وآمنة وموثوقة

● الوظيفة والخصائص

تتكون غرفة الجهد العالي من محطة فرعية صغيرة من الصندوق الأوروبي المصغرة من مفتاح تحميل الجهد العالي ، وصمامات الجهد العالي وارتفاع البرق ، والتي يمكن أن تتوقف عن نقل الطاقة والحمل الزائد وحماية الدائرة القصيرة في نفس الوقت. تتكون غرفة الجهد المنخفض من مفتاح هواء منخفض الجهد ، والمحول الحالي ، ومقياس الفولتميتر. يعتمد فروع الرباط الأوروبية المصغرة على تكنولوجيا المعالجة الرائدة ولديها مقاومة جيدة للتآكل ومقاومة التآكل. مزاياها هي مزيج مرن ، وسائل النقل ، والتركيب والبناء ، والتكلفة المنخفضة ، وعدم التلوث والتشغيل الآمن والموثوق. في الوقت نفسه ، فإن محطة الفرعية الأوروبية المصغرة هي جهاز ذو درجة عالية من الأتمتة ، وهو مصمم بذكاء ، والذي يمكنه حماية جميع الأجزاء تمامًا وتلبية احتياجات غير مراقبة. بشكل عام ، يعد محطة فرعية الصندوق الأوروبية المصغرة نوعًا من محول الصندوق الذي يوفر الاستثمار ويحصل على أسرع تأثير.

● غرفة الجهد العالي

يتم حماية غرفة الجهد العالي بشكل عام من خلال مزيج من مفتاح التحميل والفتيل. بعد أن يتم تفجير مرحلة واحدة من الصمامات ، رحلات الربط ثلاثية الطور. تتوفر مفاتيح التحميل في نوع الهواء المضغوط ، ونوع الفراغ ، ونوع الكبريت السداسي فلوريد ، وما إلى ذلك ، والذي يمكنه توزيع آلية التشغيل وتحقيق الترقية التلقائية ؛ يعد Fuse فتيلًا عالي الجهد يحد من المهاجم ، والذي له عمل موثوق به وقدرة كسر كبيرة. انظر الجدول أدناه للحصول على المعلمات الفنية الرئيسية. بالنسبة للمحولات التي تزيد عن 800 كيلو فولت أمبير ، يمكن اختيار قواطع الدائرة الفراغية مثل Zn12 و Zn28 و VS1 للحماية.

● غرفة الجهد المنخفض

يتبنى جانب التبديل الرئيسي للغرفة المنخفضة الجهد قاطع الدائرة العالمي أو الذكي ، والذي يمكن أن يحمي الدائرة بشكل انتقائي ؛ يتبنى مفتاح المخرج نوعًا جديدًا من مفتاح القشرة البلاستيكية ، وهو صغير الحجم وقصير في الانحناء ، حتى 30 دائرة ؛ هناك أوضاع التبديل المقاولة والاتصال للمستخدمين للاختيار من بينها.

● المحول

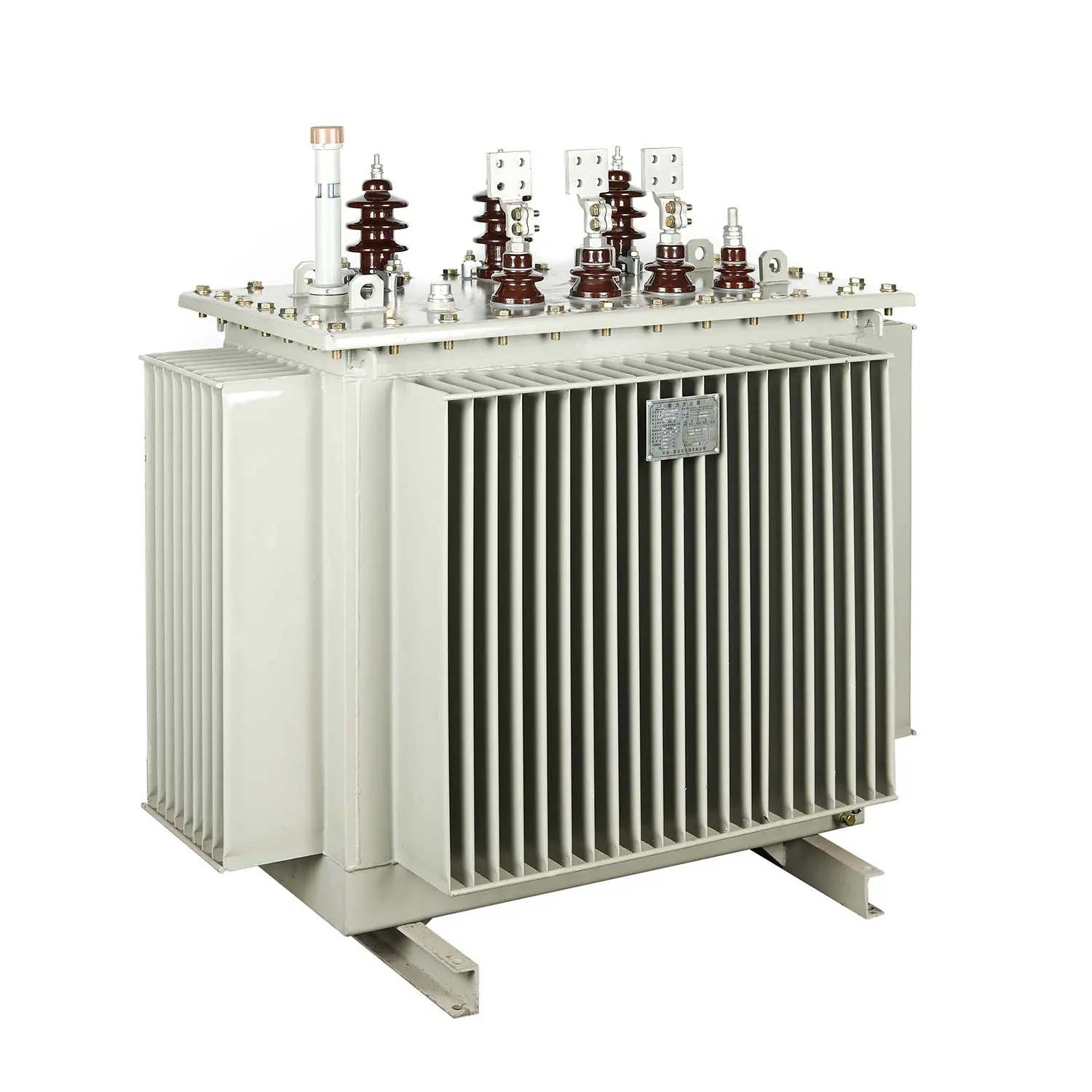

YB □ -12 محطة فرعية من نوع الصندوق الأوروبي المصغرة ، اختر محولات S9 و S10 و S11 و S11 و S11 ، أو اختيار محولات من النوع الجاف المعزول من نوع Nomex أو Nomex لتسهيل دخول وخروج محول المحول.

● جداول معلمات الأداء

◆ المعلمات الفنية لمفتاح التحميل

◆ المعلمات الفنية من فتيل الجهد العالي

◆ المعلمات الفنية من قاطع دائرة الجهد المنخفض

● الظروف البيئية للاستخدام

◆ الارتفاع: يجب استخدام محطة فرعية من نوع الصندوق الأوروبي المصغرة في غضون 4000 متر

◆ درجة الحرارة: -25 ~ 40 ℃

◆ الرطوبة النسبية: لا يزيد المتوسط ​​اليومي عن 95 ٪ ، والمتوسط ​​الشهري لا يزيد عن 90 ٪ ؛

◆ مكان التثبيت: لا حريق ، خطر الانفجار ، الغبار الموصل ، الغاز الكيميائي التآكل والاهتزاز العنيف. إذا تم تجاوز الشروط المذكورة أعلاه ، يمكن للمستخدمين التشاور مع شركتنا.

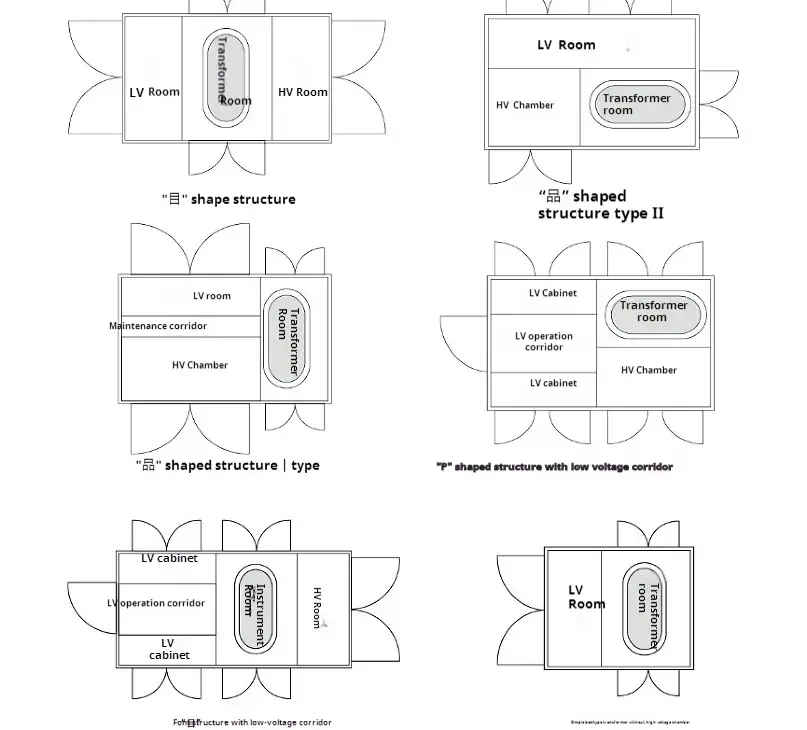

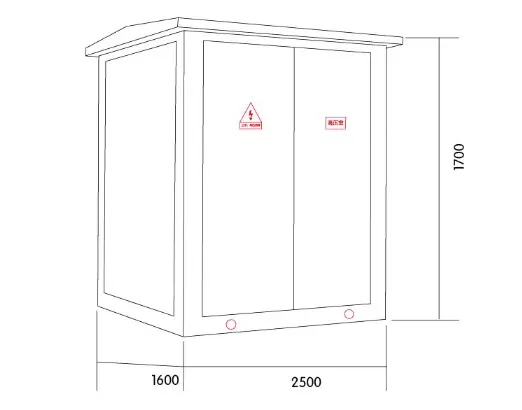

● تخطيط مخطط البعد

● لماذا تختار KEXR؟

◆ مزايا المنتج: يحتوي محطة فرعية من نوع الصندوق الأوروبي المصغرة على العديد من براءات الاختراع وتجاوز شهادات مختلفة (ISO9001،3C ، إلخ) ， جودة المنتج الممتازة هي أساس موطئ قدمنا.

◆ مزايا الأسعار ： من وجهة نظر العميل ، يعتقد KEXR أن الأرباح الصغيرة ولكن دوران سريع يمكن أن تجعل المؤسسات البقاء على قيد الحياة لفترة أطول. لذلك ، فإن سعر منتج KEXR أقل من متوسط ​​الصناعة ، ونحن نعتمد قائمة أسعار خطوة بخطوة ، وسوف يجلب المزيد من عمليات الشراء خصومات.

◆ مزايا ضمان الجودة: نحن نقدم ضمانًا من 12 إلى 24 شهرًا لمعظم منتجات KEXR ، والتي تتجاوز معظم أقراننا.

◆ مخطط التخصيص الفريد: بالنظر إلى الاحتياجات الفردية للعملاء ، يمكننا إنتاج منتجات مخصصة لتلبية سيناريوهات الاستخدام المختلفة.
