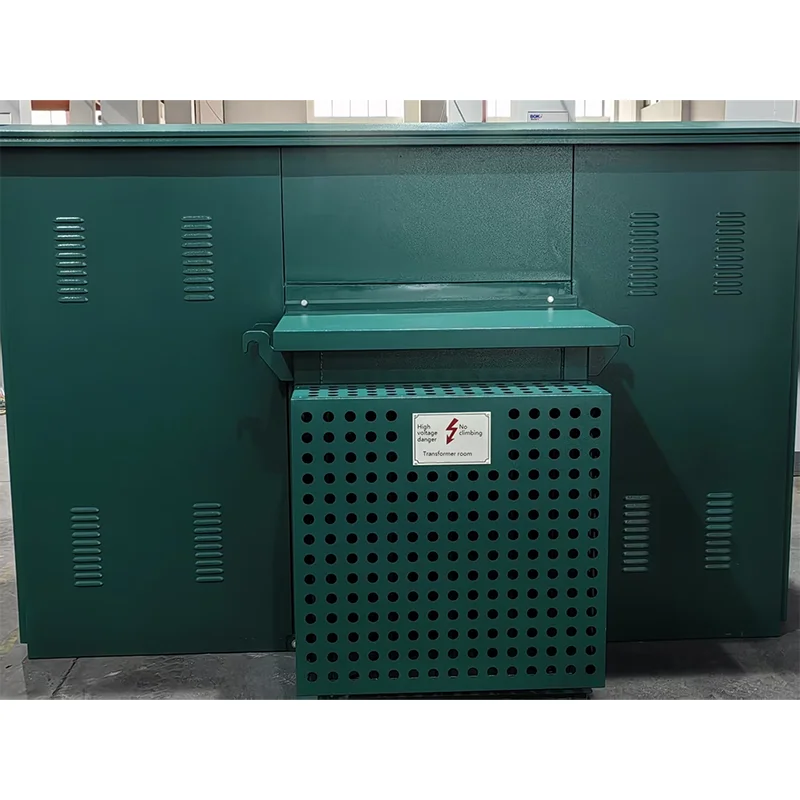

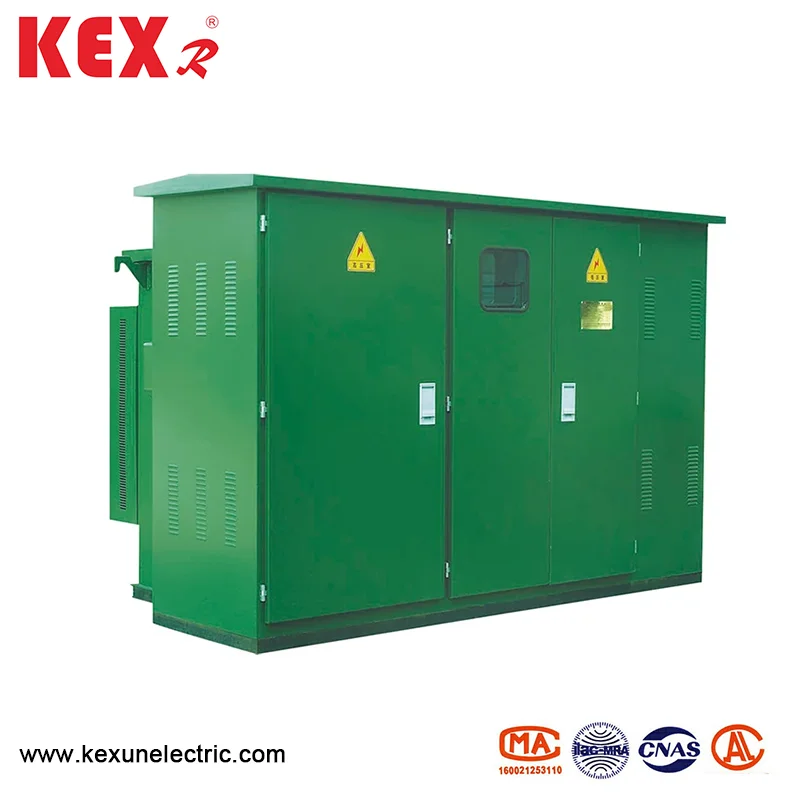

محطة فرعية من نوع الصندوق الأمريكي المبتكر مسبقًا

● خصائص بنية المنتج

◆ إن فرط الفروع الفرعية من نوع الصندوق الأمريكي ZBW-12 يحتوي على بنية مضغوطة وحجم صغير ، وهو ما يقرب من 1/3 ~ 1.5 فقط من محول الصندوق الأوروبي المحلي مع نفس السعة ، مما يقلل إلى حد كبير من مساحة الأرضية.

◆ يتبنى المحطة الفرعية بنية مختومة بالكامل ومعزولة بالكامل ، دون مسافة عزل ، وحماية السلامة الشخصية بشكل موثوق.

◆ يمكن استخدام الأسلاك عالية الجهد لكل من الشبكة الدائرية والمحطة ، مع وضع إمداد الطاقة المرن وموثوقية عالية.

◆ أداء المحولات الممتاز: فقدان منخفض ، ضوضاء منخفضة وارتفاع درجة الحرارة المنخفضة ؛ سعة الحمل الزائد القوي ، مقاومة الدائرة القصيرة ومقاومة التأثير.

◆ تلبية جميع أنواع متطلبات التغذية المنخفضة الجهد ، والتي يمكن اختيارها وفقًا للمخطط أو المصمم من قبل نفسك.

● جدول المعلمات الفنية

● فتيل

يتم تزويد جانب الجهد العالي من محطة فرعية من نوع المربع الأمريكي المُثبت مسبقًا بحماية كاملة النطاق من خلال اتصال سلسلة من فتيل حماية النسخ الاحتياطي والكامل ، وهو أمر بسيط من حيث المبدأ والاقتصاد والموثوق ؛ FUSE حماية النسخ الاحتياطي عبارة عن فتيل حدود الجهد العالي الجهد ذو الجهد العالي مع قدرة كسر كبيرة. فقط عندما يفشل المحول داخليًا ، تم تجهيز فتيل المكون الإضافي بفتيل شديد الحساسية ، والذي يمكن أن يوفر حماية مزدوجة للتيار ودرجة الحرارة. بعد تفجير الصمامات ذات الحساسية المزدوجة ، يمكن استبدال جوهر Fuse بسهولة في الموقع.

● تسلسل الهيكل والتشغيل

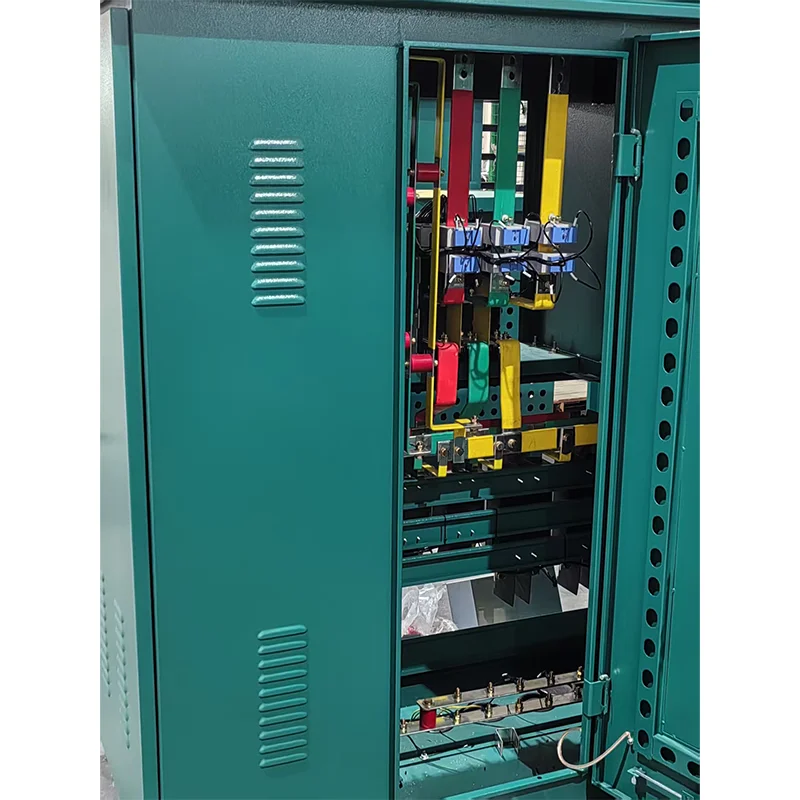

1. التصميم

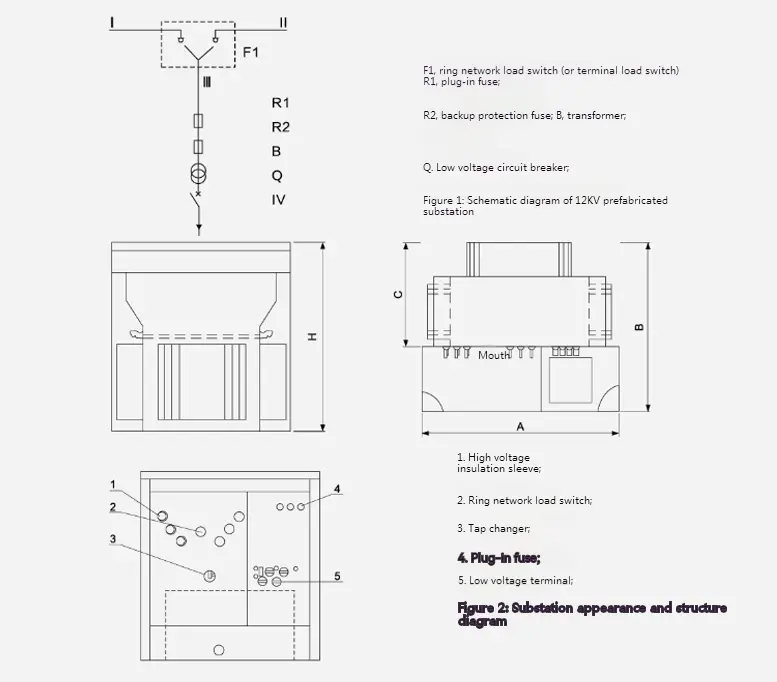

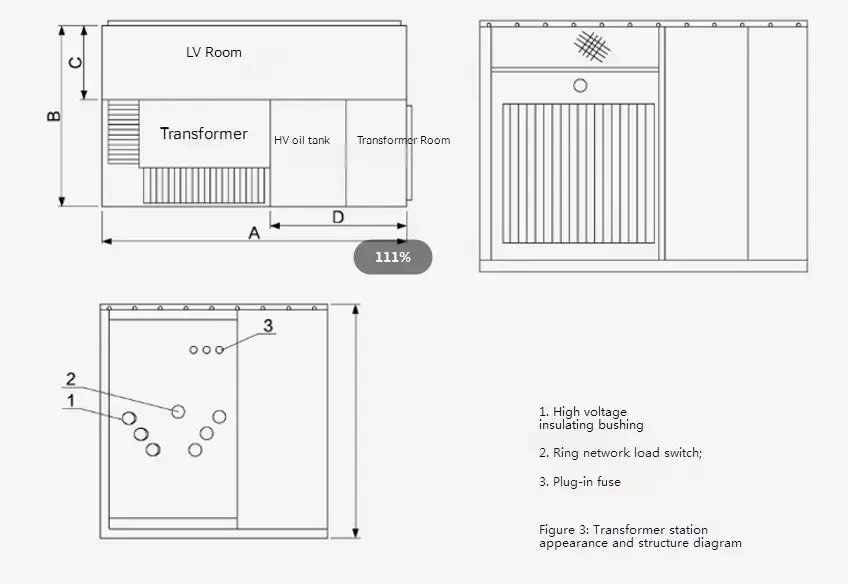

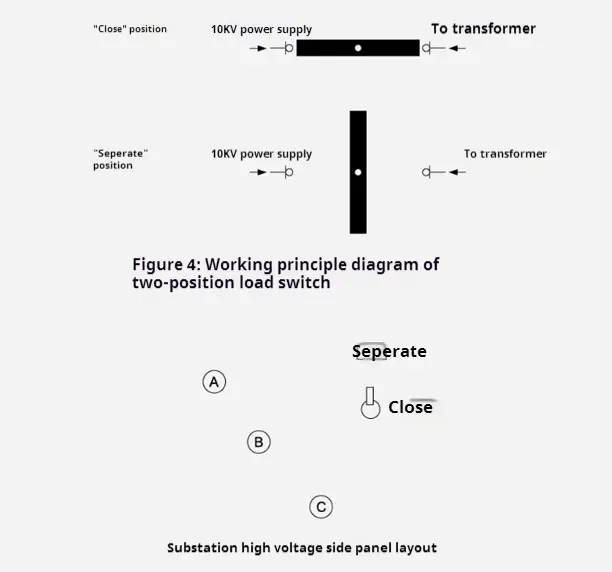

للاطلاع على شكل وهيكل 10KV ZBW-12 محطة فرعية من نوع الصندوق الأمريكي المُثبت مسبقًا ، انظر الشكل 2 والشكل 3. ينقسم خزان الزيت إلى جزأين: الجزء العلوي هو خزان الزيت عالي الجهد والجزء السفلي هو خزان زيت المحول. يتم توصيل الجزءين فقط كهربائيا ، ولكن يتم حظر الزيت. يظهر الشكل 1 المخطط التخطيطي في الشكل 1 ، حيث يكون "I" و "I" خطوط حلقة مغذية لشبكة الحلقة ، وفروع LL "هي فروع محولات ، و" V "هي ناتج منخفض الجهد. يمكن استخدام المحطات الفرعية في كل من نظام إمدادات طاقة الشبكة الدائرية ونظام المحطة الطرفية ، والتحويل مريح للغاية. يتم تبديل تغذية الخط وفرع "Lⅲ" مع مفتاح تحميل الشبكة الدائرية. في الوقت نفسه ، تم تجهيز المحطة الواردة لجانب الجهد العالي من المحول مع صمامات حماية النسخ الاحتياطي والصمامات المكوّنة لحماية خطأ الدائرة القصيرة وحماية الحمل الزائد والمناصرة للفرع. في الوقت نفسه ، يمكن أيضًا تثبيت أجهزة العرض عالية الجهد وأوامر البرق. يتم إخراج نهاية الجهد المنخفض للمحول بعد المرور عبر متر وقاطع دائرة الجهد المنخفض.

الأبعاد والوزن

2. المحول

تتبنى المحطات الفرعية التي تم تثبيتها قبل التثبيت من نوع الصندوق الأمريكي S9 و S11 الجديد المحولات التي غمرتها المياه التي غمرتها الزيت من ثلاث مراحل مزايا انخفاض الحمل ، وارتفاع درجة الحرارة المنخفضة ، وانخفاض الضوضاء والارتفاع المنخفض. تكون خسارة عدم التحميل وفقدان التحميل للمحول أقل من تلك الموجودة في محول S9 الأصلي ، حيث تصل إلى المستوى المتقدم المحلي في الوقت الحالي. المحول له هيكل مغلق بالكامل ، والذي يعزل بفعالية تلوث الهواء وتدهور العزل الناجم عن الرطوبة. يتم ترك وسادة هوائية تتراوح من 40 إلى 90 ملم في الجزء العلوي من خزان الزيت ، والتي يمكن أن تلعب دور تبديد الحرارة والتبريد جنبًا إلى جنب مع ملهى قشرة خزان الزيت ، ويمكن أن تقلل بشكل فعال من الضغط الداخلي.

الأبعاد والوزن

3. فتيل حماية النسخ الاحتياطي

يتم توصيله في سلسلة مع فتيل المكونات في فرع المحولات (انظر R1 و R2 في الشكل 2) لتشكيل فتيل حماية كامل المدى. إنه ينفخ فقط عندما يكون هناك خطأ في الدائرة القصيرة داخل المحطة الفرعية ، وبالتالي فإن احتمال الهفور منخفض للغاية. يتم تثبيته في خزان الزيت العلوي ، ويجب فتح خزان الزيت إذا تم تحديثه.

4. Flug-in Fuse

◆ له قلب الذوبان لديه حساسية مزدوجة (درجة الحرارة والتيار) ، أي أنه يذوب عندما يفشل جانب الحمل (الحمل الزائد أو درجة الحرارة المفرطة). يتم استخدام فتيل المكونات الإضافية وحماية النسخ الاحتياطية في السلسلة ، والتي يمكن أن تحمي النطاق الكامل من التيار الصغير (عدة مرات في) إلى تيار كبير (عدة عشرات من الكيلومبير) ، والحد الأقصى لتيار الانهيار هو 50KA.

◆ إن المطابقة المعقولة لتصوير النسخ الاحتياطي وفتيل المكونات الإضافية يؤثر بشكل مباشر على أداء المحطة الفرعية بأكملها. راجع الجدول التالي للحصول على جزء من إرشادات اختيار FUSE في فرعية من نوع الصندوق الأمريكي المربع مسبقًا 10KV للرجوع إليها فقط. ملاحظة: إنها ليست مناسبة لأنواع أخرى من المحطات الفرعية.

● المخطط التفصيلي لمحطة فرعية من نوع الصندوق الأمريكي المُثبت مسبقًا
