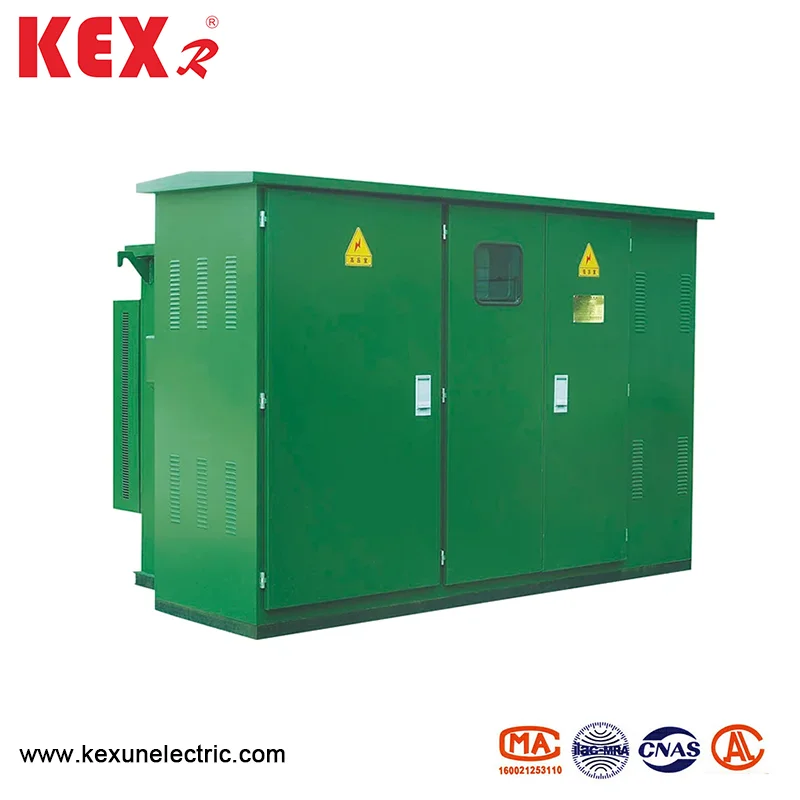

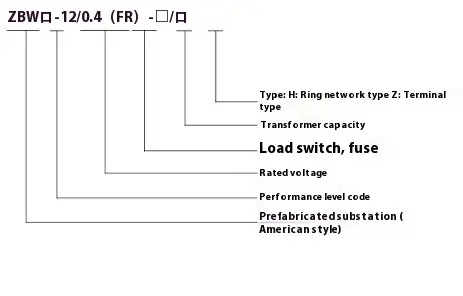

خزانة من نوع الصندوق الأمريكي المثبت مسبقًا

● مزايا المنتج

1. يحتوي خزانة نوع الصندوق الأمريكي المثبت مسبقًا على بنية مضغوطة ومعتادة ، مساحة أرضية صغيرة ، أقل بكثير من النوع الأوروبي بنفس السعة.

2. بنية مختومة ، معزولة ، سلامة قوية.

3. تعتمد خزانة نوع الصندوق الأمريكي المثبت مسبقًا على محولات مع انخفاض ضوضاء وانخفاض درجة الحرارة ، وارتفاع درجة الحرارة المنخفضة ، وقدرة الحمل الزائد القوي ، ومقاومة الدائرة القصيرة ، ومقاومة التأثير القوية على الأداء العالي للمنتج.

4. قبول الحلول المختلفة لتلبية الاحتياجات المخصصة للعملاء والتعامل مع سيناريوهات الاستخدام المختلفة.

● هيكل مجلس الوزراء

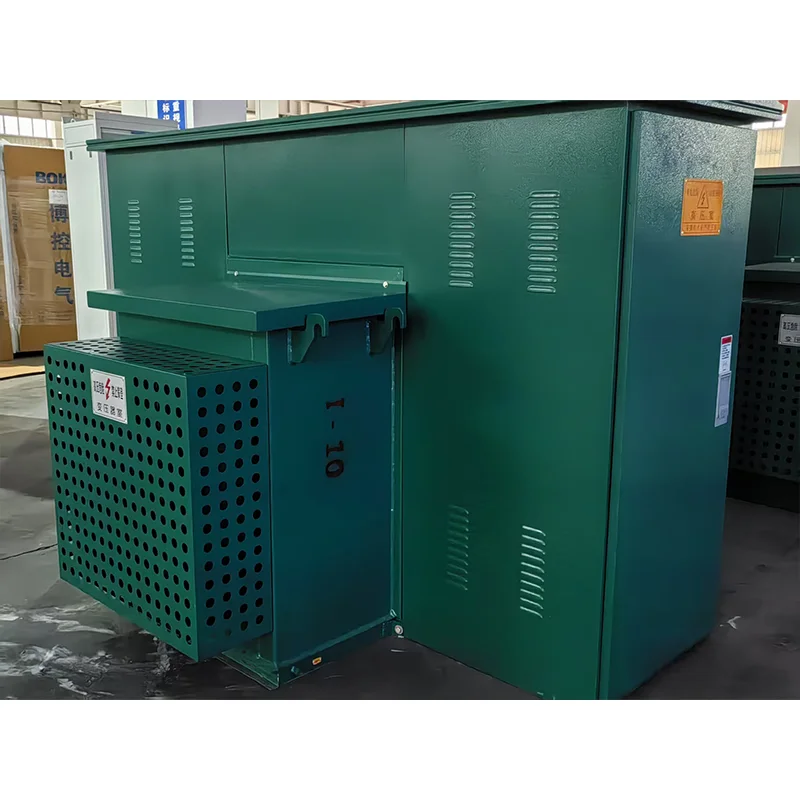

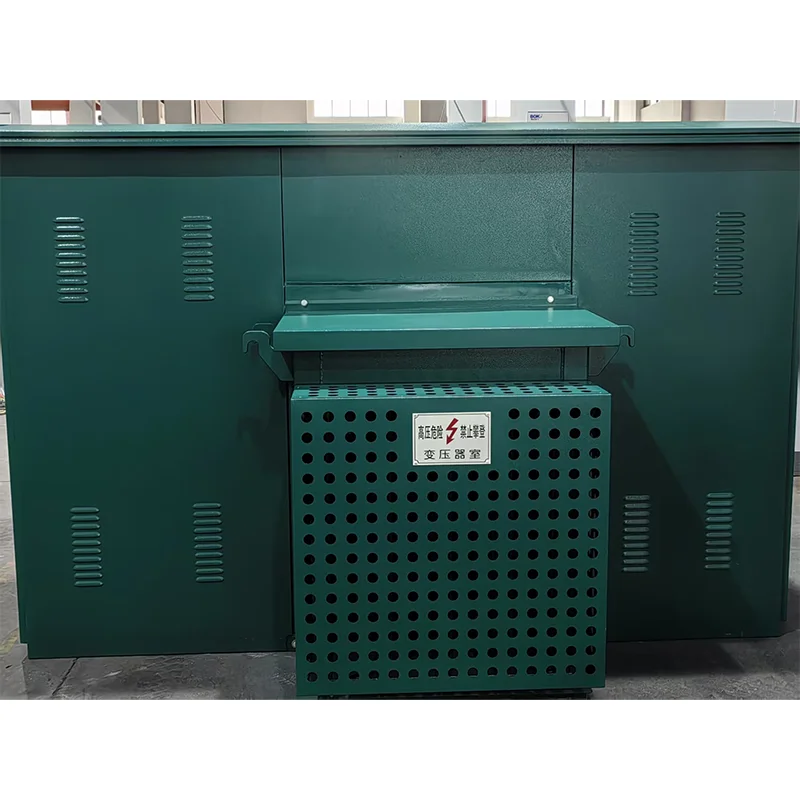

◆ التصميم العام

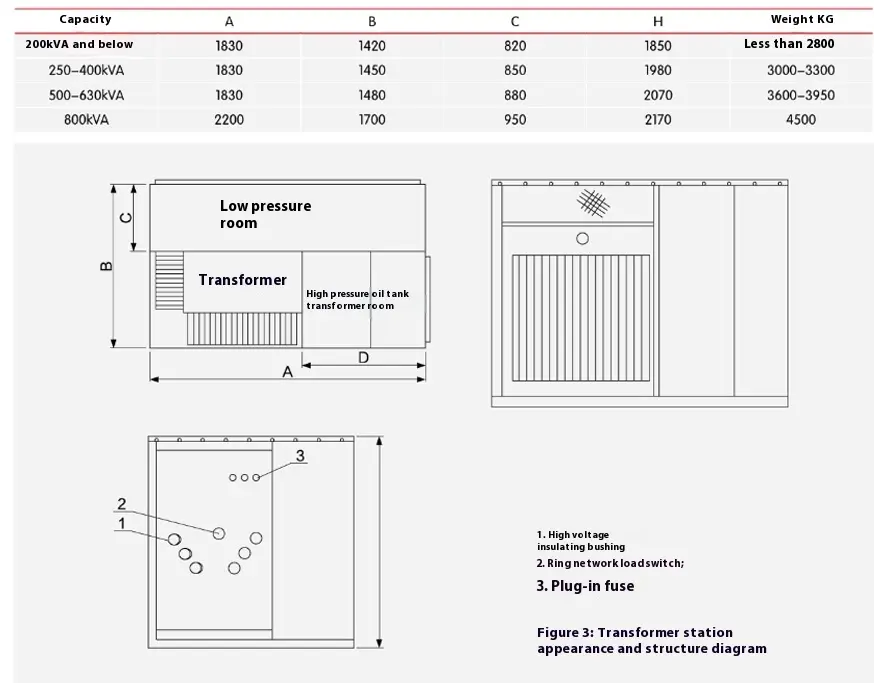

يتم عرض ظهور وهيكل خزانة من نوع الصندوق الأمريكي المُثبّت مسبقًا مسبقًا في الشكلان 2 و 3. يتم تقسيم خزان الزيت إلى جزأين ، والجزء العلوي هو خزان الزيت عالي الضغط ، والجزء السفلي هو خزان زيت المحولات. يتم توصيل الجزءين فقط كهربائيا ويتم حظر الزيت. يظهر الشكل 1 المخطط التخطيطي في الشكل 1 ، حيث يكون "I" و "I" خطوط حلقة مغذية لشبكة الحلقة ، وفروع LL "هي فروع محولات ، و" V "هي ناتج منخفض الجهد. يمكن استخدام مجلس الوزراء في كل من نظام إمدادات طاقة الشبكة الدائرية ونظام الطرفية ، والتحويل مريح للغاية. يتم تبديل تغذية الخط وفرع "Lⅲ" مع مفتاح تحميل الشبكة الدائرية. في الوقت نفسه ، تم تجهيز المحطة الجوية الواردة لجانب الجهد العالي من المحول مع صمامات حماية النسخ الاحتياطي والصمامات المكوّنة لحماية خطأ الدائرة القصيرة وحماية درجة حرارة الفرع. في الوقت نفسه ، يمكن أيضًا تثبيت أجهزة العرض عالية الجهد وأوامر البرق. يتم إخراج نهاية الجهد المنخفض للمحول بعد المرور عبر متر وقاطع دائرة الجهد المنخفض.

◆ المحول

تتبنى خزانة نوع الصندوق الأمريكي المثبت مسبقًا محولًا من ثلاث مراحل مع انخفاض درجة الحرارة مع فقدان درجة الحرارة المنخفضة وارتفاع درجة الحرارة المنخفضة وانخفاض الضوضاء. بنية مختومة بالكامل يعزل بفعالية تلوث الهواء وتدهور العزل الناجم عن الرطوبة. تحتوي الورقة المموجة من قشرة خزان الزيت على وظائف تبديد الحرارة وتبريدها ، وتقلل بشكل فعال من الضغط الداخلي.

◆ مفتاح تحميل المحطة الطرفية من محطة

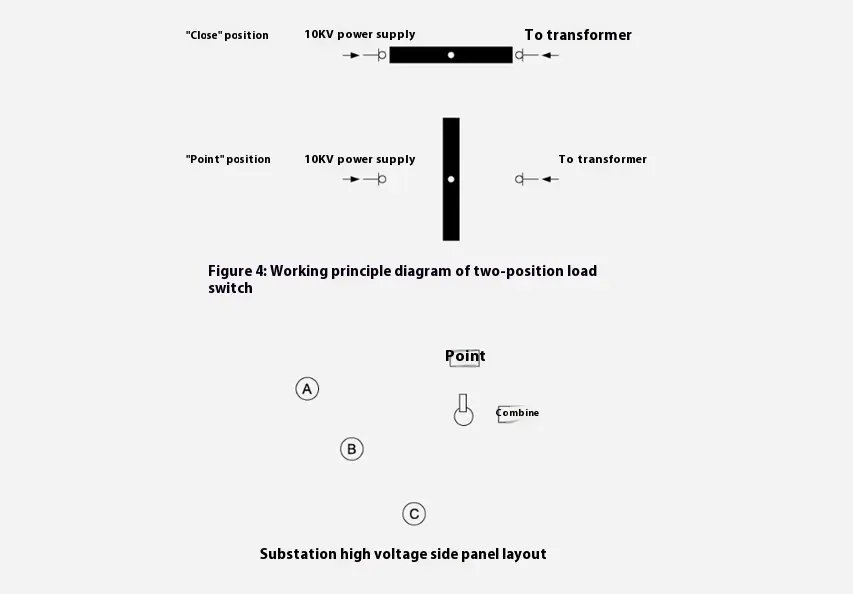

يوضح الشكل 4 مخططه الهيكلي ، حيث يرتبط "أنا" بالمحطة الواردة عالية الجهد. أثناء التشغيل ، يقوم المستخدم بإدراج مقبض التشغيل الخاص في العمود الدوار لمفتاح التحميل ويدوره 90 درجة بعكس اتجاه عقارب الساعة ، ويتحول مفتاح التحميل إلى موضع "OFF". يقوم مفتاح التحميل الطرفي بقطع فرع المحولات فقط في وضع مزود الطاقة الطرفي أو يعمل عند استبدال جوهر FUSE CORE ، وبالتالي فإن مفتاح التحميل السلبي الطرفي يحتوي فقط على وضعين من OFF و ON ، وقوة التشغيل صغيرة أيضًا بسبب حجمها الصغير. من أجل تقليل تلوث الزيت في خزان الزيت ، يُقترح أن يقوم المستخدم بإيقاف تشغيل مفتاح الجهد المنخفض قبل تشغيل مفتاح التحميل لتقليل حمل جانب الضغط.

◆ فتيل الحماية

يتم توصيل فتيل الحماية من خزانة نوع الصندوق الأمريكي المثبت مسبقًا في سلسلة مع فتيل المكونات في فرع المحولات (انظر R1 و R2 في الشكل 2) لتشكيل فتيل حماية كامل المدى. إنه ينفخ فقط عندما يكون هناك خطأ في الدائرة القصيرة داخل الخزانة ، وبالتالي فإن احتمال الهفور منخفض للغاية. يتم تثبيته في خزان الزيت العلوي ، ويجب فتح خزان الزيت إذا تم تحديثه.

◆ أدخل فتيل نوع

إن جوهر الانصهار له حساسية مزدوجة (درجة الحرارة والتيار) ، أي أنه يذوب عندما يفشل جانب الحمل (الحمل الزائد أو درجة الحرارة المفرطة). يتم استخدام فتيل المكونات الإضافية وحماية النسخ الاحتياطية في السلسلة ، والتي يمكن أن تحمي النطاق الكامل من التيار الصغير (عدة مرات في) إلى تيار كبير (عدة عشرات من الكيلومبير) ، والحد الأقصى لتيار الانهيار هو 50KA.

ملحوظة:

1. جميع المدرجة في الجدول هي تصنيفات الصمامات. يتم تفجير فتيل حماية النسخ الاحتياطي فقط عندما يكون هناك خطأ في الدائرة القصيرة داخل خزانة نوع الصندوق الأمريكي المثبت مسبقًا.

2. المحول المحدد مناسب فقط لوضع اتصال Dyn11.

3. عند اختيار الصمامات المدرجة ، يجب اعتبار أنه يجب إذابة 3-4 أضعاف التيار الكامل للمحول في غضون 300s ، وفي الوقت نفسه ، يجب أن يكون مقتنعًا بأنه 12 ضعفًا يجب إذابة التيار الكامل للمحول عند استخدام 0.1s.

4. وفقًا لمعايير IEC ، يمكن أن يعمل المصهر في النطاق السياسي -25 ℃ ~+40 ℃. عندما تكون درجة حرارة الزيت أعلى من +40 ℃ ، يجب تقليل تيار الصمامات المقدرة بنسبة 1 ٪ لكل زيادة.

◆ نوع الكوع و "T" رأس الكبل

تعتمد الخطوط العالية الجهد الواردة والصادرة التي تبلغ مساحتها 12 كيلو فولت من نوع الصندوق الأمريكي الذي تم تثبيته مسبقًا كابلًا واردًا ، ويتم قيادة إمدادات الطاقة عالية الجهد من خزان الزيت عن طريق الأكمام العازلة على الإيبوكسي. من أجل تسهيل اختبار المصنع واختبار قبول المستخدم ، فإن الأكمام العازلة نفسها لديها القدرة على تحمل تواتر الطاقة 10KV مقاوم للجهد والضوء في الصواعق. قبل تثبيت رأس الكبل ، من الضروري معرفة ما إذا كان المستخدم يحتاج إلى مانعات البرق. إذا لزم الأمر ، فإن مجموعة واحدة من الأكمام العازلة في الخطوط الواردة والصادرة للحلقة تعتمد نوع تمرير مزدوج ، والمجموعة الأخرى تعتمد نوع تمرير واحد.

اختر رأسًا كوعًا أو رأسًا على شكل حرف T يطابق قسم الكبل ، وقم بتنظيف الأسطح الداخلية والخارجية وسطح الأكمام العازلة مع الإيثانول اللامائي ، وتطبيق القليل من شحوم السيليكون الفراغي 7501 على سطح الأكمام ، وتثبيته وفقًا للمواصفات الخاصة بالتركيب على مساحة العمل الكابل. في الطرف الآخر من الأكمام المزدوجة العزل ، قم بتثبيت صناديق أكسيد الزنك المغطى بالكامل بنفس الطريقة. راجع إرشادات تثبيت رأس الكابل.

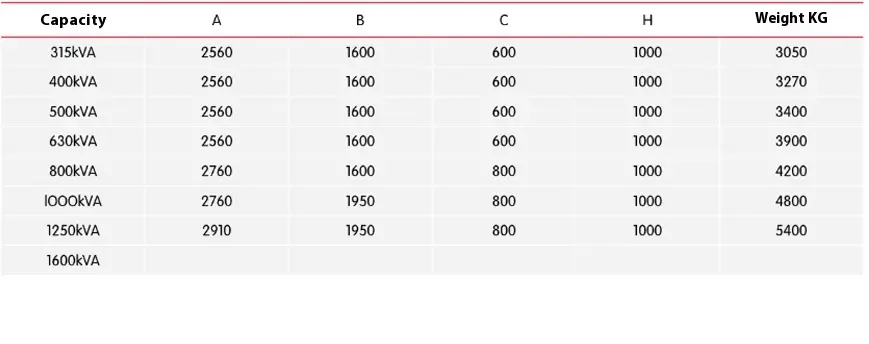

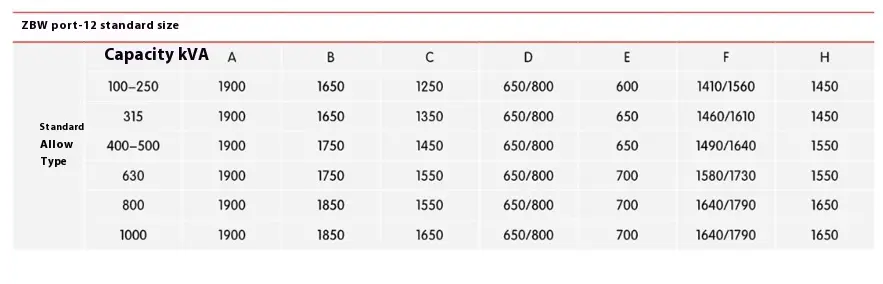

● أبعاد خزانة نوع الصندوق الأمريكي المُثبت مسبقًا
