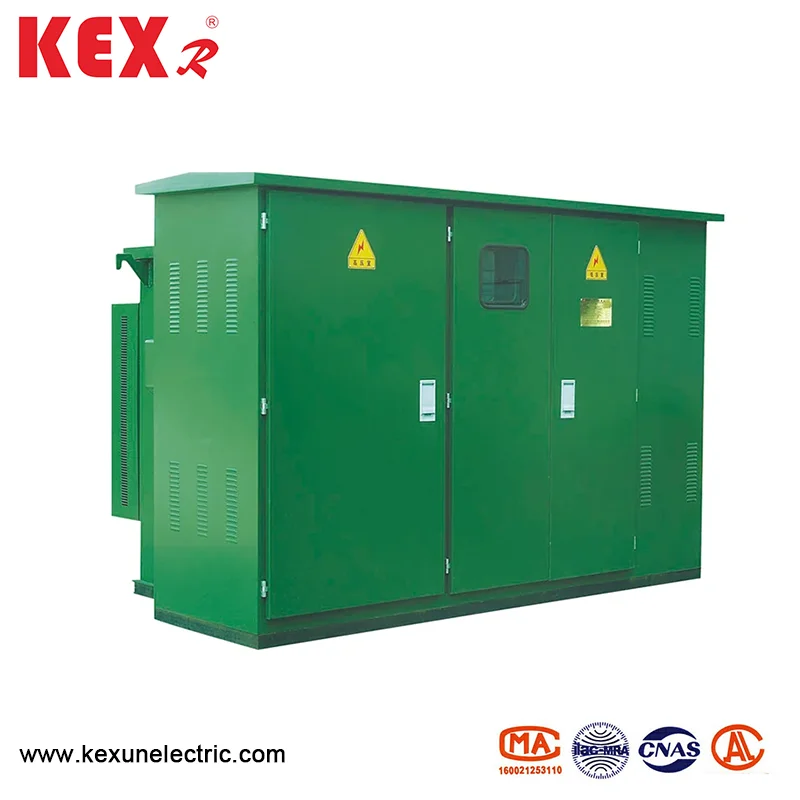

محول الصندوق الأمريكي المُثبت مسبقًا

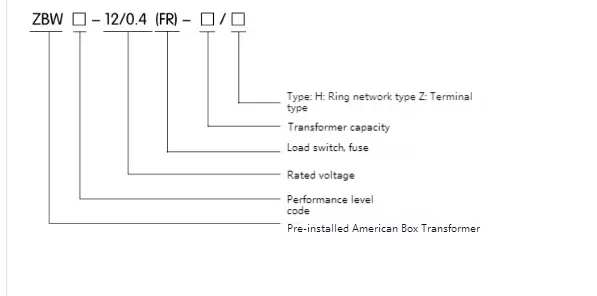

النموذج والمعنى

● الظروف البيئية للاستخدام

◆ درجة حرارة البيئة: يجب استخدام محول الصندوق الأمريكي المثبت مسبقًا في البيئة بين -30 ~ 40 ℃

◆ الارتفاع: أقل من 4000 متر

◆ سرعة الرياح: أقل من 34 متر/ثانية

◆ الرطوبة: متوسط ​​الرطوبة النسبية اليومية لا يزيد عن 95 ٪ ؛ قيمة الرطوبة النسبية الشهرية ليست أكثر من 95 ٪

◆ المستوى المقاوم للصدمة: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية ، والتسارع العمودي لا يزيد عن 0.15 متر/ثانية.

◆ ميل التثبيت: في غضون 3 °

◆ بيئة التثبيت: لا يتم تلوث الهواء المحيط بوضوح عن طريق الغازات المسببة للتآكل والقابلة للاحتراق ، ولا يوجد اهتزاز عنيف في موقع التثبيت.

ملاحظة: عند طلب محول مربع أمريكي تم تثبيته مسبقًا بعد الشروط المذكورة أعلاه ، يمكنك التفاوض مع شركتنا.

● جدول المعلمة الفنية

◆ المحول

◆ مفتاح التحميل

مفتاح تحميل محول المربع الأمريكي المثبت مسبقًا هو مفتاح ربط ثلاثي الطور ومفتاح ربيع ثلاثي الطور آلية التشغيل ؛ يمكن فتحه وإغلاقه مع الحمل ، ولا علاقة لها بسرعة الفتح والإغلاق مع قوة التشغيل. الأنواع هي من النوعين ، من نوع T-type و type من أربعة محطات.

◆ فتيل حماية النسخ الاحتياطي

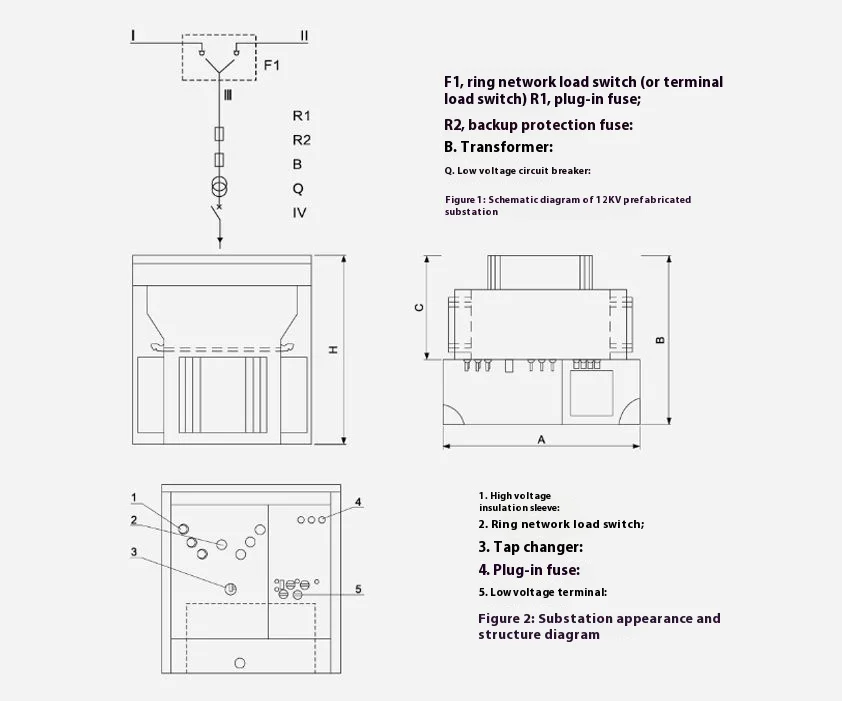

يتم توصيل فتيل محول المربع الأمريكي المثبت مسبقًا في سلسلة مع فتيل المكونات في فرع المحولات (انظر R1 و R2 في الشكل 2) لتشكيل فتيل حماية كامل المدى. إنه ينفخ فقط عندما يكون هناك خطأ في الدائرة القصيرة داخل المحول ، وبالتالي فإن احتمال الهفور منخفض للغاية. يتم تثبيته في خزان الزيت العلوي ، ويجب فتح خزان الزيت إذا تم تحديثه.

◆ قابس في الصمامات

1. يحتوي جوهر Fuse على محول الصندوق الأمريكي المثبت مسبقًا على خصائصين لدرجة الحرارة والتيار ، أي أن الحمل الزائد يحدث في نهاية الحمل ، أو يذوب عندما تكون درجة الحرارة مرتفعة للغاية. يتم استخدام فتيل المكونات والحماية الاحتياطية في السلسلة ، والتي يمكن أن تحمي النطاق الكامل من عدة أمبير إلى عدة آلاف أمبير ، والحد الأقصى لتيار الانهيار هو 50KA.

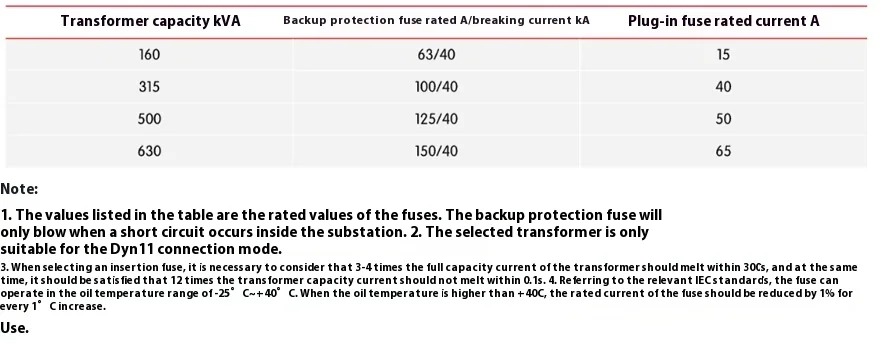

2. ستؤثر المطابقة المعقولة على فتيل النسخ الاحتياطي والفتيل المكون الإضافي بشكل مباشر على أداء المحول بأكمله. راجع الجدول التالي للحصول على جزء من إرشادات اختيار FUSE في محول مربع أمريكي أمريكي 10KV للرجوع إليه.

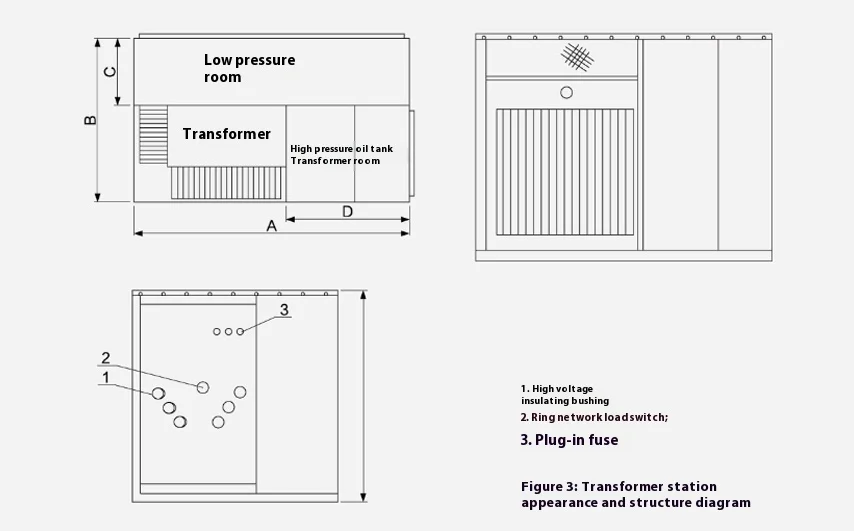

3. فوز الصمامات هو عنصر يمكن أن يحل محل فتيل جوهر خارجيًا. عند الاستبدال ، قم أولاً بسحب حلقة سحب صمام تخفيف الضغط في خزان الوقود العلوي لموازنة الضغط داخل خزان الوقود وخارجه. من أجل ضمان سلامة المشغلين والمعدات ، يجب توصيل الصمامات المكوّنة وتوصيلها عندما لا يكون هناك تحميل. لذلك ، يجب إيقاف تشغيل مفتاح الجهد المنخفض أولاً لقطع الحمل الكامل على جانب الجهد المنخفض. بعد ذلك ، يجب فك المقبض الموجود على مقعد الصمامات بمقبض التشغيل ، ثم تدور بحوالي 90 درجة للتخلص من الالتصاق بين الحشية والجدار الخارجي. يجب سحب ذوبان الصمامات بشكل غير مباشر لأعلى لمدة 70-80 مم ، ويجب أن يبقى لبضع ثوان. بعد استنزاف بعض الزيت الموجود على الذوبان ، يجب سحب الذوبان لتجنب قطرات الزيت من مكونات أخرى خارج خزان الوقود. امسح سطح الذوبان بقطعة قماش قطنية نظيفة ، ثم استبدل القلب. عند الاستبدال ، تأكد من الانتباه إلى المعلمات المشار إليها على النواة المنصهرة ، ولا يمكن استبدال المعلمات المختلفة. انظر المرفق 3 للاطلاع على خطوات الاستبدال. أدخل النواة المنصهرة بعد الاستبدال في دعم الصمامات ، وعندما يتم تحويل المقبض الموجود على النواة المنصهرة إلى وضع القفل ، تأكد من أن غسالة الفولاذ المقاوم للصدأ قريبة من دعم الصمامات ، ويتم ربط المقبض على الرئيس للتأكد من أن المحطة الفرعية مغلقة تمامًا وخالية من الرغبة. بعد ذلك ، يتم إغلاق مفتاح الجهد المنخفض مرة أخرى ، ويمكن استئناف مصدر الطاقة في هذا الوقت.

4. لأن محول المربع الأمريكي الذي تم تثبيته مسبقًا هو نظام من ثلاث مراحل ، سواء كان فتيل حماية النسخ الاحتياطي أو فتيل المكونات ، عندما يذوب ذوبان مرحلة واحدة ، يجب استبدال ذوبان الطور ثلاثي الطور بشكل عام ، ما لم يتم تحديد أن ذوبان الطور الواحد فقط قد اجتاز تيار الخطأ.
