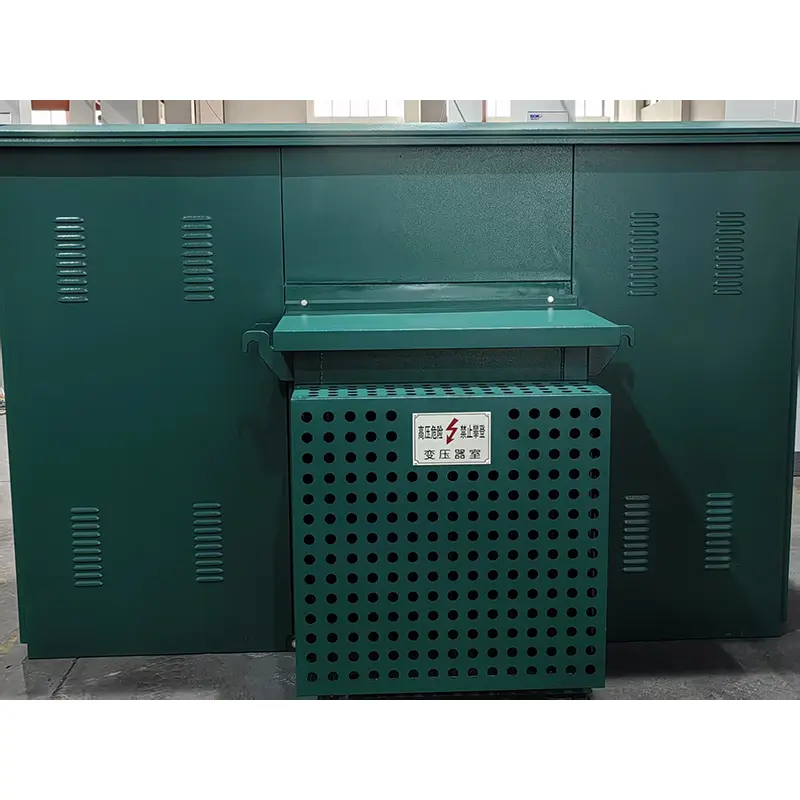

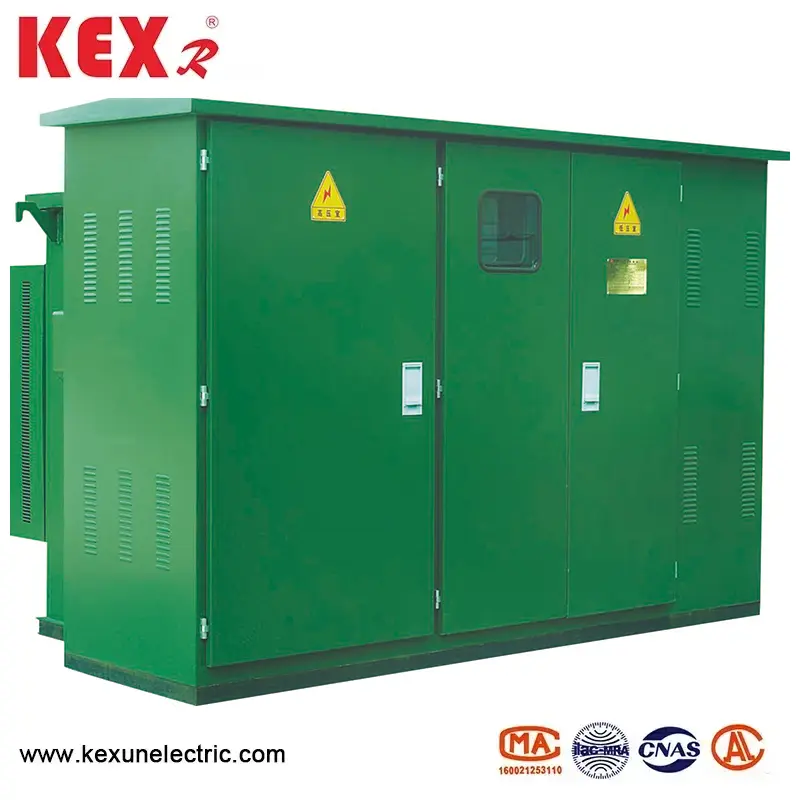

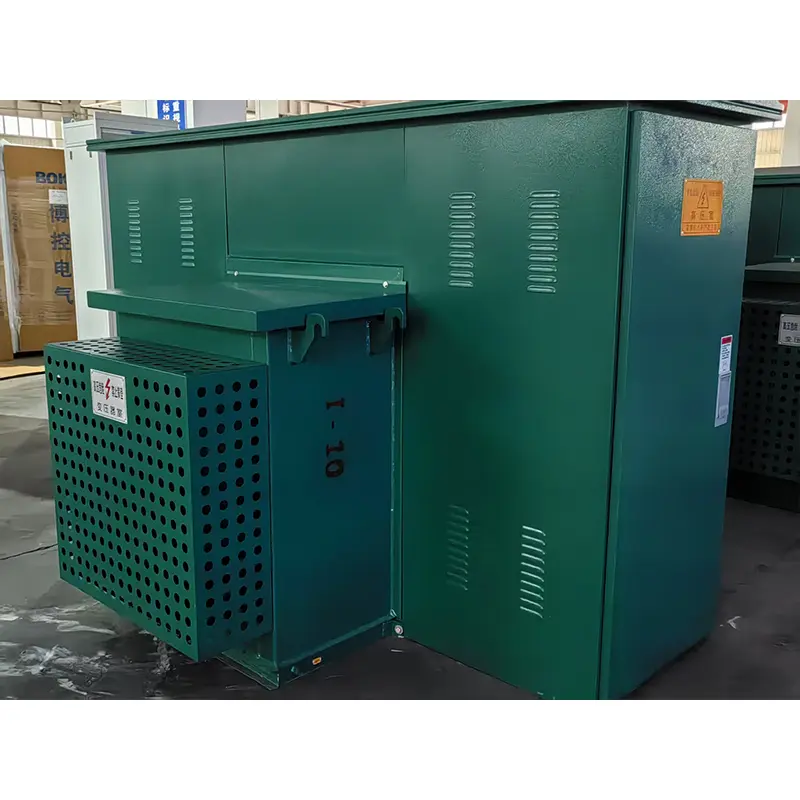

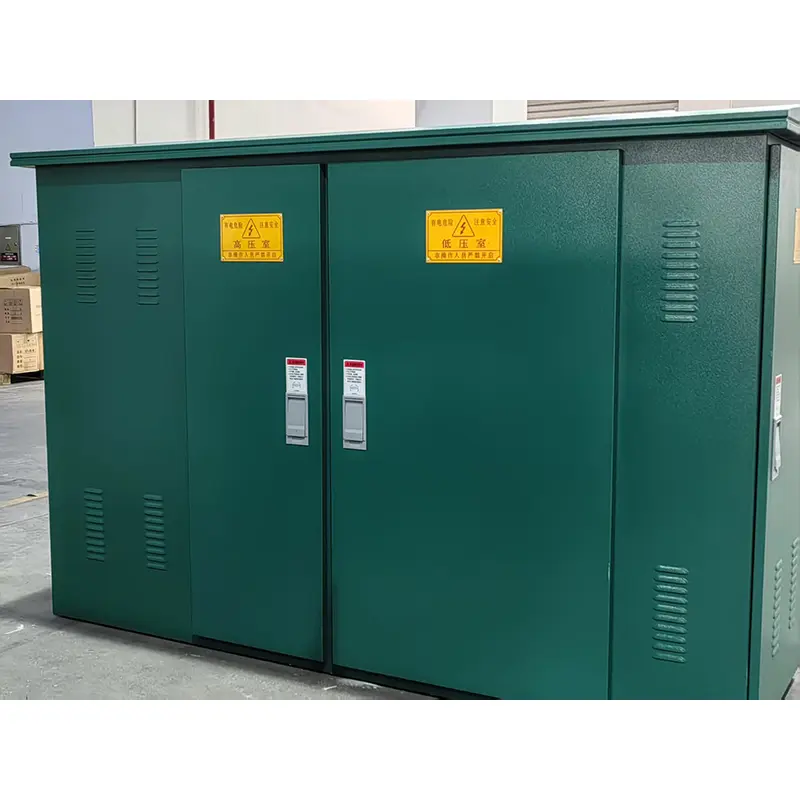

المحول المدمج من النوع الأمريكي

● تحليل النموذج للمحول المدمج من النوع الأمريكي

－Z: النوع المشترك

－B: محطة فرعية

－W: في الهواء الطلق

－12: الجهد المقنن 12 كيلو فولت

● تحديد موقع منتج المحولات المدمجة من النوع الأمريكي:

◆ حل توزيع مضغوط متكامل في الهواء الطلق

◆ مناسب لشبكات التوزيع الحضري والحدائق الصناعية ومشاريع الطاقة الجديدة.

◆ يتوافق مع معيار GB/T 17467 (أي ما يعادل IEC 62271-202).

◆ غرفة الجهد العالي

● الخصائص الهيكلية

تصميم المربع:

▶ المحول المدمج من النوع الأمريكي يعتمد صفيحة فولاذية مضادة للتآكل (سمك ≥2 مم)

▶ العزل الحراري للطبقة البينية (رغوة البولي يوريثان ، الموصلية الحرارية ≤ 0.025 واط/م)

▶ حماية درجة IP34D (حماية المطر/حماية الحيوانات الصغيرة)

تحسين التصميم:

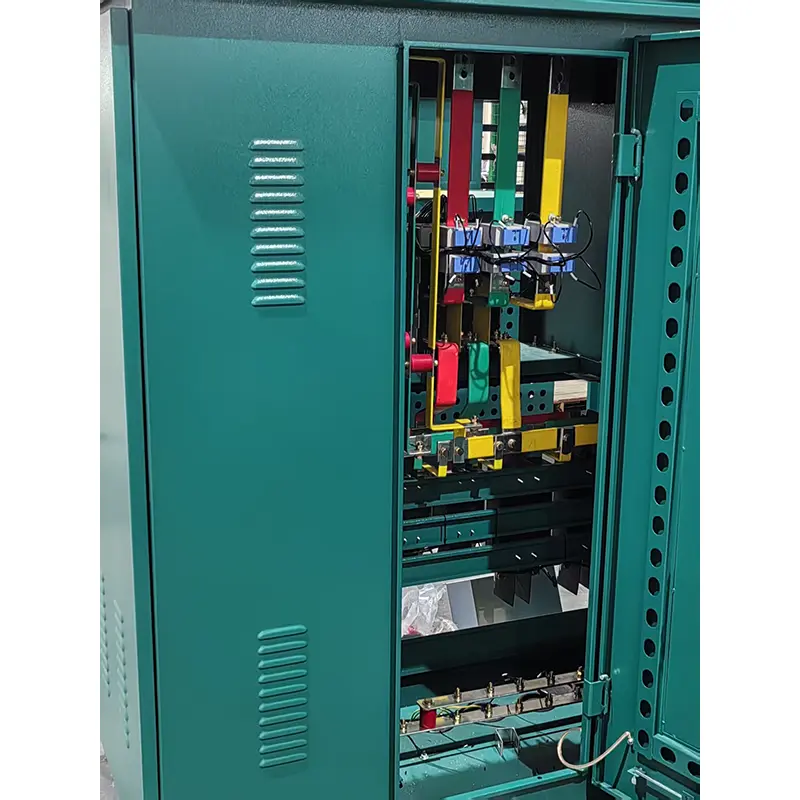

▶ مقصورات مستقلة لغرفة الجهد العالي وغرفة المحولات وغرفة الجهد المنخفض.

▶ عرض قناة الصيانة ≥800mm

▶ نظام التهوية القسري العلوي (بدء تشغيل درجة الحرارة وتوقف)

● الظروف البيئية للمحول المدمج من النوع الأمريكي باستخدام

◆ درجة الحرارة المحيطة: درجة الحرارة القصوى +40 ℃ ، الحد الأدنى لدرجة الحرارة -30 ℃ ؛

◆ الارتفاع: يجب تثبيت المحول المدمج من النوع ZBW-12 من النوع الأمريكي في المكان الذي يقل عن 4000 متر ؛

◆ سرعة الرياح: ما يعادل 34 متر/ثانية (لا يزيد عن 700pa) ؛

◆ الرطوبة: متوسط ​​الرطوبة النسبية اليومية لا يزيد عن 95 ٪ ؛ قيمة الرطوبة النسبية الشهرية ليست أكثر من 95 ٪ ؛

◆ الصدمة: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية ، والتسارع العمودي لا يزيد عن 0.15 م/ثانية.

◆ ميل موقع التثبيت: يجب أن يكون موقع تثبيت الميل للمحول المدمج من النوع الأمريكي أقل من ؛

◆ بيئة التثبيت: لا يتم تلوث الهواء المحيط به من النوع الأمريكي من النوع المضغوط من خلال الغازات التآكل والاحتراق ، ولا يوجد اهتزاز عنيف في موقع التثبيت ؛

◆ عند طلب هذا المنتج خارج الشروط المذكورة أعلاه ، يمكنك التفاوض مع شركتنا.

◆ المعلمات الفنية المحول المدمج من النوع الأمريكي
