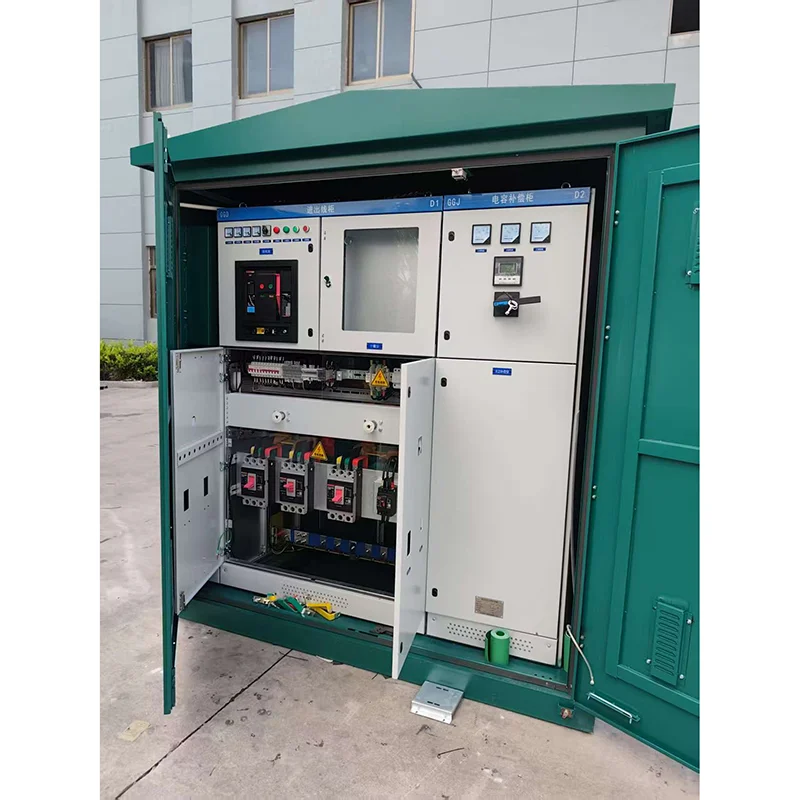

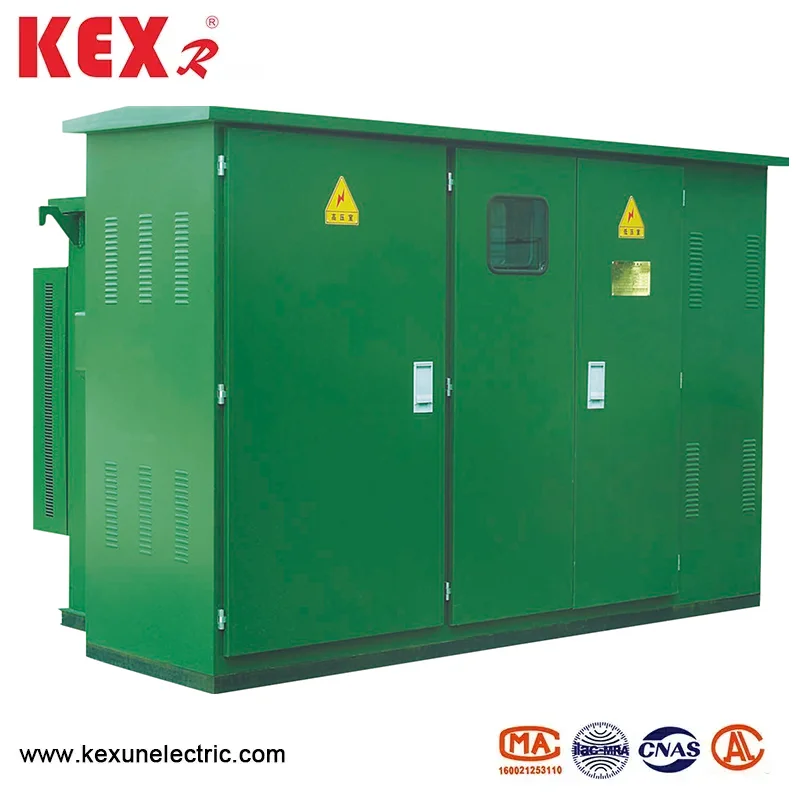

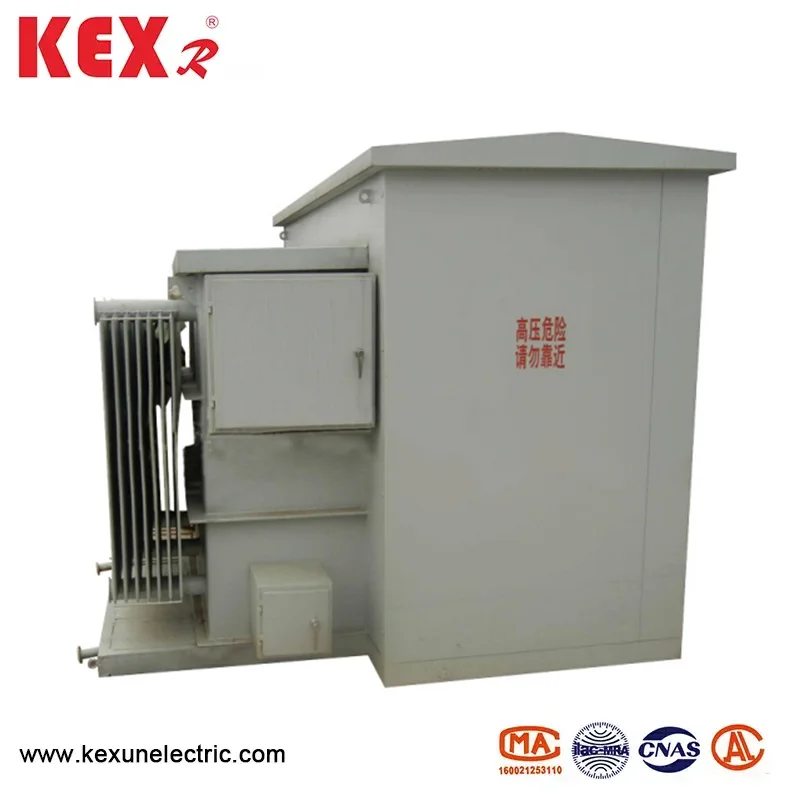

محول مثبت على وسادة من النوع الأمريكي

رقم سري

غرض

وحدة

المعلمات الفنية

1

الجهد المقنن

كيلو فولت

10/0.4

2

أقصى جهد التشغيل

كيلو فولت

12

3

التردد المقنن

هرتز

50

4

القدرة المقدرة

كيفا

150-1600

5

1 دقيقة تواتر الطاقة صمد أمام الجهد

كيلو فولت

35

6

البرق الجهد الدافع

كيلو فولت

75

7

طريقة التبريد

أونان

8

كسر التيار من فتيل النسخ الاحتياطي الجهد العالي

ال

50

9

كسر تيار الصمامات المكوّن الإضافي

ال

2.5

10

درجة حرارة البيئة

℃

-35 ~ 40

11

ارتفاع درجة حرارة الملف المسموح به

℃

65

12

تنظيم الجهد بدون تحميل

± 5 ٪ أو ± 2*2.5 ٪

13

مستوى الضوضاء

ديسيبل

50

14

درجة IP

IP43

السعة (KVA)

الجهد 9 (كيلو فولت)

مجموعة التوصيل

لا يوجد حمولة تيار ٪

لا يوجد فقدان الحمل ٪

جهد المقاومة ٪

فقدان الحمل (W)

HV

LV

S9

S10

S1

S9

S10

S1

160

10 ± 5

or2*±2.5

0.4

Dyn11

yyn0

1.4

1.4

0.2

400

320

255

4.0

2200

200

1.3

1.3

0.2

480

380

305

2600

250

1.2

1.2

0.2

560

450

360

3050

315

1.1

1.1

0.2

670

530

425

3650

400

1.0

1.0

0.15

800

650

505

4300

500

1.0

1.0

0.15

960

750

605

5100

630

0.9

0.9

0.15

1200

910

755

6200

800

0.8

0.8

0.15

1400

1080

980

4.5

7500

1000

0.7

0.7

—

1700

1260

—

10300

1250

0.6

0.6

—

1950

—

—

12000

غرض

اسم

وحدة

315A

630A

الجهد المقنن

كيلو فولت

12

12

الحد الأقصى الحالي

A

315

630

التردد المقنن

هرتز

50

50

تصنيف الدائرة القصيرة لتيار التيار

ال

31.5

50

تم تصنيفها على المدى القصير على المدى القصير

ال

12.5

50

تصنيف الوقت على المدى القصير

S

2

2

الحياة الميكانيكية

وقت

2000

2000

اختبار اندفاع البرق

مرحلة إلى الأرض

كيلو فولت

75

75

كسر العزلة

85

85

1 دقيقة تواتر العمل صمد أمام الجهد

مرحلة إلى الأرض

42

42

كسر العزلة

48

48

تصنيف الذروة الصلبة التيار

ال

31.5

50

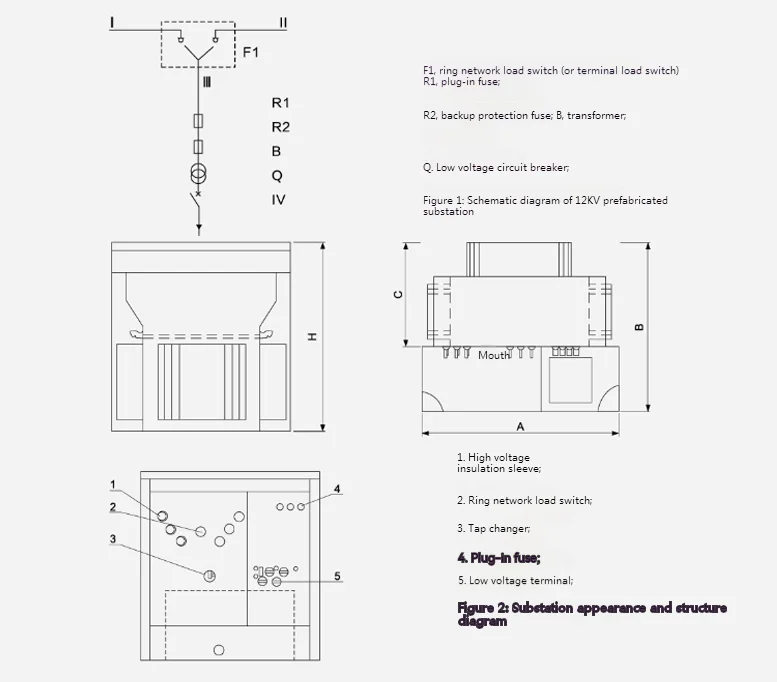

ZBW-12 تم تثبيت الأبعاد المحطات الفرعية للمربع الأمريكي ZBW-12

السعة (KVA)

A

B

C

D

E

F

H

100 ~ 250

1900

1650

1250

650/800

600

1410/1560

1450

315

1900

1650

1350

650/800

650

1460/1610

1450

400 ~ 500

1900

1750

1450

650/800

650

1490/1640

1550

630

1900

1750

1550

650/800

700

1580/1730

1550

800

1900

1850

1550

650/800

700

1640/1790

1650

1000

1900

1850

1650

650/800

700

1640/1790

1650
