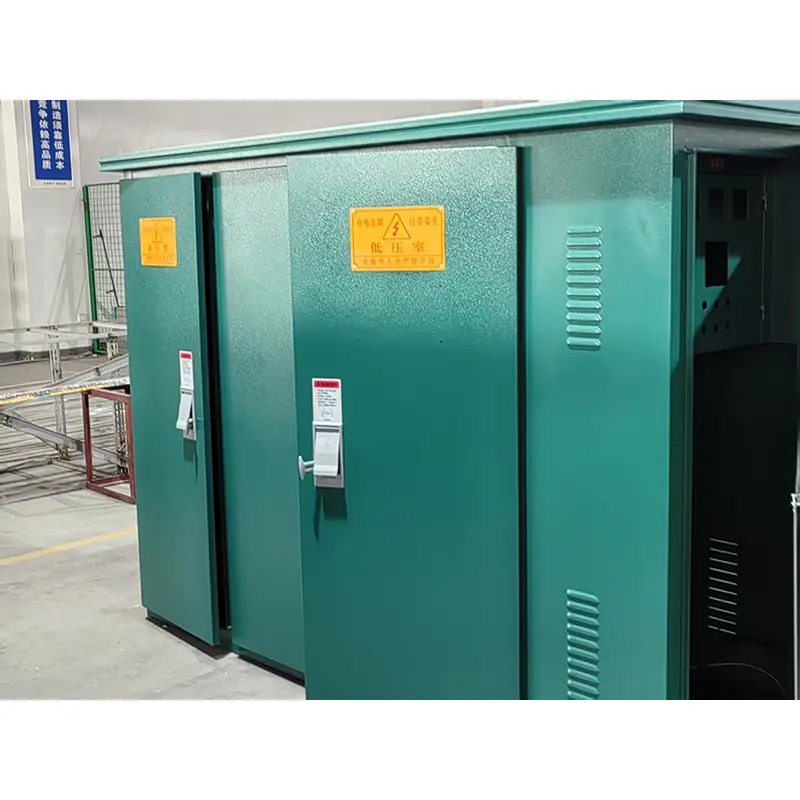

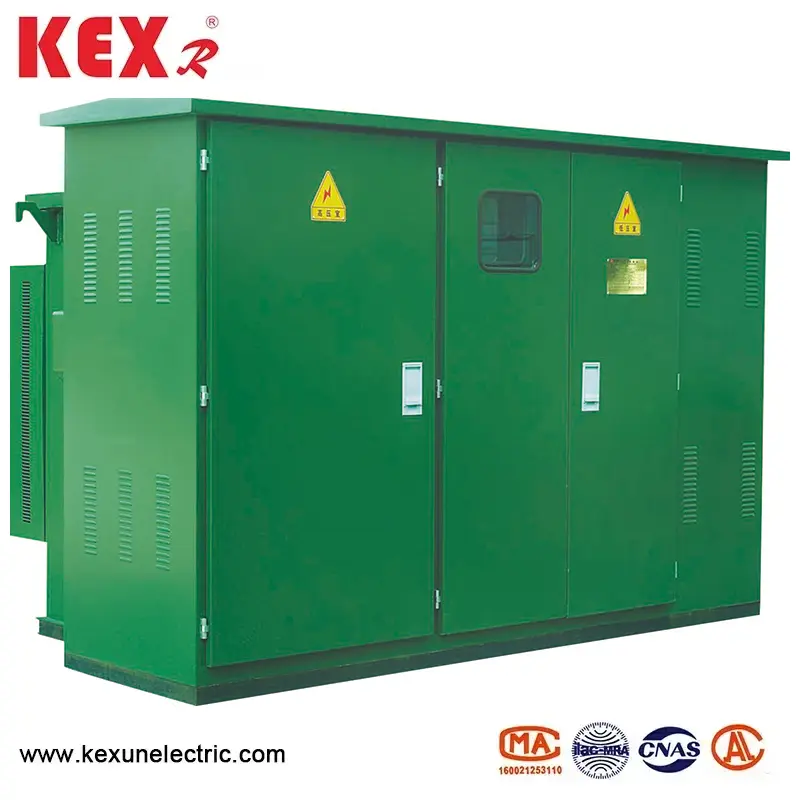

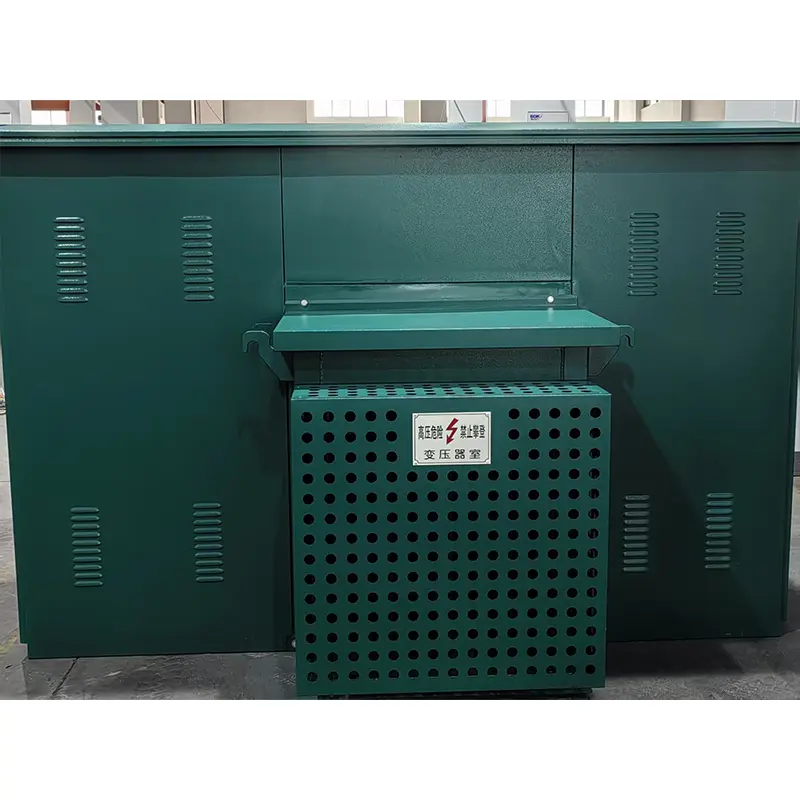

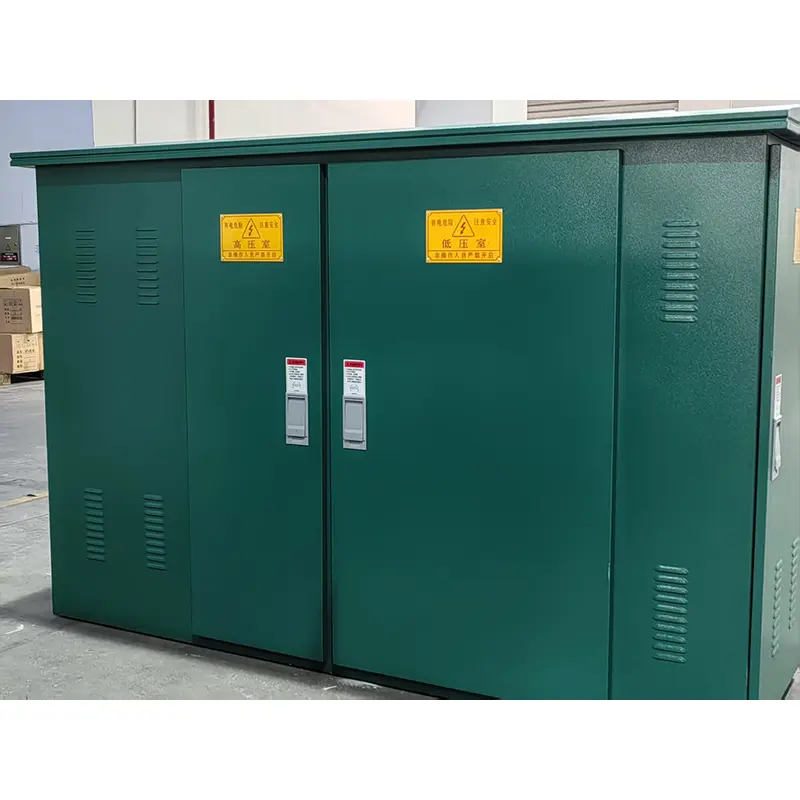

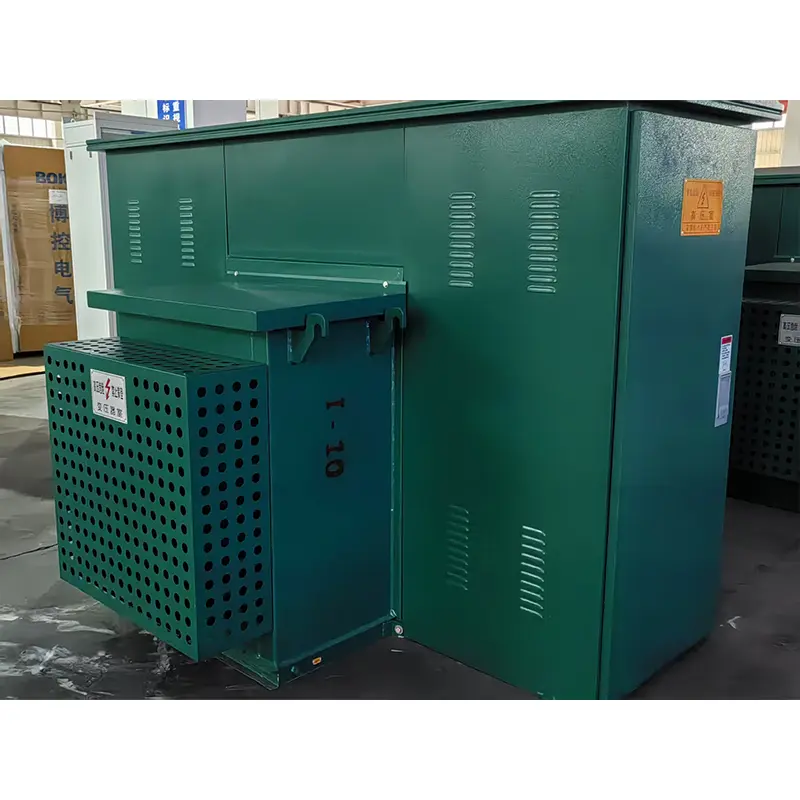

فرعية محمولة مثبتة على وسادة من النوع ثلاثي المراحل من النوع
تعد المحطات الفرعية التي تحتوي على وسادة من النوع الأمريكي من النوع ZBW-12 ، والتي تنتجها الشركة المصنعة الصينية KEXR ، بمثابة محطة بنية بسيطة ، ومساحة أرضية صغيرة وعزل قوي ، وهو مناسب للجهد المقنن من 10 كيلو فولت.
النموذج: ZBW-12
العلامة التجارية ： Kexr
النموذج: ZBW-12
العلامة التجارية ： Kexr
● فرعية محمولة مثبتة على وسادة من النوع الأمريكي باستخدام الظروف
◆ درجة الحرارة المحيطة: يجب أن تكون درجة الحرارة المحيطة حول المحطات الفرعية المحمولة التي تحتوي على وسادة من النوع الأمريكي من النوع الأمريكي -30 ~ 40 ℃.
◆ الارتفاع: يجب تثبيت المحطات الفرعية المحمولة التي تحتوي على وسادة من النوع الأمريكي من النوع الأمريكي أقل من 4000 متر ؛
◆ سرعة الرياح: ما يعادل 34 متر/ثانية (لا يزيد عن 700pa) ؛
◆ الرطوبة: متوسط الرطوبة النسبية اليومية لا يزيد عن 95 ٪ ؛ قيمة الرطوبة النسبية الشهرية ليست أكثر من 95 ٪ ؛
◆ الصدمة: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية
، والتسارع العمودي ليس أكثر من 0.15 متر/ثانية
◆ ميل موقع التثبيت: ميل التثبيت من المحطات الفرعية التي تحظى بالوسادة من النوع الأمريكي ثلاثي الطور لا يزيد عن 3
◆ بيئة التثبيت: لا يتم تلوث الهواء المحيط به بوضوح عن طريق الغازات المسببة للتآكل والاحتراق ، ولا يوجد اهتزاز عنيف في موقع التثبيت
◆ عند طلب هذا المنتج خارج الشروط المذكورة أعلاه ، يمكنك التفاوض مع KEXR
● المعلمات الفنية من نوع ZBW-12 من النوع الأمريكي المحط المحلي المحطّش على وسادة ثلاثي الطور
|
رقم سري |
غرض |
وحدة |
المعلمات الفنية |
|
1 |
الجهد المقنن |
كيلو فولت |
10/0.4 |
|
2 |
أقصى جهد التشغيل |
كيلو فولت |
12 |
|
3 |
التردد المقنن |
هرتز |
50 |
|
4 |
القدرة المقدرة |
كيفا |
150-1600 |
|
5 |
1 دقيقة تواتر الطاقة صمد أمام الجهد |
كيلو فولت |
35 |
|
6 |
البرق الجهد الدافع |
كيلو فولت |
75 |
|
7 |
طريقة التبريد |
|
أونان |
|
8 |
كسر التيار من فتيل النسخ الاحتياطي الجهد العالي |
ال |
50 |
|
9 |
كسر تيار الصمامات المكوّن الإضافي |
ال |
2.5 |
|
10 |
درجة حرارة البيئة |
℃ |
-35 ~ 40 |
|
11 |
ارتفاع درجة حرارة الملف المسموح به |
℃ |
65 |
|
12 |
تنظيم الجهد بدون تحميل |
|
± 5 ٪ أو ± 2*2.5 ٪ |
|
13 |
مستوى الضوضاء |
ديسيبل |
50 |
|
14 |
درجة IP |
|
IP43 |
المحول
تتبنى المحطات الفرعية التي تم تثبيتها قبل التثبيت من نوع الصندوق الأمريكي S9 و S11 الجديد المحولات التي غمرتها المياه التي غمرتها الزيت من ثلاث مراحل مزايا انخفاض الحمل ، وارتفاع درجة الحرارة المنخفضة ، وانخفاض الضوضاء والارتفاع المنخفض. تكون خسارة عدم التحميل وفقدان التحميل للمحول أقل من تلك الموجودة في محول S9 الأصلي ، حيث تصل إلى المستوى المتقدم المحلي في الوقت الحالي. المحول له هيكل مغلق بالكامل ، والذي يعزل بفعالية تلوث الهواء وتدهور العزل الناجم عن الرطوبة. يتم ترك وسادة هوائية تتراوح من 40 إلى 90 ملم في الجزء العلوي من خزان الزيت ، والتي يمكن أن تلعب دور تبديد الحرارة والتبريد جنبًا إلى جنب مع ملهى قشرة خزان الزيت ، ويمكن أن تقلل بشكل فعال من الضغط الداخلي.
الأبعاد والوزن
|
سعة |
A |
B |
C |
H |
الوزن （kg） |
|
315kVA |
2560 |
1600 |
600 |
1000 |
3050 |
|
400 كيفا |
2560 |
1600 |
600 |
1000 |
3270 |
|
500 كيفا |
2560 |
1600 |
600 |
1000 |
3400 |
|
630KVA |
2560 |
1600 |
600 |
1000 |
3900 |
|
800 كيفا |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000KVA |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● أبعاد الخطوط العريضة لـ ZBW-12 من النوع الأمريكي من النوع الثلاث المحطّن
|
ZBW-12 American Type Three-Phase-PAD-PAD STRANDINSITIONS |
|||||||
|
السعة (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
