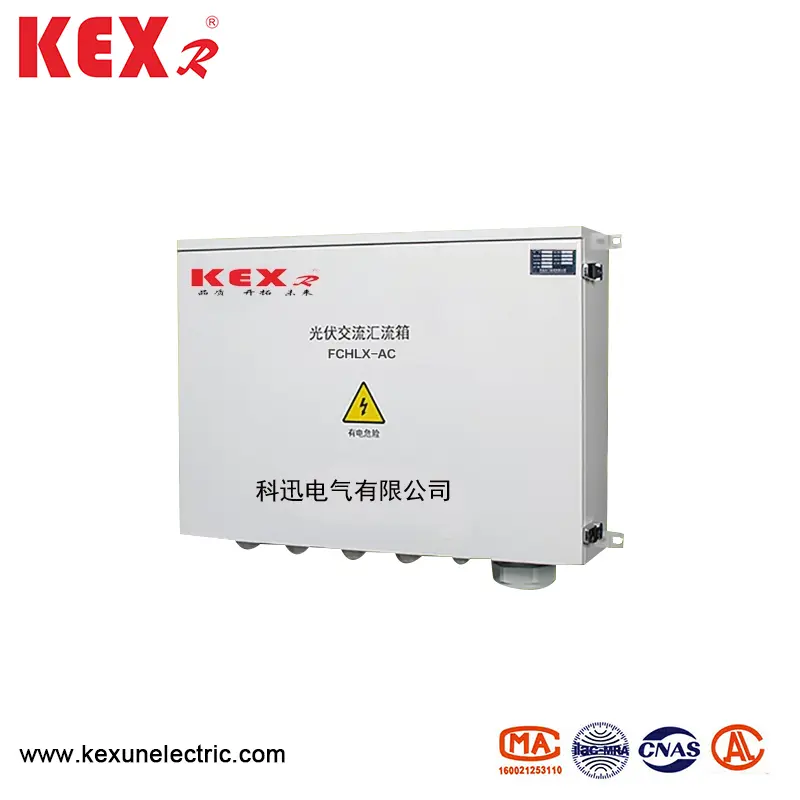

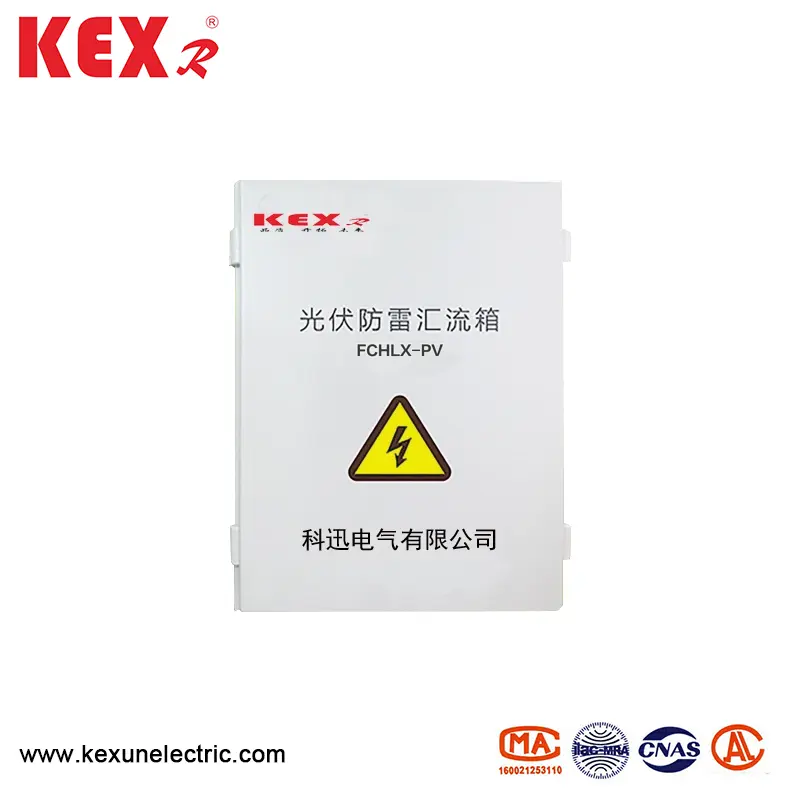

صندوق الوصلات الكهروضوئية

غرض

KXHLX-AC4

KXHLX-AC4

KXHLX-AC8

خطوط الإدخال

1 ~ 4

5 ~ 6

7 ~ 8

جهد الدخل الأقصى

690V

خطوط إدخال التيار

0 ~ 100a

الحد الأقصى للإخراج الحالي

250A

400A

630A

الجهد المقنن

480VAC

مستوى حماية الجهد

480VAC

قدرة التدفق الاسمية (8/202)

20KA (مطابقة وفقًا لمتطلبات العملاء)

سعة التدفق القصوى (8/202)

40KA (مطابقة وفقًا لمتطلبات العملاء)

وقت الاستجابة

＜ 25ms

درجة الحرارة والرطوبة

درجة حرارة العمل ： -40 ~ 85 ℃ ， 95 ٪ ， لا يوجد تكثيف وغاز تآكل

ارتفاع

أقل من 4000 متر

مواد مجلس الوزراء

صفيحة فولاذية حارة غربان/فولاذ مقاوم للصدأ/صفيحة فولاذية مدفوقة بارد/بلاستيك هندسة

مجلس الوزراء IP

IP65

درجة IP لاتصال الكبل

IP66

أبعاد اتصال الكابل: W*H*D.

800*600*200 مم

800*800*200 مم

800*1000*200 مم

غرض

Buchhlx-Pv6 / 2

Buchhlx-Pv6 / 3

Buchhlx-Pv6 / 4

المعلمة الكهربائية

Max System DC Voltage

1000

1000

1000

كحد أقصى لكل سطر تيار إدخال

20A

20A

20A

خطوط الإدخال القصوى

6

6

8

Max Output Switch الحالي

32A/40A

20A/32A

20A/32A

العاكس MPPT كمية

2

3

2

خطوط الإخراج

2

3

2

حماية البرق

نوع الاختبار

الحماية الثانوية

الحماية الثانوية

الحماية الثانوية

تيار التفريغ الاسمي

20KA

20KA

20KA

الحد الأقصى للتفريغ الحالي

40KA

40KA

40KA

مستوى حماية الجهد

3.8 كيلو فولت

3.8 كيلو فولت

3.8 كيلو فولت

أقصى جهد عمل مستمر

1050V

1050V

1050V

أعمدة

3P

3P

3P

أحرف الهيكل

وحدة المكونات الإضافية

خصائص حماية البرق

درجة IP

IP65

مفتاح الإخراج

قاطع دائرة DC/DC Disonnector

موصل SMC4 مقاوم للماء

التكوين القياسي

PV DC FUSE

التكوين القياسي

PV DC DESTRIGE DECENTION

التكوين القياسي

وحدة المراقبة

N

الصمام الثنائي المضاد للفرع

N

مربع المواد

PVC

تثبيت طريقة

نوع تعليق الجدار

درجة حرارة العمل

-25 ~ 55 ℃

ارتفاع

2000 م

سمح بالرطوبة

0 ~ 95 ％ ， عدم التحسس

العرض *الارتفاع *العمق (مم)

400*300*160

500*400*190

500*400*190
