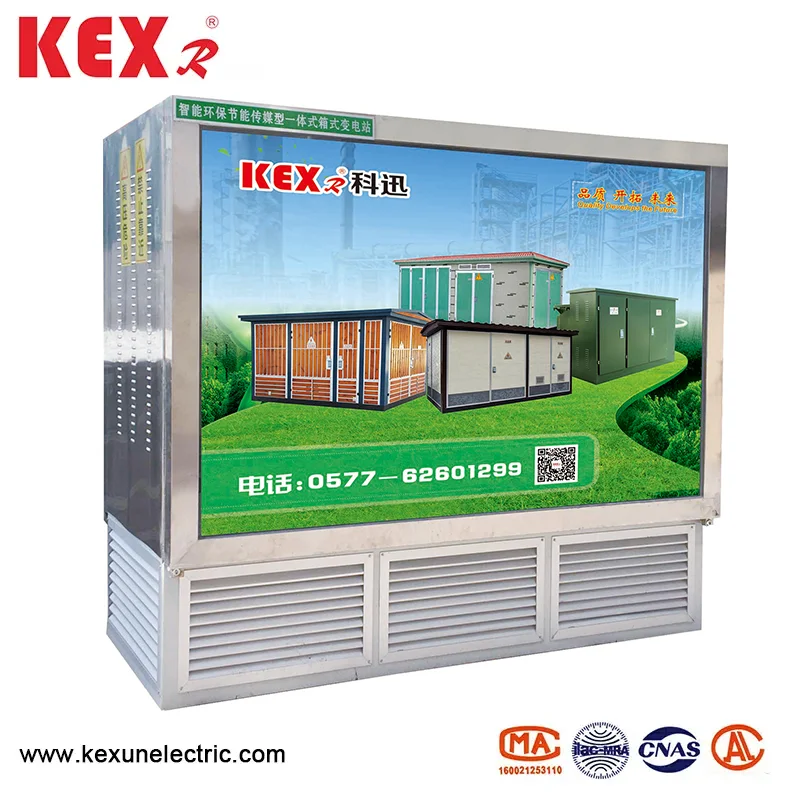

محطة فرعية تحت الأرض

● نظرة عامة على المنتج

يتوافق المحطة الفرعية تحت الأرض من نوع YBD-12 مع مفهوم التصميم البيئي الحضري ، ويحتل مساحة صغيرة ويقوم بتجميل البيئة. إنه مناسب لطرق الجذع المرورية الحضرية ، والمناطق السكنية ، والمطارات ، والمحطات ، والدوار السريع وغيرها من الأماكن ، وسيصبح اتجاه تحويل معدات شبكة التوزيع الحضري.

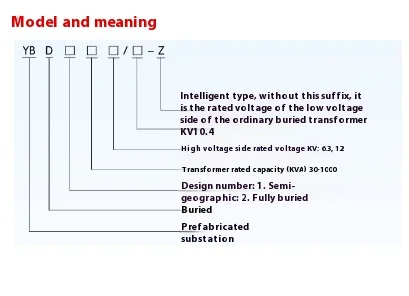

● توضيح نموذج لمحطة فرعية تحت الأرض من نوع YBD-12

بالمقارنة مع المحطات الفرعية التقليدية ، فإن المحطات الفرعية تحت الأرض لها المزايا الواضحة التالية ：

▶ علم الجمال والوئام البيئي

تحتل المحطات الفرعية العادية منطقة كبيرة ، لا يمكنها التنسيق مع البيئة المحيطة جيدًا ، ويحتوي المحطة الفرعية تحت الأرض على صندوق توزيع صغير ، والذي لن يؤثر على البيئة المحيطة.

▶ توفير الطاقة

أصبح توفير الطاقة والحد من الاستهلاك إجماع المجتمع بأسره. المحولات التي يفضلها من نوع YBD-12 من النوع المحلي تحت الأرض هي محولات منخفضة الخسارة مثل سلسلة S11 وسلسلة S13 وسلسلة SBH15 يمكن اختيارها وفقًا للطلب وتوريد المستخدمين.

▶ الحد من الضوضاء

يأتي ضجيج المحول من قلب الحديد ، ويبلغ الارتفاع من الأرض في محول الصندوق المشترك حوالي 1.2 متر ، مما يؤثر بسهولة على نوم الناس. يتم تثبيت فرعية تحت الأرض من نوع YBD-12 تحت الأرض ككل ، ويمكن تقليل ضوضاءها بشكل واضح ، والتي لها تأثير ضئيل على السكان.

▶ إنشاء قيمة للعملاء

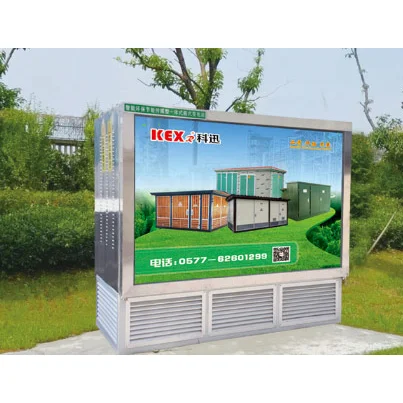

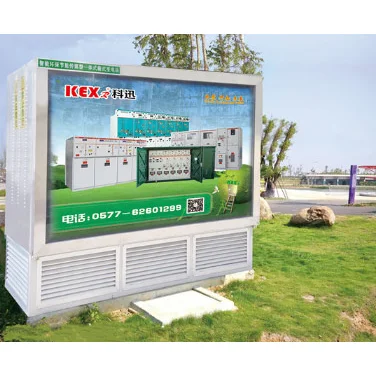

يمكن تصنيع المحطات الفرعية تحت الأرض المناظر الطبيعية بالكامل في Kexun ، مع دورة إنتاج قصيرة ، استثمار صغير وتأثير سريع. يعد المحطة الفرعية تحت الأرض المثبتة على الطرق الرئيسية والطرق السريعة هي جهاز تبديل مربع الإضاءة الإعلاني على الأرض ، وسيوفر موقع مربع الضوء الإعلاني مزايا إعلانية للعملاء لفترة طويلة.

▶ أتمتة عالية

يمكن لمحطة التنسيق تحت الأرض من نوع YBD-12 الإبلاغ عن حالة تشغيل مفاتيح المفاتيح ذات الجهد العالي والمجهد المنخفض إلى وحدة التحكم من خلال جهاز القياس الشامل والتحكم باستخدام تقنية الشبكة اللاسلكية GPRS ، مما يسهل بشكل كبير تشغيل واستخدام الربط الفردي.

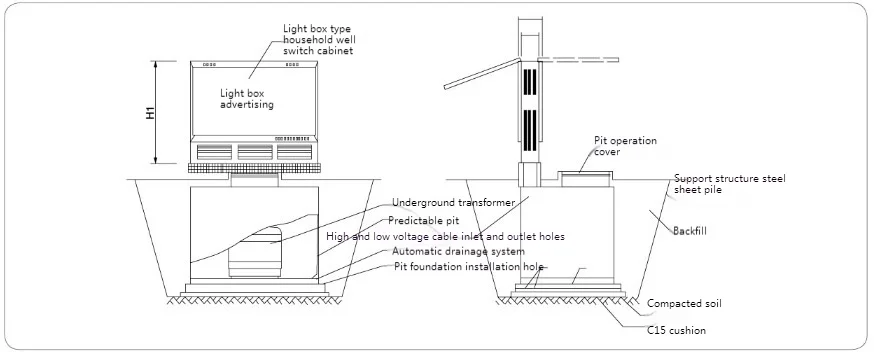

● رسم تخطيطي للتثبيت من نوع ybd-12

ملحوظة:

1. الأبعاد المذكورة أعلاه هي للرجوع فقط. يرجى الرجوع إلى الرسومات التي توفرها الشركة المصنعة عند طلب الأبعاد الفعلية.

2. يتكون المنتج من محول تحت الأرض ، وخزانة التبديل الخارجي في الهواء الطلق وحفرة مسبقة الصنع. إنها مجموعة كاملة من المعدات التي يتم تجميعها مسبقًا في المصنع ، وقذيفة خزانة تبديل الصناديق المصنوعة من الفولاذ المقاوم للصدأ ؛

3. إن الحفرة المسبقة المسبقة مغلقة بالكامل ومقاومة للماء ، تم تزيين سطح الغطاء العلوي للحفرة ببلاط أرضيات مربعة ، ويصنع المربع السفلي من الحفرة من السيراميك المعدني ، والذي يخضع لعلاج مكافحة التآكل وفقًا لمتطلبات GB/T19285 "التفتيش على تنسيق تآكل أنابيب الفولاذ المدفونة" ؛

4. يتم تزويد الغطاء العلوي للحفرة بفتحة منفتحة. بعد فتح فتحة الفتحة ، يتم دعمه ووضعه بواسطة أسطوانة. من خلال فتحة الفتحة ، يمكن ملاحظة عامل المحول تحت الأرض وتشغيله لدخول الحفرة لاتصال السلامة الكابل.

5. يقترح أن يتم تضمين براغي التفجير وفقًا لحجم الأساس للحفرة. بعد أن تكون الحفرة في مكانها وثابتة ، ردم التربة وفقًا للأفق ، ثم زرع العشب.

● تصميم رسومات من مخططين نموذجيين

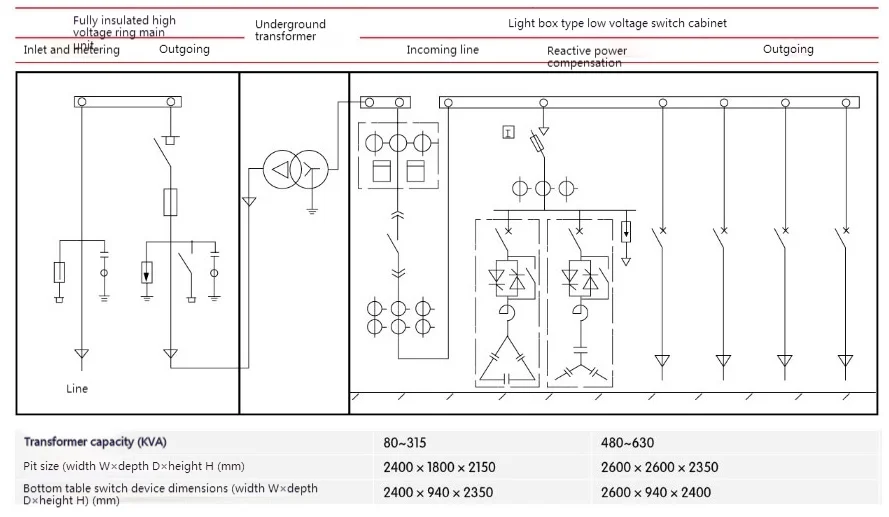

◆ حلقة HV الرئيسية Uniy+محول تحت الأرض+قياس الجهد المنخفض ：

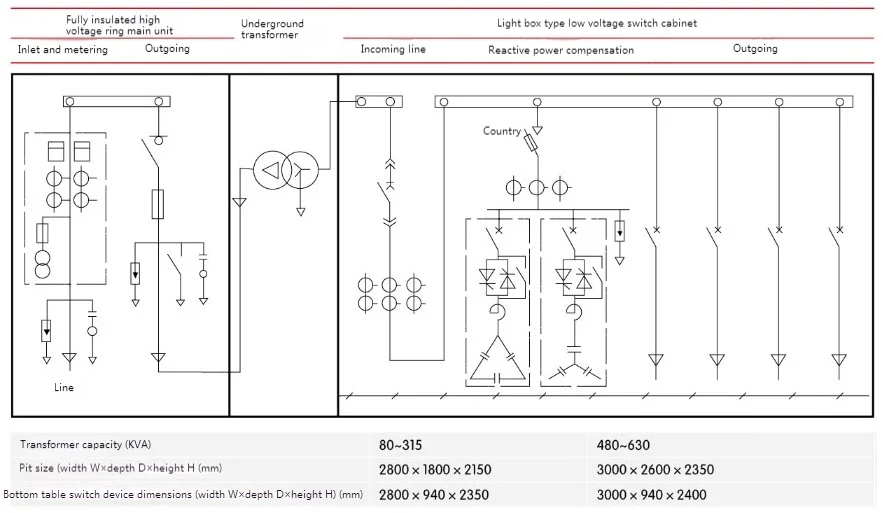

◆ حلقة HV الوحدة الرئيسية+قياس الجهد العالي+محول تحت الأرض+وحدة تغذية LV ：
