محطة التوزيع الحضري

● المعنى النموذج

● إدخال المنتج من محطة التوزيع الحضري من نوع YB-12

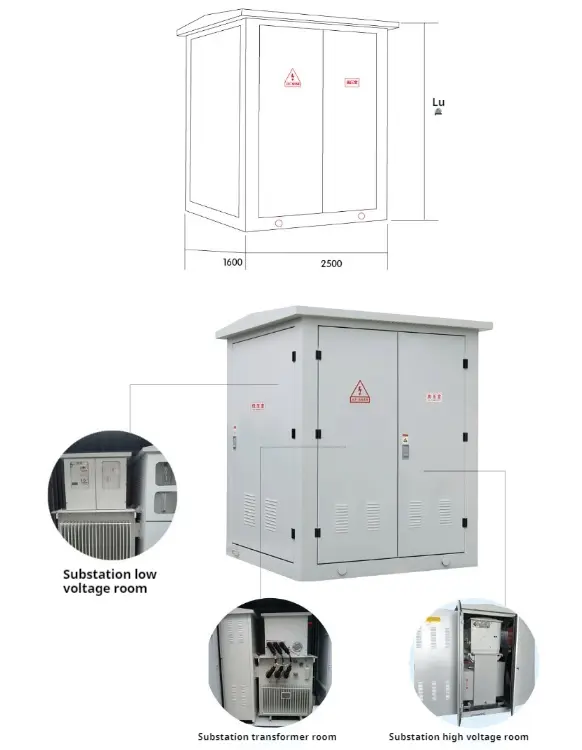

◆ بنية متكاملة

المحطات الفرعية للتوزيع الحضري مقسمة بشكل أساسي إلى ثلاثة أجزاء: غرفة التبديل عالية الجهد وغرفة المحولات وغرفة مفتاح الجهد المنخفض ، والتي يمكن نقلها بشكل منفصل.

يتبنى المحطة الفرعية تصميمًا فريدًا من نوعه لتبديد الحرارة لضمان ارتفاع درجة حرارة المنتج ، ولن يشكل الختم المنفصل بين الغرف تبادلًا حراريًا بين الغرف.

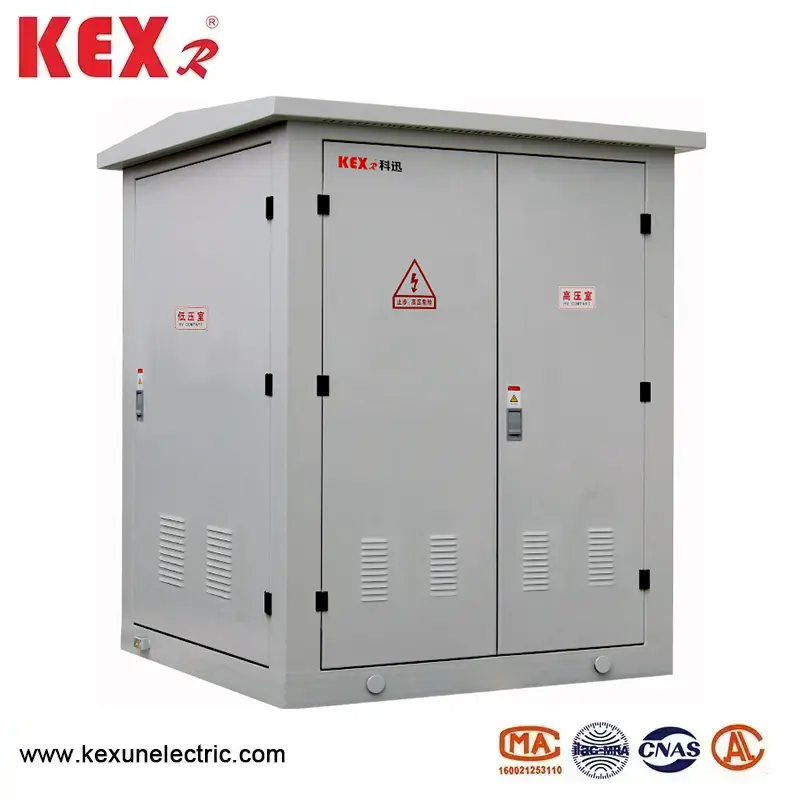

تتكون قذيفة محطة التوزيع الحضرية من صفيحة من الفولاذ المقاوم للصدأ عالية الجودة.

خضعت جميع أجزاء هيكل الصلب الصلب لعلاج خاص لمكافحة التآكل ، وتشكل هيكل لوحة الفولاذ المقاوم للصدأ مقاومة تآكل قوية وقوة ميكانيكية جيدة.

يمكن تثبيت المحطات الفرعية THS مباشرة داخل المنزل دون أساس بناء إضافي ، مما يوفر التكلفة والمساحة وهو مناسب للتثبيت.

◆ تم اعتماد مفاتيح مفاتيح مملوءة بالغاز عالية الضغط من قبل شركتنا بشكل مستقل لجهد عالي ، ويتم إغلاق جميع مفاتيح المفاتيح والبافذ في صندوق مصنوع من الفولاذ المقاوم للصدأ مع عدم وجود جسم مشحون مكشوف في الخارج. التشغيل الآمن والموثوقية العالية ؛ التصميم المعياري بالكامل ، يمكن لجميع الوحدات أن تدرك وضع اتصال المخرج الجانبي والتوسع العلوي وفقًا لمتطلبات استهلاك الطاقة ، وتلبية احتياجات نظام تزويد الطاقة إلى أقصى حد.

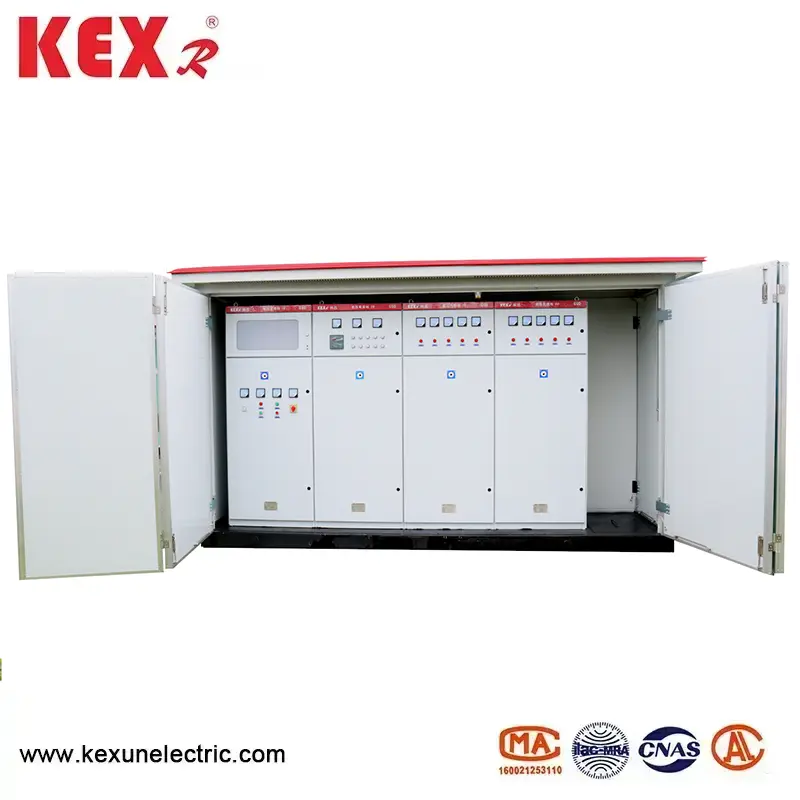

◆ غرفة الضغط المنخفضة ، تتكون جميع خطوط مدخل الجهد المنخفض من القاطع من قواطع الدائرة المصبوب الجديدة ، وهي صغيرة الحجم وخالية من الانحناء وسهل استبدالها. تحكم الحماية الشاملة في مجال الحماية الشامل ذكي متعدد الوظائف وجهاز جديد متكامل للتعويض عن الطاقة.

◆ غرفة المحولات يتم معزول المحول بالكامل براتنج الايبوكسي ، ومستوى مقاومة العزل والمقاومة للحرارة F ، ولا يحتوي المحول على أي مواد تدعم الاحتراق ، ولا تنتج أي غاز أو غيرها من المنتجات الوسيطة التي لا تتوافق مع البيئة أثناء التشغيل ، لذلك لها خصائص مخالفات النيران الجيدة ، وحماية بيئية وحماية الطاقة.

◆ الاتصال الداخلي يتم توصيل محول الجهد والمفتاح الصلب الصيني بواسطة ملحقات الكابلات المعزولة الصلبة للشركة ، والتي تكون آمنة وموثوقة ومعزولة بالكامل.

● جانب الضغط العالي

يتم حماية الجهد العالي من المحطات الفرعية المتكاملة الذكية بشكل عام بواسطة جهاز كهربائي مزيج من مفتاح التحميل. بعد تفجير الصمامات في مرحلة واحدة ، رحلات الارتباط ثلاثية الطور. يمكن اختيار مفتاح التحميل من الهواء المضغوط ، والفراغ ، والكبريت سداسي فلوريد ، وما إلى ذلك ، ويمكن توزيع آلية التشغيل لتحقيق الترقية التلقائية. يعد Fuse فتيلًا عالي الجهد يحد من المهاجم ، والذي له عمل موثوق به وقدرة كسر كبيرة. انظر الجدول أدناه للحصول على المعلمات الفنية الرئيسية. بالنسبة للمحولات التي تزيد عن 800 كيلو فولت أمبير ، يمكن اختيار قواطع الدائرة الفراغية مثل Zn12 و Zn28 و VS1 للحماية.

● جانب الضغط المنخفض

التبديل الرئيسي على الجانب الجهد المنخفض يعتمد قاطع الدائرة العالمي أو الذكي للحماية الانتقائية ؛ يتبنى مفتاح المخرج نوعًا جديدًا من مفتاح القشرة البلاستيكية مع حجم صغير وتراجع قصير ، ما يصل إلى 30 دائرة ؛ يحتوي جهاز تعويض الطاقة التلقائي التلقائي الذكي على أوضاع التبديل غير المتوصيل والمستخدمين للمستخدمين للاختيار.

● محول محطة التوزيع الحضري

يعتمد المحطات الفرعية المتكاملة الذكية التي تتبنى محولات S9 و S10 و S11 و S11 و S10 و S10 و S10 و S10 ، ويمكن أن تختار أيضًا محولات من النوع الجاف الصديقة للبيئة. تم تجهيز الجزء السفلي بعربة ، ويمكن للمحولات بسهولة الدخول والخروج.

◆ المعلمات الفنية لمفتاح التحميل

◆ المعلمات الفنية من فتيل الجهد العالي

◆ المعلمات الفنية من قاطع دائرة الجهد المنخفض

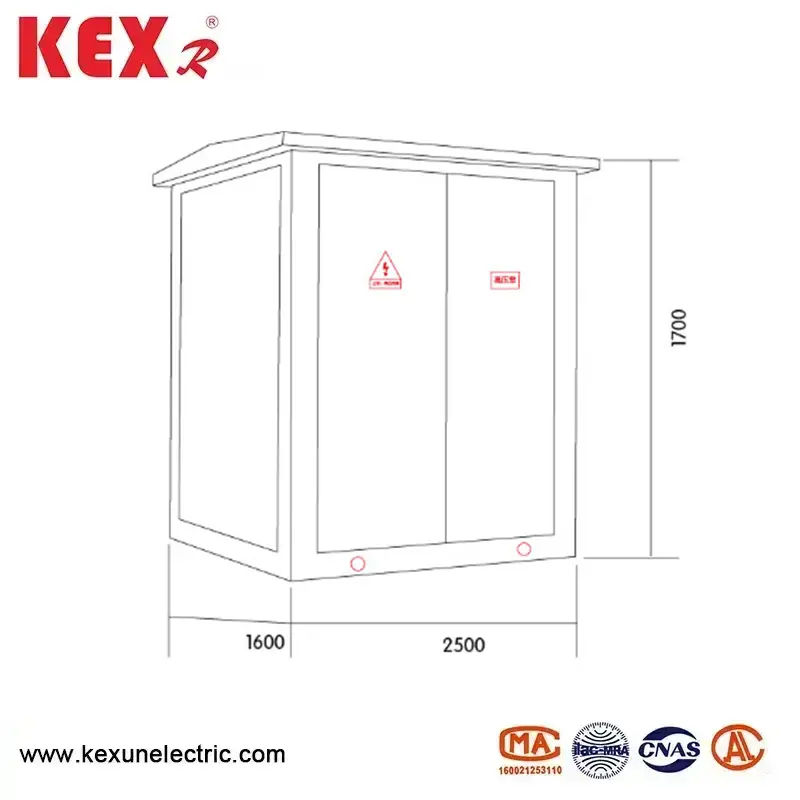

● تخطيط مخطط البعد
