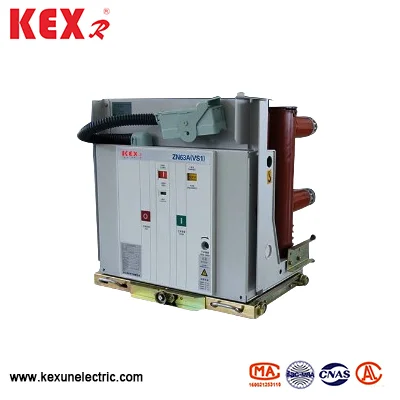

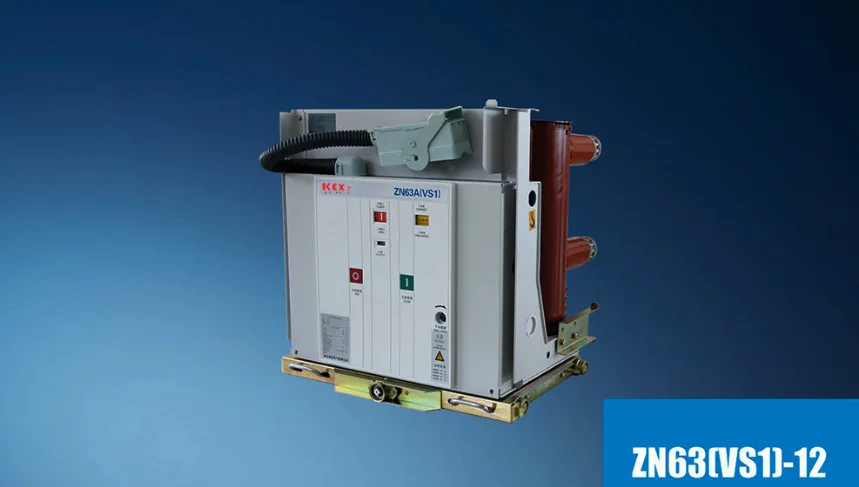

Zn63 VS1 VCB الجهد الداخلي
Zn63 VS1 VCB الجهد العالي الداخلي التي تنتجها Kexun ، وهي شركة مصنعة معروفة في الصين ، مناسبة للمعدات الكهربائية مع الجهد المصنف البالغ 12 كيلو فولت وثلاث مراحل AC من 50 هرتز ، وغالبا ما تستخدم للسيطرة على وحماية الشركات الصناعية والتعدين ، مصانع الطاقة ، والبديل والمرافق الكهربائية.
النموذج: Zn63 VS1
العلامة التجارية ： Kexr
النموذج: Zn63 VS1
العلامة التجارية ： Kexr
● ميزة التصميم
Zn63 VS1 يعتمد VCB الجهد العالي الداخلي VCB دمج آلية تشغيل الطبيب البيطري وجسم قاطع الدائرة ، والذي يمكن تصميمه كوحدة تثبيت ثابتة أو وحدة عربة يدوية مع آلية دفع خاصة. يمكن لجزء الدائرة الرئيسي تبني عمود مختومة متكامل لتحقيق التصغير والموثوقية العالية وخالية من الصيانة من قاطع الدائرة. يمكن استخدامه مع Kyn28A-12 (GZS) وغيرها من مفاتيح التبديل المركزي ، ويمكن استخدامه أيضًا مع Switchgear الثابت XGN.
● استخدام الظروف
▶. درجة الحرارة: Zn63 VS1 يجب تشغيل VCB الجهد العالي الداخلي في -10 ~ 40 ℃ (يُسمح بالتخزين والنقل عند -30 ℃).
▶ الارتفاع: يجب تثبيت Zn63 VS1 VCB الجهد العالي الداخلي على ارتفاع أقل من 1000 متر.
▶ الرطوبة النسبية: لا يزيد متوسط القيمة اليومية عن 95 ٪ ، وهو متوسط قيمة ضغط البخار المشبع لا يزيد عن 2.2x10-MPA ، والمتوسط الشهري لا يزيد عن 1.8 × 10-MPA
ملاحظة ： Zn63 VS1 يجب أن تعمل VCB عالية الجهد VCB في مكان بدون حريق ، والانفجار ، والتلوث الخطير ، والتآكل الكيميائي ، والاهتزاز العنيف.
◆ تلبية المعيار
IEC60265 、 IEC62271 、 GB3804 、 GB16926 وما إلى ذلك ..
● المعلمات الفنية لـ Zn63 VS1 VCB INDOOR VCB
|
غرض |
وحدة |
بيانات |
|||
|
الجهد المقنن |
كيلو فولت |
12 |
|||
|
تصنيف مستوى العزل |
تصنيف الدافع الصاعق صمد أمام الجهد （الذروة） |
كيلو فولت |
75 |
||
|
التردد المقنن |
1 دقيقة تواتر العمل الصمود الجهد |
42 |
|||
|
تصنيف ميزة استراحة الدائرة القصيرة المصنفة |
ال |
20/25 |
31.5 |
40 |
|
|
تصنيف التيار |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
تيار الاستقرار الحراري المقنن （القيمة الافتراضية） |
ال |
20/25 |
31.5 |
40 |
|
|
تصنيف تيار مستقر ديناميكي （الذروة） |
50/63 |
80 |
100 |
||
|
تصنيف الدائرة القصيرة التيار الحالي （الذروة） |
50/63 |
80 |
100 |
||
|
تصنيف القصر كسر الأوقات الحالية |
وقت |
50 |
|||
|
تواتر الطاقة يقاوم الجهد للدائرة الثانوية (1 دقيقة) |
V |
2000 |
|||
|
تصنيف تسلسل التشغيل |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
تقييم وقت الاستقرار الحراري |
S |
|
|||
|
تصنيف تحطيم التيار لبنك المكثف واحد/متتالي |
A |
630/400 800/400 (40KA) |
|||
|
الحياة الميكانيكية |
وقت |
10000 |
|||
