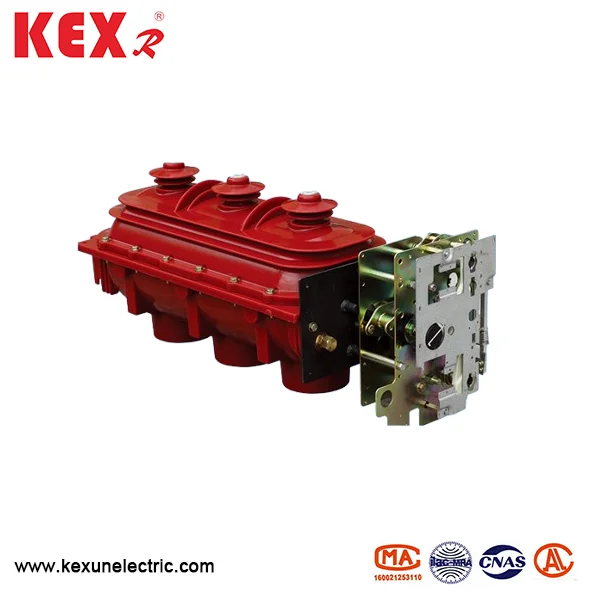

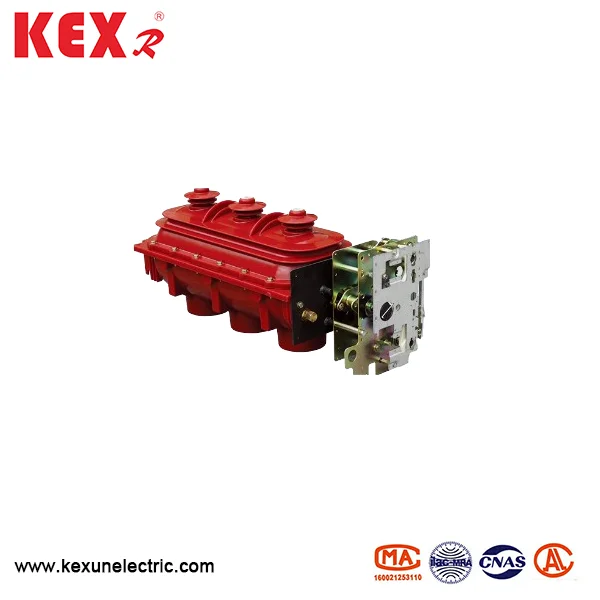

flrn36-12d type sf6 switch switch
يستخدم مفتاح تحميل SF6 من النوع FLRN36-12D الذي تم إنتاجه خصيصًا من قبل Kexun في China Factory غاز SF6 كوسط القوس الذي يطفئ ووسط العزل ، والمفتاح المقدر هو 12 كيلو فولت. هناك ثلاث محطات في المفتاح: الإغلاق والفتح والتأريض. لديها خصائص الحجم الصغير والتركيب المريح والاستخدام والقدرة على التكيف البيئي القوي.
النموذج: N36-12d
العلامة التجارية ： Kexr
النموذج: N36-12d
العلامة التجارية ： Kexr
● مجال التطبيق

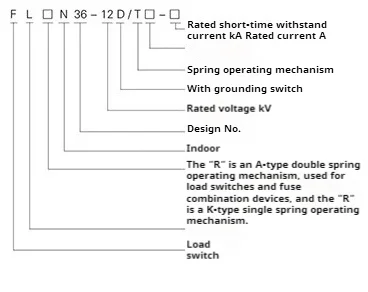

تنقسم هذه السلسلة من مفاتيح التحميل إلى FLRN36-12D (آلية تشغيل زنبركية واحدة من النوع K) و FLRN36-12D/A (اكتب آلية تشغيل الربيع المزدوج). يمكن دمج FLRN36-12D في مفتاح التحميل+الجهاز الكهربائي المدمج مع وظائف التحكم والحماية ، والتي يمكن استخدامها لحماية ومكافحة إمدادات الطاقة والمحطة الفرعية كمعدات كهربائية ، وخاصة لخزائن الشبكة الدائرية ، وصناديق توزيع الكابلات ومحطات تبديل التوزيع.
◆ تلبية المعيار
IEC60265 、 IEC62271 、 GB3804 、 GB16926 وما إلى ذلك ..
● المزايا الهيكلية لمفتاح تحميل SF6 نوع FLRN36-12D
▶ قذيفة عازلة: الدائرة الرئيسية ودائرة التأريض في مفتاح تحميل SF6 نوع FLRN36-12D
يتم إغلاقها في قذيفة عزل مصنوعة من راتنج الايبوكسي بواسطة عملية APGI ، والتي لديها مزايا أداء العزل الجيد وبيئة مكافحة الثروة.
▶ بنية قذيفة العزل: تتكون قشرة العزل من أغطية العزل العلوية والسفلية.
▶ الغاز الداخلي: يتم ملء غاز SF6 مع ضغط نسبي قدره 0.4bar في الداخل ، وذلك لضمان رش غاز SF6 الزائد مباشرة إلى القناة الخلفية للخزانة في حالة وقوع حادث ، ولضمان السلامة الشخصية.
▶ التدابير الوقائية: يحتوي غطاء العزل المنخفض على تدابير مقاومة للانفجار لضمان السلامة.
● استخدام الظروف
◆ درجة الحرارة المحيطة: درجة حرارة حول مفتاح تحميل SF6 نوع FLRN36-12D
يجب أن يكون -40 ~ 40 ℃
◆ الرطوبة: الحد الأقصى لوسط الرطوبة النسبية هو ≤ 95 ٪ في اليوم و ≤ 100 ٪ في الشهر.
◆ الارتفاع: يجب تثبيت مفتاح تحميل SF6 من نوع FLRN36-12D على ارتفاع أدناه
2000 م.
◆ القدرة الزلزالية: ≤8
◆ يجب أن يكون الهواء المحيط خاليًا من التلوث الواضح مثل البخار التآكل والاحتراق والمياه ، ولا ينبغي أن يكون هناك اهتزاز عنيف متكرر.
● المعلمات الفنية لمفتاح تحميل SF6 نوع FLRN36-12D
|
غرض |
وحدة |
flrn36-12d/t630-20 النوع |
flrn36-12d/100-50 النوع |
|
الجهد المقنن |
كيلو فولت |
12 |
12 |
|
التردد المقنن |
هرتز |
50 |
50 |
|
تصنيف التيار |
A |
630 |
100 |
|
1 دقيقة تواتر الطاقة يقاوم الجهد بين الطور/الكسر |
كيلو فولت |
42/48 |
42/48 |
|
دافع البرق يقاوم الجهد بين الطور/الكسر |
كيلو فولت |
75/85 |
75/85 |
|
5 دقائق 0gauge تردد تواتر الطاقة مقاومة الجهد |
كيلو فولت |
24 |
24 |
|
استقرار حراري مصنّف 3 ثوانٍ /2 ثانية |
ال |
20/20 |
20/20 |
|
تصنيف تيار مستقر ديناميكي （الذروة） |
ال |
50/50 |
50/50 |
|
تصنيف الدائرة القصيرة لتيار التيار |
ال |
50/50 |
125/50 |
|
تصنيف حلقة مغلقة مقاطع التيار |
A |
630 |
|
|
تصنيف الحمل النشط مقاطعة التيار |
A |
630 |
|
|
تصنيف الكابلات الشحن كسر تيار |
A |
10 |
10 |
|
تصنيف قلة الدائرة القصيرة تيار |
ال |
|
50 |
|
تصنيف النقل الحالي |
A |
|
1700 |
|
نوع الصمامات |
|
|
XRNT-12KV/100A |
|
فتيل تأثير يلقي الطاقة |
J |
|
1 ± 0.5 |
|
الحياة الميكانيكية |
وقت |
5000/2000 |
3000/2000 |
|
المسافة بين الهيئات المشحونة وعزل الهواء النسبي |
مم |
≥125 |
≥125 |
|
SF6 ضغط الغاز |
حاجِز |
0.4 |
0.4 |
|
تزامن الفتح والإغلاق |
آنسة |
≤2 |
≤2 |
|
مقاومة الدائرة الرئيسية |
طفل |
≤65 |
≤65 |
