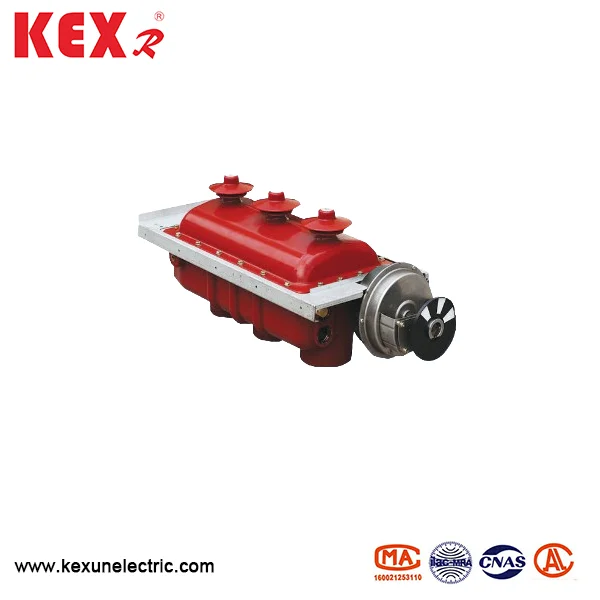

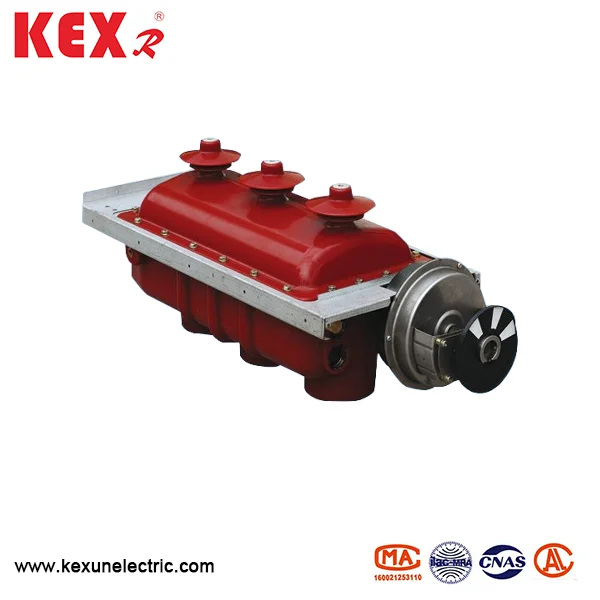

flrn48-12d Type SF6 Switch

مفتاح تحميل SF6 من النوع FLRN48-12D هو منتج مفتاح التحميل الذي تم تطويره بشكل مستقل من قبل Kexun في مصنع الصين في عام 2008 ، والذي يتم تطبيقه على الوحدة الرئيسية الحلقية XGN15-12SF6. يتمتع باقتصاد عالٍ وسلامة وموثوقية ، وهيكل بسيط ، تشغيل مرن ، تماثيل موثوقة وتركيب مريح.
النموذج: FLRN48-12D
العلامة التجارية ： Kexr

إرسال استفسار

وصف المنتج

Flrn48 12d Type Sf6 Load Switch

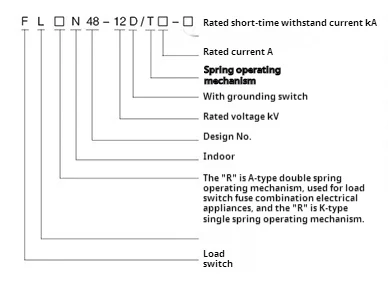

● المعنى النموذج

Flrn48 12d Type Sf6 Load Switch

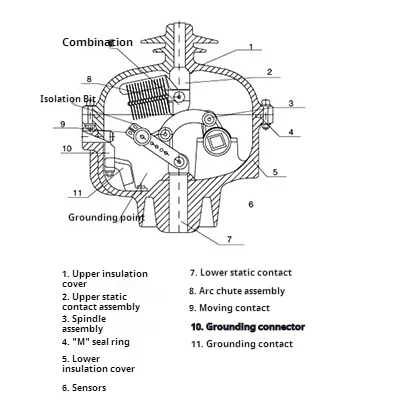

● الهيكل والمبدأ

يتم إغلاق الدائرة الرئيسية ودائرة التأريض لمفتاح تحميل SF6 من نوع FLRN48-12D في قشرة عزل مصنوعة من راتنج الايبوكسي بواسطة عملية APGI ، والتي لديها مزايا أداء العزل الجيد وبيئة مضاد للتلاعب. تتكون القشرة العازلة من غطاء عزل علوي وغطاء عازلة أقل ، مليء بغاز SF6 مع ضغط نسبي قدره 0.4bar. يتبنى الغطاء العازل السفلي تدابير الغشاء المحلية ذات الجدران الرقيقة والسميكة للانفجار ، وذلك لضمان أنه في حالة وقوع حادث ، ينخفض غاز غاز SF6 الزائد بعد اختراق فيلم السلامة ، ويتم رش الغاز مباشرة إلى الجزء الخلفي من الخزانة لضمان السلامة الشخصية.

Flrn48 12d Type Sf6 Load Switch

◆ تلبية المعيار

IEC60265 、 IEC62271 、 GB3804 、 GB16926 وما إلى ذلك ..

● استخدام الظروف

◆ درجة الحرارة المحيطة: درجة حرارة حول مفتاح تحميل SF6 نوع FLRN48-12D

يجب أن يكون -40 ~ 40 ℃

◆ الرطوبة: الحد الأقصى لوسط الرطوبة النسبية هو ≤ 95 ٪ في اليوم و ≤ 100 ٪ في الشهر.

◆ الارتفاع: يجب تثبيت مفتاح تحميل SF6 Type Flrn48-12d على ارتفاع أدناه

2000 م.

◆ القدرة الزلزالية: ≤8

◆ يجب أن يكون الهواء المحيط خاليًا من التلوث الواضح مثل البخار التآكل والاحتراق والمياه ، ولا ينبغي أن يكون هناك اهتزاز عنيف متكرر.

● المعلمات الفنية لمفتاح تحميل SF6 نوع FLRN48-12D

غرض	وحدة	flrn36-12d/t630-20 النوع	flrn36-12d/100-50 النوع
الجهد المقنن	كيلو فولت	12	12
التردد المقنن	هرتز	50	50
تصنيف التيار	A	630	100
1 دقيقة تواتر الطاقة يقاوم الجهد بين الطور/الكسر	كيلو فولت	42/48	42/48
دافع البرق يقاوم الجهد بين الطور/الكسر	كيلو فولت	75/85	75/85
5 دقائق 0gauge تردد تواتر الطاقة مقاومة الجهد	كيلو فولت	24	24
استقرار حراري مصنّف 3 ثوانٍ /2 ثانية	ال	20/20	20/20
تصنيف تيار مستقر ديناميكي （الذروة）	ال	50/50	50/50
تصنيف الدائرة القصيرة لتيار التيار	ال	50/50	125/50
تصنيف حلقة مغلقة مقاطع التيار	A	630
تصنيف الحمل النشط مقاطعة التيار	A	630
تصنيف الكابلات الشحن كسر تيار	A	10	10
تصنيف قلة الدائرة القصيرة تيار	ال		50
تصنيف النقل الحالي	A		1700
نوع الصمامات			XRNT-12KV/100A
فتيل تأثير يلقي الطاقة	J		1 ± 0.5
الحياة الميكانيكية	وقت	5000/2000	3000/2000
المسافة بين الهيئات المشحونة وعزل الهواء النسبي	مم	≥125	≥125
SF6 ضغط الغاز	حاجِز	0.4	0.4
تزامن الفتح والإغلاق	آنسة	≤2	≤2
مقاومة الدائرة الرئيسية	طفل	≤65	≤65
