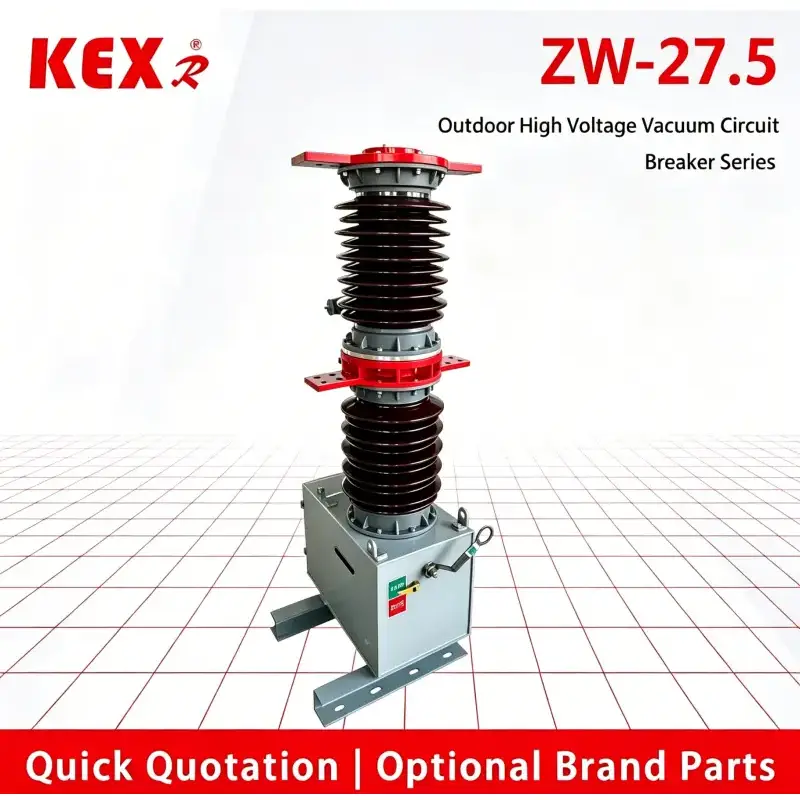

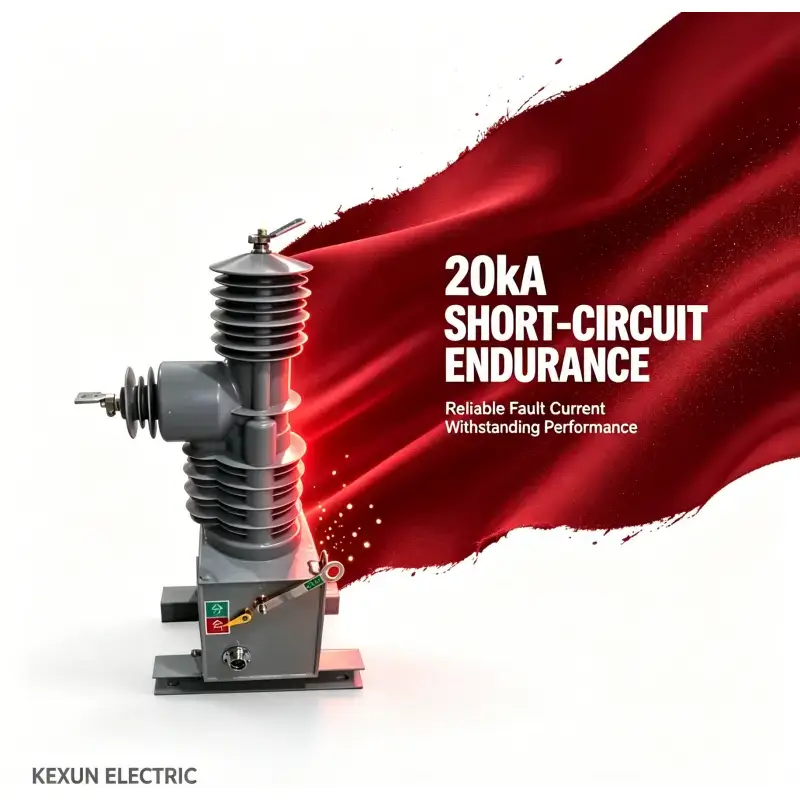

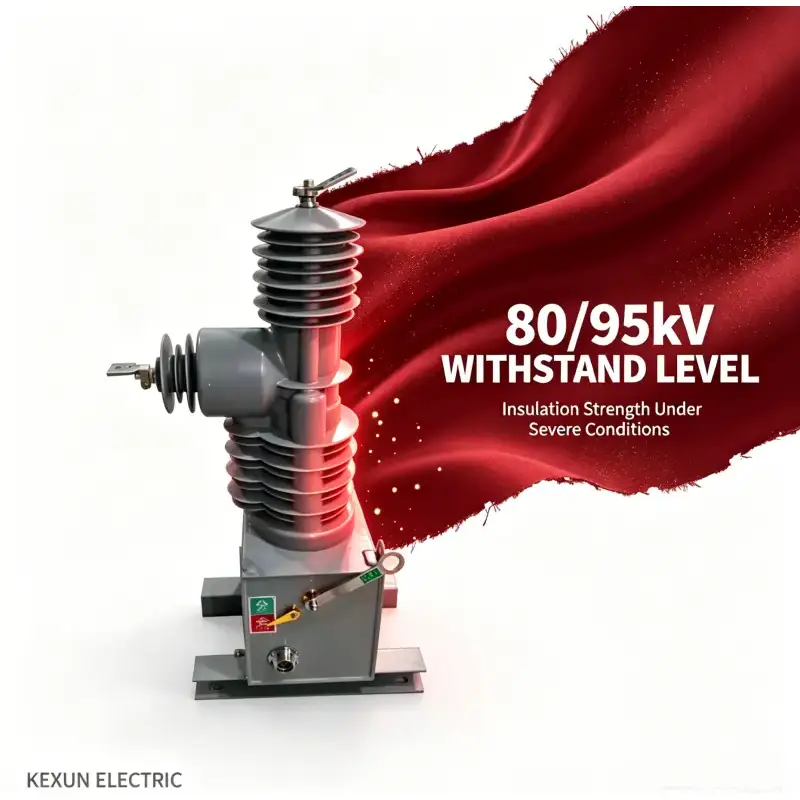

قواطع دوائر فراغ الجهد العالي في الهواء الطلق

ميزات المنتج

موثوقية عالية للغاية

خالية تماما من الصيانة طوال الحياة.

عمر ميكانيكي عالي وعمر كهربائي.

حجم صغير وخفيف الوزن وسهل التركيب

 مع حماية التتابع القياسية ووظيفة الإغلاق التلقائي السريع.

استخدام ظروف قاطع الدائرة الكهربائية ذو الجهد العالي من النوع ZW7-27.5

¨ درجة الحرارة: -30 درجة مئوية～60 درجة مئوية؛

¨ الارتفاع: أقل من 2000 متر

¨ سرعة الرياح : .34 م / ث ；

¨ درجة التلوث: Ⅳ级；

¨ درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية.

المعلمة التقنية الرئيسية لـ vcb

المعلمة الميكانيكية الرئيسية للكسارة

هيكل ومبدأ عمل قاطع الدائرة

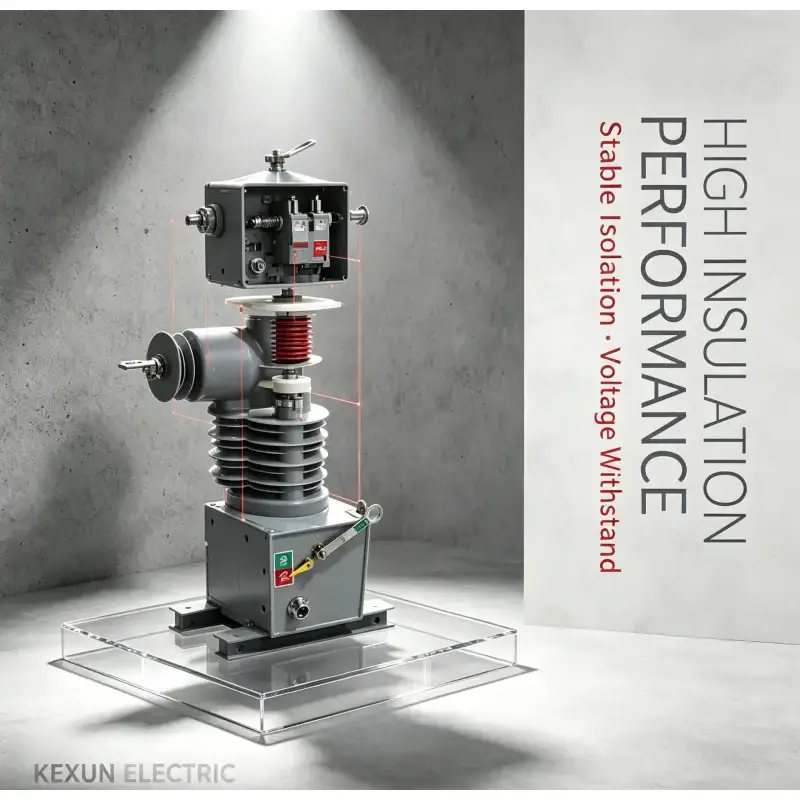

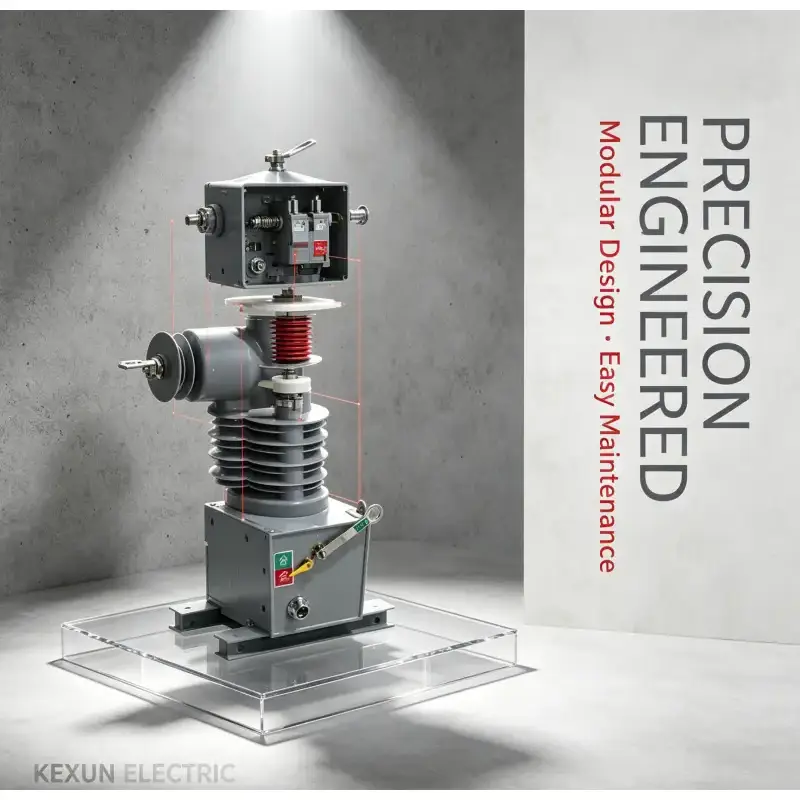

ZW7-27.5 يتكون قاطع الدائرة الفراغية ذو الجهد العالي الخارجي بشكل أساسي من عمود مغلق متكامل ومحول تيار وآلية تشغيل زنبركية وصندوق. هذا النوع من قواطع الدائرة هو مصغر. وفي الوقت نفسه، فهي مجهزة بجهاز تحرير فرامل الطوارئ اليدوي. يمكن اختيار المحول الحالي وفقًا لاحتياجات المستخدم.

يتم إكمال التحكم في قاطع الدائرة الكهربائية عالي الجهد ZW7-27.5 بواسطة وحدة التحكم الذكية. يمكن تحقيق عملية التشغيل والإيقاف للمفتاح محليًا، ويمكن أيضًا تشغيله عن بعد من خلال واجهة الاتصال. يمكن أيضًا نقل المعلومات الأخرى الخاصة بقاطع الدائرة إلى مركز التحكم، ويمكن أن تكون قناة الاتصال عبارة عن كبل أو ألياف ضوئية أو GPRS/CDMA وGSM وما إلى ذلك. يتم إكمال التحكم في قاطع الدائرة الكهربائية ذو الجهد العالي الخارجي ZW7-27.5 بواسطة وحدة التحكم الذكية. يمكن تحقيق عملية التشغيل والإيقاف للمفتاح محليًا، ويمكن أيضًا تشغيله عن بعد من خلال واجهة الاتصال. يمكن أيضًا نقل المعلومات الأخرى الخاصة بقاطع الدائرة إلى مركز التحكم، ويمكن أن تكون قناة الاتصال عبارة عن كابل، أو ألياف ضوئية، أو GPRS/CDMA، أو GSM، وما إلى ذلك.

يتم تركيب وحدة التحكم الذكية بالقرب من قاطع الدائرة الكهربائية ويتم توصيلها بقاطع الدائرة الكهربائية من خلال كابل التحكم. ينقسم مصدر الطاقة لوحدة التحكم الذكية إلى مصدر طاقة رئيسي ومصدر طاقة احتياطي. مصدر الطاقة الرئيسي هو AC أو DC 220V، والذي يتم الحصول عليه عن طريق خط الجهد العالي من خلال PT. يتم توفير مصدر الطاقة الاحتياطية بواسطة البطارية (المثبتة في صندوق وحدة التحكم الذكية). عند العمل بشكل طبيعي، يقوم مصدر الطاقة الرئيسي بشحن مصدر الطاقة الاحتياطي؛ عند فقدان مصدر الطاقة الرئيسي، لا يزال بإمكان مصدر الطاقة الاحتياطي إكمال التحكم في قاطع الدائرة والعمليات الأخرى في وحدة التحكم. يمكن لمصدر الطاقة الاحتياطية (عند تحميله بالكامل) أن يحافظ على عمل الجهاز بالكامل لمدة لا تقل عن 48 ساعة.

تم تجهيز آلية تشغيل قاطع الدائرة بمقبض يدوي لإيقاف التشغيل في حالات الطوارئ لعملية إيقاف التشغيل في حالات الطوارئ عند فشل نظام التحكم أو مصدر الطاقة.

2.1 مبدأ العمل وعملية قاطع الدائرة

2.1.1 مبدأ إطفاء القوس الكهربائي:

يستخدم قاطع الدائرة الكهربائية ذو الجهد العالي ZW37-27.5 قاطعًا فراغيًا، مع فراغ كوسيط إطفاء وعزل للقوس، والذي يتمتع بدرجة فراغ عالية للغاية. عندما يتم إيقاف تشغيل الاتصالات المتحركة والثابتة بالكهرباء تحت تأثير آلية التشغيل، سيتم إنشاء قوس فراغ بين جهات الاتصال. في الوقت نفسه، نظرًا للهيكل الخاص لجهات الاتصال، سيتم أيضًا إنشاء مجال مغناطيسي طولي مناسب في الفجوة بين جهات الاتصال، مما سيعزز بقاء قوس الفراغ منتشرًا، ويجعل القوس موزعًا بالتساوي على سطح التلامس ليحترق، وذلك للحفاظ على جهد قوس منخفض. عندما يتجاوز التيار الصفر بشكل طبيعي، يمكن دمج الأيونات والإلكترونات وبخار المعدن المتبقي أو تكثيفهما على سطح التلامس والدرع خلال فترة زمنية بالميكروثانية. نظرًا لاستخدام المجال المغناطيسي الطولي للتحكم في قوس الفراغ، فإن قاطع الدائرة الفراغية لديه قدرة قوية ومستقرة على قطع التيار.

2.1.2 التخزين:

يتم تخزين طاقة الفتح والإغلاق لقاطع الدائرة الكهربائية عالي الجهد ZW7-27.5 بأداء عالي ويتم تثبيته في صندوق وحدة التحكم الذكية. عند الفتح والإغلاق. يتم توفيره بواسطة مصدر الطاقة الرئيسي أو مصدر الطاقة الاحتياطي لوحدة التحكم، ولا يزيد وقت الشحن عن 10 ثوانٍ، وخطأ جهد المكثف هو 1V.

2.1.3 الإغلاق: اضغط على زر التشغيل الموجود على وحدة التحكم الذكية محليًا، أو قم بتنشيط ملف التشغيل الخاص بآلية التشغيل عن طريق تشغيل جهاز التحكم عن بعد، بحيث يقوم القلب الحديدي بتشغيل الاتصال المتحرك لقاطع الدائرة الكهربائية لتشغيله بالسرعة المحددة. عندما يتم الحكم على أن قاطع الدائرة في وضع الإغلاق، تقوم حلقة التحكم تلقائيًا بإيقاف تشغيل مصدر الطاقة لملف الإغلاق. في هذا الوقت، يتم الاحتفاظ بالقلب الحديدي في الجانب المغلق بسبب عمل المغناطيس الدائم. بعد إيقاف تشغيل ملف الإغلاق، فإنه لا يمكنه فقط التغلب على قوة رد الفعل لنابض التلامس لقاطع الدائرة، ولكن أيضًا يتمتع بقوة الإغلاق الذاتي، بحيث يمكن الاحتفاظ بقاطع الدائرة في وضع الإغلاق بشكل موثوق.

2.1.4 الفتح: اضغط على زر إيقاف التشغيل الموجود على وحدة التحكم الذكية محليًا، أو قم بتنشيط ملف إيقاف التشغيل الخاص بآلية التشغيل عن طريق تشغيل إيقاف تشغيل جهاز التحكم عن بعد، وذلك للتغلب على قوة الاحتفاظ الذاتي للمغناطيس الدائم عند جانب الإغلاق وجعل زنبرك الإغلاق يسحب القلب الحديدي لدفع الاتصال المتحرك لقاطع الدائرة إلى إيقاف التشغيل بالسرعة المحددة. عندما يتم الحكم على أن قاطع الدائرة في وضع الفتح، تقوم حلقة التحكم تلقائيًا بإيقاف تشغيل مصدر الطاقة لملف الفتح، وفي هذا الوقت، يتم الاحتفاظ بالقلب الحديدي في جانب الفتح بسبب قوة السحب لزنبرك الفتح، بحيث يتم الاحتفاظ بقاطع الدائرة بشكل موثوق في وضع الفتح.

2.1.5 عملية فتح فرامل الطوارئ يدويًا:

عندما يكون قاطع الدائرة في وضع الإغلاق، اضغط باستمرار على زر تشغيل إيقاف التشغيل اليدوي لقاطع الدائرة باستخدام قضيب التشغيل العازل واسحبه لأسفل، ويمكن لقاطع الدائرة أن ينطفئ بسرعة معينة، مما يضمن أن قاطع الدائرة يمكنه إيقاف تشغيل تيار الحمل المقنن بشكل موثوق.
