صندوق فرع الكابل الأمريكي 15kV

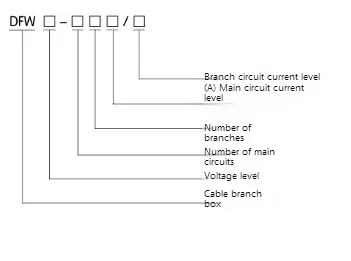

● وصف الترقيم

● خصائص DFW Type 15kV American Cable Bank Box

ميزة التصميم

▶ تصميم المربع الشائع: يتم دمج جميع موصلات الكابلات والمفاتيح والمكونات الأخرى في صندوق معدني ، مع بنية مضغوطة واحتلال مساحة صغيرة.

▶ النموذجية المنخفضة: بالمقارنة مع مربع الفرع الأوروبي ، فإن صندوق الفرع الأمريكي له توسيع ضعيف ، وعادة ما يعتمد عددًا ثابتًا من الدوائر (مثل الدوائر 2 ~ 6).

▶ حماية الصدفة المعدنية: يتكون الصندوق في الغالب من الفولاذ المقاوم للصدأ أو الفولاذ المجلفن ، ومستوى الحماية عمومًا IP54 (مقاوم للغبار ومقاوم للبقع) ، ويمكن أن تصل بعض الطرز الراقية إلى IP65.

◆ وضع اتصال الكابل

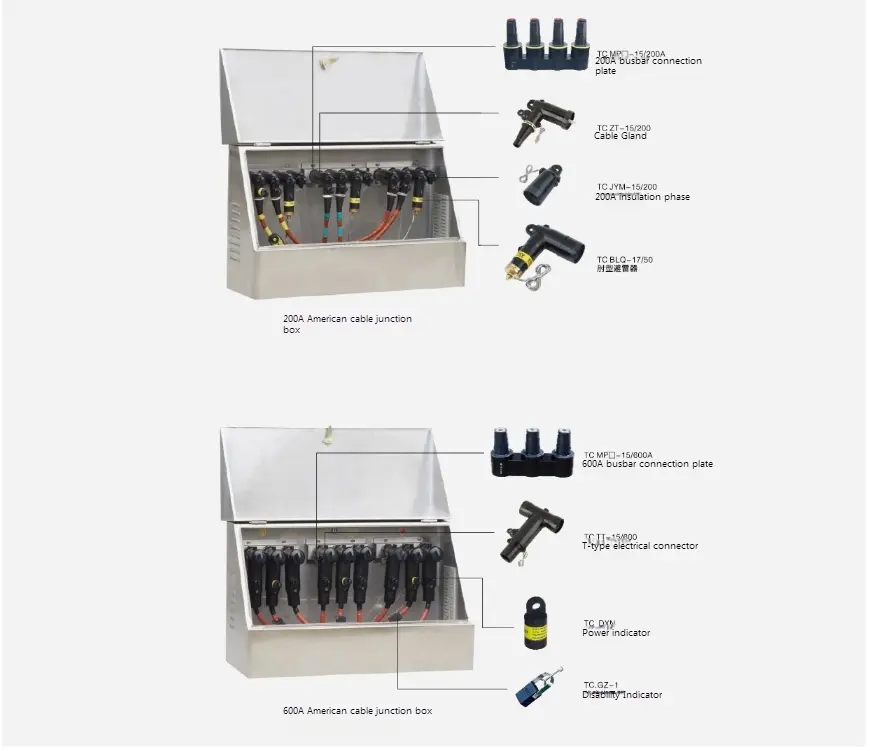

باستخدام ملحقات الكابل الأمريكية

▶ مربع فرع الكبلات الأمريكي 15kV استخدم موصل قابل للفصل (موصل LoadBreak) ، مثل قابس الكوع 200A أو 600A ، لدعم القابس المباشر (مطلوب قضيب تشغيل خاص).

▶ مفاصل الكابلات معزولة بالكامل أو شبه معزولة ، وقد تتعرض بعض الأجزاء الحية ، لذلك من الضروري التعاون مع قبعات الحماية العازلة.

▶ مناسب لمجموعة متنوعة من الكابلات: يتم دعم كابل النحاس أو كابل الألومنيوم ، وعادة ما يتراوح المقطع العرضي من 50 ملم إلى 500 ملم.

◆ السلامة والأداء الوقائي

▶ DFW Type 15kV American Cable Branch صندوق مغلق بالكامل: تقليل التأثير البيئي الخارجي وتقليل خطر الصدمة الكهربائية.

▶ arrester المدمج (اختياري): منع تأثير الجهد الزائد وحماية الكابلات والمعدات.

▶ وظيفة مؤشر الصدع (بعض النماذج): مزود بمؤشر الصدع أو الصدع ، وهو مريح لتحديد نقطة الصدع بسرعة.

◆ القدرة على التكيف مع البيئة

▶ مقاومة الطقس القوية: صندوق فرع الكابل الأمريكي 15 كيلو فولت هو مناسب لبيئة العمل -30 ℃ ~+50 ℃ وهو مناسب للتشغيل في الهواء الطويل على المدى الطويل.

▶ المعالجة المضادة للتآكل: يتم رش سطح جسم الصندوق بالعمليات البلاستيكية والمغلفات وغيرها من عمليات مقاومة رذاذ الملح والتآكل.

◆ التثبيت والصيانة

▶ التثبيت المريح: عادةً ما يكون التثبيت المثبت على الحائط أو المثبت على الأرض ، مناسبًا للمساحات الضيقة.

▶ الصيانة البسيطة: التصميم المختوم بالكامل ، خالٍ من الصيانة ، تحتاج فقط إلى التحقق من حالة المفصل بانتظام.

▶ تشغيل الخط الحي (بعض الطرز): استخدم قضيب تشغيل خاص عزل لتوصيل وفصل ، وذلك لتقليل وقت انقطاع التيار الكهربائي.

◆ القيود

× قابلية التوسع السيئة: يتم إصلاح عدد الحلقات ، ويجب استبدال المعدات لتوسيع السعة اللاحقة.

× مستوى الحماية المنخفض: بعض النماذج ليست دليل الغبار ومقاوم للماء مثل صناديق الفروع الأوروبية.

● المعلمة التقنية من DFW Type 15kV American Cable Banch Box

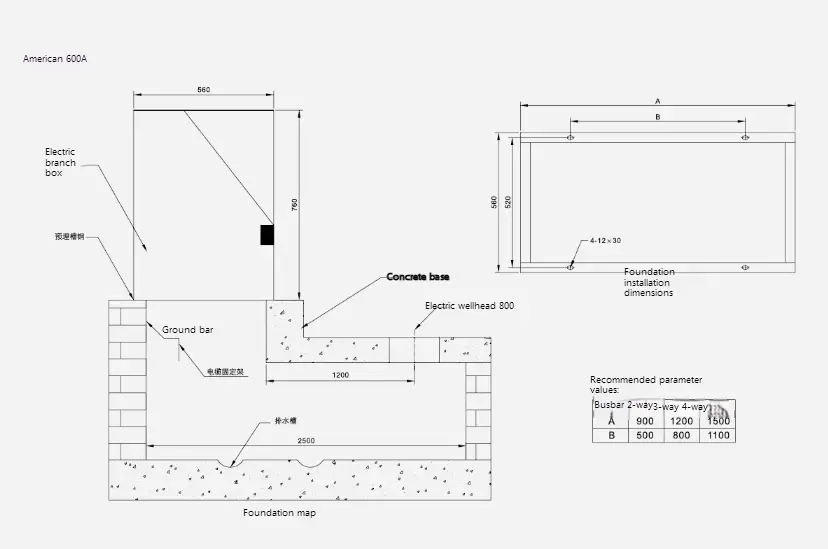

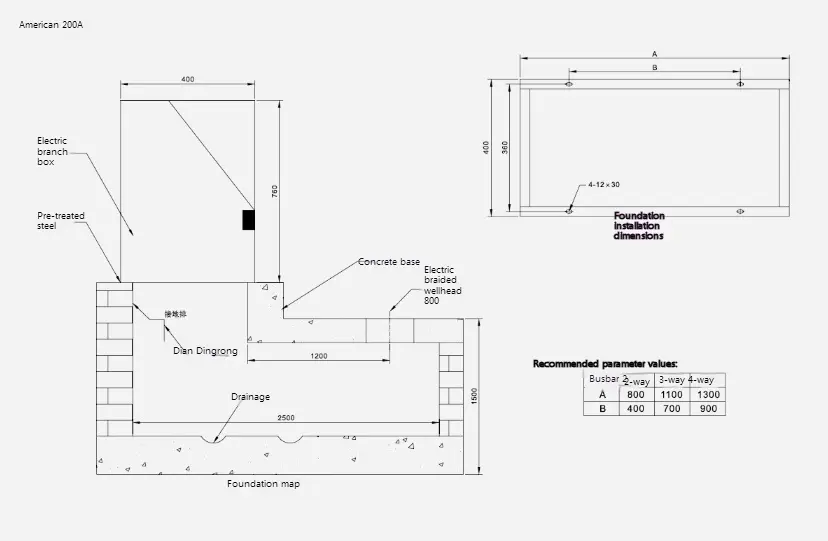

● مثال على مخطط DFW Type 15kV American Cable Branch Structure

● DFW Type 15kV American Cable Branch Box Stusty
