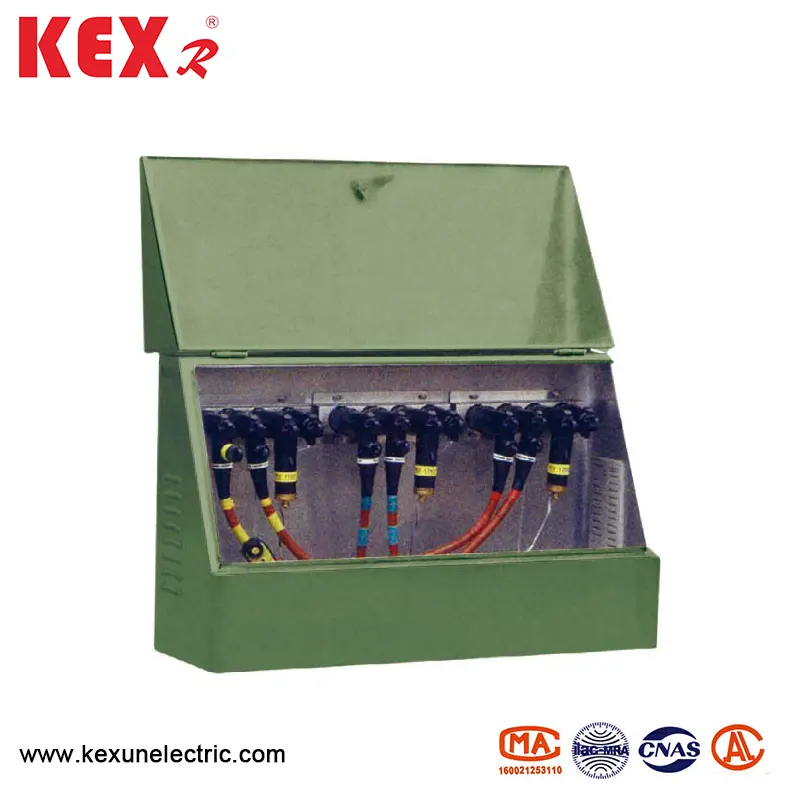

صندوق فرع الكابل الأمريكي 25 كيلو فولت

● شروط الاستخدام

صندوق فرع الكابلات الأمريكي 25kV مناسب للاستخدام في ظل الظروف التالية.

▶ درجة حرارة البيئة: بين -30 و 40 ℃

▶ سرعة الرياح: أقل من 34 م/ثانية (أقل من 700pa)

▶ الرطوبة: متوسط ​​الرطوبة اليومية أقل من 95 ٪ ؛ متوسط ​​الرطوبة الشهري أقل من 90 ٪

▶ الصدمات: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية والتسارع العمودي لا يزيد عن 0.15 متر/ثانية.

▶ ميل موقع التثبيت: أقل من 3 °

▶ بيئة التثبيت: لا ينبغي بوضوح تلوث الهواء المحيط بمربع فرع الكابلات الأمريكي من نوع DFW من النوع DFW عن طريق التآكل ، الغاز القابل للاحتراق ، بخار الماء ، وما إلى ذلك ، وليس هناك اهتزاز عنيف في موقع التثبيت.

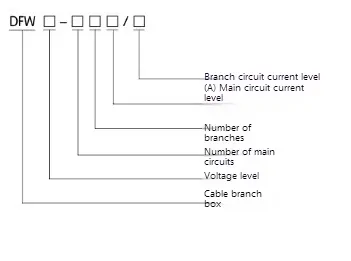

● المعنى النموذج

● المعلمة التقنية

● مثال مخطط لصندوق فرع الكبلات الأمريكي 25 كيلو فولت

إذا لم يكن من الممكن وضع مربع فرع الكبلات الأمريكي 25kV بسبب الحد من الموقع ، فيمكن دمجه مباشرةً بواسطة مفاصل الكبلات لتشكيل فروع متعددة الكابلات (ليست هناك حاجة إلى قضبان الحافلات ، ويتم عرض طريقة الاتصال في المثال التالي) ووضعها في خندق الكابل أو أماكن أخرى. مثال 1 تتكون كل مجموعة من أربعة خطوط واردة وصادرة (2 × 600A+2 × 200A) من موصلتين من كابل T-II وموصلان كوع وموصل وسيطة. يتم توصيل T-ⅱ Cable Connector 200A بموصل كبل الكوع (الجانب الآخر متصل بمواقف الأكسيد المعزولة بالكامل).

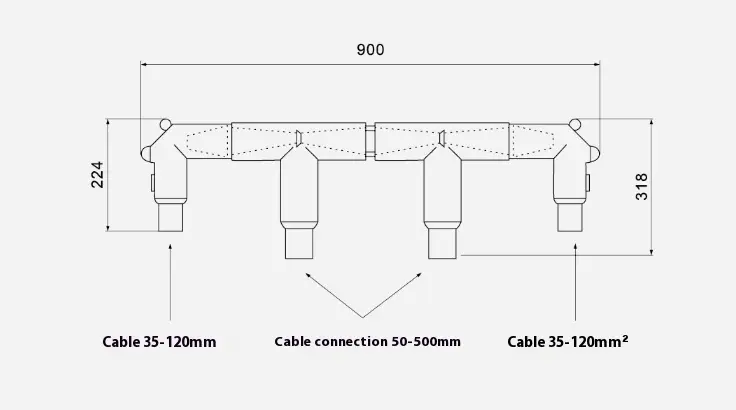

انظر الشكل أدناه للحصول على أمثلة الحجم ：

مثال 2 ثلاثة خطوط الوصول (3x600a) تتكون كل مرحلة من ثلاثة موصلات كبل على شكل حرف T وموصلتين متوسطتين متوسطتين. انظر الشكل أدناه للحصول على أبعاد وأمثلة:

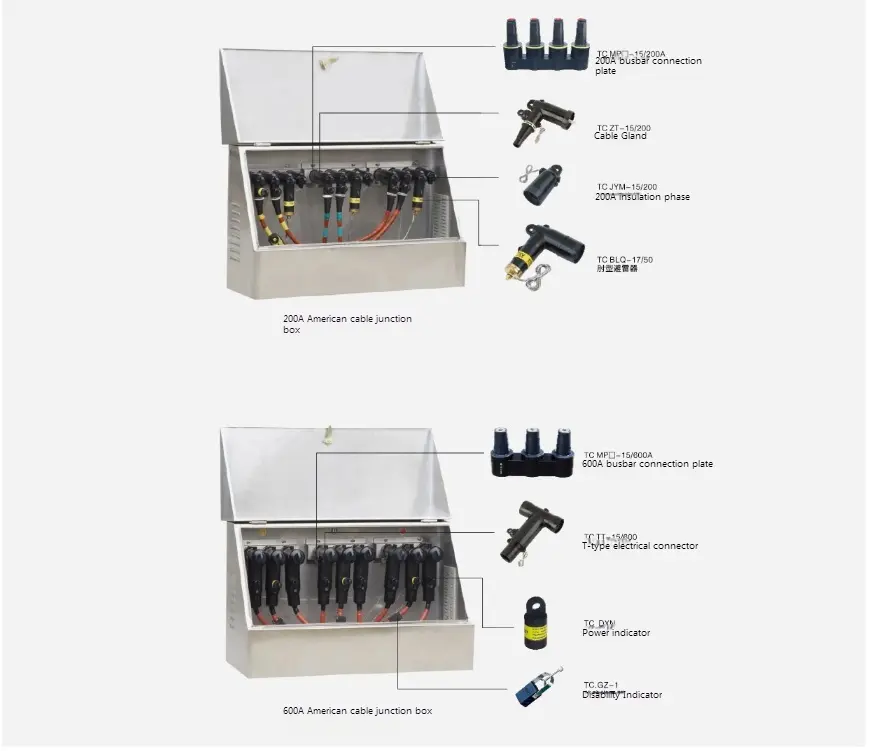

● مثال مخطط
