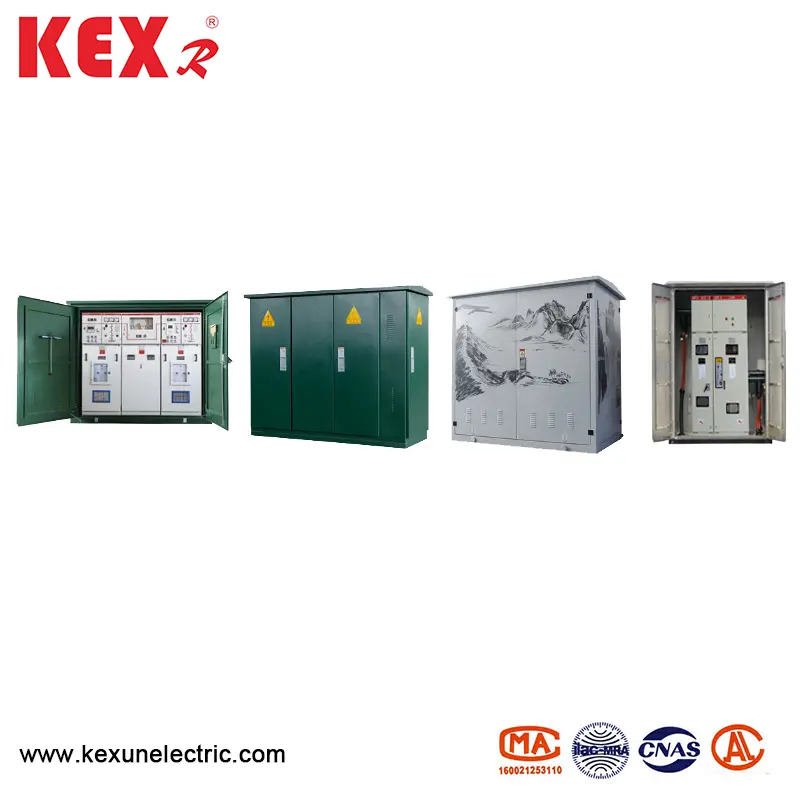

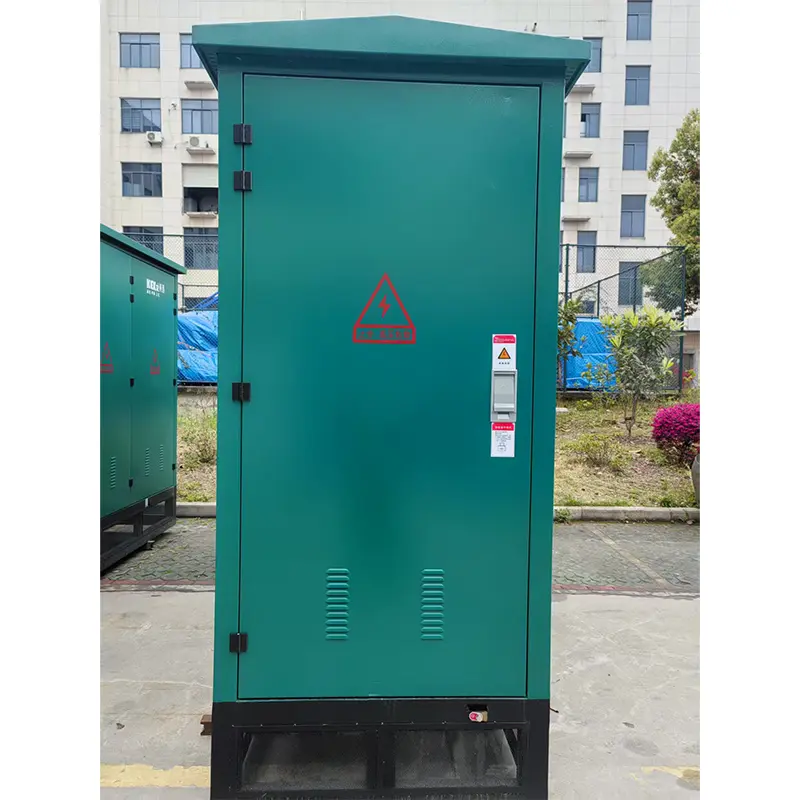

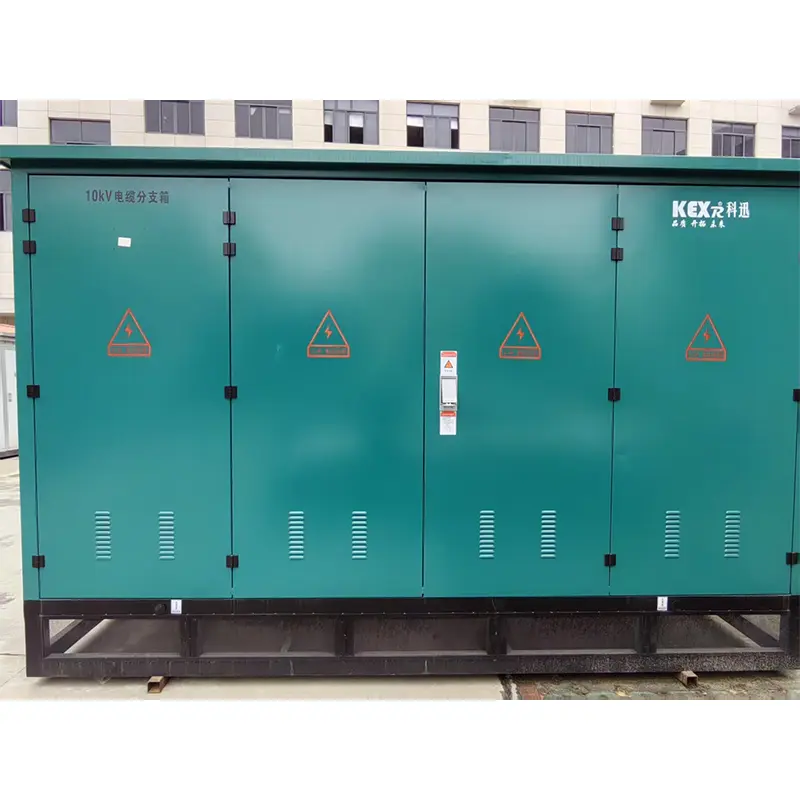

تحميل مربع فرع كبل التبديل

● نظرة عامة على المنتج

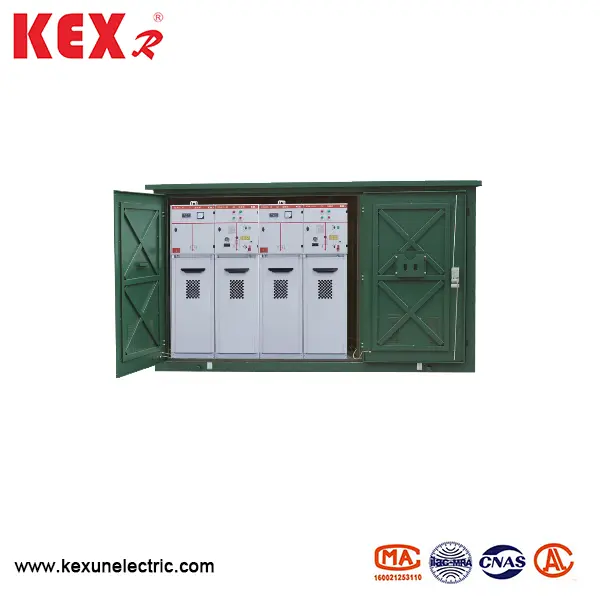

يتم تجميع مربع فرع مفتاح تحميل DFW مع مفتاح تحميل SF6 من ثلاث محطات ، مع فصل مبتكر للخطوط الواردة اليمنى واليمنى ، والحد الأدنى من التصميم الهيكلي وأقوى وظيفة تكوين الكابل ، مع ما يصل إلى 8 خطوط واردة وصادرة. لا يحتفظ مربع الفرع فقط بمزايا صندوق الصنور التقليدي ، ولكن لديه أيضًا بعض مزايا خزانة الشبكة الدائرية ، لذلك فهو معدات مثالية لإعادة بناء الشبكة الحضرية. الحجم الصغير ، وخالي من الصيانة ، والاقتصاد التقني الجيد ، وموثوقية عالية ، وتركيب بسيط ، واستخدام مناسب. يتميز مربع فرع الكبل مع مفتاح تحميل SF6 من حيث أن هناك ثلاثة مقصورات في المربع ، يتم إغلاق أحدها ، وتمتلئ المقصورة المختومة بغاز سداسي فلوريد كبريت صغير ، حيث يتم إيقاف تشغيل أكثر من مجموعة من الأحمال في وقت واحد. توجد آلية التشغيل لمفتاح التحميل في مقصورة محرك التشغيل ، وهناك منشورات الكابلات ومحطات الكابلات في مقصورة الكابل ، وتتصل محطات الكبل بمفتاح التحميل. مفاتيح التحميل في المقصورة المرفقة من مفتاح التحميل هي مفاتيح تحميل نوع التلامس الجدول الدوار ، ويتم تثبيت العمود الدوار لكل مفتاح تحميل على قطاع متماثل حول العمود بثلاث طبقات. يتم تجميع الكابلات الموجودة في مقصورة الكبل في ثلاث مراحل ، ويتم توزيع أطراف الكابلات الثلاثة في كل مجموعة بشكل متوازي وبشكل متميز بشكل غير مباشر. يتم توصيل كل محطة كبل رأسياً بخط كومة الكبل ، وخطوط كومة الكبل الثلاثة متوازية مع بعضها البعض. المقصورة المغلقة لها خط أنابيب لتخفيف الضغط.

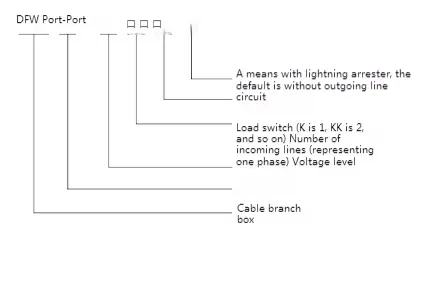

● المعنى النموذج

● المعلمة التقنية

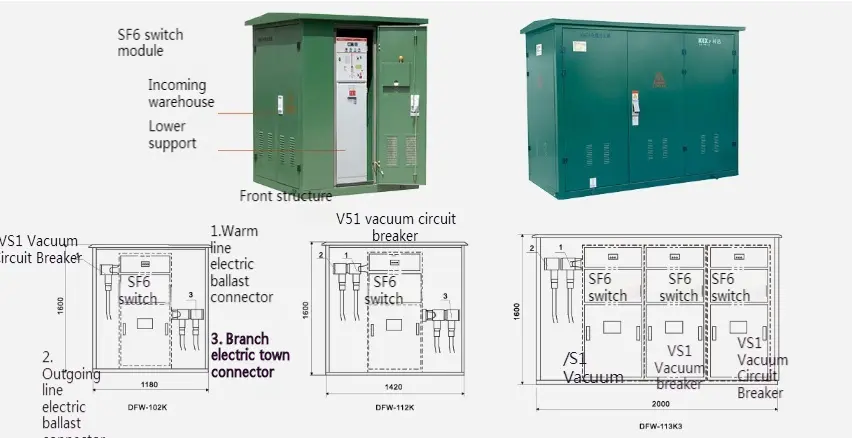

● مخطط مخطط

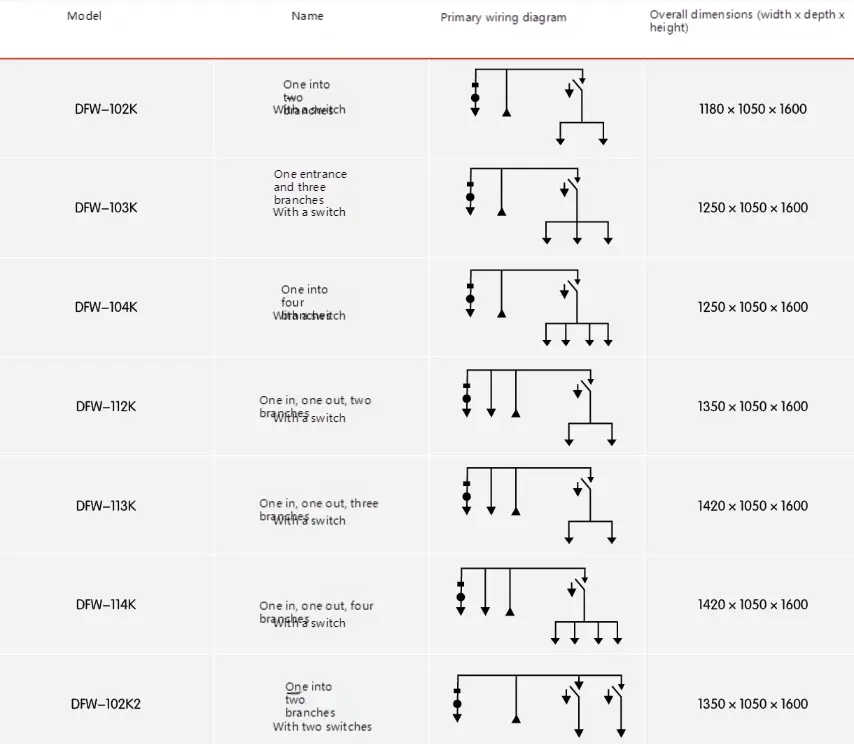

● مخطط مخطط الأسلاك النموذجي

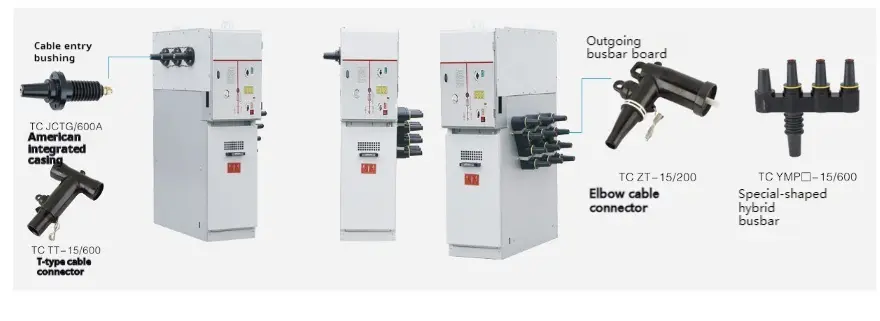

● مخطط تخطيطي لمربع فرع الكبل مع مفتاح تحميل SF6

● مربع فرع التحميل مفتاح التبديل مع مفتاح تحميل الفراغ (قاطع دائرة الفراغ)

اعتماد مجموعة مفتاح تحميل الفراغ العالي الجودة العالي الجودة ، تفصل بذكاء الخطوط الواردة اليمنى واليمين والصادرة ، وأصغر تصميم هيكلي ، وأقوى وظيفة تكوين الكابلات ، والخطوط الواردة والصادرة يمكن أن تصل إلى 8 قنوات. لا يحتفظ مربع الفرع فقط بمزايا صندوق الصنور التقليدي ، ولكن لديه أيضًا بعض مزايا خزانة الشبكة الدائرية ، لذلك فهو معدات مثالية لإعادة بناء الشبكة الحضرية. الحجم الصغير ، وخالي من الصيانة ، والاقتصاد التقني الجيد ، وموثوقية عالية ، وتركيب بسيط ، واستخدام مناسب. يتميز مربع فرع الكابل مع مفتاح تحميل الفراغ (قاطع دائرة الفراغ) من حيث أن هناك ثلاثة مقصورات في المربع ، يتم إغلاق أحدها ، وتقع آلية التشغيل لمفتاح التحميل أمام مربع الفرع مباشرة ، والتي يمكن أن تحقق العملية اليدوية أو الكهربائية. هناك حصص الكابلات ومحطات الكابلات في مقصورة الكبل ، وتتصل محطات الكبل بمفتاح التحميل. يمكن حماية مقصورات الكابلات باستخدام الصمامات إذا كان ذلك مطلوبًا من قبل مخطط التصميم ، ويتم تنوع مخطط التصميم ، والذي يمكن أن يدرك وظائف القياس عن بعد والتحكم عن بُعد والاتصالات عن بُعد.

◆ المعلمة الفنية

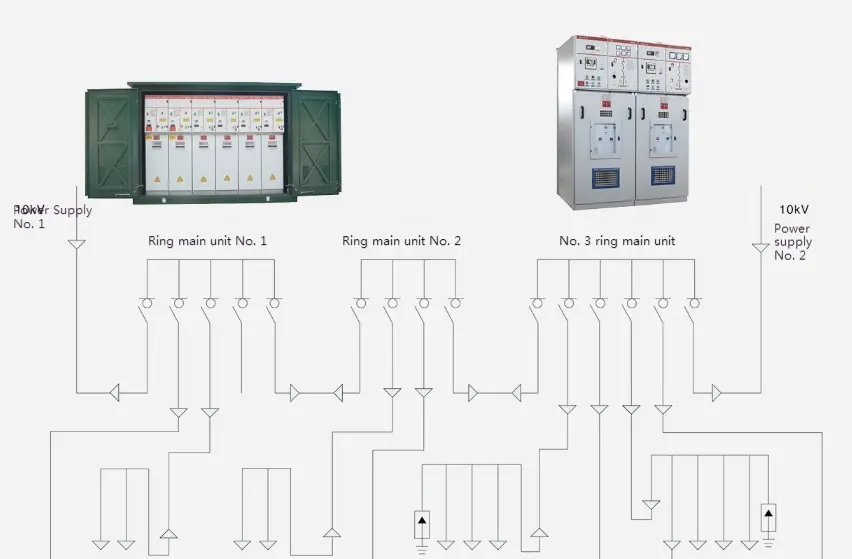

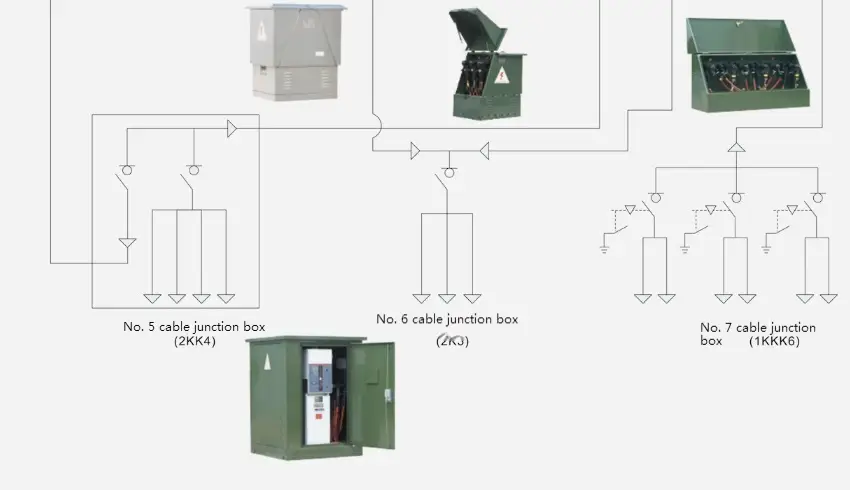

● مخطط النظام الأساسي النموذجي
