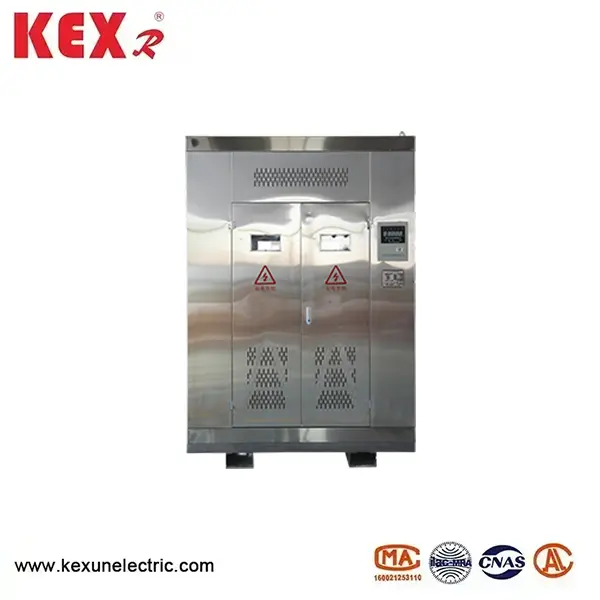

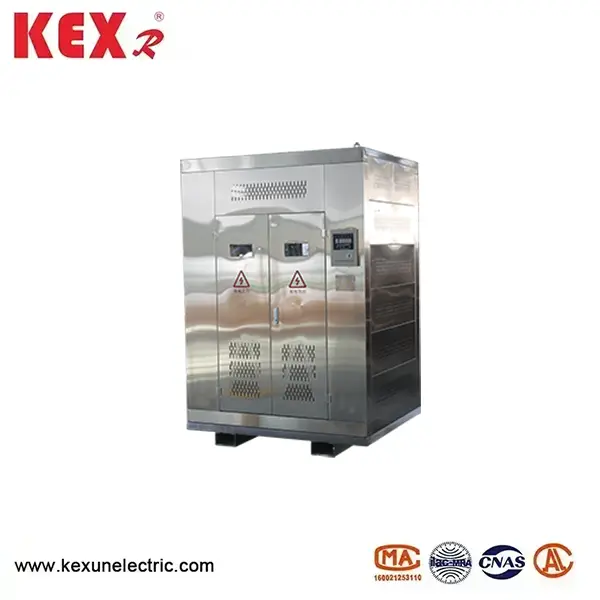

محول التعدين من النوع الجاف
يعد محول التعدين من نوع KSG ، والذي يتم إنتاجه خصيصًا بواسطة Kexun Electric في مصنع الصين ، مناسبًا للمحطة الفرعية المركزية ، والساحة السفلية ، وقناة مدخل الهواء الرئيسية ، وقناة مدخل الهواء الرئيسية في منجم الفحم تحت الأرض ، وهي مناسبة أيضًا للبيئة الرطبة للنفق كمحول توليد كهربائي أو الجهاز الكهربائي.
النموذج: KSG
العلامة التجارية ： Kexr
النموذج: KSG
العلامة التجارية ： Kexr
● استخدام ظروف محول التعدين من نوع KSG
▶ الارتفاع: لا يتجاوز 1500 متر ، سيتم شرح الظروف الخاصة بشكل منفصل ؛
▶ درجة الحرارة البيئية: درجة الحرارة القصوى+40 "C ، الحد الأقصى لدرجة الحرارة الشهرية+25 *C ، الحد الأدنى لدرجة الحرارة -20 *C
▶ الرطوبة النسبية للهواء لا تتجاوز 95 ٪ (عند+25 درجة مئوية) ؛
▶ في بيئة الغاز أو البخار التي لا تضر العزل ؛
▶ مثبت في مناجم تحت الأرض حيث يوجد غبار الفحم والغاز ، ولكن لا يوجد خطر على الانفجار ؛
▶ الشكل الموجي لجهد إمداد الطاقة هو موجة جيبية تقريبًا ؛
● محول التعدين من النوع الجاف KSG تلبي المعايير أدناه
GB/T12173-2008 Quipment العامة الكهربائية للتعدين
GB1094.11-2007 محولات طاقة النوع الجاف
GB/T10228-2015 المعلمات الفنية ومتطلبات محولات الطاقة الجافة
GB/T3955-2006 Mining General Power Transformers
مستوى حماية شل GB4208-2008
دليل تحميل GB/T17211-1998 لمحولات الطاقة الجافة
GB3836.1-2010 المعدات الكهربائية لبيئات الغاز المتفجر الجزء 1: المتطلبات العامة
GB3836.2-2010 المعدات الكهربائية لأجواء الغاز المتفجرة الجزء 2: نوع إثبات الانفجار "D تصميم وتصنيع وفحص المعايير ذات الصلة مثل GB1094.1-2013 محولات الطاقة الجزء 1 الأحكام العامة.
● خصائص محول التعدين من نوع KSG
تتمتع المحولات العامة من النوع الجاف في KSG بقدرة قوية على الرطوبة ، وأداء جيد مثبط اللهب ، ومواد عزل مع خصائص إطفاء تلقائية ، فهي لا تنتج غازات ضارة عند مواجهة مصدر الحريق ، ولا تلوث البيئة ، ويسهل الحفاظ عليها.
يتكون الملف عالي الجهد للمحول من النوع الجاف من التعدين من اللف عالي الجودة من الأسلاك ، ويتم تلميع اللف براتنج الايبوكسي عالي الجودة تحت الفراغ. ملف الجهد المنخفض مصنوع من اللف من رقائق الراتنج والراتنج مسبقًا للف طبقة العزل. يعتمد النواة الحديدية عالية الجودة عالية الجودة الموصلية المغناطيسية عالية الجودة ملوثة بالحبوب الموجه للحبوب الباردة مع توسيع تطور صغير من نفس الدفعة. تبني طلاء لاصق الايبوكسي لإغلاق التآكل ومنعه. سعة التحميل الزائد لاستخراج المحول من النوع الجاف: في ظل ظروف التبريد الطبيعي (AN) ، يُسمح بسعة التحميل الزائد بتلبية المتطلبات في الجدول التالي (درجة الحرارة المحيطة 20 درجة مئوية):
|
٪ التيار ٪ |
20 |
30 |
40 |
50 |
60 |
70 |
|
وقت التشغيل (م) |
مستمر |
120 |
60 |
20 |
50 |
1 |
يتكون نظام التحكم في درجة الحرارة لمحولات التعدين من النوع الجاف KSG من وحدة تحكم درجة الحرارة وعنصر قياس درجة الحرارة مثبتًا في الجزء العلوي من اللف الجهد المنخفض ، وهو النقطة الأكثر سخونة للمنتج. 1T يدرك التحكم في درجة حرارة المحول ويعرض درجة حرارة البقع الساخنة لللفات A و B و C أثناء تشغيل المحول. إذا كانت درجة حرارة لف المحول مرتفعة للغاية بسبب تشغيل الحمل الزائد أو الخطأ ، فستصدر وحدة التحكم في درجة الحرارة إنذارًا ورحلة ، وسيكون لنظام التحكم في درجة الحرارة جهات اتصال سلبية للتنبيه والرحلات. عند استخدام تبريد الهواء القسري ، تحدد وحدة تحكم درجة الحرارة إدخال أو تبديل مروحة شهادة نظام بيئة التبريد بناءً على درجة حرارة اللف. يمكن أيضًا تثبيت واجهة اتصال RS485 اختياريًا للإدارة عن بُعد. يحتوي غلاف المنتج على مستوى حماية من P21 أو أعلى

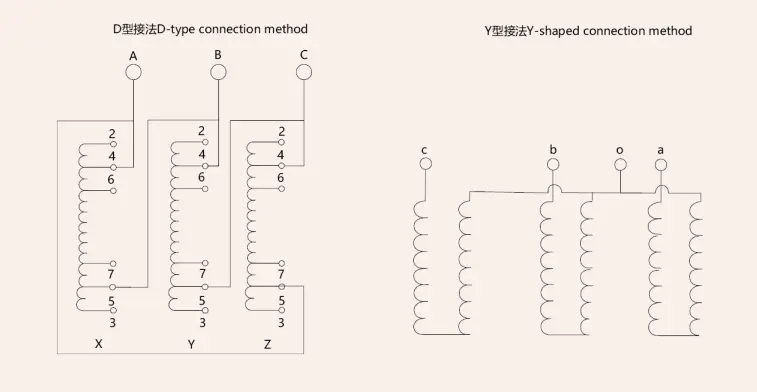

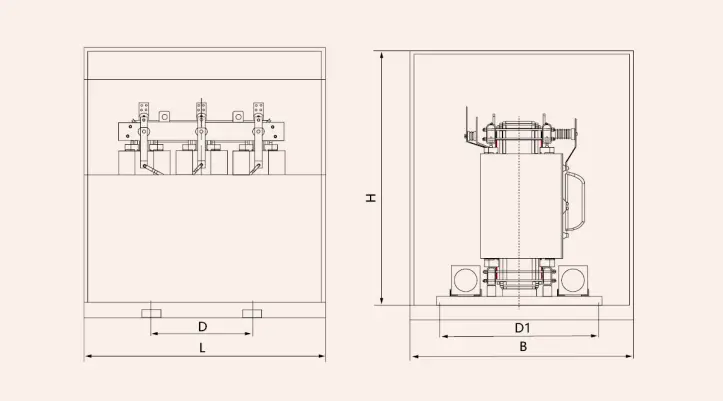

● الرسم التخطيطي وأبعاد التثبيت لمحول التعدين من النوع الجاف KSG
◆ المعلمات الفنية لمحول التعدين من نوع KSG
|
القدرة المقدرة (KVA) |
مزيج الجهد ونطاق الصنبور (٪) |
رقم المجموعة |
لا فقدان الحمل |
فقدان الحمل |
لا حمولة تيار (٪) |
مقاومة الدائرة القصيرة (٪) |
وزن (كجم) |
الأبعاد l*w*hmm |
||
|
HV (كيلو فولت) |
HV النطاق الأخير |
LV (KV) |
||||||||
|
50 |
6 أو 10
|
2* ± 2.5 أو ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
