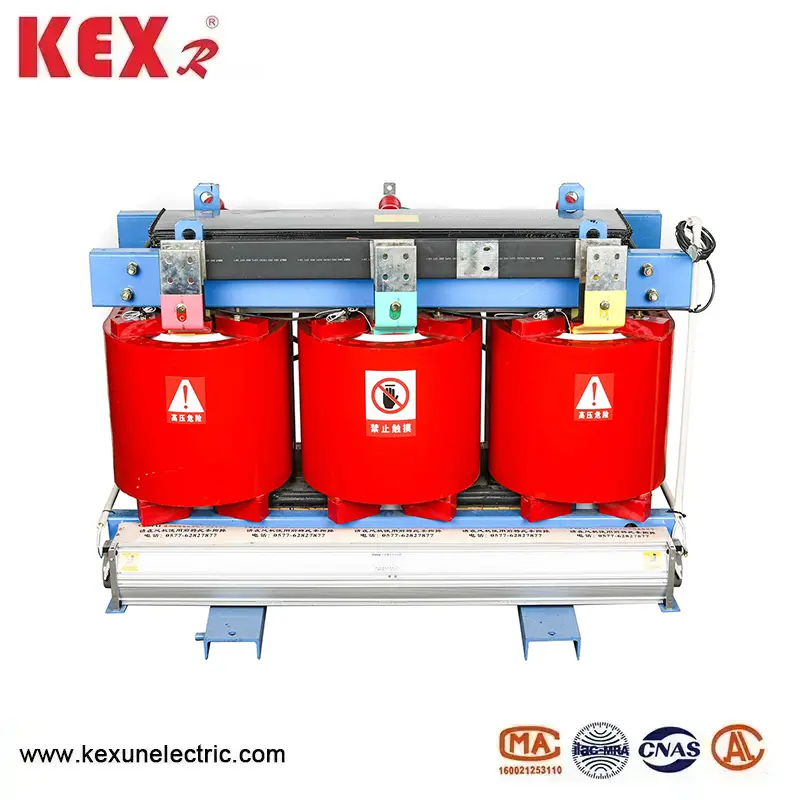

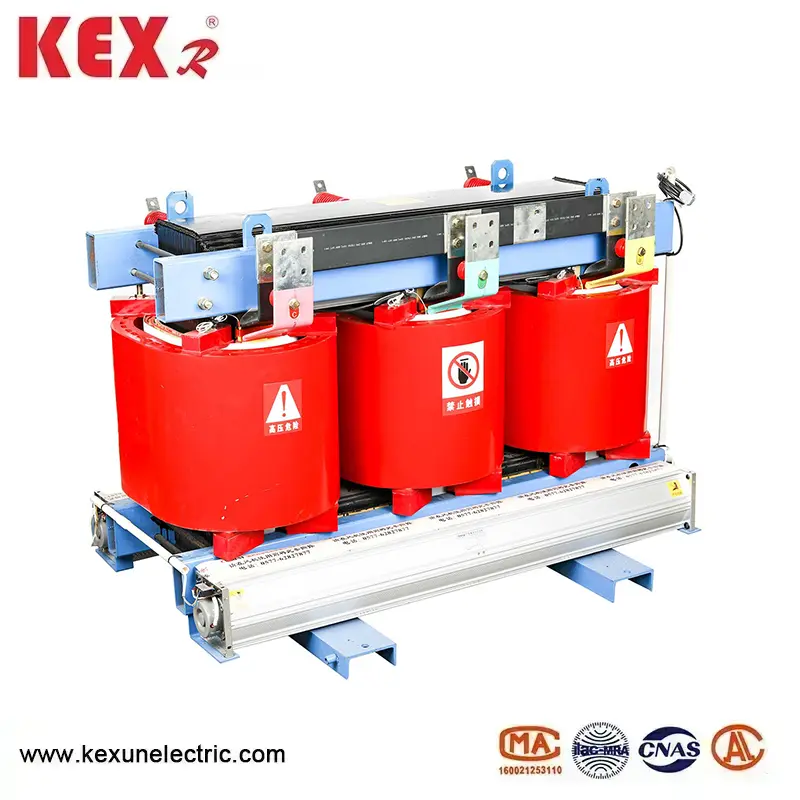

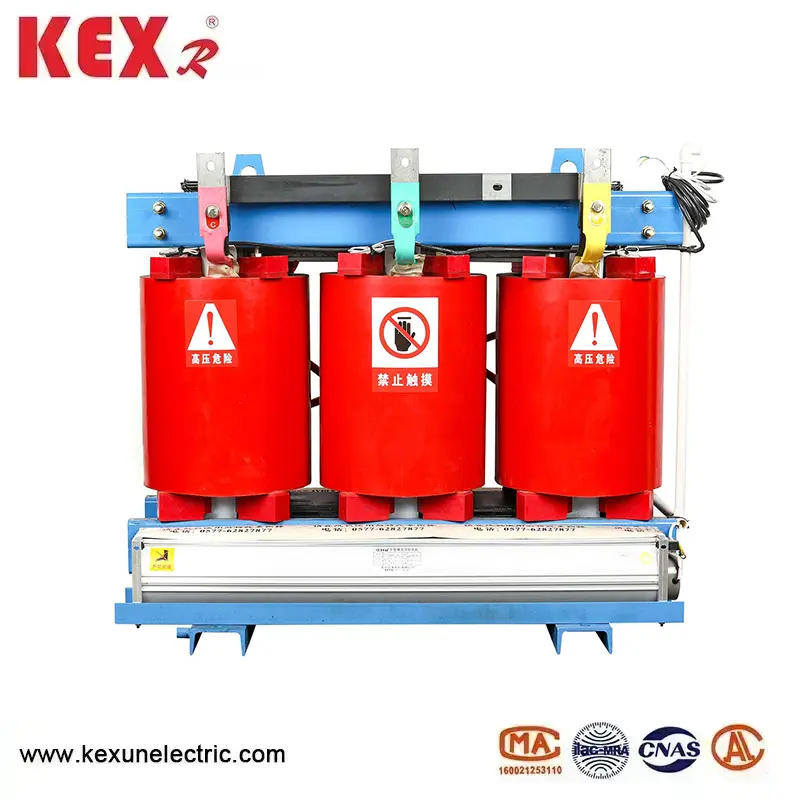

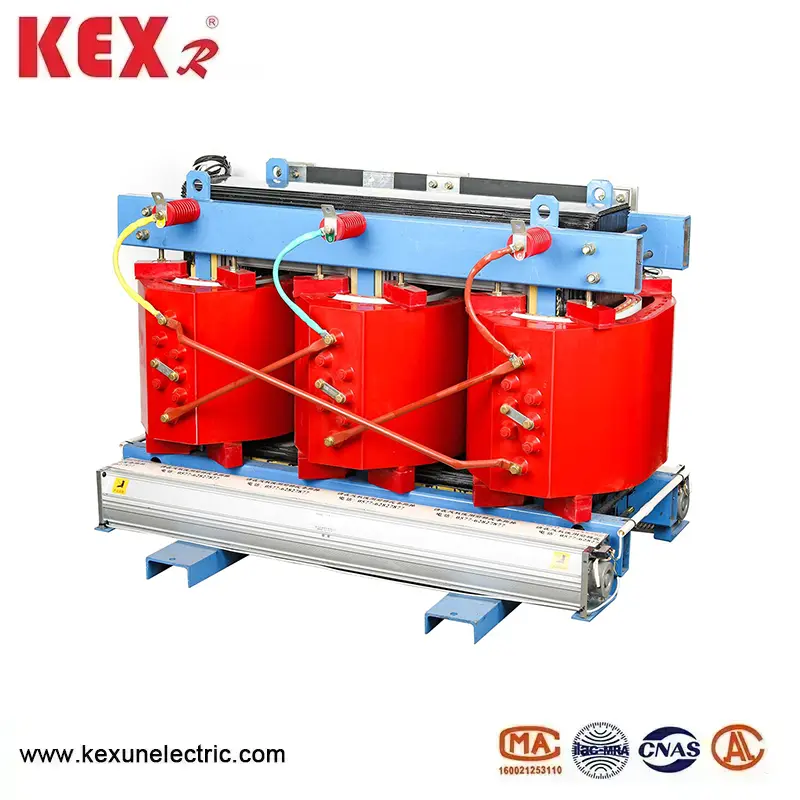

محول من النوع الجاف المعزول الراتنج

● مكونات من نوع SCB10 من النوع المحول الجاف المعزول

◆ جوهر المحول من النوع الجاف المعزول

يتكون النواة الحديدية من صفائح فولاذية السيليكون عالية الجودة المستوردة على البارد ، مع بنية مفصلية مائلة بالكامل. يرتبط العمود الأساسي بشريط لاصق غير منسوج من الفئة F ، ويتم تغليف سطح جوهر الحديد براتنجات الإيبوكسي لتقليل عدم وجود حمولة ، وضوضاء القلب الحديدية ، وقد خضعت المشابك والسحابات لعلاج سطحي خاص لتحسين جودة مظهر المنتج.

◆ لف الجهد المنخفض

يتبنى اللف المنخفض الجهد المنخفض من النوع الجاف المعزول الراتنج بنية رقائق ، والتي تحل مشكلة زاوية الحلزون المحورية عند استخدام تعديل الأسلاك ، مما يجعل المنعطفات أكثر توازناً. في الوقت نفسه ، يتبنى الملف قناة هواء التبريد المحورية ، مما يعزز قدرة تبديد الحرارة. يتم استخدام TDMD epoxy Resin prepreg بين طبقات اللف ، ويتم علاج الكل وتشكيله.

◆ الجهد العالي لف راتنج SCB10 من النوع الجاف المعزول

إن اللف عالي الجهد عبارة عن فراغ مع راتنج الايبوكسي مع مواد حشو ، مما يقلل بشكل كبير من التفريغ المحلي وتحسين القوة الكهربائية للملف. يتم رفع الجدران الداخلية والخارجية لللف لوحات شبكية من الألياف الزجاجية ، مما يعزز القوة الميكانيكية للملف وتحسين قدرة المنتج على مقاومة الدوائر القصيرة المفاجئة ، لا تتشقق كول أبدًا.

◆ عملية التصنيع

يتم تشغيل لفائف من نوع SCB10 من النوع الجاف المعزول من النوع الجاف على آلة متعرج عالية الدقة ، ويعتمد اللف المنخفض الجهد بنية لف الرقائق. عندما تكون سعة المحول كبيرة ، هناك قناة تهوية. بعد الانتهاء من اللف ، يتم تنفيذ تجفيف الفراغ ، ويتم تشغيل عملية صب وعلاج بأكملها بالكامل وفقًا لمتطلبات العملية ، يجب مراقبة جميع العمليات وضبطها بدقة وفقًا للموقف. تضمن عملية التصنيع الدقيقة للسكب أن الملف لا يحتوي على فقاعات أو فراغات ، مما يؤدي إلى تشغيل محول عالية الجودة.

◆ نظام التحكم في درجة الحرارة ونظام تبريد الهواء

يتم اعتماد مروحة تبريد أعلى التدفق المتقاطع ، والتي لها خصائص منخفضة الضوضاء ، وضغط الهواء العالي ، والمظهر الجميل ، مما يعزز سعة التحميل الزائد لمحول من النوع الجاف المعزول من نوع SCB10.

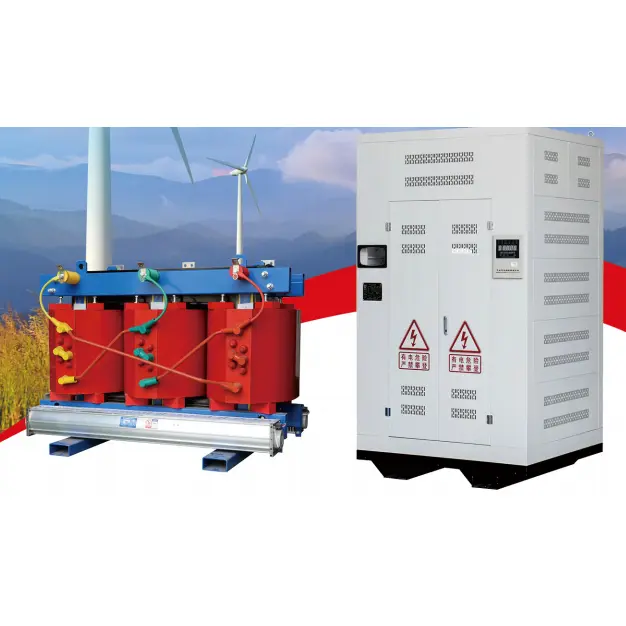

◆ حماية الغلاف والإخراج بوسار

توفر القشرة الواقية مزيدًا من حماية السلامة للمحول ، مع مستويات حماية IP20 و LP23 وما إلى ذلك ، وتشمل مادة الصدفة صفيحة فولاذية مفصلة على البارد ، ولوحة فولاذية مقاومة للصدأ ، وما إلى ذلك ، للمستخدمين للاختيار من بينها ، ويمكن أيضًا استخدام الخطوط المنتهية الصادرة من الجهد المنخفض ، ويمكن أيضًا استخدام الأساليب الصادرة الخاصة بالمستخدمين.

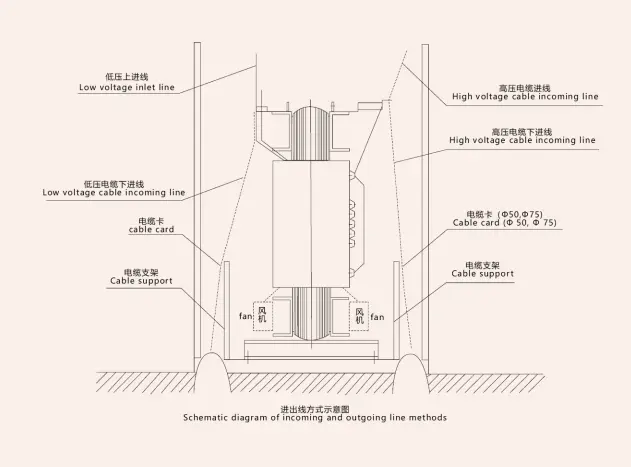

◆ طريقة الخط الصادر المحول

يمكن تصنيع الخطوط الصادرة التقليدية ، والبافذ المرفقة القياسية ، والخطوط الصادرة الجانبية القياسية وفقًا لنماذج الواجهة المختلفة ، ويمكن أيضًا تصميم الأساليب الصادرة الخاصة وفقًا لمتطلبات المستخدم.

◆ المعايير والمعلمات ذات الصلة

GBT10228-2015.GB1094.11-2007

JBT10088-2004 ، GB4208-1993

الجهد العالي المصنفة: 10 (11،10.5،6.6،6.3،6) كيلو فولت

الجهد المنخفض المقنن: 0.4 كيلو فولت

مجموعة الاتصال: Dyn11 أو Yyno

نطاق الصنبور العالي الجهد: + 5 أو + 2x2.5 ٪

مستوى العزل: LL75AC35/LI0AC5

التردد: 50 هرتز

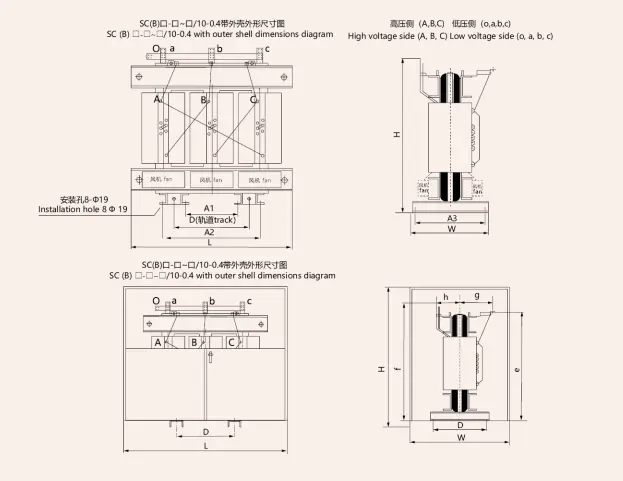

◆ ظهور وتثبيت بُعد من نوع SCB10 من النوع المحول الجاف المعزول

◆ المعلمات الفنية من 10KV SCB10 نوع المحول الجاف المعزول
