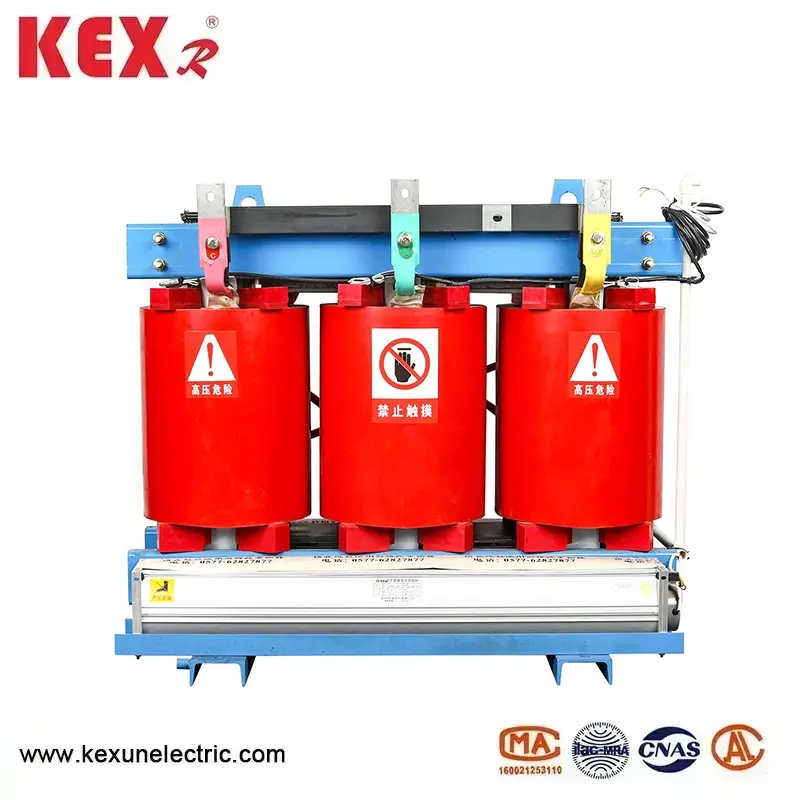

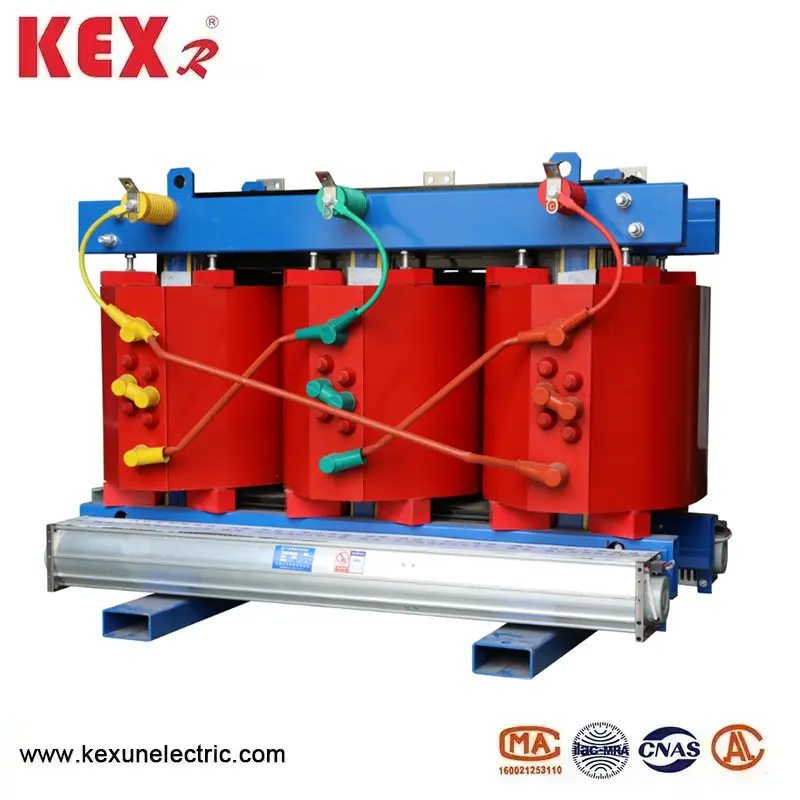

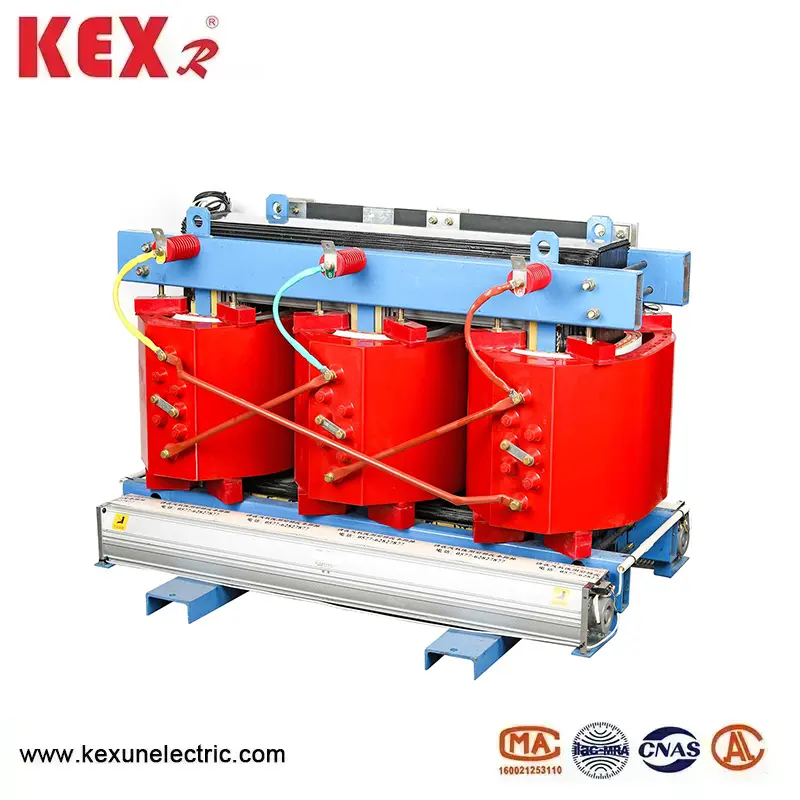

محول من النوع الجاف الصديق للبيئة

◆ جوهر نوع SGB10 نوع محول جاف من النوع الجاف

يتكون النواة الحديدية من صفائح الصلب السيليكون العالية ذات الجودة العالية المستوردة للحبوب المكدسة معًا. يعتمد هيكل المفصل المائل 45 ° بالكامل على جهاز تثبيت مرن بين اللف واللبات الحديدية ، مما يمكّن المحول من وجود فقدان منخفض وضوضاء. جميع. يتم تثبيت اللف بواسطة وسادات مرنة ، ويمكن أن يقلل بنية التخزين المؤقت من مستوى الاهتزاز وضوضاء اللف.

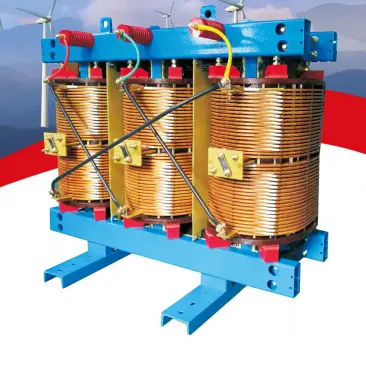

◆ لفائف الجهد العالية والمنخفضة

تتكون ملفات الجهد العالية والمنخفضة من مواد عزل Nomex ويتم تشريبها مرارًا وتكرارًا بالطلاء التشبني الخالي من المذيبات باستخدام معدات الضغط الفراغ VPL ، ثم خبزها وعلاجها في درجات حرارة عالية عدة مرات. يتبنى ملف الجهد العالي بنية مستمرة ذات قوة ميكانيكية عالية وظروف تبديد حرارة جيدة ، وتجنب عيوب الجهد العالي للطبقة البينية ، وقدرة تبديد الحرارة الضعيفة ، والانهيار الحراري السهل ، والقوة الميكانيكية المنخفضة للملفات الأسطوانية متعددة الطبقات ، وبالتالي تحسين موثوقية المنتجات ؛ يتبنى ملف الجهد المنخفض البنية الحلزونية التيار الهوائية رقائق أو طولية. يتمتع الملف المشرب بالمقاومة الممتازة للرطوبة ويمكن أن يقاوم التأثيرات بشكل أكثر فعالية ، وليس له تشققات أو إفرازات جزئية ، وسهلة الجفاف ، والتحلل ، وإعادة التدوير بعد عمر خدمتها ، وحماية البيئة.

◆ شل

إذا لزم الأمر ، يمكن لـ Kexun Electric أن يوفر للقذائف مستويات حماية من IP20 أو IP23. معنى مستوى حماية العلبة LP20 هو أن الأشياء الخارجية الصلبة التي يبلغ قطرها 12 مم لا يُسمح بالدخول. لضمان تداول هواء التبريد ، أسفل وأعلى القشرة مصنوعة من ألواح الشبكة

◆ حماية الحرارة

لاتخاذ تدابير وقائية ضد ارتفاع درجة حرارة الملفات ، تم تجهيز محول من النوع الجاف الصديق للبيئة SGB10 من 315KVA وما فوق مع جهاز حماية عرض درجة الحرارة. يستخدم هذا الجهاز عناصر استشعار درجة الحرارة المضمنة في لف الجهد المنخفض كمصدر إشارة لأداة العرض الرقمية. عندما تتغير درجة الحرارة داخل اللف في الجهد المنخفض ، تعرض أداة شاشة العرض الرقمية لدرجة الحرارة قيمة درجة حرارة جديدة وتؤدي وظائف التحكم والإنذار بناءً على قيمة درجة الحرارة هذه لحماية المحول.

◆ سعة التحميل الزائد

يتبنى المحول الجاف الصديق للبيئة SGB10 هيكلًا جديدًا ومواد جديدة وعمليات جديدة ، مع ظروف تبديد الحرارة الجيدة ، والحياة الحرارية الطويلة ، وقدرة الحمل الزائد القوي للغاية ، يمكن أن تعمل بأمان وموثوقة لفترة طويلة تحت 120 ٪. في البيئة الـ 23 القديمة ، ليست هناك حاجة لتبريد المعجبين ويمكن أن تعمل عند الحمل الكامل لفترة طويلة.

◆ الأمن

يعد المحول الجاف الجاف من نوع SGB10 من النوع الجاف هو أعلى محول من نوع السلامة الجاف المتاح اليوم ، وجميع مواد العزل غير قابلة للاحتراق ، وينطفئ ذاتيًا ، وغير سامة ، ويحتوي على أقل من 10 ٪ من المواد القابلة للاشتعال مقارنةً بالمنتجات الإيبوكسي. المحولات الإبوكسي يلقي. يوضح SG (B) 10 منتج جديد أداءً فائقًا في التطبيقات ذات متطلبات السلامة العالية ، والظروف الرطبة والساخنة ، وسوء التهوية ، مثل الطاقة ، ومترو الأنفاق ، والكيمياء. الصناعات المعدنية.

◆ مقاومة رطوبة ممتازة

إن نظام العزل NOMEX "لمحول النوع الجاف الصديق للبيئة SGB10 قادر على صياغة غزو الرطوبة. إن إجراء معدات VPL المتقدمة وتكنولوجيا التشريب الفراغية ، يمكن أن يكون الطلاء المتبادل عالي الجودة معترف به من قِبل U متناغم بشكل مستمر لفترة طويلة في درجات حرارة 180 'C.

◆ حجم أصغر ووزن أخف وزنا

يستخدم محول النوع الجاف الصديق للبيئة SGB10 Dupont Nomex@ كمواد العزل الرئيسية ويستخدمها كنظام عزل هجين في أهم نقطة من المحول ، مما يقلل من حجمه ووزنه مقارنةً براتنجات الإيبوكسي في المحولات ذات السعة نفسها.

◆ حماية البيئة

يمكن أن يتحلل المحول الجاف الصديق للبيئة SGB10 وإعادة تدويره بعد عمر خدمته ، مع التغلب على عيب محولات راتنجات الإيبوكسي الجافة التي لا يمكن تحللها وتلويث صبغة البيئة إلى تصلب ودمج الألياف الزجاجية والزجاجية في حياة كاملة بعد الخدمة.

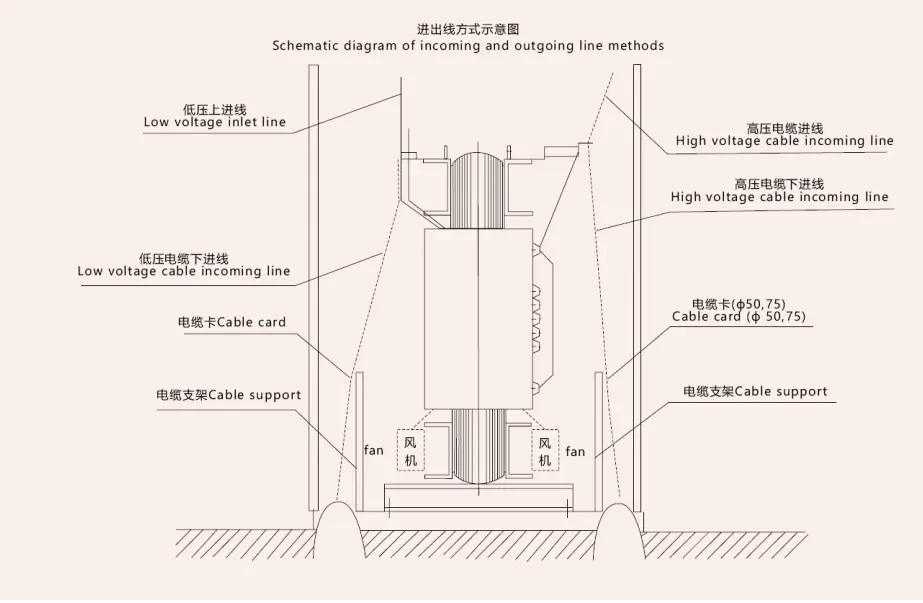

◆ سلك الرصاص

يتم تثبيت محطة الإخراج عالية الجهد في الجزء العلوي من اللف ، ويقع الصنبور في منتصف اللف. في حالة انقطاع التيار الكهربائي ، يتم تغيير الصنبور من خلال قطعة توصيل لضبط جهد الخرج. المحطة الصادرة من الجهد المنخفض هي شريط موصل من نوع اللوحة ، وهو متصل بشكل موثوق بالقطاع الصادر من خلال البراغي.

◆ المعايير ذات الصلة

GB1094.11-2007 "محولات النوع الجاف"

GB/T10228-1997 "المعلمات التقنية و

متطلبات محولات الطاقة من النوع الجاف "

GB/T17211-1998 "دليل التحميل لمحولات الطاقة الجافة"

JB/T10088-2004 "مستوى الصوت من محولات الطاقة 6-220KV"

GB4208-1993 "درجات الحماية التي توفرها العبوات (رمز LP)"

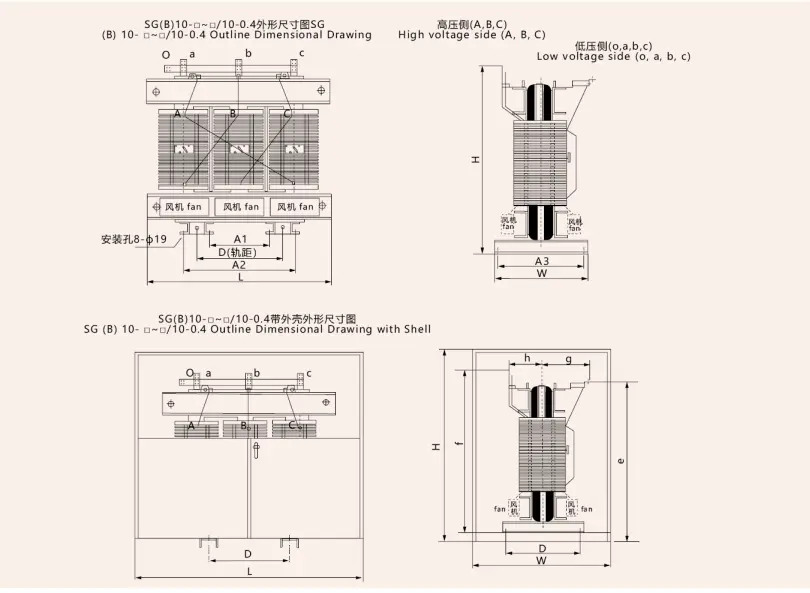

◆ أبعاد المظهر والتركيب لمحول نوع من النوع الجاف الصديق للبيئة SGB10

◆ المعلمات الفنية من 10KV SGB10 نوع المحول الجاف الجاف الجاف
