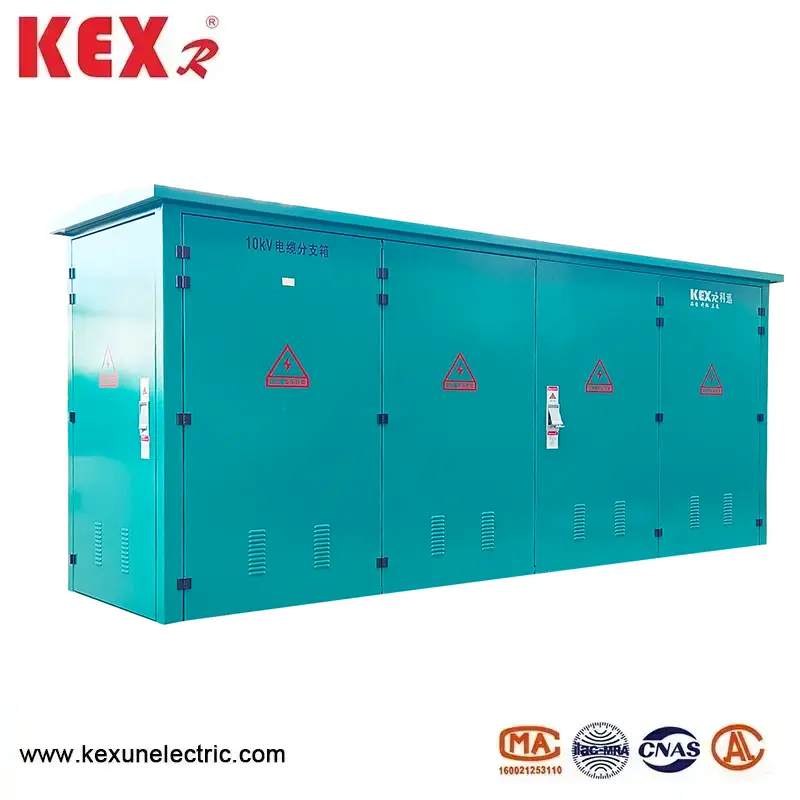

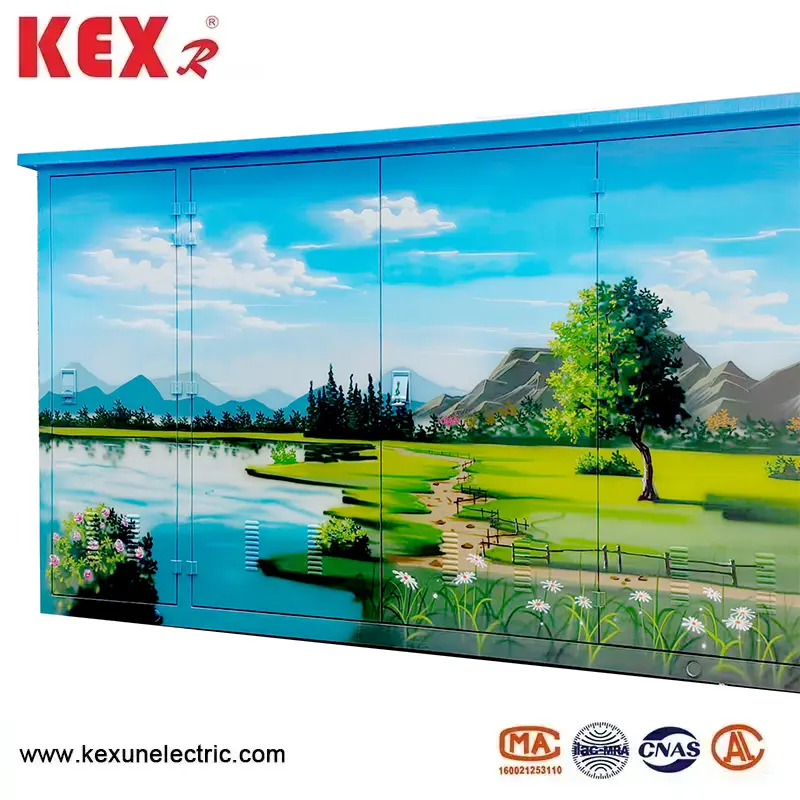

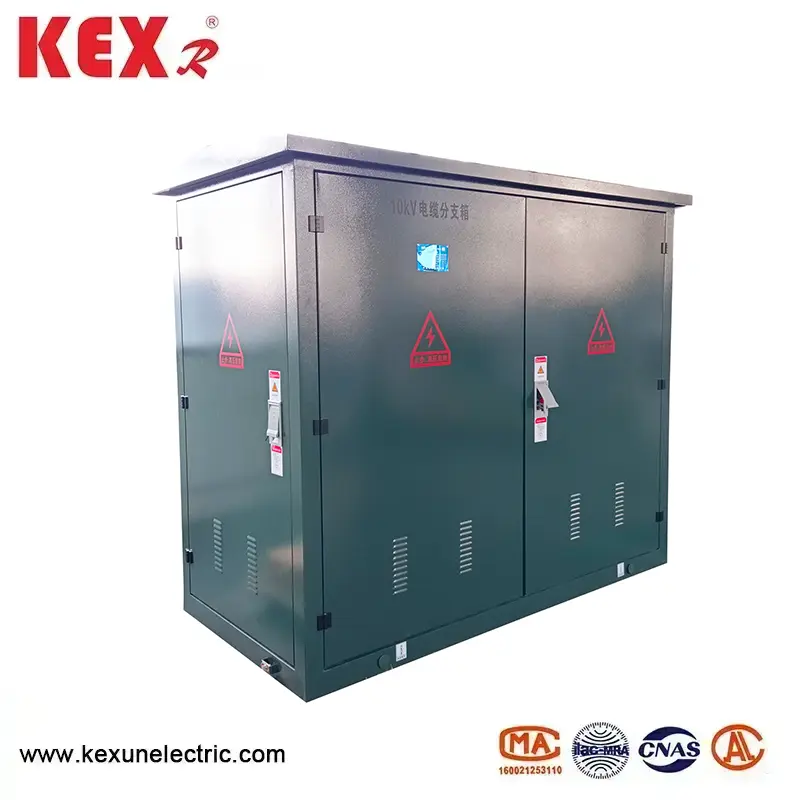

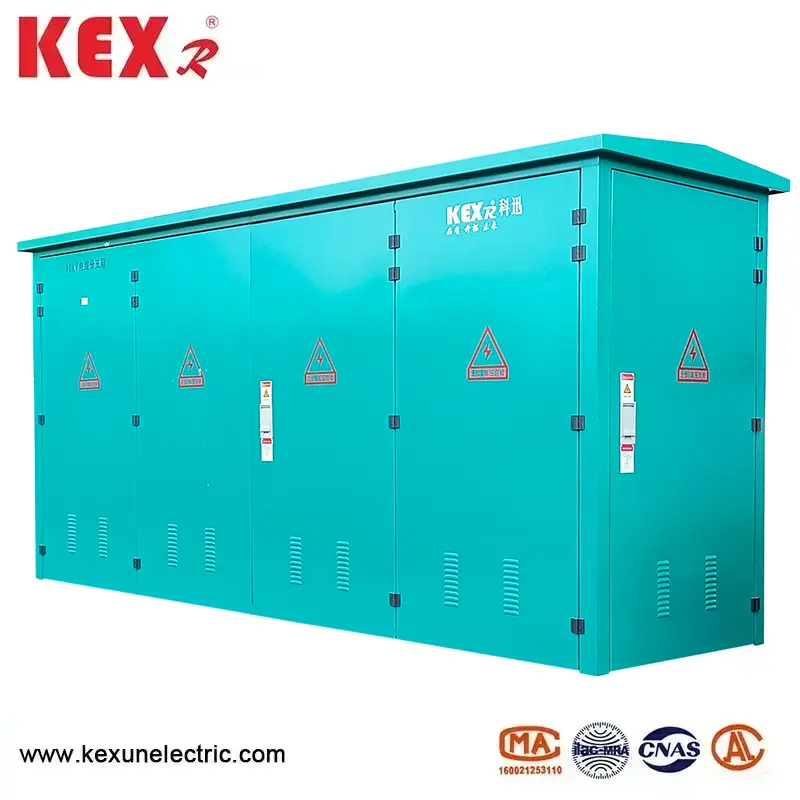

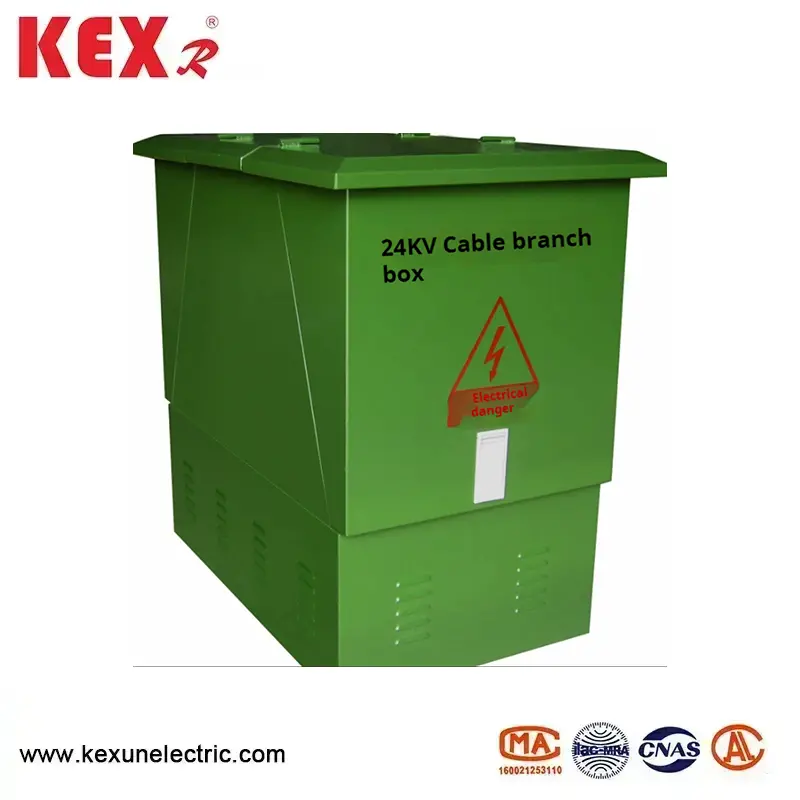

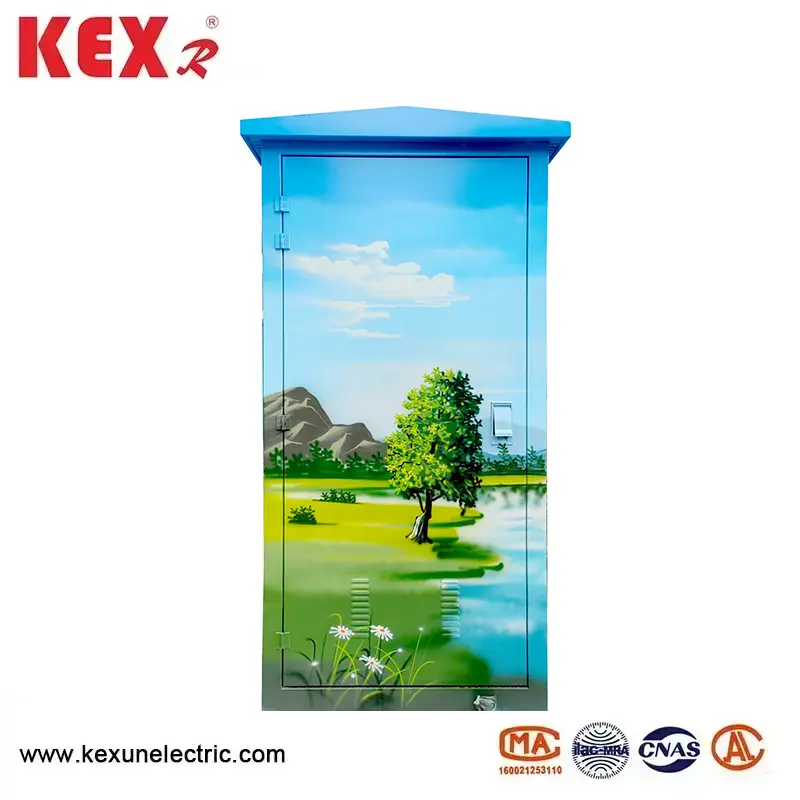

صندوق تقسيم الكابلات 24 كيلو فولت

●الخصائص الأساسية لصندوق تقسيم الكابلات بجهد 24 كيلو فولت

◀ درجة الجهد الكهربي: صندوق تقسيم الكابلات 24 كيلو فولت الجهد المقدر هو 24 كيلو فولت (يتوافق مع معيار IEC 62271-200 أو GB/T 11022).

◀ ختم معزول بالكامل: الأجزاء الحية معزولة بعزل صلب أو غاز SF6، بدون موصل مكشوف، ومقاوم للغبار ومقاوم للماء (IP65/IP67).

◀ تقنية المكونات الإضافية على النمط الأوروبي: موصلات الكابلات المحمية من النوع T أو النوع الكوع قياسية، كما يتم دعم المكونات الإضافية المباشرة (تتطلب أدوات خاصة).

◀ التوسع المعياري: يمكن دمج الوحدات القياسية (مثل 1 بوصة و4 خارج و2 بوصة و6 خارج) بمرونة لدعم توسيع السعة لاحقًا.

●صندوق تقسيم الكابلات 24 كيلو فولت هيكلي نموذجي

◀ الصندوق مصنوع من الفولاذ المقاوم للصدأ /SMC، وهو مقاوم للتآكل وتصميم خارجي (-40 درجة مئوية ~+70 درجة مئوية).

◀ الحافلة المعزولة مصنوعة من النحاس أو الألومنيوم، مغلفة بطبقة عازلة من مطاط السيليكون / EPDM، ومستوى العزل هو ≥50kV (تردد الطاقة يتحمل الجهد).

◀ موصل الكابل

موصل إضافي محمي بجهد 24 كيلو فولت (مثل نوع RIP وعزل EPDM) مع نقطة اختبار (اختياري).

◀ يمكن تجهيز جهاز الحماية بمؤشر خطأ الدائرة القصيرة والعرض المباشر ومانع الصواعق.

محطة التأريض لصندوق نظام التأريض + تأريض درع الكابل، مقاومة التأريض ≥4Ω.

●سيناريوهات التطبيق النموذجية لصندوق تقسيم الكابلات بجهد 24 كيلو فولت، وهي هيكلية نموذجية

◀ محطة طاقة جديدة: استغلال خط تجميع طاقة الرياح البحرية 24 كيلو فولت.

◀ المنطقة الصناعية: فرع كابل لمحرك أو محول الجهد العالي.

◀ حقل منجم/نفط: صندوق فرعي 24 كيلو فولت مقاوم للانفجار (Ex d IIC T4).

◀ شبكة التوزيع الحضرية ذات الجهد العالي: مخطط بديل لخزانة شبكة حلقة الكابل (مساحة توفير)

●استخدام شروط صندوق تقسيم الكابلات من النوع الأوروبي 24KV

درجة الحرارة المحيطة لصندوق توزيع الكابلات من النوع الأوروبي 10KV: -30~40°C

سرعة الرياح: تعادل 34 م/سل ولا تزيد عن 700 بال

الرطوبة: متوسط ​​الرطوبة النسبية اليومية لا يزيد عن 95%

متوسط ​​الرطوبة النسبية الشهرية لا يزيد عن 95%

 مقاومة للصدمات: لا يزيد التسارع الأفقي عن 0.4 م/ث²، والتسارع الرأسي لا يزيد عن 0.15 م/ث²

ميل موقع تركيب صندوق توزيع الكابلات من النوع الأوروبي: أقل من 3

بيئة التثبيت: لا ينبغي أن يكون الهواء المحيط ملوثًا بشكل واضح بالغاز المتآكل والقابل للاحتراق وبخار الماء وما إلى ذلك، ويجب ألا يهتز موقع التثبيت بعنف.

● المعلمة الفنية لصندوق تقسيم الكابلات من النوع الأوروبي بقدرة 24 كيلو فولت

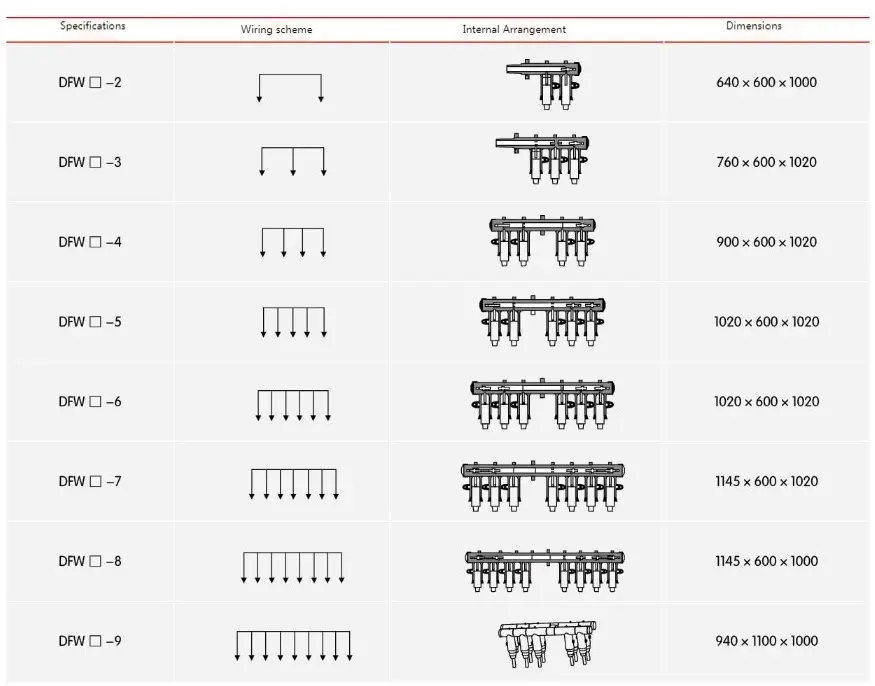

● صندوق تقسيم الكابلات من النوع الأوروبي بقدرة 24 كيلو فولت، وصف رقم الطلب

التعليمات

س: موك من صندوق فرعي 24KV

ج: يمكننا حتى بيع مجموعة واحدة.

س: الضمان لهذا النوع من المنتجات؟

ج: 12 ~ 24 شهرًا
