صندوق تقاطع الكابل 35kV

○ الميزة الرئيسية لصندوق تقاطع الكابلات 35KV

▶ الجهد المقنن: 35 كيلو فولت (يتوافق مع معايير IEC 62271-200 و GB/T 11022).

▶ العزل الكامل وختم كامل: تم اعتماد عزل صلب (مثل راتنج الايبوكسي ومطاط السيليكون) أو عزل الغاز SF6 ، ولا يوجد موصل عاري ، مع درجة الحماية من IP65/IP67.

▶ تقنية المكونات الإضافية الأوروبية: موصلات كبل المكونات ذات المكونات الإضافية القياسية (دعم التشغيل المباشر (مطلوب أدوات خاصة).

▶ التصميم المعياري: يمكن توسيع الخطوط الواردة والصادرة بمرونة (مثل 1 في ، 3 Out ، 2 في و 4 خارج).

▶ الاختيار الذكي: يمكن دمج مؤشر الصدع ، مستشعر درجة الحرارة ، DTU (محطة التوزيع).

○ التركيب الهيكلي النموذجي لصندوق تقاطع كابل 35kV

▶ المربع

المادة الفولاذ المقاوم للصدأ /SMC مركب مقاومة للتآكل ومناسبة للاستخدام في الهواء الطلق (-40 ℃ ~+70 ℃).

▶ حافلة معزولة

موصل النحاس أو الألومنيوم ، عزل مطاط السيليكون /EPDM ، وتير الطاقة الصمود الجهد ≥70kV ، البرق دافع 170 كيلو فولت.

▶ موصل الكابل

موصلات المكونات الإضافية المحمية 35kV (مثل نوع T-type و Chorbow-type) مع نقاط اختبار (اختيارية).

▶ جهاز الحماية

يمكن تحديد صانعي البرق ، ومؤشر خطأ الدائرة القصيرة وشاشة LIVE.

▶ نظام التأريض

يرتكز الصندوق وطبقة التدريع على الكابل بشكل موثوق (مقاومة الأساس ≤4Ω).

○ 35 كيلو فولت في صندوق تقاطع الكابلات وتشغيلها وصيانتها

 ◆ متطلبات التثبيت

تجريد الكابلات والقطع: تطابق بدقة مع مواصفات المفصل (خطأ 1 مم) لتجنب إتلاف طبقة العزل.

▶ تثبيت الموصل: قم بتنظيف سطح التلامس وتطبيق شحوم السيليكون لمنع الأكسدة. تشديد مع وجع عزم الدوران (على سبيل المثال ، يحتاج t-joint 35 ~ 40n م).

▶ التأريض: يجب أن يكون الصندوق ودرع الكابل مؤرضًا بشكل موثوق (مقاومة الأساس ≤4Ω).

◆ العملية الآمنة

▶ تحقق من الكهرباء بعد انقطاع التيار الكهربائي ، وارتداء القفازات العازلة والنظارات عند التشغيل.

▶ تأكد من إغلاق مفتاح التأريض (إن وجد) قبل توصيل الموصل وفصله.

◆ اقتراح الصيانة

▶ الفحص السنوي: قياس درجة حرارة الأشعة تحت الحمراء (مع التركيز على مراقبة ارتفاع درجة حرارة المفاصل).

▶ فحص الختم: استبدل حلقة الختم مرة كل خمس سنوات (رطوبة ودليل على الغبار).

▶ اختبار العزل: إجراء اختبار الجهد الصلبة كل 3 سنوات.

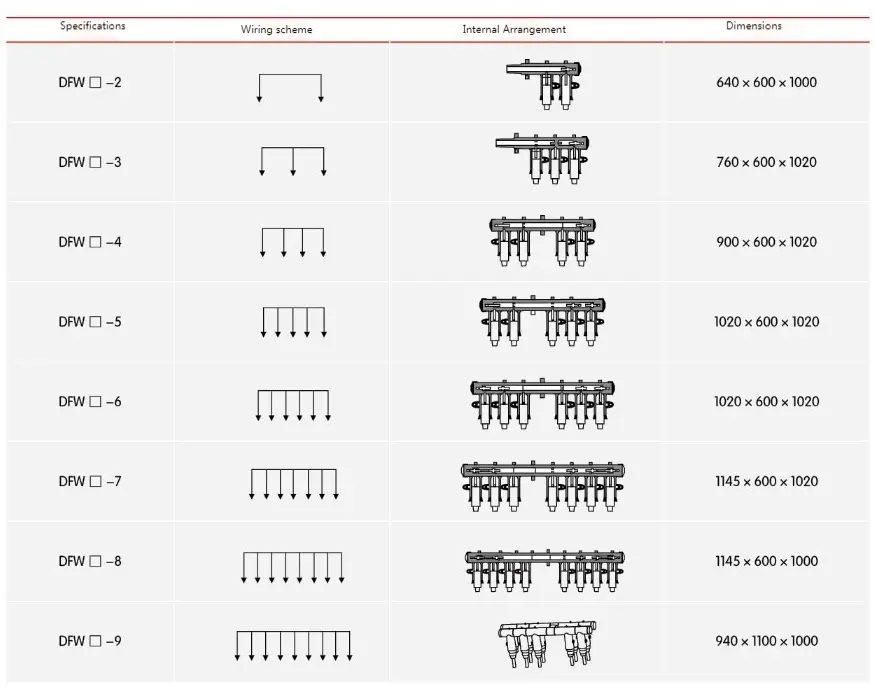

● المعلمة الفنية لصندوق تقاطع الكابل الأوروبي 35kV

● 35kv نوع أوروبي نوع مفترق الكبل مربع رقم الطلب الوصف
