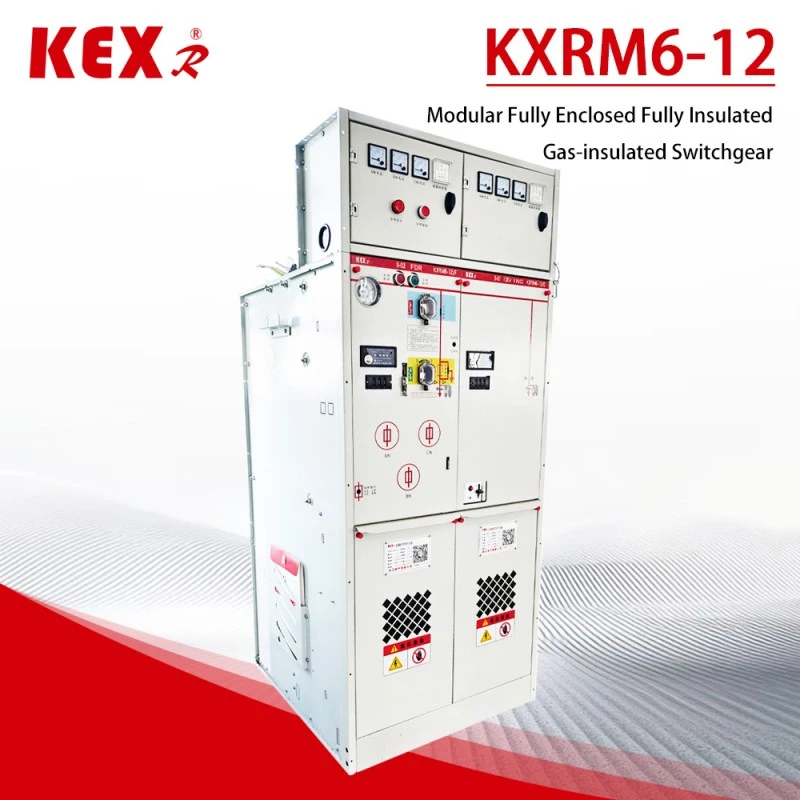

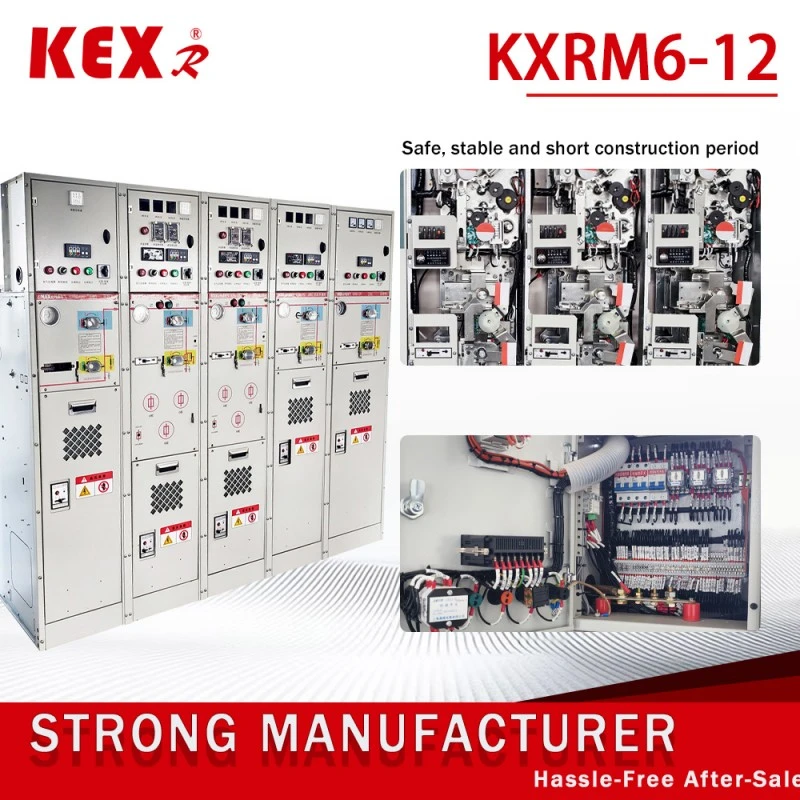

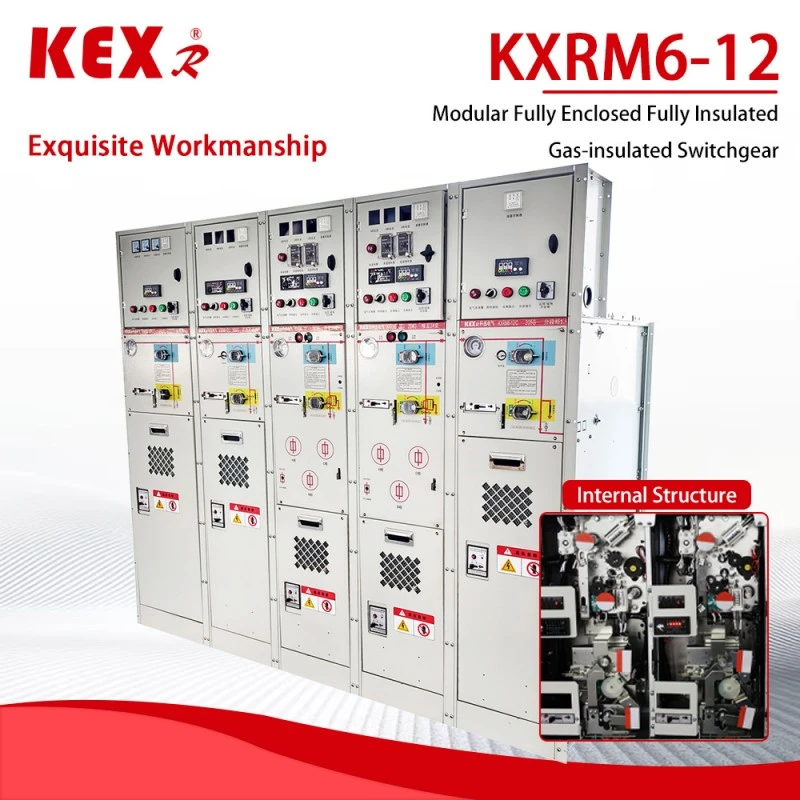

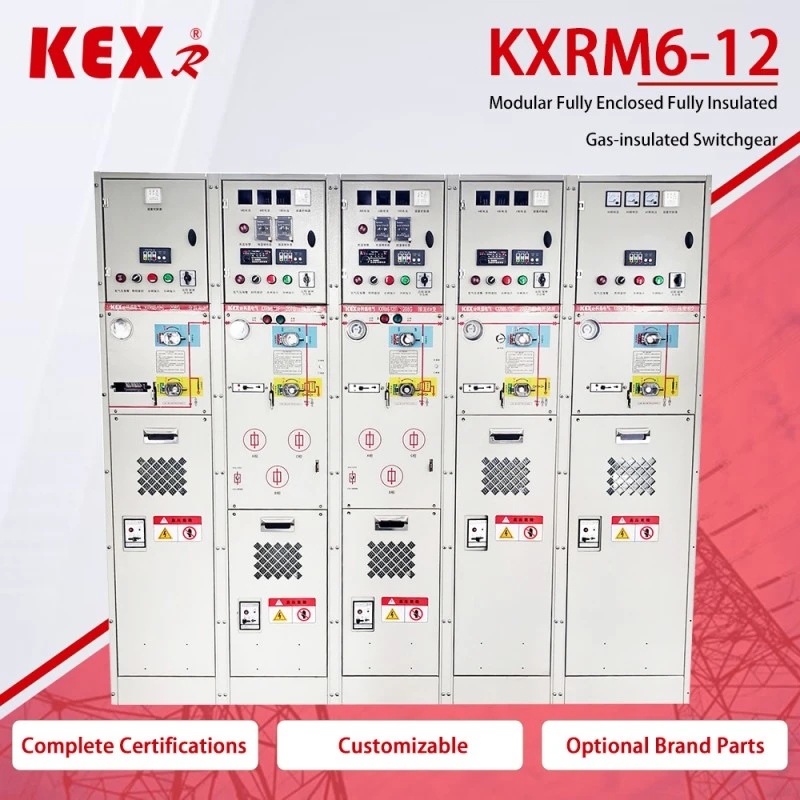

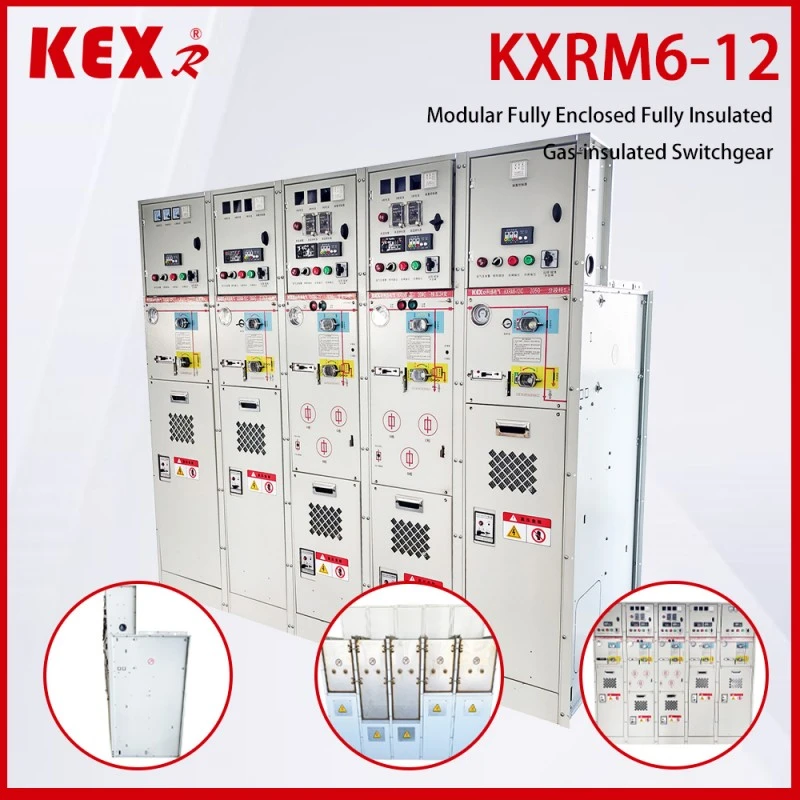

وحدة الذكاء الاصطناعي

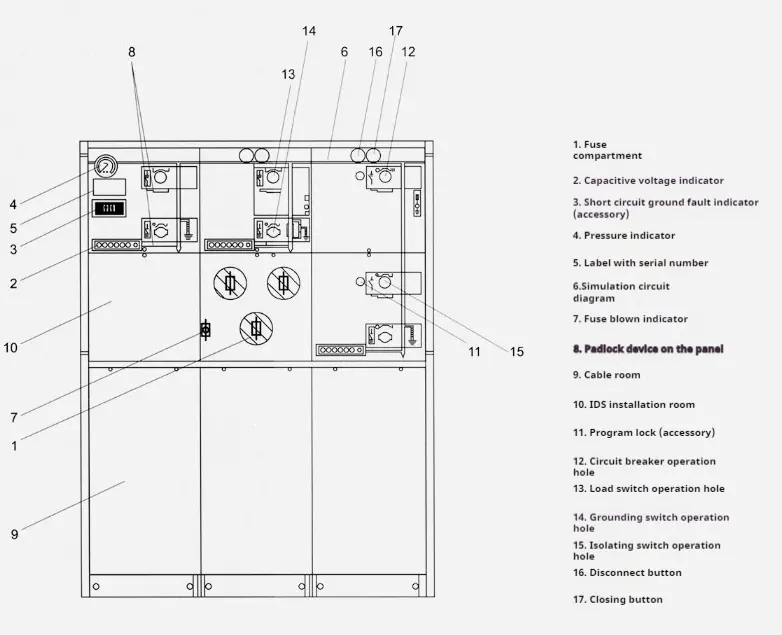

● المكونات

1. مقياس التيار الكهربائي

2. تحكم التكثيف

3. جهاز حماية الحواسيب الصغيرة

6. البارومتر

7. عرض مشحون

8. مؤشر الخطأ

9. آلية التشغيل الكهربائية

10. آلية التشغيل اليدوية

10. القفل الكهرومغناطيسي

12 ~ 13 . المحول الحالي

14. قابس الكابل

15. محول الجهد

16. لوحة تسخين من سبائك الألومنيوم

●KXRM6-12 وحدة AIS تستخدم الشروط

درجة الحرارة:+40 درجة مئوية ~-40 درجة مئوية

الارتفاع: أقل من 1000 م

المشهد: الرطوبة والغبار واستقطاب الملح والألغام والبيئات الأخرى.

الغمر في الماء لفترة قصيرة خلال 24 ساعة لا يؤثر على الاستخدام.

ملاحظة: إذا كان الارتفاع أعلى، يرجى الإشارة إلى الارتفاع المحدد.

● معايير وحدة AIS

وحدة KXRM6-12 AIS تلبي المعايير أدناه

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 إلخ...

GB3804، GB3906، GB11022 الخ...

● المزايا الرئيسية لوحدة AIS

◆ يتم استخدام غاز SF6 في وحدة AIS من النوع KXRM 6-12 كوسيلة لإطفاء القوس ووسيلة عازلة.

◆ وحدة التبديل مغلقة ومعزولة بالكامل؛ يتم وضع قضبان التوصيل والمفاتيح والأجزاء الحية بالكامل في غلاف من الفولاذ المقاوم للصدأ.

◆ يتم ملء التجويف بغاز SF6 بجهد 1.4 بار، ويصل مستوى الحماية إلى IP67: لا يتأثر جهاز التبديل بأكمله تمامًا بالظروف البيئية الخارجية، مما يضمن التشغيل الطبيعي للمفتاح حتى في الحالات القصوى مثل الغمر في الماء على المدى القصير، والمنتج خالي من الصيانة.

◆ تحتوي وحدة التبديل على جهاز متشابك مثالي "خماسي الوقاية"، والذي يزيل تمامًا فشل تشغيل الأفراد والمعدات الذي قد يكون ناجمًا عن سوء التشغيل البشري.

◆ تحتوي جميع وحدات التبديل على قنوات آمنة وموثوقة لتخفيف الضغط، والتي يمكن أن تضمن السلامة الشخصية للمشغلين حتى في الحالات القصوى.

◆ تنقسم الوحدة إلى مجموعة وحدات ثابتة ومجموعة وحدات قابلة للتوسيع.

◆ عادة ما تدخل الوحدة وتخرج من الأمام، ويمكن أيضًا تمديدها أو تمديدها من الجانب حسب أوضاع التثبيت المختلفة.

◆ حجم الوحدة مناسب للتركيب، ويمكن أن يكون مناسبًا للأماكن ذات المساحة الضيقة والظروف البيئية السيئة.

◆ يمكن تجهيز الوحدة بأجهزة كهربائية وتحكم عن بعد ومراقبة وفقًا للاحتياجات المختلفة للمستخدمين.

● جدول المعلمات التقنية بشكل رئيسي

ملحوظة¹:يعتمد على التيار المقنن للصمامات

ملحوظة²: يعتمد على الصمامات ذات الجهد العالي

● تحتوي كل وحدة من وحدات AIS على التكوين التالي

◀ تكوين الوحدة D راجع "وحدة توصيل الكابل بدون سكين التأريض" لمعرفة التكوين والخصائص القياسية.

◀ تكوين وحدة C راجع "وحدة تبديل التحميل" لمعرفة التكوين والخصائص القياسية.

◀ تكوين الوحدة F راجع "وحدة التبديل الفراغي" للتعرف على التكوين والخصائص القياسية.

يمكن أن توفر المجموعة القياسية لوحدة KX-RM6 AIS أيضًا التكوينات التالية

◀مؤشر الجهد السعوي للجلبة الواردة

◀ تم تجهيز كل غرفة غاز بمقياس ضغط لمراقبة كثافة SF6.

◀ عروة الرفع

◀ مقبض التشغيل

مثال:

□ تحميل وحدة التبديل C

○ التكوين والميزات القياسية

◀ 630a بسبار

◀ مفتاح تحميل/تأريض ثلاثي المحطات

◀ آلية تشغيل زنبركية فردية ثلاثية المحطات مع مفتاحي تحميل مستقلين وأعمدة تشغيل مفتاح التأريض.

◀ مؤشر موضع مفتاح التحميل ومفتاح التأريض

◀ جلبة خارجية أفقية في الأمام، جلبة مسمار من سلسلة 630A 400.

◀مؤشر جهد سعوي للإشارة إلى كهربة البطانة

◀ بالنسبة لجميع وظائف المفتاح، من السهل تركيب جهاز قفل على وحدة RMU.

◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6)

◀ التأريض بسبار

◀ التشابك بين مفتاح التأريض ووحدة RMU الأمامية لغرفة الكابلات

○ التكوينات والميزات الاختيارية

◀ امتداد الحافلة المحجوزة

◀ حافلة خارجية

◀ آلية تشغيل مفتاح التحميل الكهربائي DC24V/48V/110V/220V؛ تيار متردد 110 فولت/220 فولت؛

◀ماس كهربائى ومؤشر خطأ أرضي قياس محول التيار الحلقي ومقياس التيار الكهربائي

◀ قياس محول التيار الحلقي ومقياس واط/ساعة

◀ يمكن تركيب مانعة الصواعق أو رأس الكابل المزدوج على غلاف مدخل الكابل.

◀ قفل التأريض المباشر للخط الوارد (قفل مفتاح التأريض عندما تكون البطانة نشطة) تيار متردد/تيار مستمر 110 فولت/220 فولت. اتصال إضافي

◀ تحميل موضع المفتاح 2NO+2NC، وموضع مفتاح التأريض 2NO+2NC، ومقياس الضغط 1NO مع الإشارة، وطفاية القوس 1NO مع اتصال الإشارة.

◀ يمكن تركيب الجهاز الثانوي فيه

◀ غرفة الخط الثانوي أعلى وحدة التبديل، وصندوق الجهد المنخفض أعلى وحدة التبديل.

□ قم بتحميل المفتاح ووحدة الصمامات المدمجة F

○ التكوين والميزات القياسية

◀ 630a بسبار

◀ مفتاح تحميل ثلاثي المحطات، يتم ربط الطرف الأول من المصهر ميكانيكيًا بمفتاح التأريض الموجود في نهاية المصهر.

◀ آلية تشغيل زنبركية ثلاثية المحطات، مع مفتاحي تحميل مستقلين وأعمدة تشغيل مفتاح التأريض.

◀ مؤشر موضع مفتاح التحميل ومفتاح التأريض

◀ أسطوانة المصهر

◀ يتم وضع المصهر أفقيًا.

◀ مؤشر رحلة المصهر جلبة أفقية صادرة في الأمام، جلبة توصيل من سلسلة 200 بقدرة 200 أمبير.

◀مؤشر جهد سعوي للإشارة إلى كهربة البطانة

◀ بالنسبة لجميع وظائف المفتاح، من السهل تركيب جهاز قفل على وحدة RMU.

◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6)

◀ التأريض بسبار

◀ معلمات المصهر لحماية المحولات هي 12KV، و125A كحد أقصى، و24KV، و63A كحد أقصى.

◀ التشابك بين مفتاح التأريض ووحدة RMU الأمامية لغرفة الكابلات.

○ التكوينات والميزات الاختيارية

◀ امتداد بسبار محجوز

◀ محرك الحافلة الخارجي لتشغيل مفتاح التحميل 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.

◀ملف رحلة متوازي 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.

◀ ملف إغلاق متوازي 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.

◀ قياس محول التيار الحلقي ومقياس التيار الكهربائي قياس محول التيار الدائري ومقياس واط/ساعة

◀ قفل التأريض المباشر للخط الوارد (قفل مفتاح التأريض عندما تكون البطانة نشطة) تيار متردد/تيار مستمر 110 فولت/220 فولت. جهة اتصال إضافية

◀ موضع إغلاق الحمل 2NO+2NC، موضع مفتاح التأريض 2NO+2NC، نفخ المصهر 1NO، مقياس الضغط 1NO مع الإشارة، وطفاية القوس 1NO مع اتصال الإشارة.

◀ يمكن تركيب الجهاز الثانوي في غرفة الخط الثانوي أعلى وحدة التبديل وصندوق الجهد المنخفض أعلى وحدة التبديل.

□ وحدة القياس M

○ التكوين والميزات القياسية

◀ وحدة قياس 12 كيلو فولت

◀ 2 محولات تيار

◀ 2 محولات جهد

◀ يتم استخدام 6 قطع من البطانات من السلسلة 400 لتوصيل الناقل الخارجي الممتد المرن لـ GSFR6-12، بالمدخل العلوي والمخرج السفلي.

◀ قاطع اللهب لحماية PT

◀ مكون الضغط المنخفض 1 فولتميتر مع مفتاح تبديل، 1 أمبير مع مفتاح تبديل، العرض × الارتفاع × العمق = 696 × 1806 × 820 مم.

○ التكوينات والميزات الاختيارية

◀ 3 محولات تيار

◀ 3 محولات جهد مانعة للصواعق

◀مؤشر جهد سعوي للإشارة إلى أن وحدة RMU مشحونة

◀ مكون الضغط المنخفض: 1 عداد طاقة، 1 عداد طاقة تفاعلي.

□ وحدة VCB CB

○ التكوين والميزات القياسية والاختيارية

◀ يتم تركيب مانع الصواعق على الكابل الوارد لشريط التوصيل 1250a/630a.

◀ قاطع دائرة مفرغ لحماية الخط بقدرة 1250 أمبير/630 أمبير

◀ محول تيار

◀ قاطع دائرة مفرغ من الهواء VD4X0 يعمل بالكهرباء بقوة 10 فولت تيار مستمر

◀ محول الجهد

◀ التشغيل الكهربائي للذخائر غير المنفجرة، وهو مفتاح عزل/تأريض ثلاثي المحطات العلوي لقاطع الدائرة الكهربائية. ◀ وحدة الحماية والتحكم REF542plus (مع CT الواقي)

◀ملف رحلة التحويل 110 فولت/220 فولت تيار مستمر

◀ملف الإغلاق 110 فولت/220 فولت تيار مستمر

◀ جلبة الترباس من سلسلة 400 لجلبة المخرج 1250A/630A مرتبة أفقيًا في المقدمة.

◀ امتداد الحافلة المحجوزة لمؤشر الجهد الكهربي 1250A/630A للإشارة إلى البطانة المباشرة

◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6) العرض × الارتفاع × العمق = 696 × 1806 × 781 مم. ◀ تسلسل التشغيل والإيقاف: O-0.3s-CO-180s-CO.

◀ حساس ضغط الغاز

□ الملحقات الاختيارية

1. الاتصال المساعد يمكن تجهيز جميع مفاتيح الحمل وقواطع الدائرة بـ 2NO+2NC للإشارة إلى موضع المفتاح. يمكن تركيب ملف رحلة متوازي (AC أو DC) على مفتاح المحول وقاطع الدائرة، ويقع مكون التحكم في الجهد المنخفض خلف وحدة RMU الأمامية.

2. مؤشر الجهد يوضح مؤشر الجهد السعوي ما إذا كانت البطانة مشحونة أم لا، ويمكن استخدام المقبس الموجود عليها في المرحلة النووية.

3. دائرة كهربائية قصيرة ومؤشر خطأ أرضي من أجل تسهيل موقع الخطأ، يمكن تجهيز وحدة تبديل الكابل بدائرة كهربائية قصيرة ومؤشر خطأ التأريض للكشف البسيط عن الخطأ.

4. التشغيل الكهربائي هو مخطط قياسي لآلية التشغيل اليدوي لوحدة تبديل الكابل ووحدة المحولات. يمكنك أيضًا اختيار تثبيت آلية التشغيل الكهربائية. يتم تشغيل جميع مفاتيح الكابلات وقواطع الدائرة الكهربائية ومفاتيح التأريض بواسطة آليات موجودة خلف وحدة RMU الأمامية. يمكن تشغيل جميع المفاتيح وقواطع الدائرة بواسطة مقبض التشغيل (التكوين القياسي)، أو يمكن تجهيزها بآلية تشغيل المحرك (الملحقات). ومع ذلك، لا يمكن تشغيل مفتاح التأريض إلا يدويًا، ويتم تكوين آلية ذات القدرة على إغلاق تيار العطل. يمكن تحقيق آلية التشغيل الكهربائية بسهولة على مراحل.

5. تم تركيب البطانات القياسية الخاصة بتوصيل الكابل وفقًا لـ DIN47636. جميع البطانات لها نفس الارتفاع من الأرض ومحمية بلوحة غطاء غرفة الكابلات. يمكن أن تكون بعض لوحات التغطية متشابكة مع المفتاح الأرضي، ويمكن أيضًا استخدام لوحات تغطية غرفة الكابلات المزدوجة الخاصة للخطوط الواردة ذات الكابلات المزدوجة.

6. مؤشر الضغط عادة ما يكون مزودًا بمؤشر ضغط، والذي يتكون من مقياس الضغط. بالإضافة إلى ذلك، يمكن توفير وصلات كهربائية للإشارة إلى انخفاض الضغط.

7. قفل المفتاح يمكن تركيب أقفال المفاتيح لقواطع الدائرة ومفاتيح التحميل ومفاتيح التأريض. يمكن تجهيزه بشبه مأوى متشابك بقفل، وهو مناسب لقواطع الدائرة ومفاتيح التحميل ومفاتيح التأريض.

8. قاطع القوس يمكن تجهيز جميع وحدات الشبكة الحلقية بمانعات القوس. عندما يحدث الانحناء في الداخل، ستغلق مانعات القوس تلقائيًا على الجلبة الواردة، بما في ذلك الوحدات D وDE وV، ويمكن تجهيز جميع وحدات الكابلات بمانع القوس. يجب عليهم الطلب مع الوحدة ولا يمكنهم تغييرها. يمكن الإشارة إلى عمل طفاية القوس بهذه الطريقة، ويتم توصيل نقاط الاتصال الكهربائية في وحدة SF6 بالطرف الموجود خلف وحدة RMU الأمامية.

● مثال المخطط

◆ المخطط 1 SA+CCF+

قم بتركيب مانع الصواعق على الحافلة واتركها للتوسع.

ملاحظة: يجب ألا يقل عدد وحدات RMU عن 3.

◆ المخطط 2 CCF+

قم بتركيب مانع الصواعق في الخط الوارد وقم باحتياطي التوسعة.

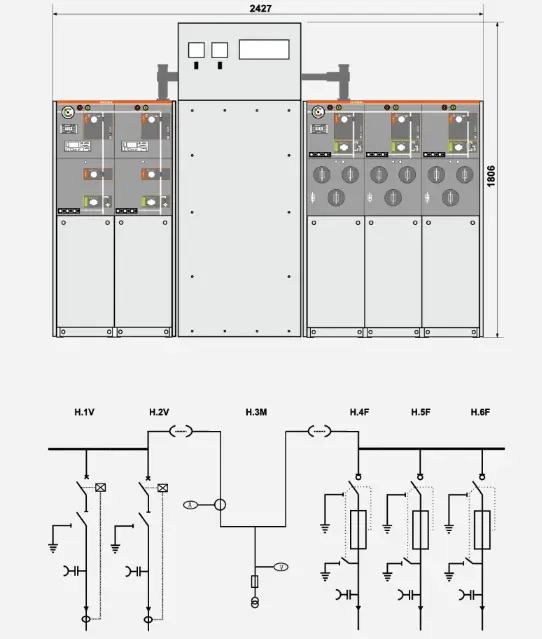

◆ المخطط 3 W+M+FFF

حساب الجانب الجهد العالي

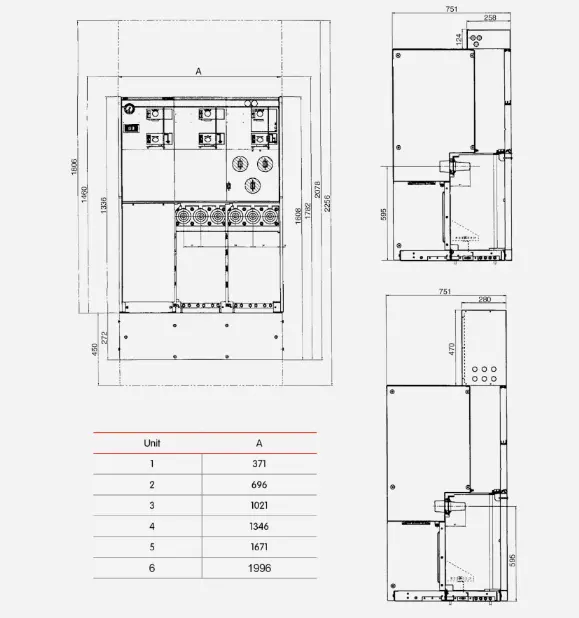

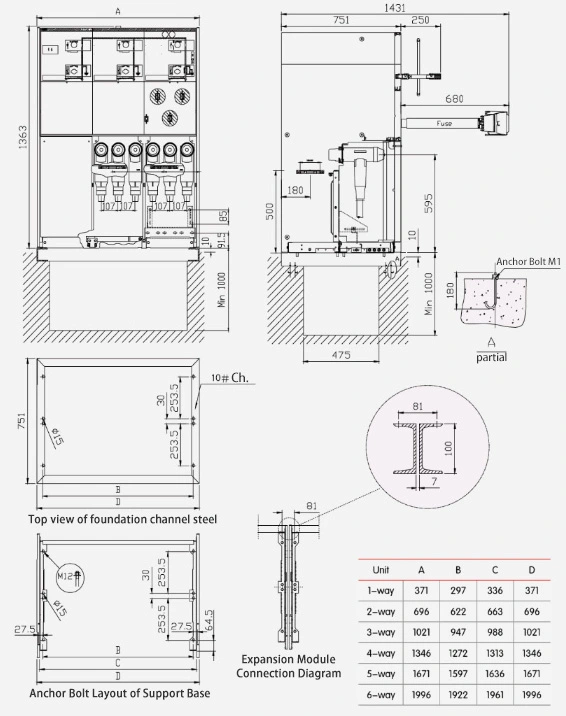

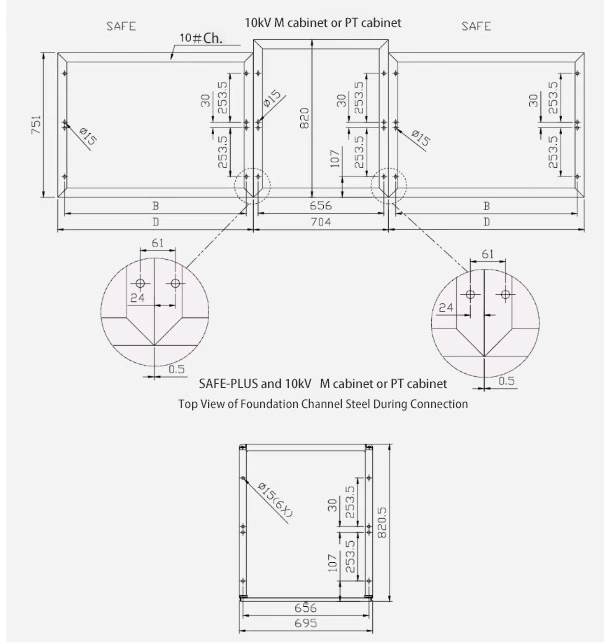

● جداول الهيكل والأبعاد لوحدة KXRM6-12 AIS
