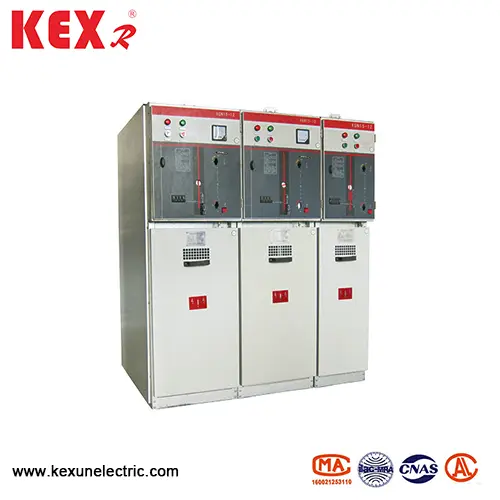

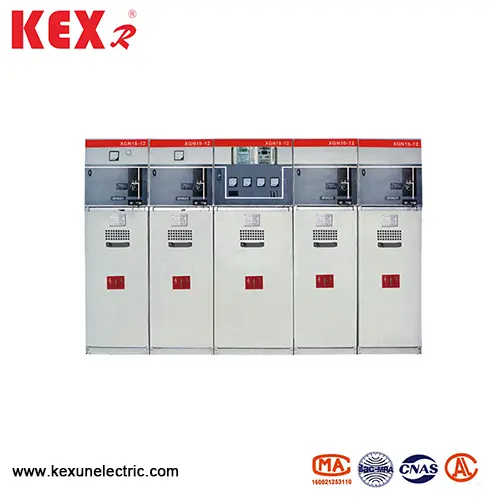

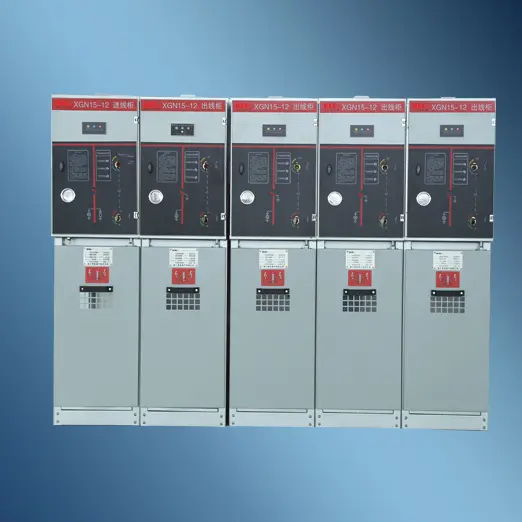

حلقة سداسي فلوريد الوحدة الرئيسية

● التطبيق الرئيسي

XGN15-12 TYPE HEXAFLUORIDE RING وحدة رئيسية مناسبة لأنظمة الطاقة AC 50HZ و 12 كيلو فولت ، وتستخدم على نطاق واسع في شبكات رنين الكابلات الصناعية والمدنية ومشاريع محطة إمدادات الطاقة ، وخاصةً مناسبة للمناطق السكنية الحضرية ، والمحطات الفرعية الثانوية الصغيرة ، ومحطات التبديل ، ومحطات التبديل ، وأماكن التلبس والتجديد الأخرى.

● شروط الاستخدام

▶ الارتفاع: ≤ 1000 م. (إذا كان لديك متطلبات خاصة ، فيرجى الإشارة إليها عند الطلب)

▶ درجة حرارة البيئة: -25 ~ 40 ℃

▶ متوسط ​​الرطوبة النسبية اليومية ： 95 ٪

▶ متوسط ​​الرطوبة النسبية الشهرية ： 90 ٪ ؛

▶ درجة مقاومة الصدمة ： 8 درجة

▶ أماكن خالية من الاهتزاز العنيف ، التأثير ، الحريق ، التآكل الكيميائي والانفجار.

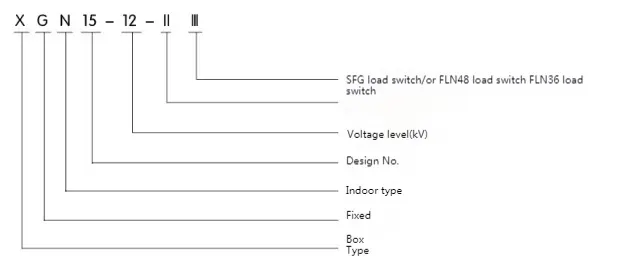

● النموذج والمعنى

● تلبية المعايير

XGN15-12 TYPE HEXAFLUORIDE RING الوحدة الرئيسية تلبية المعايير التالية:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● المعلمات الفنية والبعد

● الهيكل والمكونات الأساسية لخزانة مفتاح التحميل

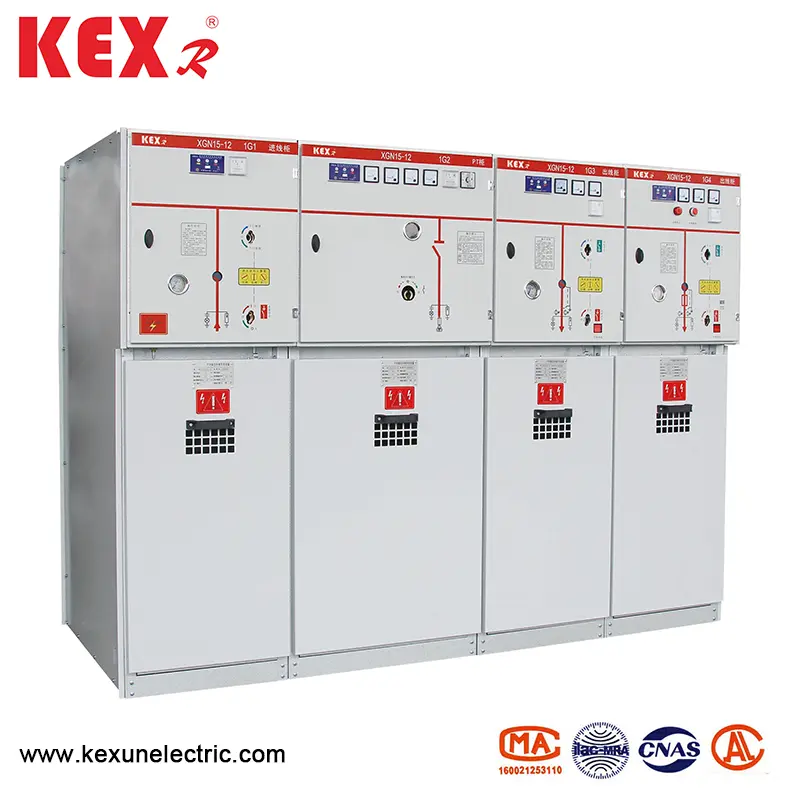

◆ XGN15-12 نوع hexafluoride حلقة الوحدة الرئيسية الهيكل: غرفة ناقل+مفتاح التحميل غرفة التشغيل+آلية التشغيل+آلية متشابكة وغرفة التحكم في الجهد المنخفض

◆ مفتاح التحميل

يتم تثبيت مفتاح تحميل من ثلاث محطات في غرفة التبديل. يتكون قذيفة مفتاح التحميل من راتنج الايبوكسي ومملوءة بكبريت سداسي فلوريد (SF). ) الغاز هو وسيلة عازلة ، ويمكن تثبيت SF في غرفة التبديل وفقًا لمتطلبات العميل. متر كثافة الغاز أو متر كثافة الغاز مع ملامسة التنبيه.

◆ غرفة الكابل

تحتوي خزانة مفتاح التحميل على غرفة كابل وافرة ، والتي تستخدم بشكل أساسي لاتصال الكبل ، بحيث يمكن توصيل الكابلات ذات النواة الواحدة أو ذات ثلاثة أسعار برؤوس كابلات بسيطة غير محمية ، وفي الوقت نفسه ، يمكن تثبيت صفيحة Lightning ، المحول الحالي ، مفتاح التأريض السفلي والعناصر الأخرى في مساحة واسعة. وفقًا للتصميم القياسي ، يحتوي باب الخزانة على نافذة مراقبة وجهاز تعشيق السلامة ، وتم تجهيز اللوحة السفلية لغرفة الكابل بغطاء ختم ومشابك الكابل مع إطار دعم بالحجم المناسب. يمكن إزالة اللوحة السفلية وإطار الباب الأمامي لغرفة الكابل لتسهيل تثبيت الكابلات.

◆ آلية العجن وآلية المتشابكة وغرفة التحكم في الضغط المنخفض

تلعب غرفة الجهد المنخفض مع التعشيق دور لوحة التحكم في نفس الوقت. تم تجهيز غرفة الجهد المنخفض بآلية تشغيل زنبركية مع مؤشر الموضع ، والتعدين الميكانيكي والجهاز ، ويمكن أن تكون مزودة أيضًا بجهات الاتصال الإضافية وملف التعثر وآلية التعثر في حالات الطوارئ وعرضها المباشر بالسعة وجهاز تشغيل المفاتيح وجهاز التشغيل الكهربائي. في الوقت نفسه ، يمكن أيضًا تزويد المساحة الموجودة في غرفة الجهد المنخفض بدائرة تحكم ، وقياس أداة وتتابع وقائي. تحتوي الخزانة العريضة التي تبلغ مساحتها 750 مم على غرفتي الجهد المنخفضة المتطابقة ، والتي يمكن تجهيزها بمزيد من الملحقات. يمكن تقسيم خزانة تبديل XGN15 بأكملها إلى جزأين ، ويشمل الجزء العلوي من الخزانة غرفة الحافلة ومفتاح الحمل وآلية التشغيل وغرفة الجهد المنخفض ، والتي يتم فصلها عن غرفة الكابل السفلى. لذلك ، يمكن إصلاح المعدات المثبتة في الوحدة العلوية بأمان وبشكل مريح ، ويمكن استبدال الوحدة العلوية بأكملها.

◆ غرفة الحافلات

يتم ترتيب غرفة الحافلات في الجزء العلوي من الخزانة. في غرفة الحافلات ، يتم توصيل الحافلات الرئيسية معًا وتشغيلها عبر الصف الكامل من خزائن التبديل

◆ المكونات الأساسية OFXGN15-12 نوع hexafluoride حلقة الوحدة الرئيسية

▶ تم تطوير Switch FLN36 وإنتاجها من قبل الشركة من خلال إدخال التكنولوجيا الأجنبية ووفقًا لمتطلبات نظام الطاقة المحلي.

▶ يحتوي مفتاح التحميل على ثلاث حالات: الإغلاق والفتح والتأريض. يتم وضع جهات الاتصال الديناميكية والساكنة لمفتاح التحميل في قشرة راتنج الايبوكسي التي تصب مع بنية مقواة ، و SF. الغاز هو الوسيط القوس إطفاء ، وضغط الهواء هو 14bar. يتم ختم كل مفتاح تحميل وخالي من الصيانة ، ويمكن تحديد مقياس البارومتر بشكل منفصل. تتمثل طريقة التثبيت النموذجية في مفتاح التحميل في خزانة الشبكة الدائرية في وضع قسم فولاذي بين غرفة الكابل وغرفة الحافلة وتثبيته أفقياً. تعزل طريقة التثبيت هذه غرفة الحافلات من غرفة الكابل لتلبية متطلبات السلامة الأكثر صرامة للتشغيل والصيانة. إذا حدث القوس في الداخل ، فهناك نقطة ضعف هيكلية في الجزء الخلفي من مفتاح التحميل ، والتي سيتم غسلها بعيدًا ، ثم سيتم غسل صمام تفريغ القوس على الخزانة وسيتم توجيه تدفق الهواء فوق الضغط خارج الخزانة.

▶ يحتوي مفتاح التحميل على آليتين تشغيل ： آلية تشغيل زنبركية واحدة (K-type) وآلية تشغيل النابض المزدوجة (نوع A) ، يمكن إضافة آلية الكهرباء إلى نوعين أعلاه من آليات التشغيل لتحقيق التحكم الكهربائي عن بُعد.
