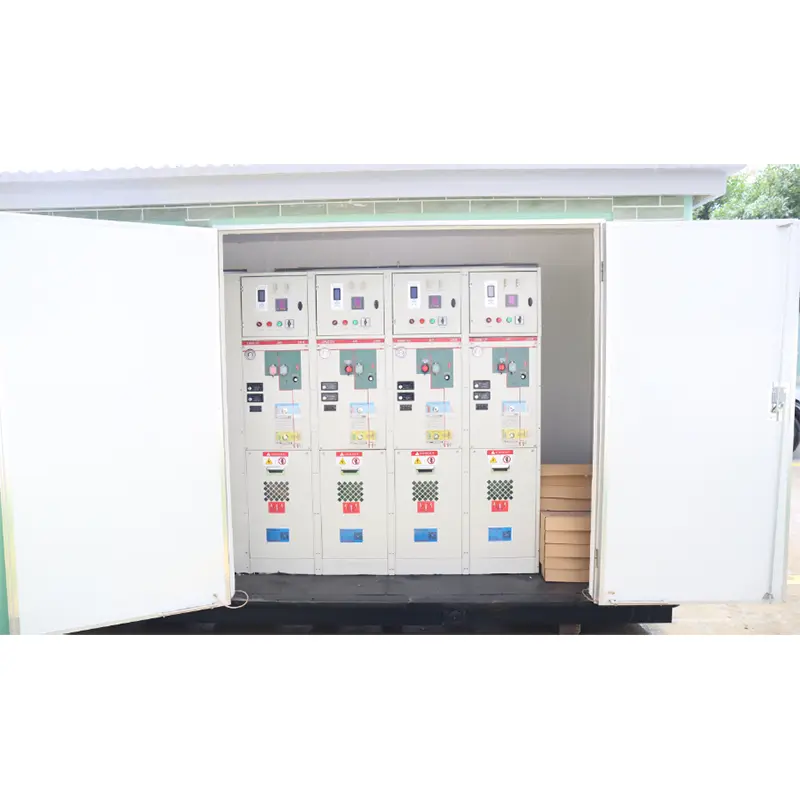

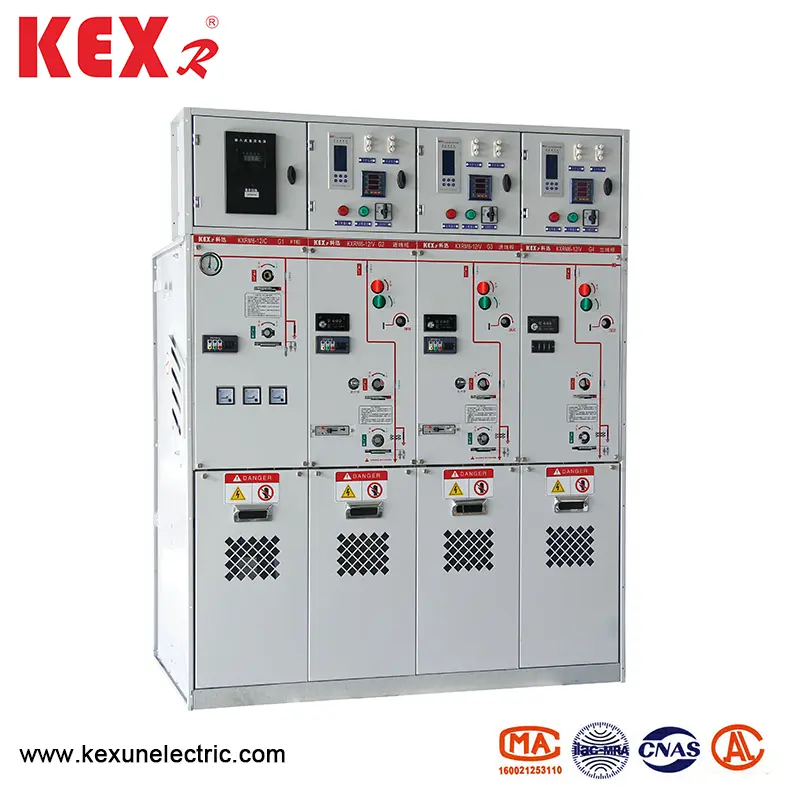

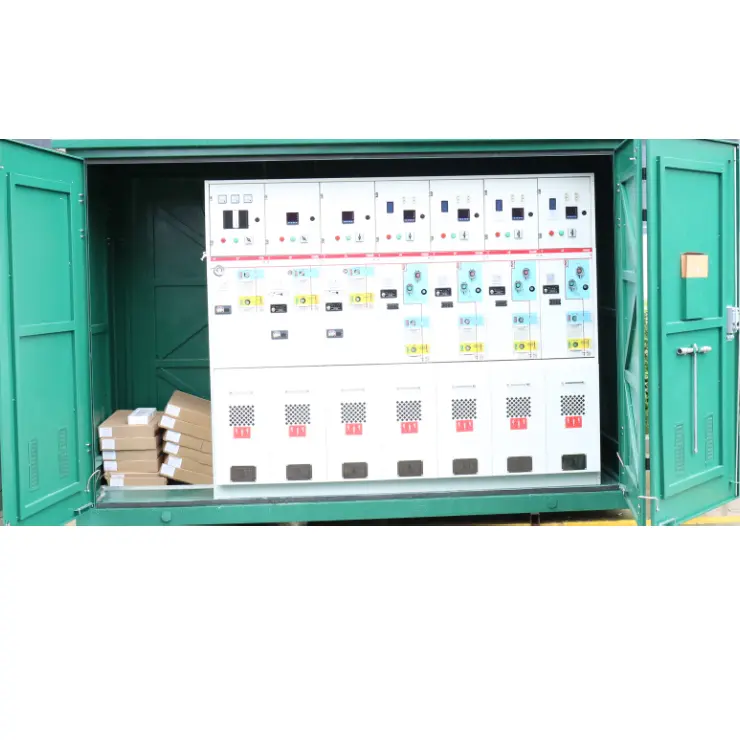

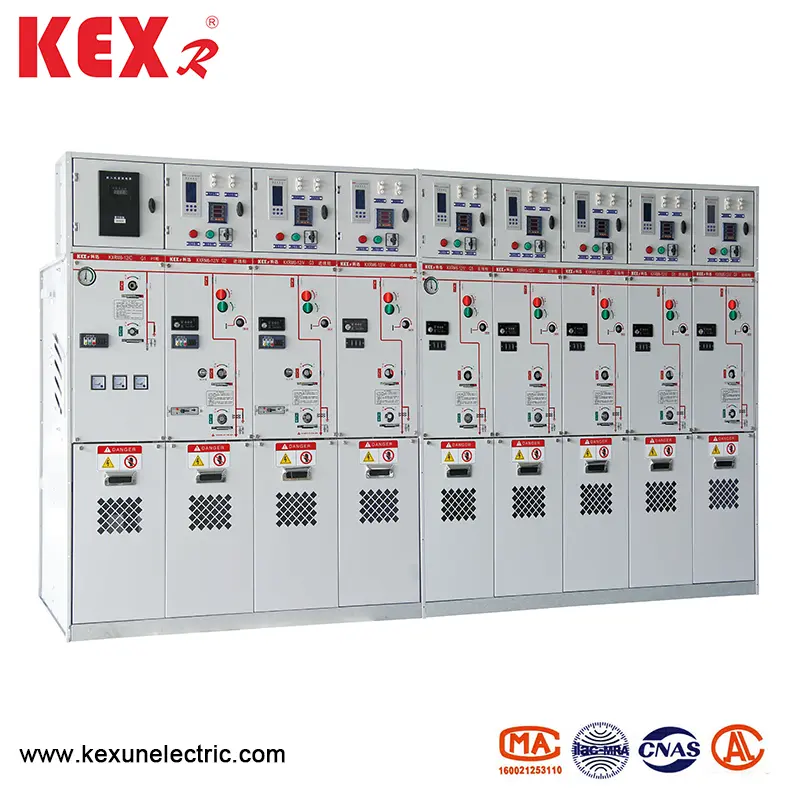

جميع خزانة الغاز المعزولة المغلقة

● شروط الاستخدام

KXMR6-12 اكتب جميع خزانة الغاز المعزولة المرفقة مناسبة لبيئات مختلفة مثل درجة الحرارة العالية والمنخفضة (+40 ℃ ~ -40 ℃) ، الرطوبة ، الغبار ، تلوث الملح ، المناجم والارتفاع العالي (1000 متر) ، الانغماس على المدى القصير في الماء خلال 24 ساعة لا يؤثر على الاستخدام.

ملاحظة: إذا كان الارتفاع أعلى ، فيرجى الإشارة إلى الارتفاع المحدد.

● ميزات المنتج

▶ KXRM6-12 تستخدم جميع خزانة الغاز المعزولة المغلقة غاز SF6 كما القوس الذي يطفئ ووسط العزل.

▶ الخزانة مغلقة بالكامل ومعزولة. يتم إرفاق أشرطة BUSBARD والمفاتيح والأجزاء الحية تمامًا في قذيفة من الفولاذ المقاوم للصدأ.

▶ تمتلئ التجويف بغاز SF6 1.4BAR ، ويصل مستوى الحماية إلى IP67: لا يتأثر جهاز التبديل بالكامل تمامًا بالظروف البيئية الخارجية ، مما قد يضمن التشغيل الطبيعي للمفتاح حتى في الحالات القصوى مثل غمر المياه على المدى القصير ، والمنتج مجاني من الصيانة.

▶ يحتوي الخزانة على جهاز متشابك مثالي لـ "خمسة محددة" ، مما يزيل تمامًا فشل التشغيل المحتملة للموظفين والمعدات الناجمة عن سوء الفعل البشري.

▶ جميع الخزانات لديها قنوات تخفيف آمنة موثوقة ، والتي يمكن أن تضمن السلامة الشخصية للمشغلين حتى في الحالات القصوى.

▶ تنقسم الخزانة إلى نوعين: مزيج من الوحدة الثابتة ومجموعة الوحدة القابلة للتوسيع.

▶ حجم خزانة الغاز المعزولة KXRM6-12 مريحة للتثبيت ، ويمكن أن يكون مناسبًا للأماكن ذات المساحة الضيقة والظروف البيئية السيئة.

▶ يمكن تجهيز الخزانة بأجهزة التحكم والمراقبة الكهربائية والتحكم عن بُعد وفقًا لاحتياجات المستخدمين المختلفة.

● المعلمة التقنية

● حماية المحولات والخط

يوفر نوع KXRM6-12 وحدة خزانة الغاز المعزولة المغلقة نوعًا من نوعي حماية المحولات ، وهما جهاز مجموعة FUSE FUSE وحماية الدائرة مع حماية الترحيل.

1. حماية التحويلات هي مزيج من الصمامات عالية الجهد ومفتاح التحميل. سيتم تثبيت غرفة الصمامات خلف حاوية مغلقة منفصلة تقع في مقدمة الوحدة. يستخدم مفتاح التحميل آلية لتخزين طاقة الربيع ، والتي يمكن أن تسببها مهاجم الصمامات.

2. من أجل تسهيل استبدال الصمامات ، يمكن استخدام مقبض التشغيل لإزالة الغطاء النهائي لغرفة الصمامات. آلية التعثر في الصمامات موقوتة مسبقًا ، مما يضمن الأداء المقاوم للماء للنظام بأكمله.

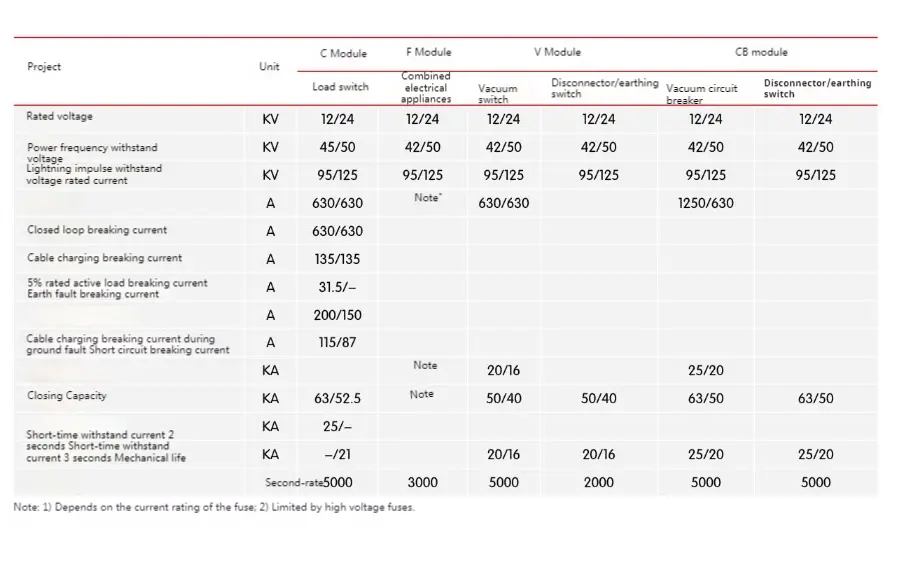

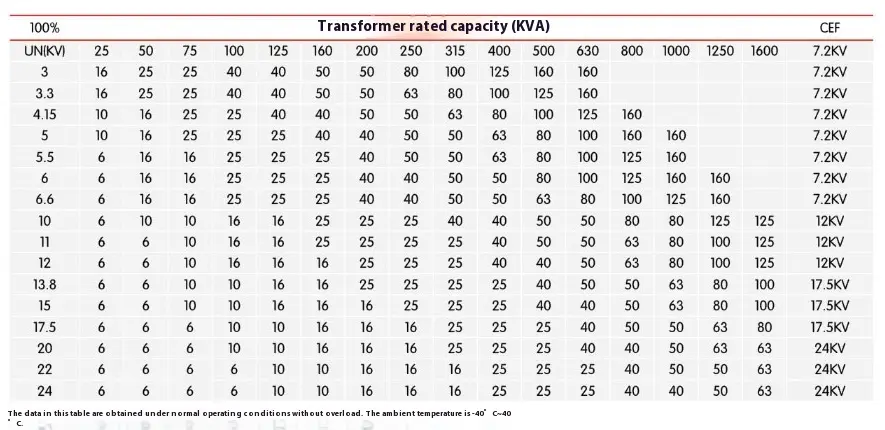

● جدول مقارنة الصمامات والمحول

● الملحقات الاختيارية

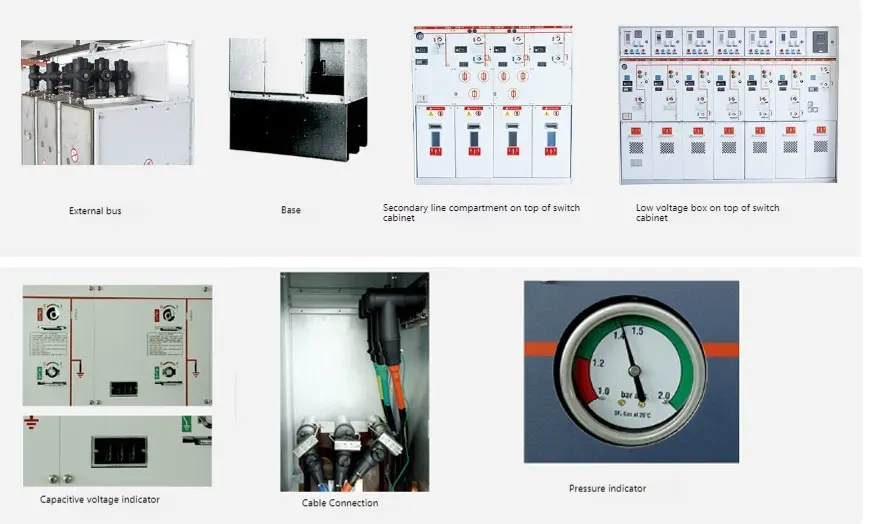

◆ جهة اتصال مساعدة

يمكن تزويد جميع مفاتيح التحميل وكواكات الدوائر بـ 2NO+2NC التي تشير إلى موضع التبديل. يمكن تثبيت ملف رحلة موازٍ (AC أو DC) على مفتاح المحولات وقاطع الدائرة ، ويقع مكون التحكم في الجهد المنخفض خلف اللوحة الأمامية.

◆ مؤشر الجهد

يوضح مؤشر الجهد السعوي ما إذا كانت الجلبة مشحونة أم لا ، ويمكن استخدام المقبس عليه للمرحلة النووية.

◆ مؤشر الصدع القصيرة ومؤشر الأرض

من أجل تسهيل موقع الصدع ، يمكن تزويد وحدة مفتاح الكبل بمؤشرات صدع قصيرة وتأريض للكشف عن الأعطال البسيط.

◆ التشغيل الكهربائي

إنه مخطط قياسي لآلية التشغيل اليدوي لوحدة مفتاح الكبل ووحدة المحولات. يمكنك أيضًا اختيار تثبيت آلية تشغيل كهربائية. يتم تشغيل مفاتيح الكابلات ، وقواطع الدائرة الفراغية ومفاتيح التأريض بواسطة آليات تقع خلف اللوحة الأمامية. يمكن تشغيل جميع المفاتيح وقواطع الدوائر عن طريق تشغيل مقبض (التكوين القياسي) ، أو يمكن تجهيزها بآلية تشغيل المحرك (الملحقات). ومع ذلك ، لا يمكن تشغيل مفتاح التأريض يدويًا إلا ، ويتم تكوين آلية مع القدرة على إغلاق تيار الخطأ.

◆ الكابلات

يتم تثبيت البطانات القياسية وفقًا لـ DIN47636. جميع البطانات لها نفس الارتفاع من الأرض وهي محمية بواسطة لوحة غطاء غرفة الكابل. يمكن أن تتشابك بعض ألواح التغطية مع مفتاح التأريض ، ويمكن أيضًا استخدام لوحات غطاء غرفة الكابل المزدوجة الخاصة لخطوط كابل واردة مزدوجة.

◆ مؤشر الضغط

عادة ما يكون مزود بمؤشر ضغط ، والذي يتكون من مقياس الضغط. بالإضافة إلى ذلك ، يمكن توفير جهات الاتصال الكهربائية للإشارة إلى الحد من الضغط.

◆ قفل المفتاح

يمكن تثبيت أقفال المفاتيح لقواطع الدوائر ومفاتيح التحميل ومفاتيح التأريض. يمكن تجهيزه بقفل متشابك شبه متشابك ، وهو مناسب لقواطع الدوائر ومفاتيح التحميل ومفاتيح التأريض.

◆ مروي

يمكن تجهيز جميع وحدات الشبكة الدائرية بأولادات قوس. عند حدوث Arcing في الداخل ، ستغلق موقوفات ARC تلقائيًا على الجلبة الواردة ، بما في ذلك وحدات D و DE و V ، ويمكن تزويد جميع وحدات الكابل بمصلحة القوس. يجب أن تطلبوا مع الوحدة ولا يمكنها تغييرها. يمكن الإشارة إلى عمل مطفأة القوس بهذه الطريقة ، ويتم توصيل جهات الاتصال الكهربائية في خزانة SF6 بالمحطة خلف اللوحة الأمامية.

● وصف البرنامج

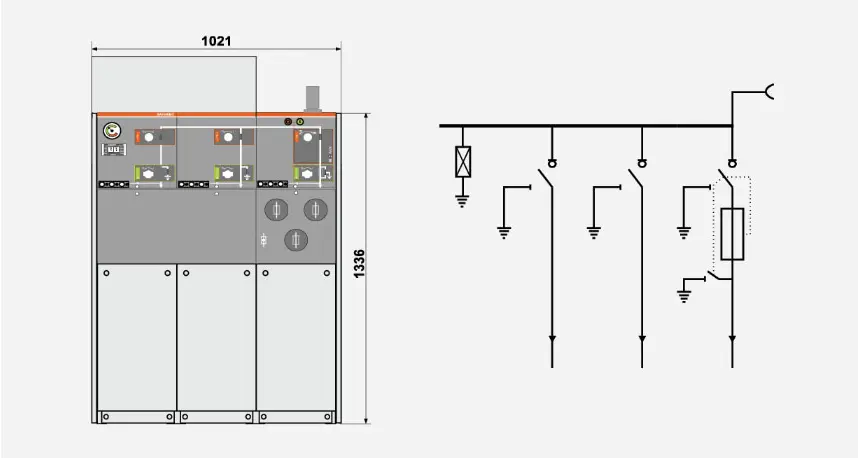

◆ المخطط 1 SA+CCF+

قم بتثبيت صانع البرق على الحافلة واتركه للتوسع.

ملاحظة: يجب ألا يقل عدد وحدات التبديل عن 3.

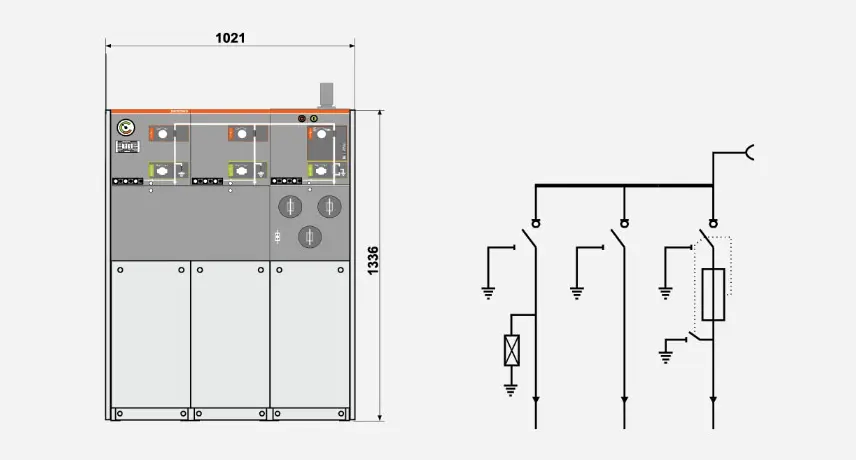

◆ المخطط 2 CCF+

قم بتثبيت صانع البرق في الخط الوارد وتوسيع الاحتياطي.

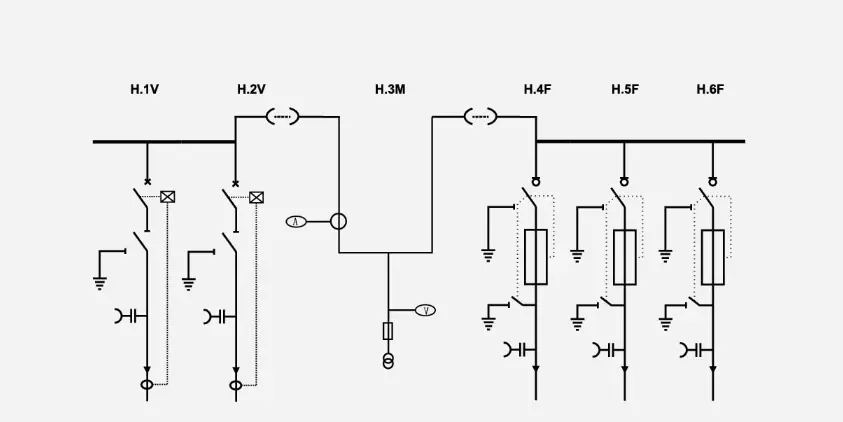

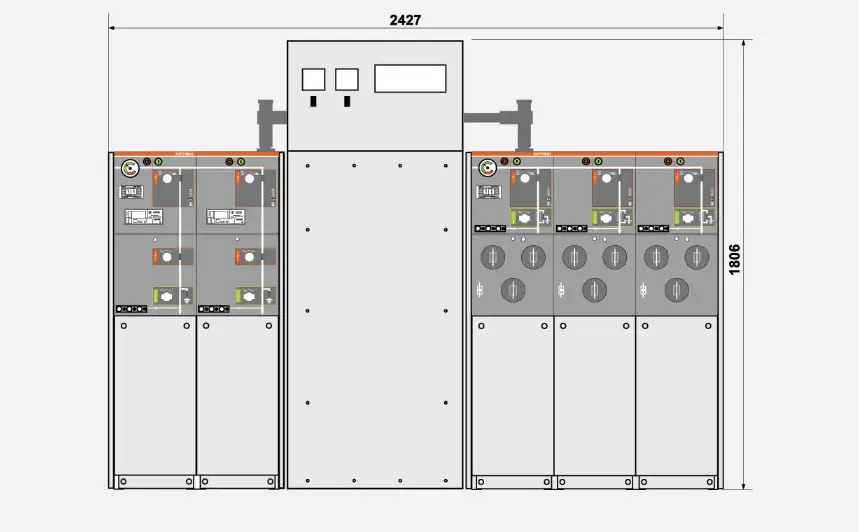

◆ المخطط 3 W+M+FFF

حساب جانبي الضغط العالي
