خزانة شبكة رنين عالية الجهد

Kexun هي الشركة المصنعة المتخصصة في خزانة شبكة الدائري عالية الجهد في الصين.

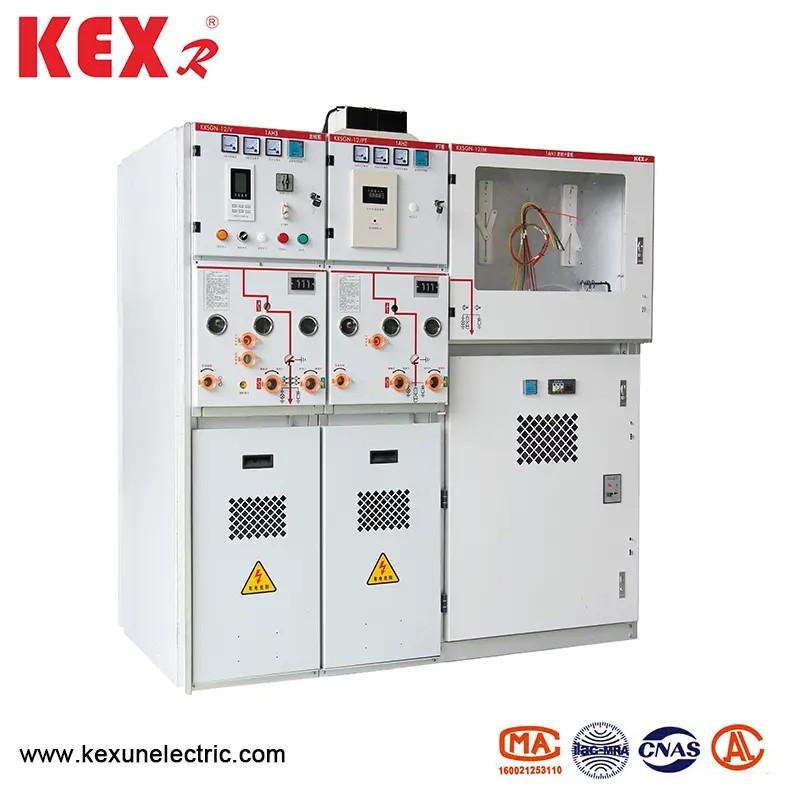

منتجاتها الأكثر مبيعًا KXSGN-12-SIS3 هي مفاتيح مفاتيح مغلقة بالكامل. يعتمد بنية مغلقة ومغلقة بالكامل ومعزولة بالكامل ومعدنية بالكامل. السطح مطلي بطبقة التدريع الموصل أو شبه الموصل ، والتي يمكن أن تكون مؤرضة بشكل مباشر وموثوق.
النموذج: KXSGN-12-SIS3
العلامة التجارية: KEXR

إرسال استفسار

وصف المنتج

● ميزة التصميم

▶ يتم تغليف قاطع دائرة القاطع الفراغ ووحدة مفتاح التحميل بواسطة راتنج الايبوكسي. الدائرة الرئيسية المتكاملة المعيارية مع فصل يدوي والكهربائي ثلاث محطات.

▶ تتمتع وحدة قاطع دائرة القاطع الفراغية بالقدرة على فتح وإغلاق تيار الدائرة القصيرة.

▶ يوجد كسر مرئي في وضع التأريض الختامي لانفصال ثلاث محطات ، ويمكن أن يفتح مفتاح الفصل ومفتاح التأريض بسرعة ويغلق تيار الدائرة القصيرة.

▶ يمكن لصندوق غرفة الهواء المعزول من راتنج الايبوكسي مغلقًا بواسطة مفتاح عزل ثلاثي المحطات الضغط على الهواء الجاف بمقدار 0.04 ميجا باسكال. تم تجهيزه بمقياس للضغط لمراقبة الضغط الداخلي عبر الإنترنت لمنع التسرب والتسرب ، وحماية مفتاح العزل ومفتاح التأريض.

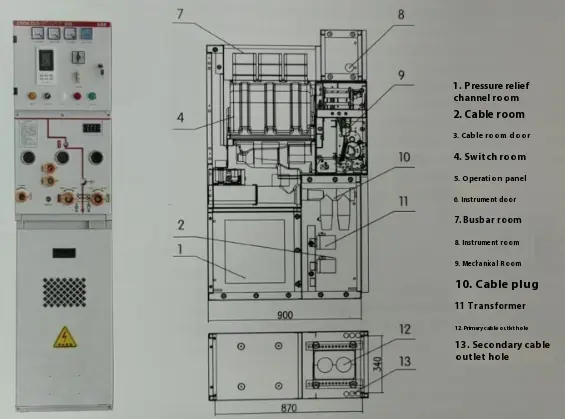

● البعد الهيكلي

High Voltage Ring Network Cabinet

● رسم أبعاد معزولة العلوي

يخطط	عرض مجلس الوزراء	عمق مجلس الوزراء	ارتفاع مجلس الوزراء	الخطوط العريضة
PT الخط الوارد	450	900	1600	تعميق 260
واردة ومخطط	425	900	1600	تعميق 260
مفتاح التوصيل البيني	425	900	1600	تعميق 260
العزلة الترابط	425	900	1600	تعميق 260
رفع بوسبار	425	900	1600	تعميق 260
القياس التقليدي	750	900	1600	تعميق 260
قياس مضغوط	425	900	1600	تعميق 260
مزود الطاقة PT	450	900	1600	تعميق 260
محطة قاعدة التحكم والحماية	425	900	1600	تعميق 260

● جداول المعلمات الفنية

◆ المعلمة التقنية Breaker

غرض		وحدة	بيانات
الجهد المقنن		كيلو فولت	12
التردد المقنن		هرتز	50
مستوى العزل المقدر	1M تردد العمل صمد أمام الجهد	كيلو فولت	42
	دافع البرق صمد أمام الجهد	كيلو فولت	75
تصنيف التيار		A	630	1250
تصنيف القصيرة القصيرة التيار （1SC）		ال	20 35	31.5
تصنيف الدائرة القصيرة التيار الحالي （الذروة）		ال	50 63	80
تصنيف الذروة الصلبة التيار		ال	50 63	80
تصنيف على المدى القصير الصمود الحالي		ال	20 25	31.5
تصنيف أوقات كسر التيار القصير لفترة قصيرة		وقت	30	30
تصنيف الوقت القصير للوقت الحالي		S	4
تصنيف تسلسل التشغيل	إعادة التقيد التلقائي		OFF-0.3S-ANOFF-180-ANOFF
	إعادة التلقائي غير التلقائي		OFF-0.3S-ANOFF-180-ANOFF
الحياة الميكانيكية		وقت	3000
تصنيف تحطيم تيار بنك المكثف واحد		A	630
تصنيف Breaking Current of B إلى B Bank Bank		A	400

◆ المعلمات الفنية لمفتاح التحميل (الوحدة ج)

غرض	وحدة	بيانات
تصنيف التيار	A	630
مصنف الدائرة القصيرة خارج التيار	ال	50
تم تصنيفها على المدى القصير على المدى القصير	كا/ق	20/4
تحميل محول الحياة الميكانيكية	وقت	10000
التحميل مفتاح الحياة الكهربائية	وقت	10000

◆ المعلمات الفنية لمفتاح التحميل (الوحدة ج)

غرض	وحدة	بيانات
تصنيف التيار	A	125
تصنيف قلة الدائرة القصيرة تيار	ال	31.5
تصنيف الدائرة القصيرة لتيار التيار	ال	80
تسليم التصنيف الحالي	A	3150

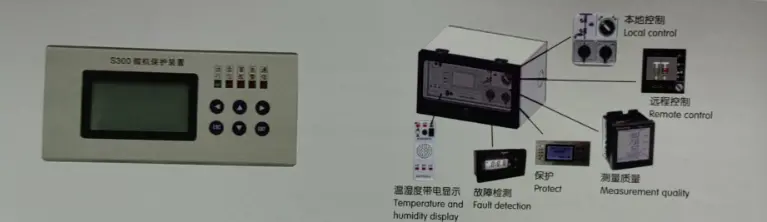

● محطة الذكاء في خزانة شبكة الدائري عالية الجهد

High Voltage Ring Network Cabinet

تعتمد سلسلة KXSGN-12-SIS3 من خزانة الشبكة الدائرية عالية الجهد ، وهي محطة حامية ذكية متعددة الوظائف ، وهي جيل جديد من معدات التحكم في التشغيل والحماية متعددة الوظائف التي طورتها KEXR ، ودمج التحكم الذكي في التشغيل ، ومحاكاة الدائرة الأولية ، وحماية ترحيل الحواسيب الدقيقة ، والقياس ، والتحكم في درجة الحرارة ، ومشاهدة العروض العالية للبلاط ، ومراقبة الببل الأخرى. ظهوره رائع وجميل ، مما يبسط لوحة خزانة التبديل ، ويقلل من الحجم الكلي لخزانة العزل الصلبة ، ويحسن بشكل فعال كفاءة التثبيت الخارجية ويحسن جودة المفاتيح.
