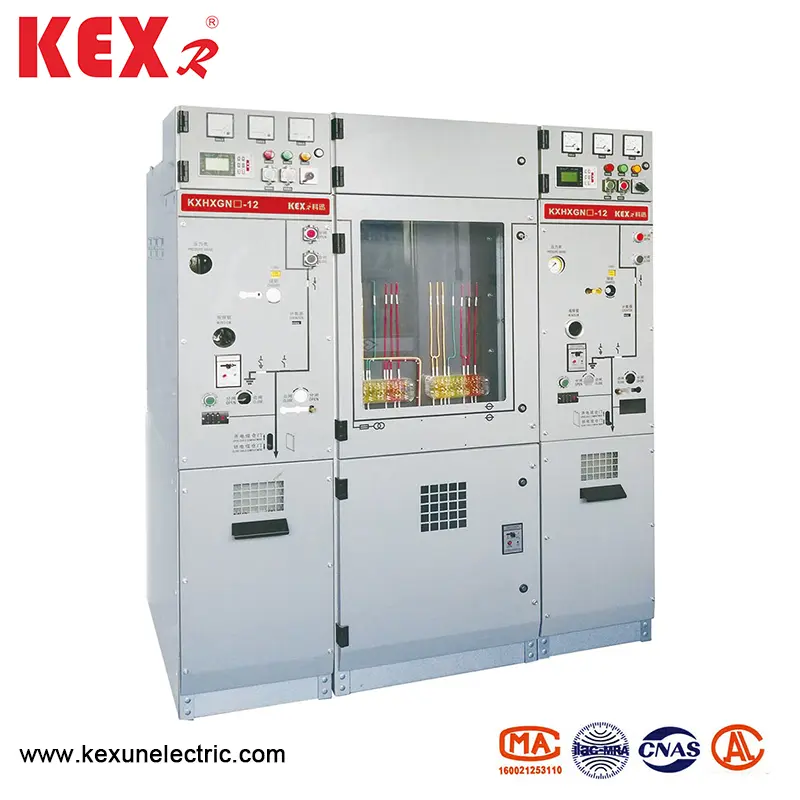

خزانة صافية خاتمة عالية الجهد

غرض

وحدة

بيانات

الجهد المقنن

كيلو فولت

12

التردد المقنن

هرتز

50

مستوى التمييز

1 دقيقة تواتر الطاقة صمد أمام الجهد

الأرض ، بديلة

كيلو فولت

42

كسر العزلة

48

دافع البرق صمد أمام الجهد (الذروة)

الأرض ، بديلة

كيلو فولت

75

كسر العزلة

85

1 دقيقة تواتر الطاقة صمد جهد حلقة التحكم (إلى الأرض)

كيلو فولت

2

تصنيف التيار

A

630

تم تصنيفها على المدى القصير على المدى القصير (القيمة الافتراضية)

الدائرة الرئيسية/تبديل التأريض

ال

24/4S

حلقة اتصال التأريض

ال

21.7/4S

تصنيف الذروة الصلبة التيار

الدائرة الرئيسية/تبديل التأريض

ال

63

حلقة اتصال التأريض

ال

54.5

تم تصنيف تيار الدائرة القصيرة التي تيار وأوقات

كا/الوقت

25/30

تيار إغلاق الدائرة القصيرة المقدرة (الذروة)

ال

63

تصنيف الكابلات الشحن كسر تيار

A

25

تصنيف تشغيل قاطع الدائرة

0-0.3S-CO-180S-CO

الحياة الميكانيكية

استراحة الدائرة /مفتاح العزل

وقت

10000/3000

درجة IP

مربع مختومة

IP67

shell shell

IP4x

ضغط الغاز

مستوى شحن الغاز المقنن (20 ℃ ، ضغط المقياس)

MPA

0.02

مستوى وظيفة وظيفة الغاز المصنفة (20 ℃ ، ضغط المقياس)

MPA

0

قابلية الختم

معدل التسرب السنوي

٪/سنة

≤0.05

غرض

وحدة

بيانات

الجهد المقنن

كيلو فولت

12

التردد المقنن

هرتز

50

مستوى التمييز

1 دقيقة تواتر الطاقة صمد أمام الجهد

كيلو فولت

دافع البرق صمد أمام الجهد (الذروة)

كيلو فولت

1 دقيقة تواتر الطاقة صمد جهد حلقة التحكم (إلى الأرض)

كيلو فولت

2

تصنيف التيار

A

630

تم تصنيفها على المدى القصير على المدى القصير (القيمة الافتراضية)

الدائرة الرئيسية/تبديل التأريض

ال

24/4S

حلقة اتصال التأريض

ال

21.7/4S

تصنيف الذروة الصلبة التيار

الدائرة الرئيسية/تبديل التأريض

ال

63

حلقة اتصال التأريض

ال

54.5

تيار إغلاق الدائرة القصيرة المقدرة (الذروة)

تحميل مفتاح/مفتاح الأرض

ال

63

تصنيف الحمل النشط مقاطعة التيار

A

630

تصنيف حلقة مغلقة مقاطع التيار

A

630

5 ٪ مصنفة الحمل النشط المقاطع التيار

A

31.5

تصنيف الكابلات الشحن كسر تيار

A

10

تصنيف أوقات كسر الحمل النشطة

وقت

100

خطأ الأرض كسر الحالي

A/الوقت

31.5/10

الدائرة والكابلات شحن الانقطاع الحالي تحت سطح الأرض الحالي.

A/الوقت

17.4/10

الحياة الميكانيكية

استراحة الدائرة /مفتاح العزل

وقت

10000/3000

درجة IP

مربع مختومة

IP67

shell shell

IP4x

ضغط الغاز

مستوى شحن الغاز المقنن (20 ℃ ، ضغط المقياس)

MPA

0.02

مستوى وظيفة وظيفة الغاز المصنفة (20 ℃ ، ضغط المقياس)

MPA

0

قابلية الختم

معدل التسرب السنوي

٪/سنة

≤0.05
