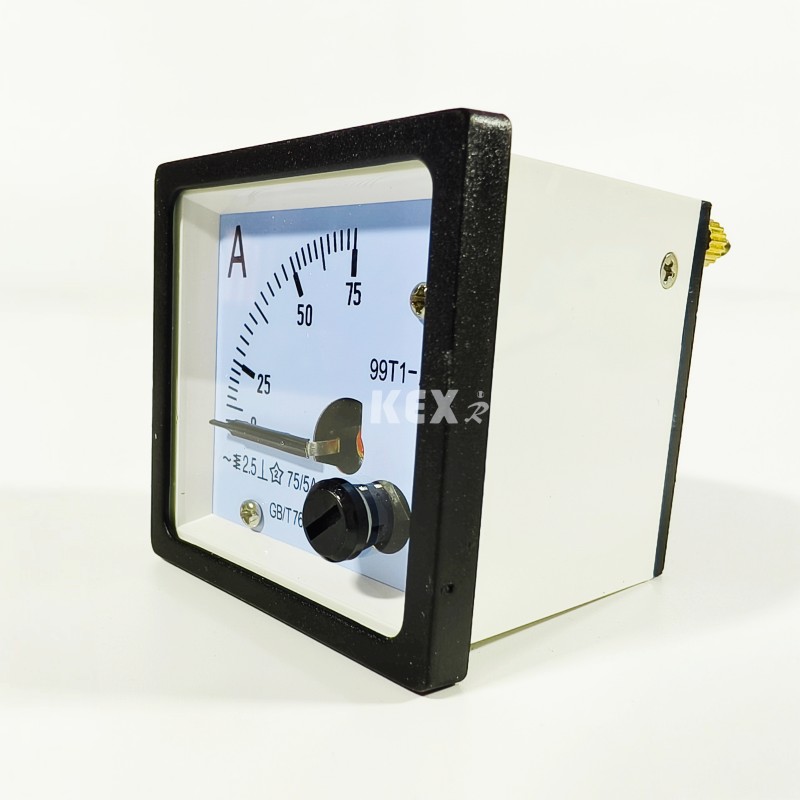

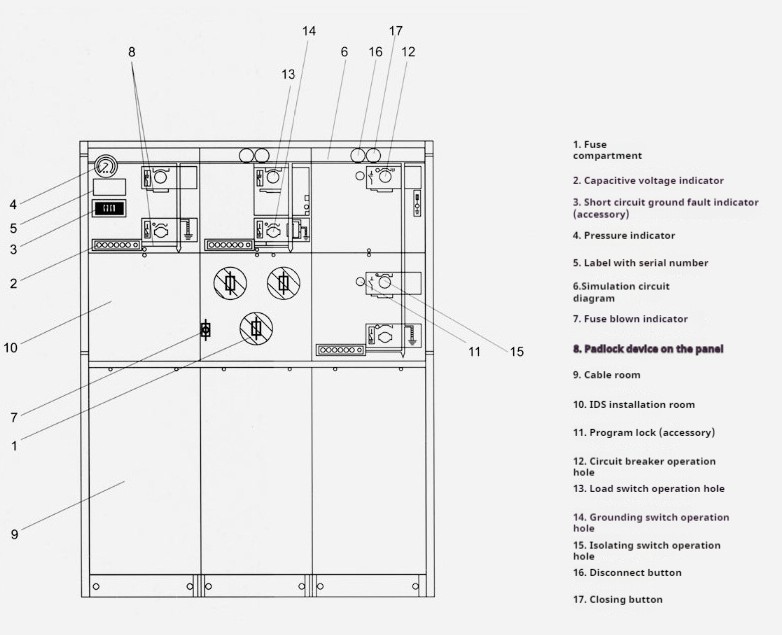

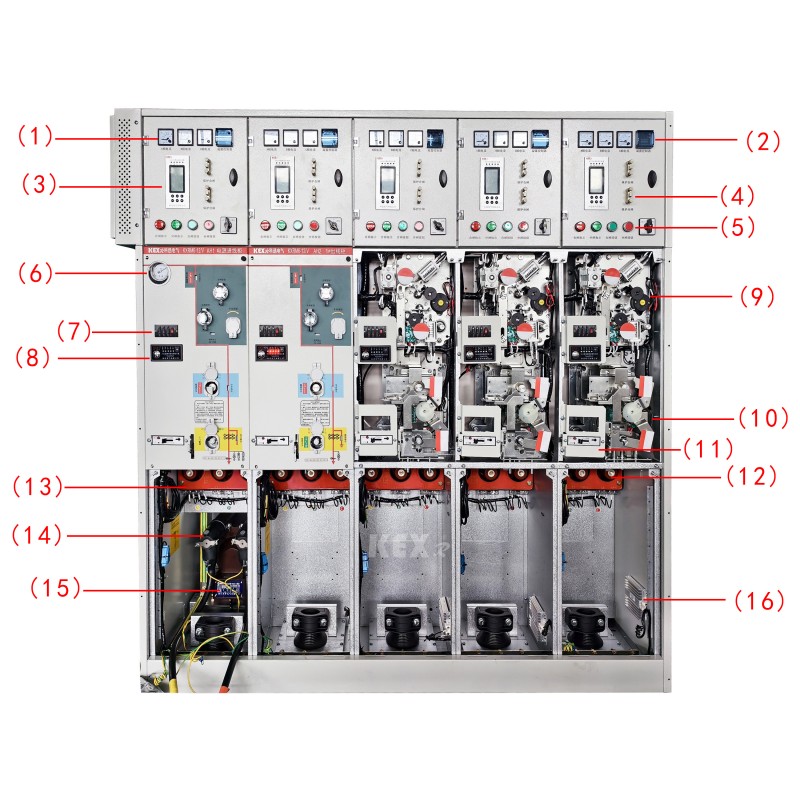

1. مقياس التيار الكهربائي

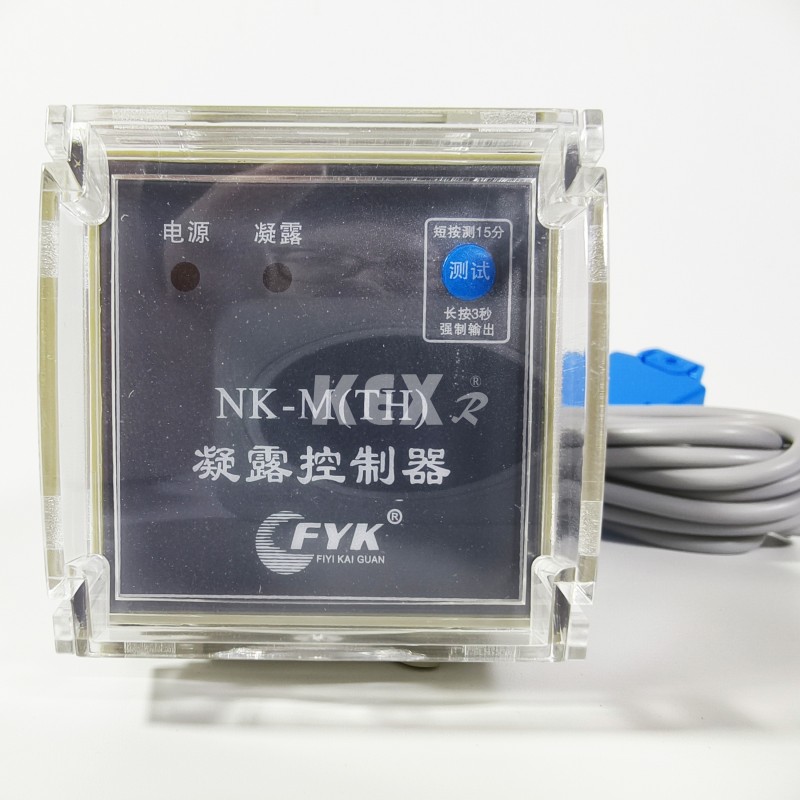

2. تحكم التكثيف

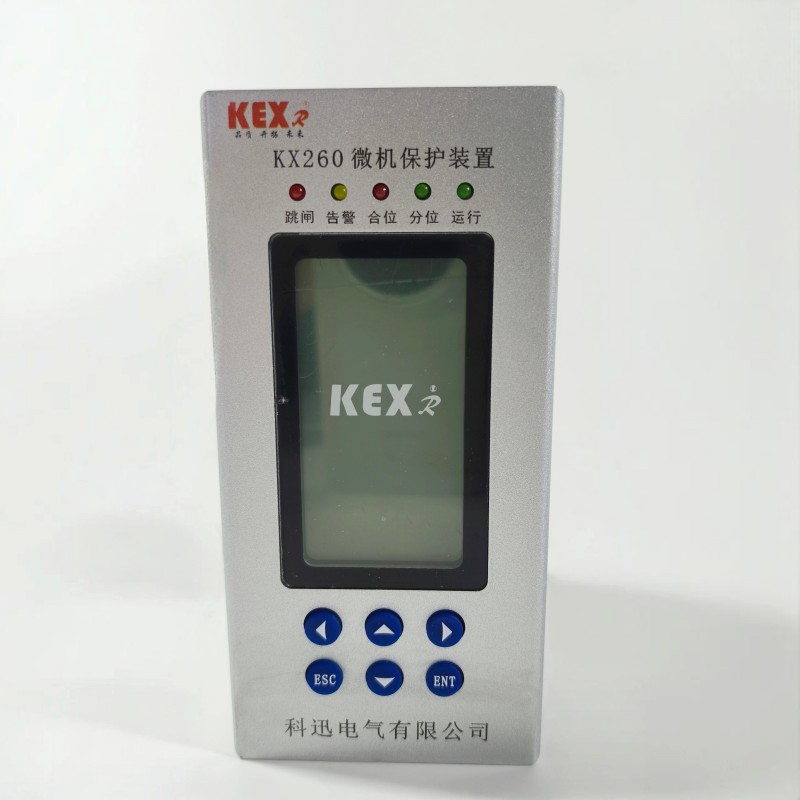

3. جهاز حماية الحواسيب الصغيرة
6. البارومتر
7. عرض مشحون
8.. مؤشر الخطأ

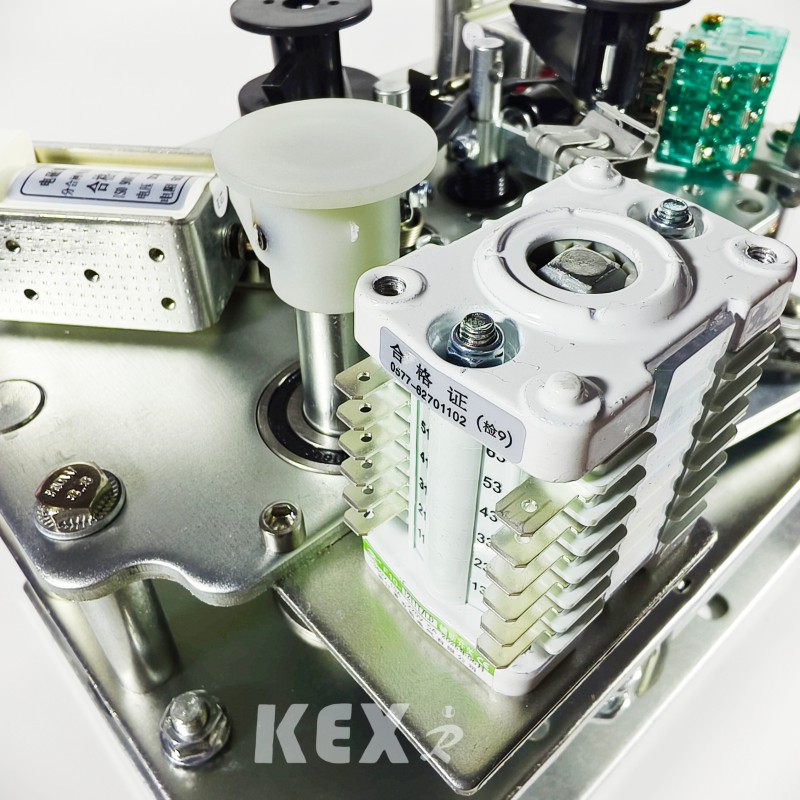

9. آلية التشغيل الكهربائية

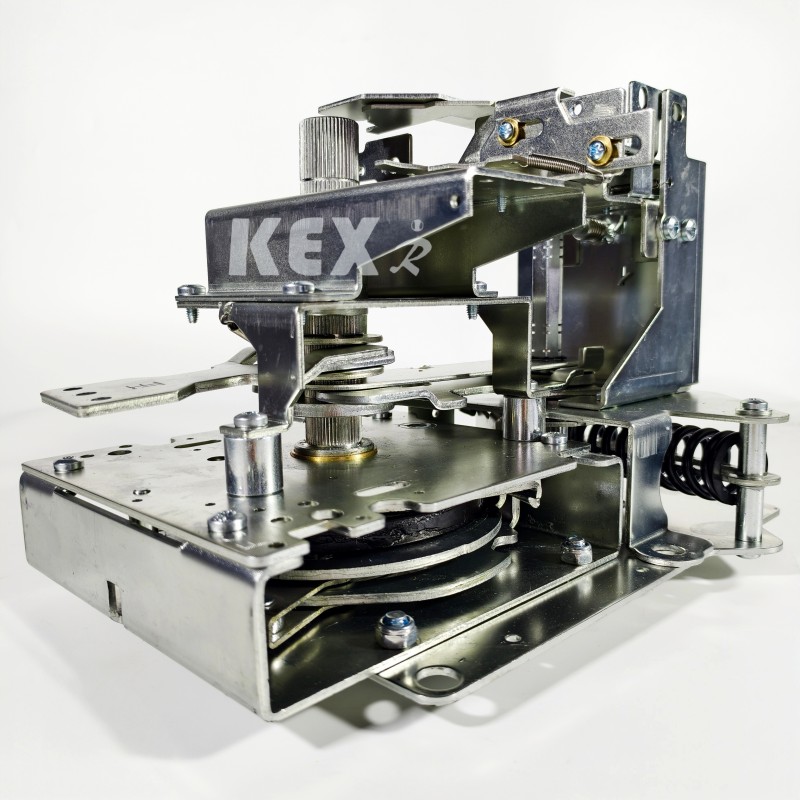

10. آلية التشغيل اليدوية

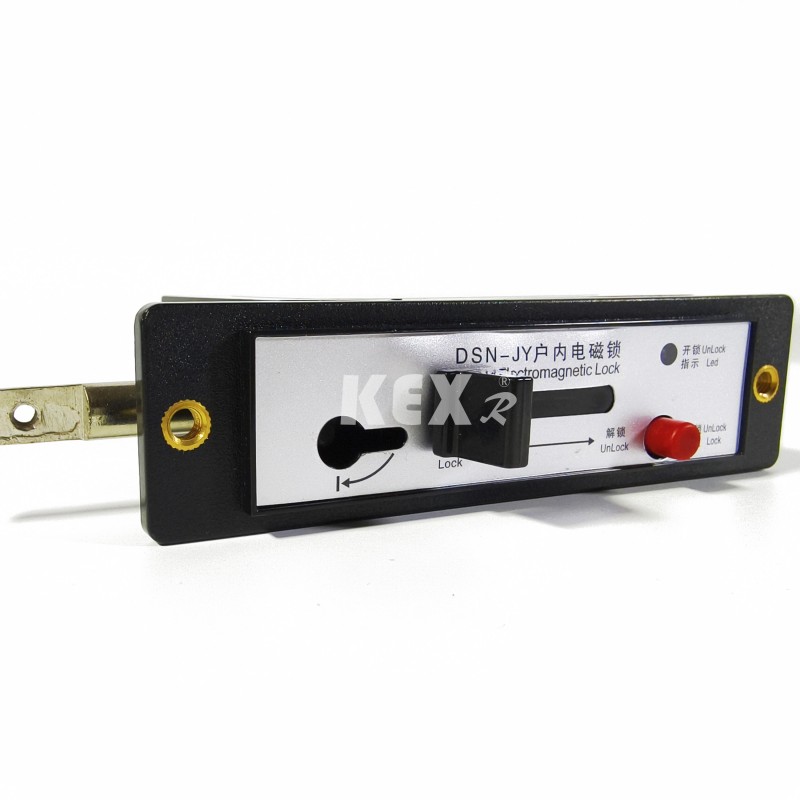

11. القفل الكهرومغناطيسي

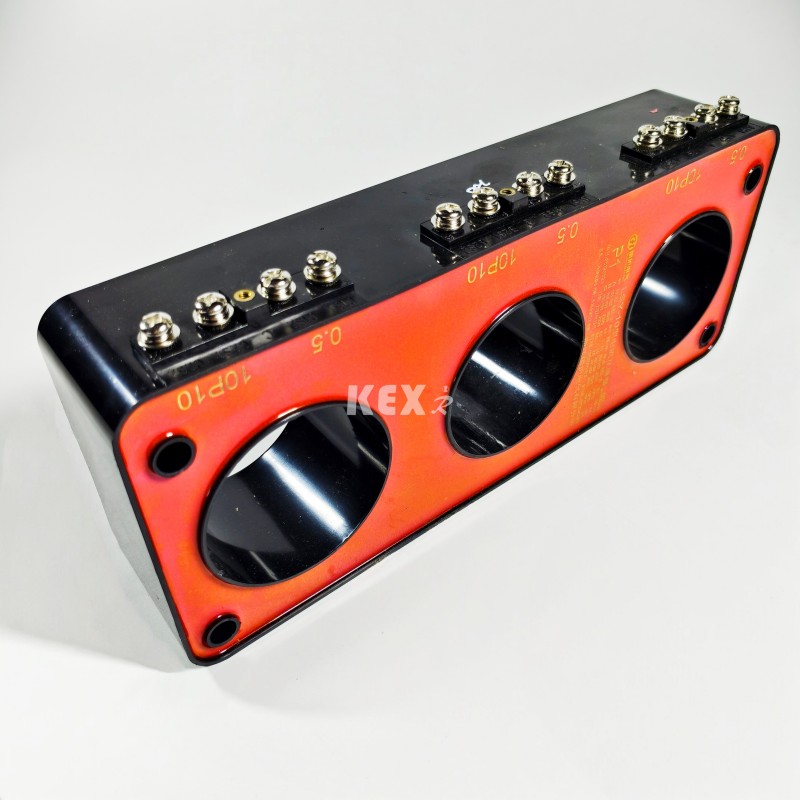

12 ~ 13 . المحول الحالي

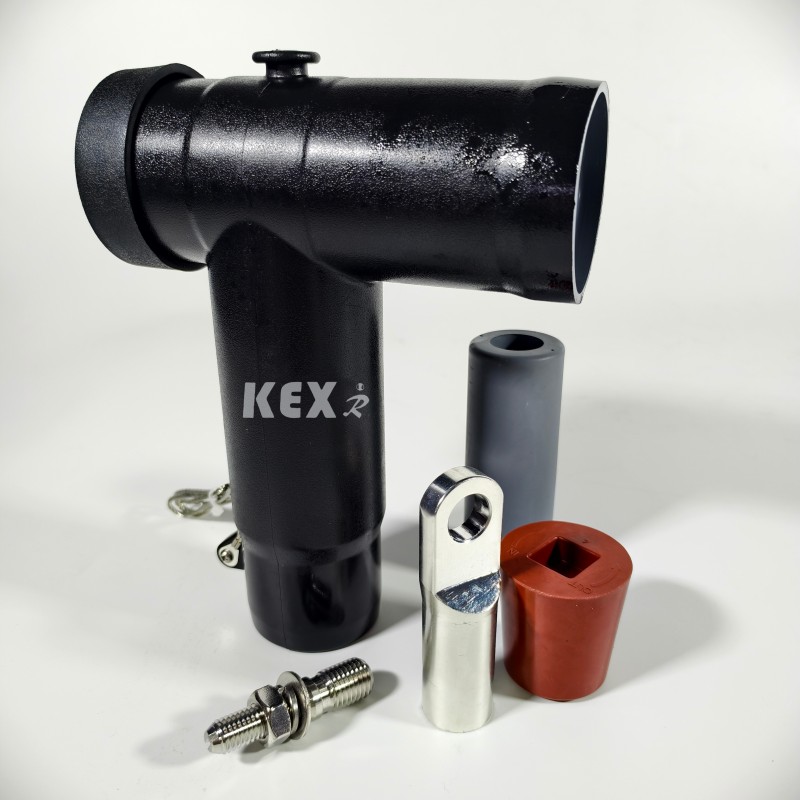

14. قابس الكابل

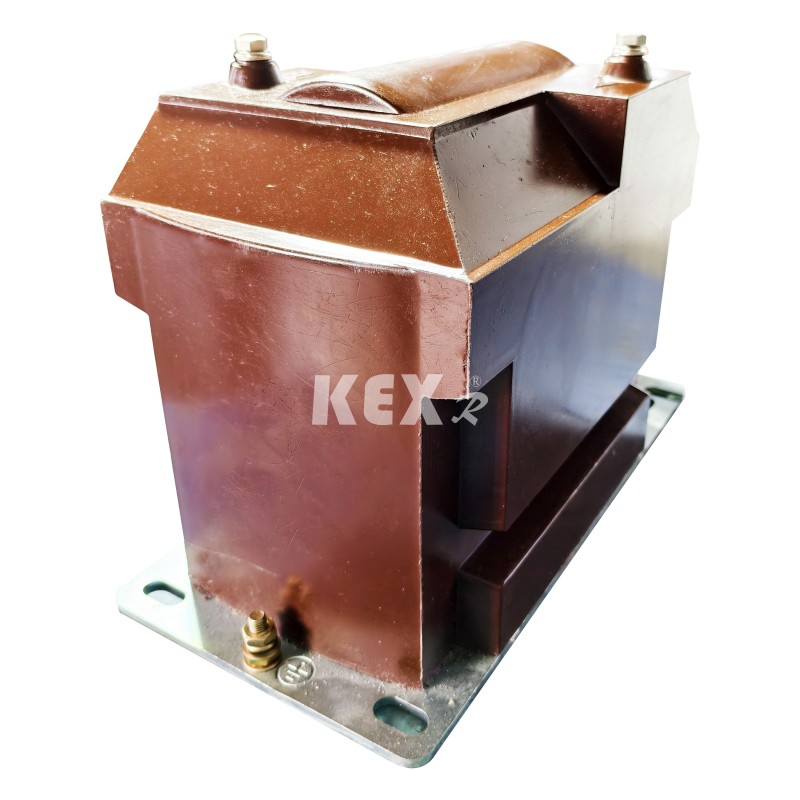

15. محول الجهد

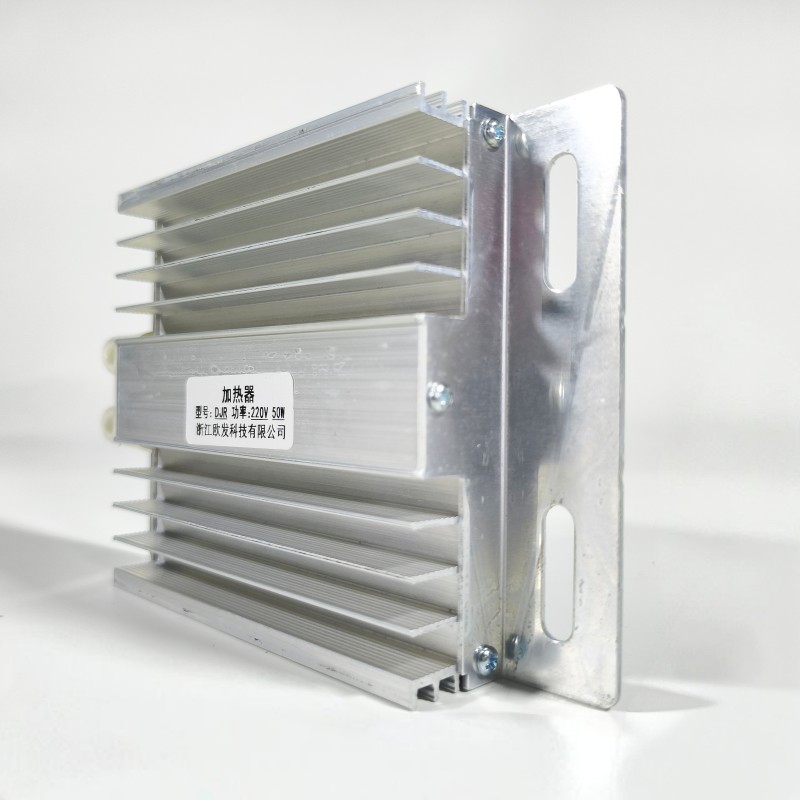

16. لوحة تسخين من سبائك الألومنيوم

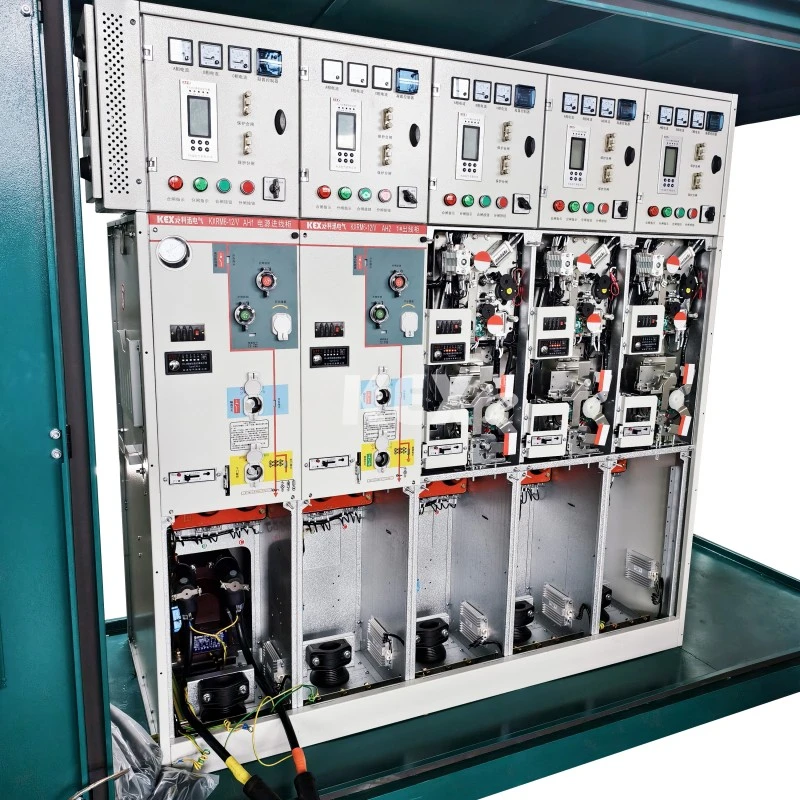

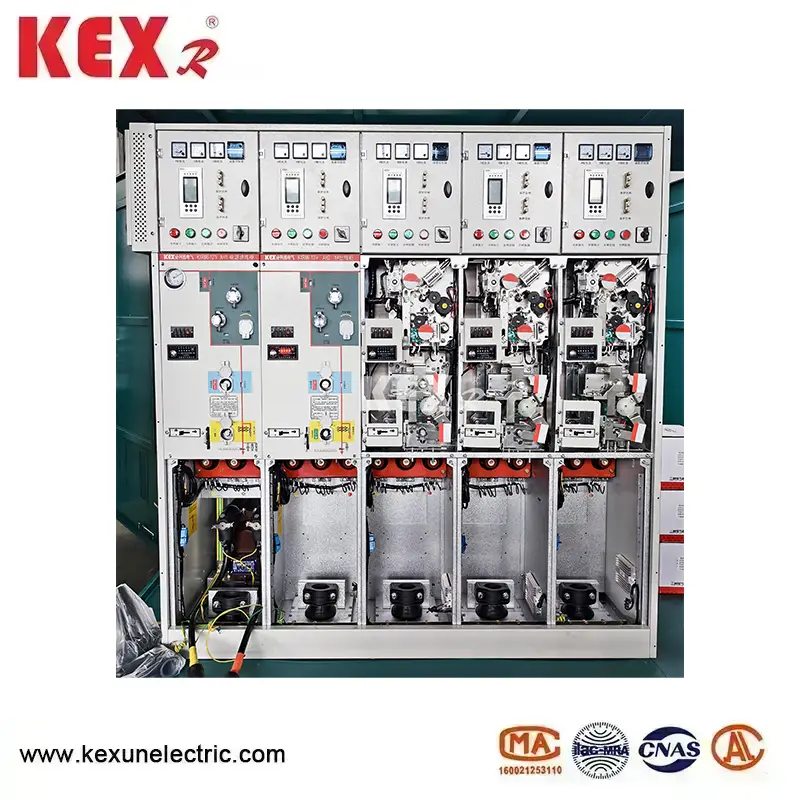

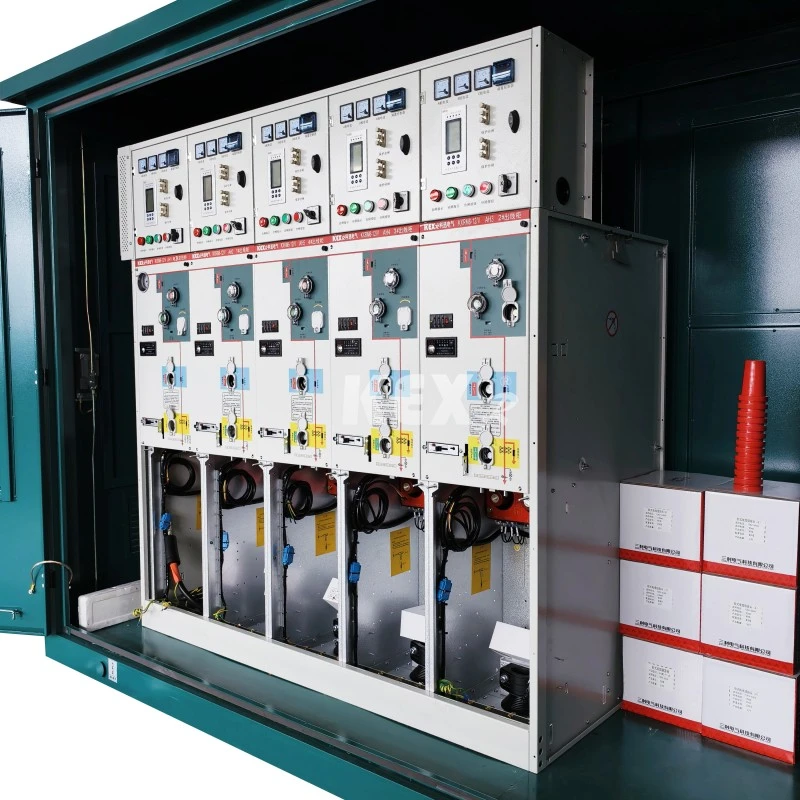

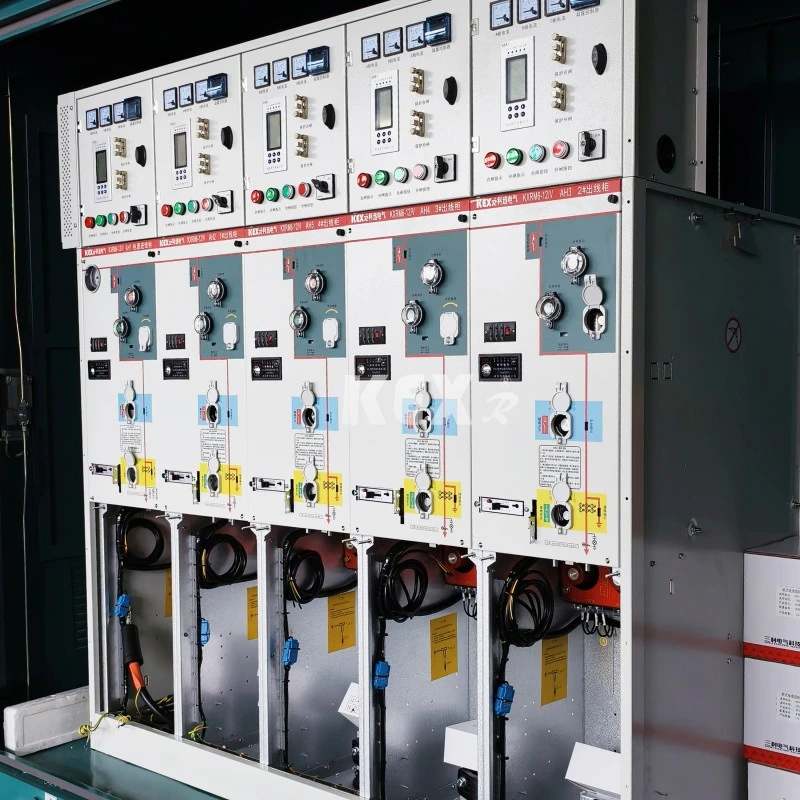

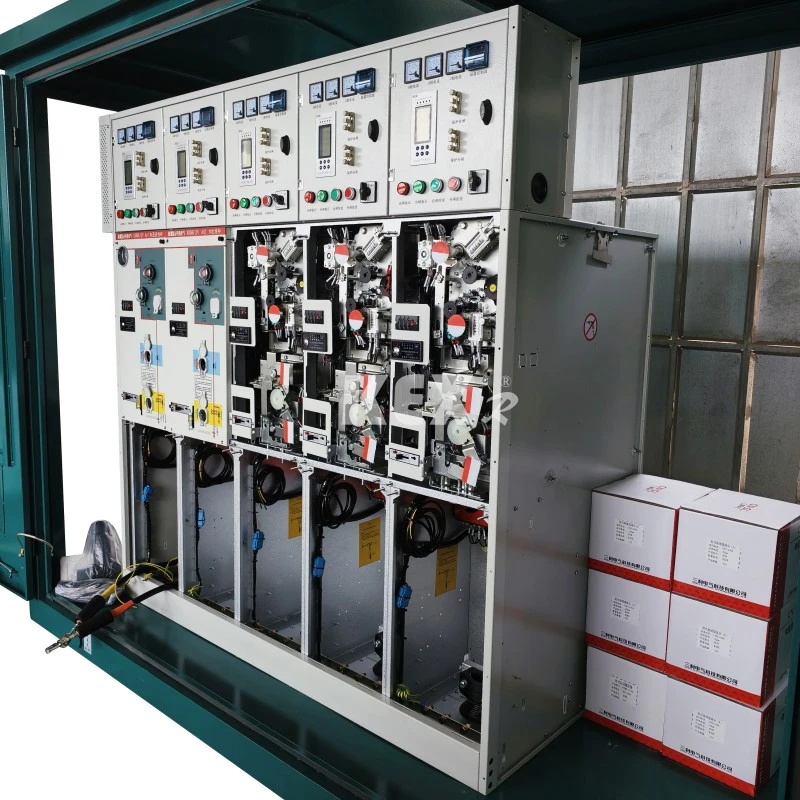

KXRM6-12 خزانة GIS من النوع المدمج مناسبة لدرجات الحرارة العالية والمنخفضة (+40 درجة مئوية ~ -40 درجة مئوية)، والرطوبة، والغبار، والتلوث الملحي، والمناجم، والارتفاعات العالية (1000 متر) والبيئات الأخرى. الغمر في الماء لفترة قصيرة خلال 24 ساعة لا يؤثر على الاستخدام. ملاحظة: إذا كان الارتفاع أعلى، يرجى الإشارة إلى الارتفاع المحدد.
KXRM6-12 خزانة GIS من النوع المدمج تلبي المعايير الموضحة أدناه
IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 إلخ...
GB3804، GB3906، GB11022، الخ...
◆ يتم استخدام غاز SF6 في خزانة KXRM 6-12 من النوع المدمج GIS كوسيلة لإطفاء القوس ووسيلة عازلة.
◆ خزانة المفاتيح مغلقة ومعزولة بالكامل؛ يتم وضع قضبان التوصيل والمفاتيح والأجزاء الحية بالكامل في غلاف من الفولاذ المقاوم للصدأ.
◆ يتم ملء التجويف بغاز SF6 بجهد 1.4 بار، ويصل مستوى الحماية إلى IP67: لا يتأثر جهاز التبديل بأكمله تمامًا بالظروف البيئية الخارجية، مما يضمن التشغيل الطبيعي للمفتاح حتى في الحالات القصوى مثل الغمر في الماء على المدى القصير، والمنتج خالي من الصيانة.
◆ تحتوي خزانة المفاتيح على جهاز متشابك مثالي "خماسي الوقاية"، والذي يزيل تمامًا فشل تشغيل الأفراد والمعدات الذي قد يكون ناجمًا عن سوء التشغيل البشري.
◆ تحتوي جميع خزائن المفاتيح على قنوات آمنة وموثوقة لتخفيف الضغط، والتي يمكن أن تضمن السلامة الشخصية للمشغلين حتى في الحالات القصوى.
◆ تنقسم الخزانة إلى مجموعة وحدات ثابتة ومجموعة وحدات قابلة للتوسيع.
◆ عادةً ما تدخل الخزانة وتخرج من الأمام، ويمكن أيضًا تمديدها أو تمديدها من الجانب وفقًا لمواضع التثبيت المختلفة.
◆ حجم الخزانة مناسب للتركيب، ويمكن أن يكون مناسبًا للأماكن ذات المساحة الضيقة والظروف البيئية السيئة.
◆ يمكن تجهيز الخزانة بأجهزة كهربائية وأجهزة تحكم عن بعد ومراقبة وفقًا للاحتياجات المختلفة للمستخدمين.
|
غرض |
وحدة |
وحدة C |
الوحدة النمطية F |
وحدة V |
وحدة CB |
||
|
|
تبديل التحميل |
مجموع |
مفتاح فراغ |
عزل التبديل/المفتاح الأرضي |
VCB |
عزل التبديل/المفتاح الأرضي |
|
|
الجهد المقنن |
كيلو فولت |
12/24 |
12/24 |
12/24 |
12/24 |
12/24 |
12/24 |
|
تردد العمل يتحمل الجهد |
كيلو فولت |
42/50 |
42/50 |
42/50 |
42/50 |
42/50 |
42/50 |
|
دفعة البرق تحمل الجهد |
كيلو فولت |
95/125 |
95/125 |
95/125 |
95/125 |
95/125 |
95/125 |
|
التصنيف الحالي |
A |
630/630 |
ملحوظة1 |
630/630 |
|
1250/630 |
|
|
كسر الحالي |
A |
630/630 |
|
|
|
|
|
|
تيار كسر الكابل |
A |
135/135 |
|
|
|
|
|
|
تيار كسر الحمل 5% |
A |
31.5/- |
|
|
|
|
|
|
خطأ التأريض كسر التيار |
A |
200/100 |
|
|
|
|
|
|
خطأ التأريض كابل الشحن كسر التيار |
A |
115/87 |
|
|
|
|
|
|
تيار كسر الدائرة القصيرة |
كا |
|
ملحوظة2 |
20/16 |
|
25/20 |
|
|
القدرة على الإغلاق |
كا |
63/52.5 |
ملحوظة2 |
50/40 |
50/40 |
63/50 |
63/50 |
|
تيار الصمود قصير المدى (2 ثانية) |
كا |
25/- |
|
|
|
|
|
|
تيار الصمود قصير المدى (3s) |
كا |
-/21 |
|
20/16 |
20/16 |
25/20 |
25/20 |
|
الحياة الميكانيكية |
وقت |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
ملحوظة1:يعتمد على التيار المقنن للصمامات
ملحوظة2: يعتمد على الصمامات ذات الجهد العالي

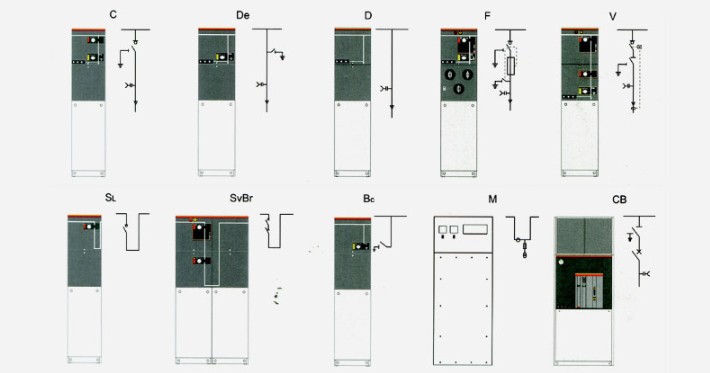

◀ تكوين الخزانة D راجع "وحدة توصيل الكابل بدون سكين التأريض" لمعرفة التكوين والخصائص القياسية.
◀ تكوين الخزانة C راجع "وحدة تبديل التحميل" لمعرفة التكوين والخصائص القياسية.
◀ تكوين الخزانة F راجع "وحدة التبديل الفراغي" لمعرفة التكوين والخصائص القياسية.
يمكن أيضًا أن توفر المجموعة القياسية لخزانة KX-RM6 المدمجة من النوع GIS التكوينات التالية
◀مؤشر الجهد السعوي للجلبة الواردة
◀ تم تجهيز كل غرفة هواء بمقياس ضغط لمراقبة كثافة SF6.
◀ عروة الرفع
◀ مقبض التشغيل
□ تحميل وحدة التبديل C
○ التكوين والميزات القياسية
◀ 630a بسبار
◀ مفتاح تحميل/تأريض ثلاثي المحطات
◀ آلية تشغيل زنبركية فردية ثلاثية المحطات مع مفتاحي تحميل مستقلين وأعمدة تشغيل مفتاح التأريض.
◀ مؤشر موضع مفتاح الحمل ومفتاح التأريض
◀ جلبة خارجية أفقية في الأمام، جلبة مسمار من سلسلة 630A 400.
◀مؤشر جهد سعوي للإشارة إلى كهربة البطانة
◀ بالنسبة لجميع وظائف المفتاح، من السهل تركيب جهاز قفل على اللوحة.
◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6)
◀ التأريض بسبار
◀ التشابك بين مفتاح التأريض واللوحة الأمامية لغرفة الكابلات
◀ امتداد الحافلة المحجوزة
◀ حافلة خارجية
◀ آلية التشغيل الكهربائية لمفتاح التحميل DC24V/48V/110V/220V؛ تيار متردد 110 فولت/220 فولت؛
◀ماس كهربائى ومؤشر خطأ أرضي قياس محول التيار الحلقي ومقياس التيار الكهربائي
◀ قياس محول التيار الحلقي ومقياس واط/ساعة
◀ يمكن تركيب مانعة الصواعق أو رأس الكابل المزدوج على غلاف مدخل الكابل.
◀ قفل التأريض المباشر للخط الوارد (قفل مفتاح التأريض عندما تكون البطانة نشطة) تيار متردد/تيار مستمر 110 فولت/220 فولت. اتصال إضافي
◀ تحميل موضع المفتاح 2NO+2NC، وموضع مفتاح التأريض 2NO+2NC، ومقياس الضغط 1NO مع الإشارة، وطفاية القوس 1NO مع اتصال الإشارة.
◀ يمكن تركيب الجهاز الثانوي فيه
◀ غرفة الخط الثانوي في الجزء العلوي من خزانة المفاتيح، وصندوق الجهد المنخفض في الجزء العلوي من خزانة المفاتيح.
○ التكوين والميزات القياسية
◀ 630a بسبار
◀ مفتاح تحميل ثلاثي المحطات، يتم ربط الطرف الأول من المصهر ميكانيكيًا بمفتاح التأريض الموجود في نهاية المصهر.
◀ آلية تشغيل زنبركية ثلاثية المحطات، مع مفتاحي تحميل مستقلين وأعمدة تشغيل مفتاح التأريض.
◀ مؤشر موضع مفتاح الحمل ومفتاح التأريض
◀ أسطوانة المصهر
◀ يتم وضع المصهر أفقيًا.
◀ مؤشر رحلة المصهر جلبة أفقية صادرة في الأمام، جلبة توصيل من سلسلة 200 بقدرة 200 أمبير.
◀مؤشر جهد سعوي للإشارة إلى كهربة البطانة
◀ بالنسبة لجميع وظائف المفتاح، من السهل تركيب جهاز قفل على اللوحة.
◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6)
◀ التأريض بسبار
◀ معلمات المصهر لحماية المحولات هي 12KV، و125A كحد أقصى، و24KV، و63A كحد أقصى.
◀ التشابك بين مفتاح التأريض واللوحة الأمامية لغرفة الكابلات.
►امتداد شريط التوصيل المحجوز
◀ محرك الحافلة الخارجي لتشغيل مفتاح التحميل 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.
◀ملف رحلة متوازي 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.
◀ ملف إغلاق متوازي 24 فولت/48 فولت تيار مستمر 110 فولت/220 فولت تيار مستمر/تيار متردد.
◀ قياس محول التيار الحلقي ومقياس التيار الكهربائي قياس محول التيار الدائري ومقياس واط/ساعة
◀ قفل التأريض المباشر للخط الوارد (قفل مفتاح التأريض عندما تكون البطانة نشطة) تيار متردد/تيار مستمر 110 فولت/220 فولت. جهة اتصال إضافية
◀ موضع إغلاق الحمل 2NO+2NC، موضع مفتاح التأريض 2NO+2NC، نفخ المصهر 1NO، مقياس الضغط 1NO مع الإشارة، وطفاية القوس 1NO مع اتصال الإشارة.
◀ يمكن تركيب الجهاز الثانوي في غرفة الخط الثانوي أعلى خزانة المفاتيح وصندوق الجهد المنخفض أعلى خزانة المفاتيح.
□ وحدة القياس M
○ التكوين والميزات القياسية
◀ خزانة قياس 12 كيلو فولت
◀ 2 محولات تيار
◀ 2 محولات جهد
◀ يتم استخدام 6 قطع من البطانات من السلسلة 400 لتوصيل الناقل الخارجي الممتد المرن لـ GSFR6-12، بالمدخل العلوي والمخرج السفلي.
◀ قاطع اللهب لحماية PT
◀ مكون الضغط المنخفض 1 فولتميتر مع مفتاح تبديل، 1 أمبير مع مفتاح تبديل، العرض × الارتفاع × العمق = 696 × 1806 × 820 مم.
○ التكوينات والميزات الاختيارية
◀ 3 محولات تيار
◀ 3 محولات جهد مانعة للصواعق
◀مؤشر جهد سعوي للإشارة إلى أن مجموعة المفاتيح الكهربائية مشحونة
◀ مكون الضغط المنخفض: 1 عداد طاقة، 1 عداد طاقة تفاعلي.
□ وحدة VCB CB
○التكوين والميزات القياسية والاختيارية
◀ يتم تركيب مانع الصواعق على الكابل الوارد لشريط التوصيل 1250a/630a.
◀ قاطع دائرة مفرغ لحماية الخط بقدرة 1250 أمبير/630 أمبير
◀ محول تيار
◀ قاطع دائرة مفرغ من الهواء VD4X0 يعمل بالكهرباء بقوة 10 فولت تيار مستمر
◀ محول الجهد
◀ التشغيل الكهربائي للذخائر غير المنفجرة، وهو مفتاح عزل/تأريض ثلاثي المحطات العلوي لقاطع الدائرة الكهربائية. ◀ وحدة الحماية والتحكم REF542plus (مع CT الواقي)
◀ملف رحلة التحويل 110 فولت/220 فولت تيار مستمر
◀ملف الإغلاق 110 فولت/220 فولت تيار مستمر
◀ جلبة الترباس من سلسلة 400 لجلبة المخرج 1250A/630A مرتبة أفقيًا في المقدمة.
◀ امتداد الحافلة المحجوزة لمؤشر الجهد الكهربي 1250A/630A للإشارة إلى البطانة المباشرة
◀ مقياس ضغط الغاز SF6 (واحد فقط في كل صندوق غاز SF6) العرض × الارتفاع × العمق = 696 × 1806 × 781 مم. ◀ تسلسل التشغيل والإيقاف: O-0.3s-CO-180s-CO.
◀ حساس ضغط الغاز
1. الاتصال الإضافي يمكن تجهيز جميع مفاتيح التحميل وقواطع الدائرة بـ 2NO+2NC للإشارة إلى موضع المفتاح. يمكن تركيب ملف رحلة متوازي (AC أو DC) على مفتاح المحول وقاطع الدائرة، ويوجد مكون التحكم في الجهد المنخفض خلف اللوحة الأمامية.

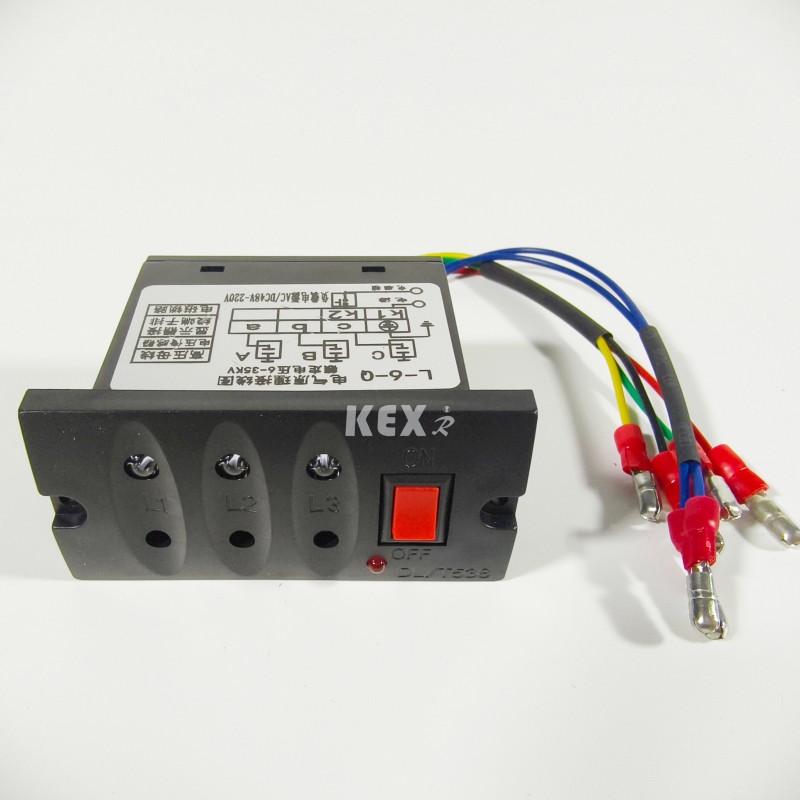

2. مؤشر الجهد يوضح مؤشر الجهد السعوي ما إذا كانت البطانة مشحونة أم لا، ويمكن استخدام المقبس الموجود عليها في المرحلة النووية.

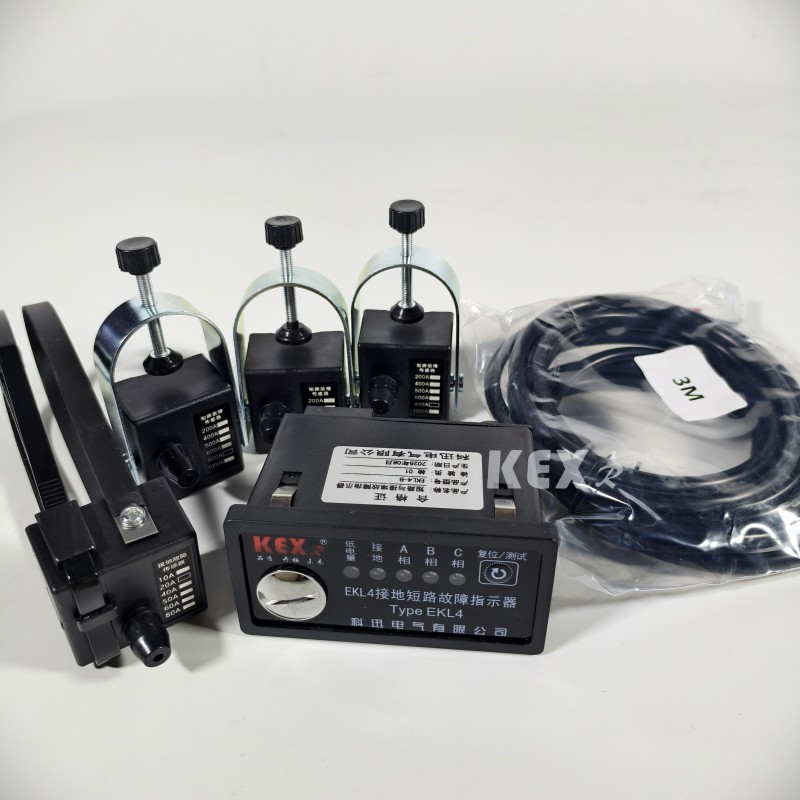

3. مؤشر الدائرة القصيرة والخطأ الأرضي من أجل تسهيل موقع الخطأ، يمكن تجهيز وحدة تبديل الكابل بدائرة كهربائية قصيرة ومؤشرات خطأ التأريض لاكتشاف الأخطاء بشكل بسيط.
4. التشغيل الكهربائي هو مخطط قياسي لآلية التشغيل اليدوي لوحدة تبديل الكابلات ووحدة المحولات. يمكنك أيضًا اختيار تثبيت آلية التشغيل الكهربائية. يتم تشغيل جميع مفاتيح الكابلات وقواطع الدائرة الكهربائية ومفاتيح التأريض بواسطة آليات موجودة خلف اللوحة الأمامية. يمكن تشغيل جميع المفاتيح وقواطع الدائرة بواسطة مقبض التشغيل (التكوين القياسي)، أو يمكن تجهيزها بآلية تشغيل المحرك (الملحقات). ومع ذلك، لا يمكن تشغيل مفتاح التأريض إلا يدويًا، ويتم تكوين آلية ذات القدرة على إغلاق تيار العطل. يمكن تحقيق آلية التشغيل الكهربائية بسهولة على مراحل.
5. تم تركيب البطانات القياسية لاتصال الكابل وفقًا لـ DIN47636. جميع البطانات لها نفس الارتفاع من الأرض ومحمية بلوحة غطاء غرفة الكابلات. يمكن أن تكون بعض لوحات التغطية متشابكة مع المفتاح الأرضي، ويمكن أيضًا استخدام لوحات تغطية غرفة الكابلات المزدوجة الخاصة للخطوط الواردة ذات الكابلات المزدوجة.

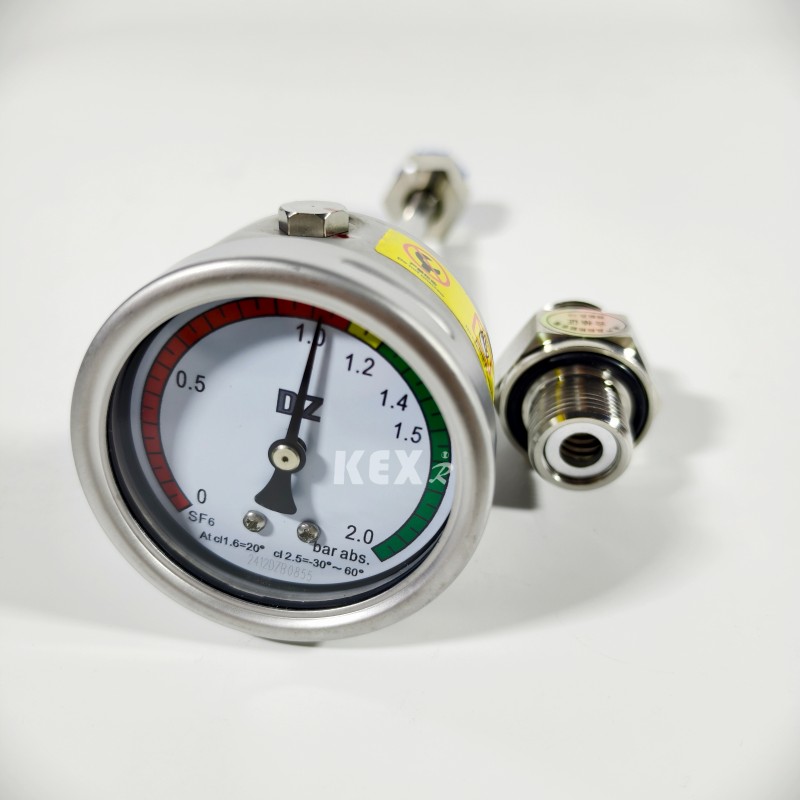

6. مؤشر الضغط عادة ما يكون مزودًا بمؤشر ضغط، والذي يتكون من مقياس الضغط. بالإضافة إلى ذلك، يمكن توفير وصلات كهربائية للإشارة إلى انخفاض الضغط.
7. يمكن تركيب أقفال المفاتيح لقواطع الدائرة ومفاتيح التحميل ومفاتيح التأريض. يمكن تجهيزه بشبه مأوى متشابك بقفل، وهو مناسب لقواطع الدائرة ومفاتيح التحميل ومفاتيح التأريض.
8. قاطع القوس يمكن تجهيز جميع وحدات الشبكة الحلقية بمانعات القوس. عند حدوث الانحناء في الداخل، ستغلق مانعات القوس الكهربائي تلقائيًا على الجلبة الواردة، بما في ذلك الوحدات D وDE وV، ويمكن تجهيز جميع وحدات الكابلات بمانع القوس الكهربائي. يجب عليهم الطلب مع الوحدة ولا يمكنهم تغييرها. يمكن الإشارة إلى عمل طفاية القوس بهذه الطريقة، ويتم توصيل نقاط الاتصال الكهربائية الموجودة في خزانة SF6 بالطرف الموجود خلف اللوحة الأمامية.

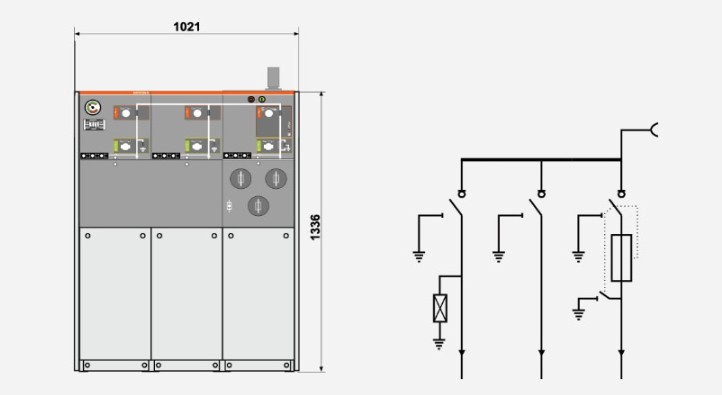

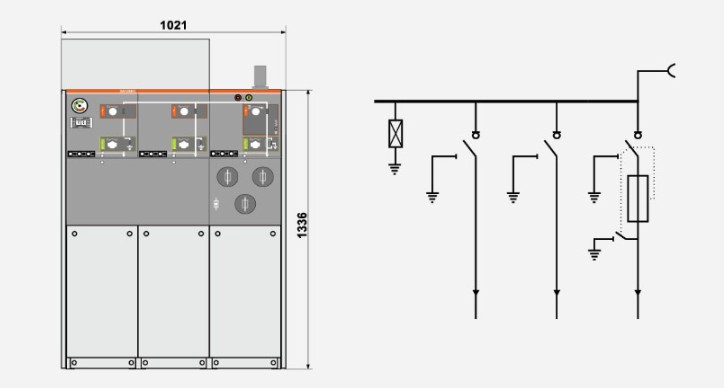

◆ المخطط 1 SA+CCF+
قم بتركيب مانع الصواعق على الحافلة واتركها للتوسع.
ملاحظة: يجب ألا يقل عدد وحدات التبديل عن 3.
◆ المخطط 2 CCF+
قم بتركيب مانع الصواعق في الخط الوارد وقم باحتياطي التوسعة.

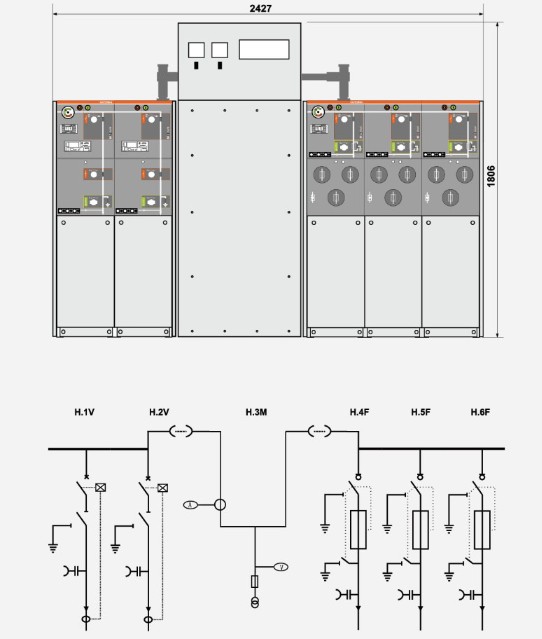

◆ المخطط 3 W+M+FFF
حساب جانب الجهد العالي

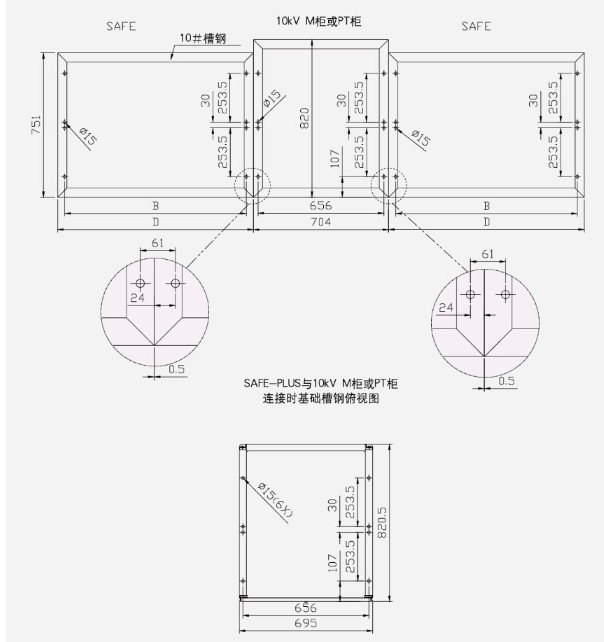

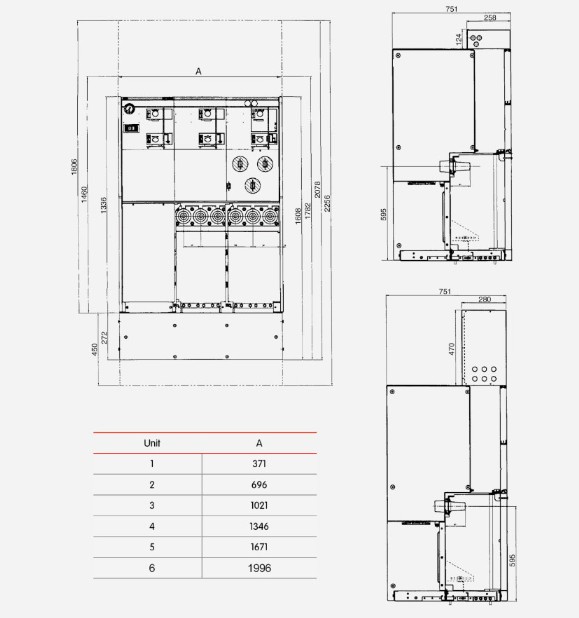

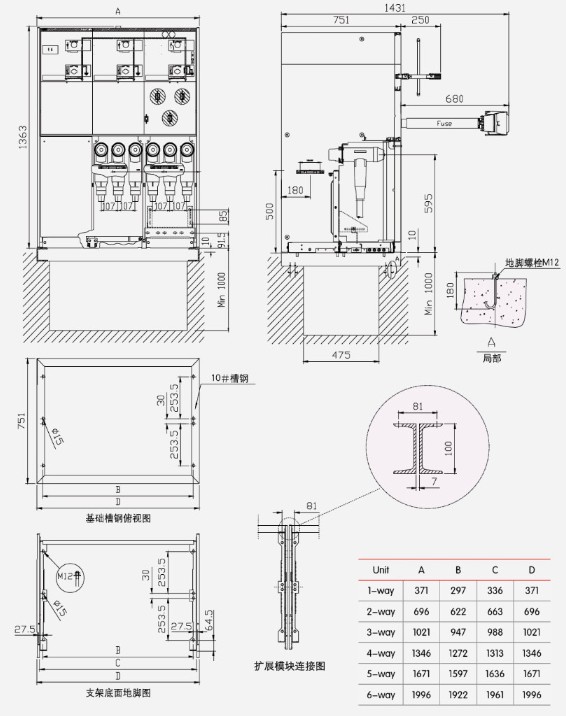

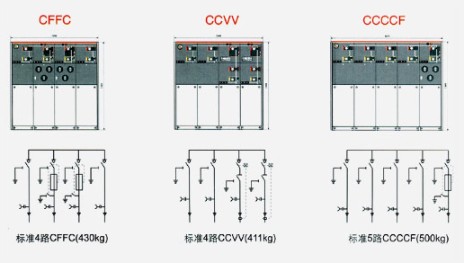

● جداول الهيكل والأبعاد لخزانة KXRM6-12 المدمجة من النوع GIS
