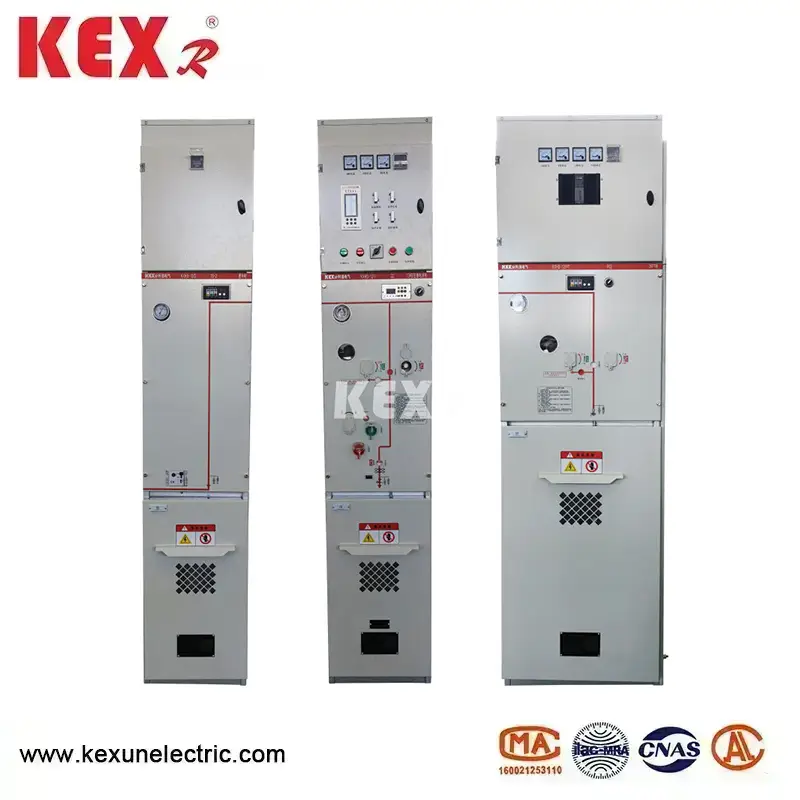

خزانة المفاتيح الكهربائية العازلة للغاز الصديقة للبيئة

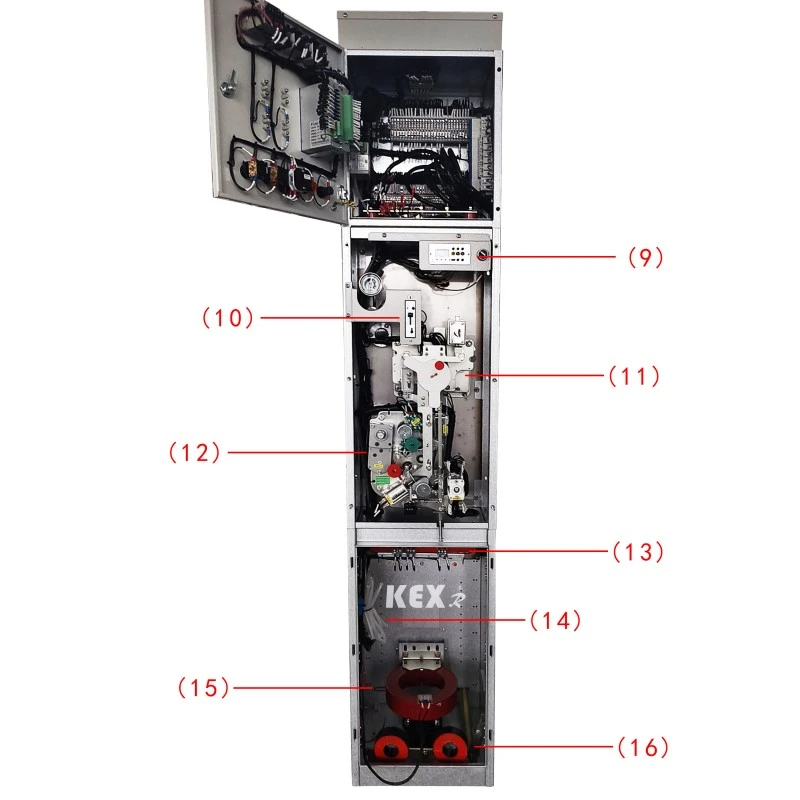

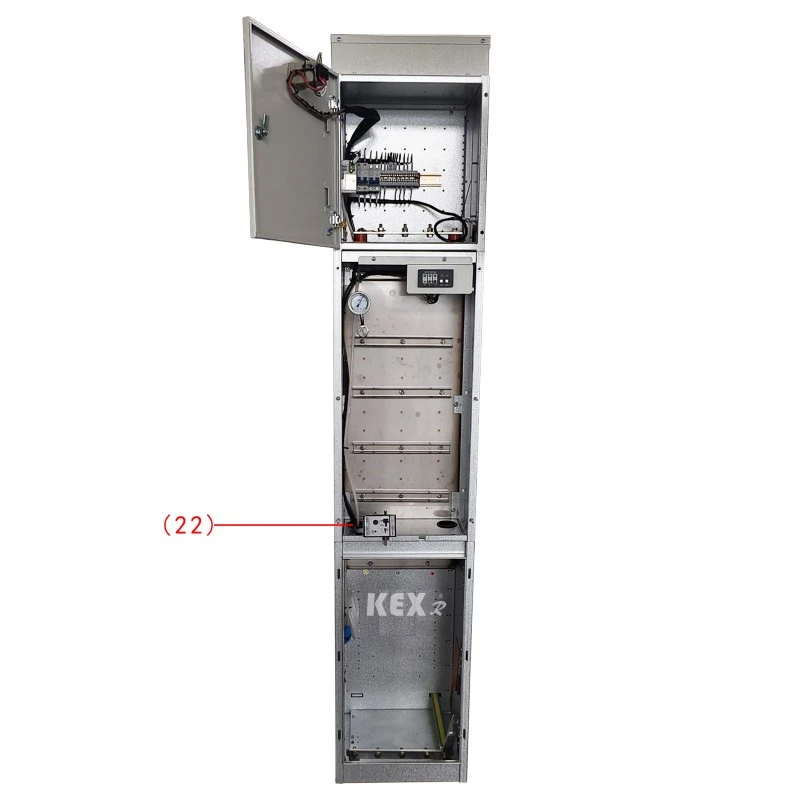

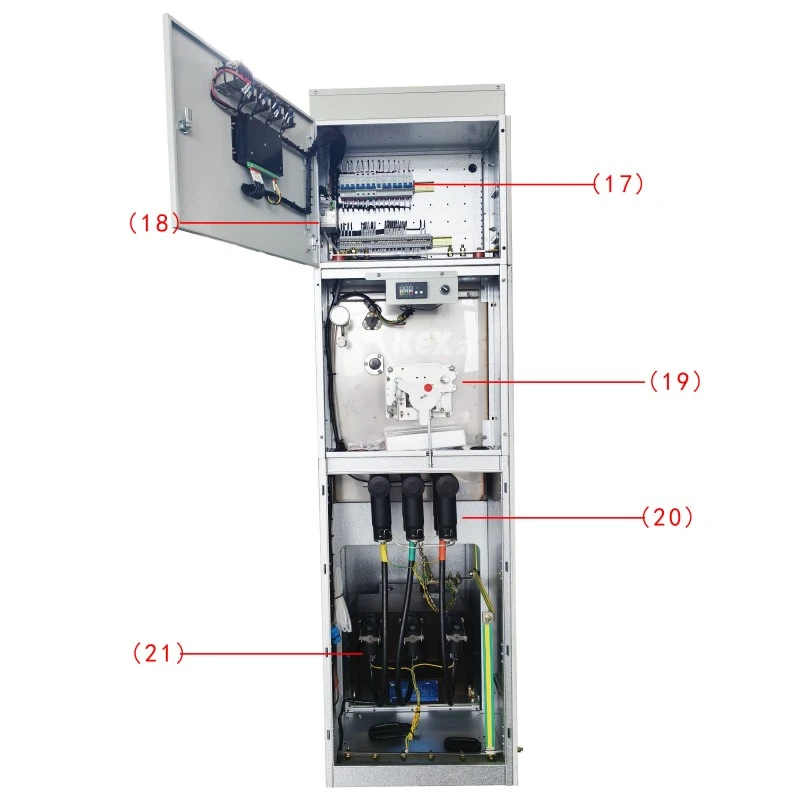

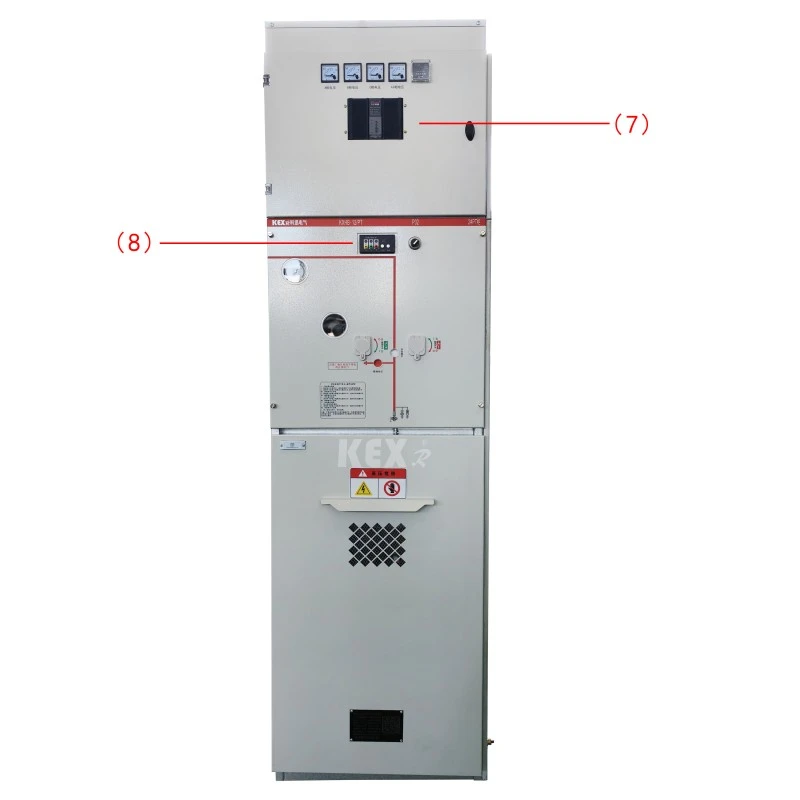

● المكونات

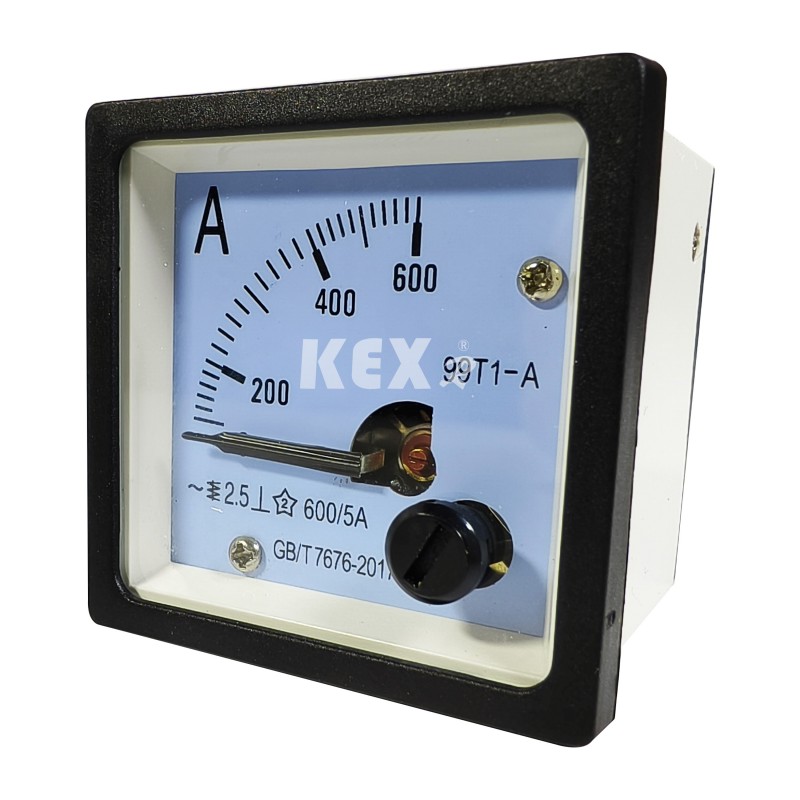

1. مقياس التيار الكهربائي

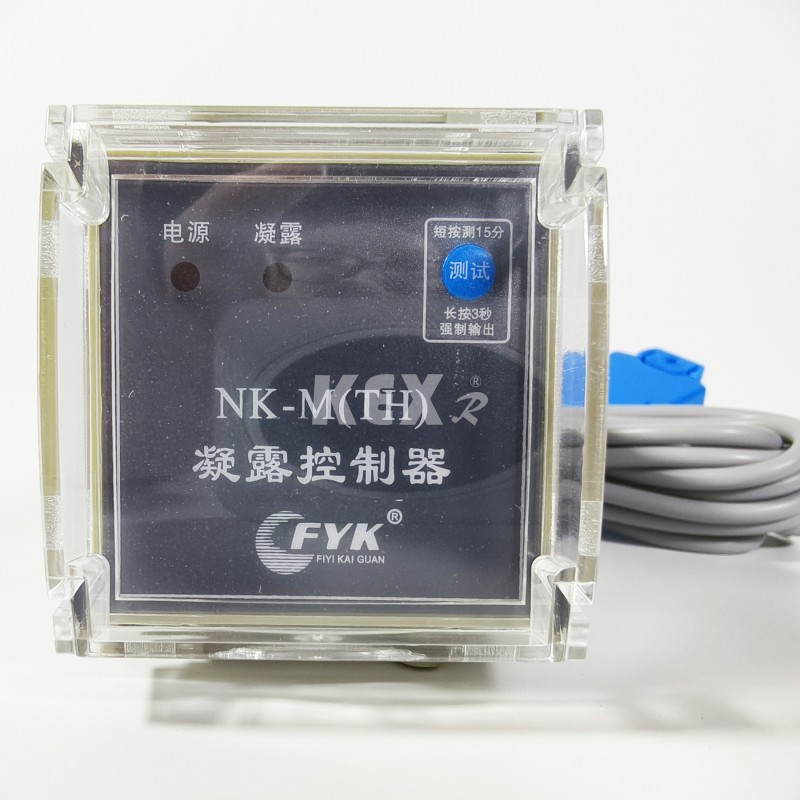

2. تحكم التكثيف

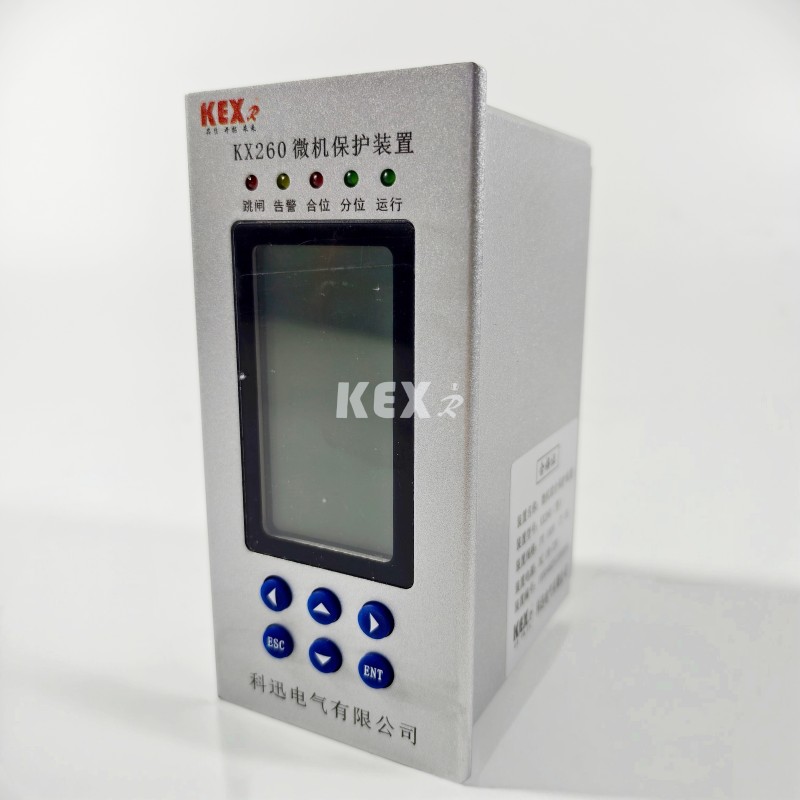

3. جهاز حماية الحواسيب الصغيرة

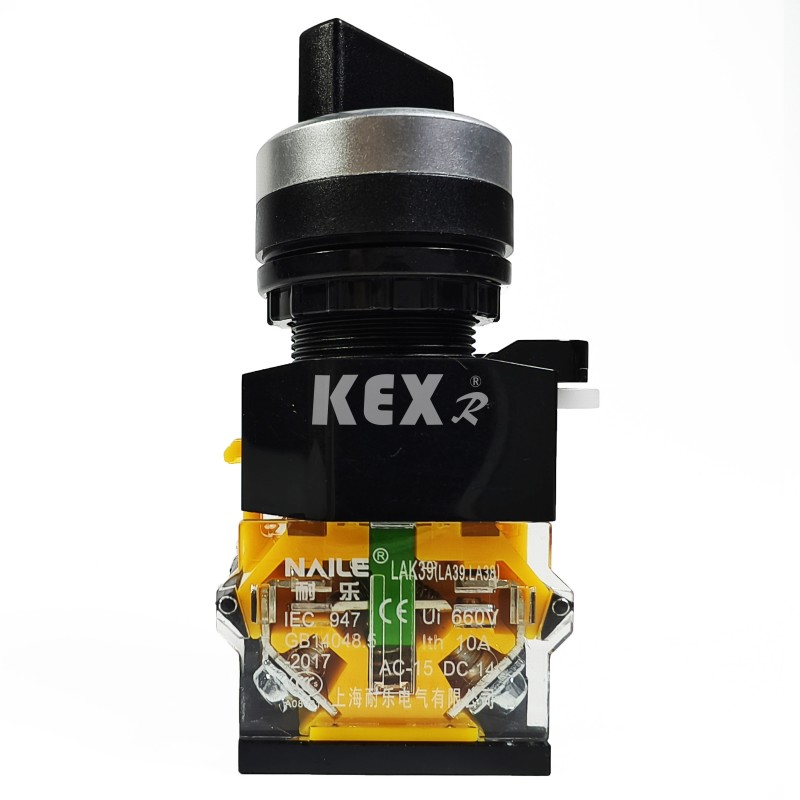

4. زر

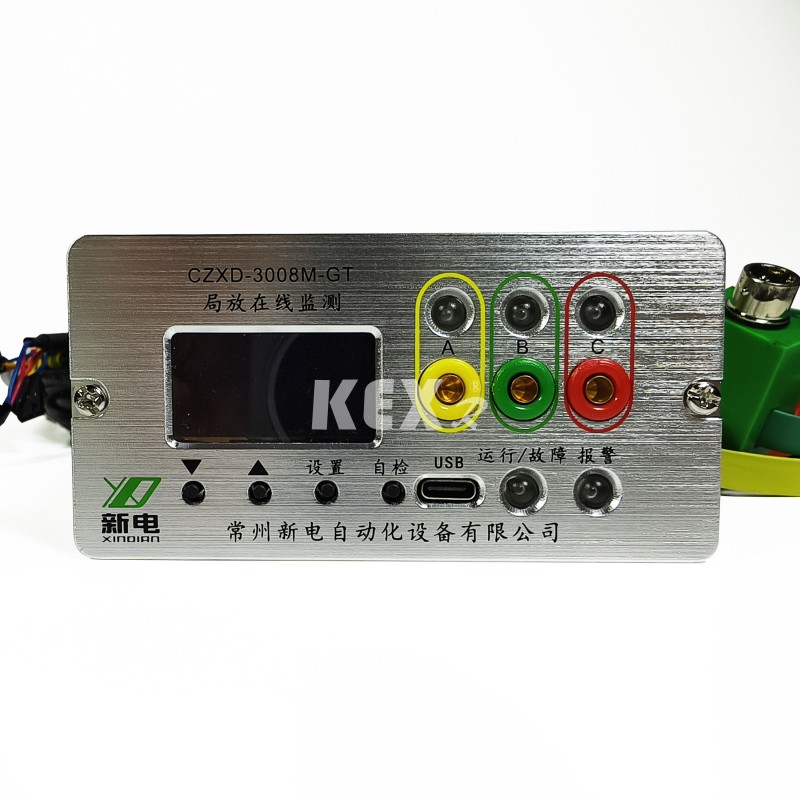

5. كاشف التفريغ الجزئي

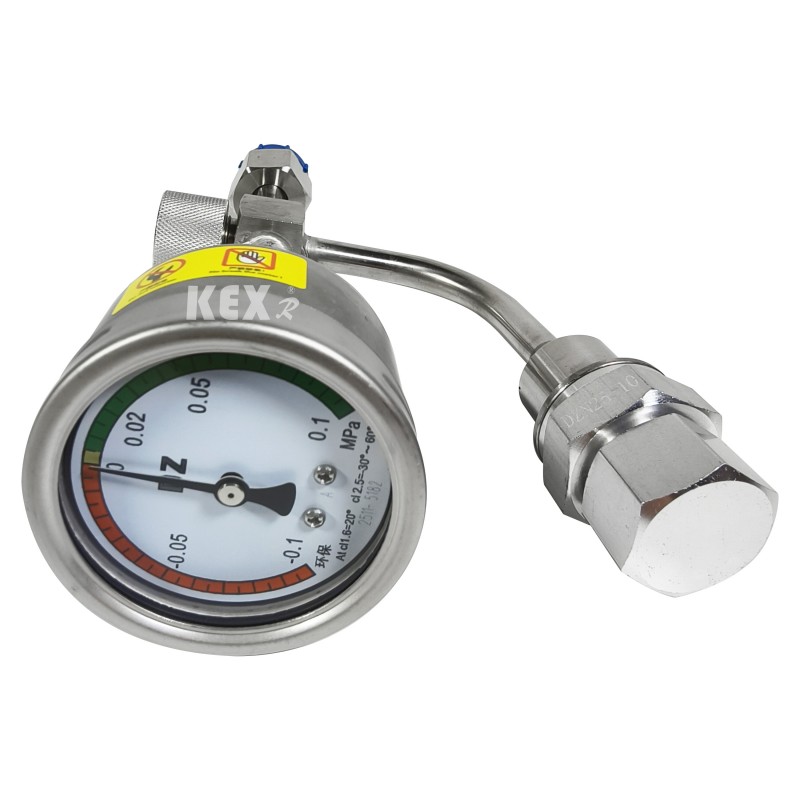

6. البارومتر

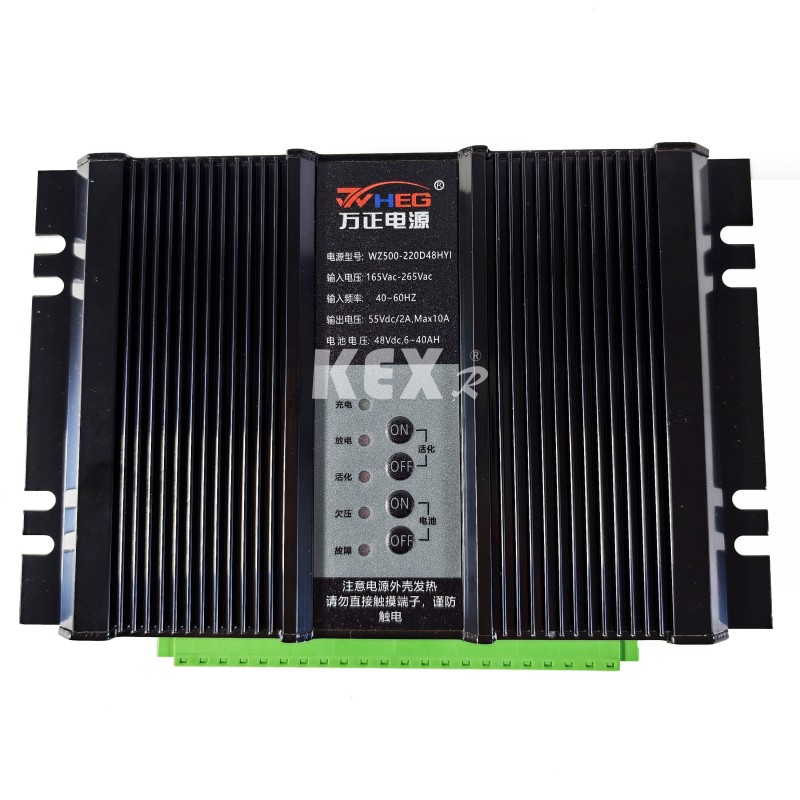

7. إمدادات الطاقة

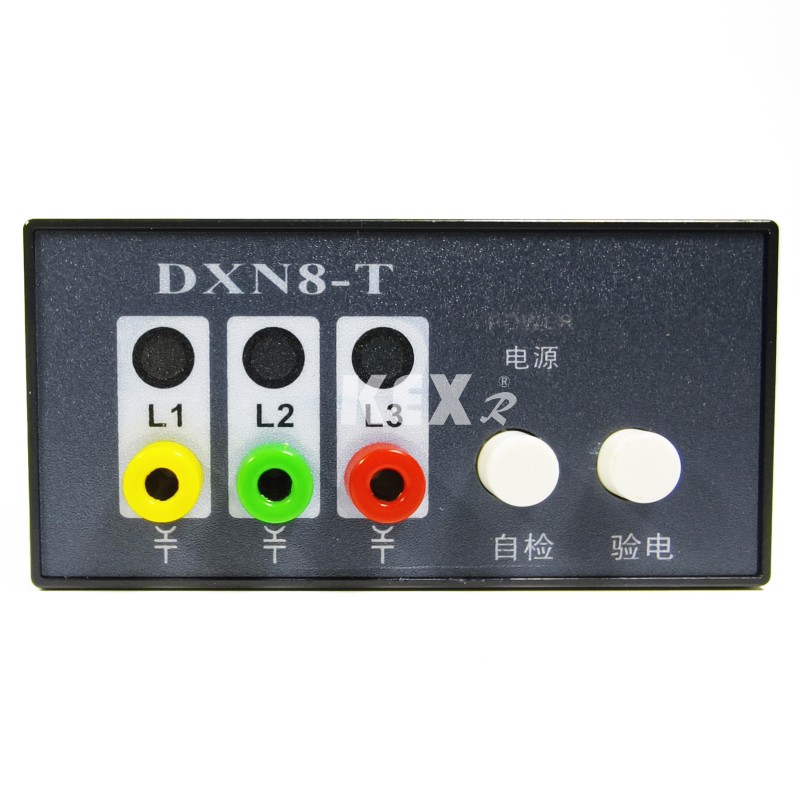

8. عرض مشحون

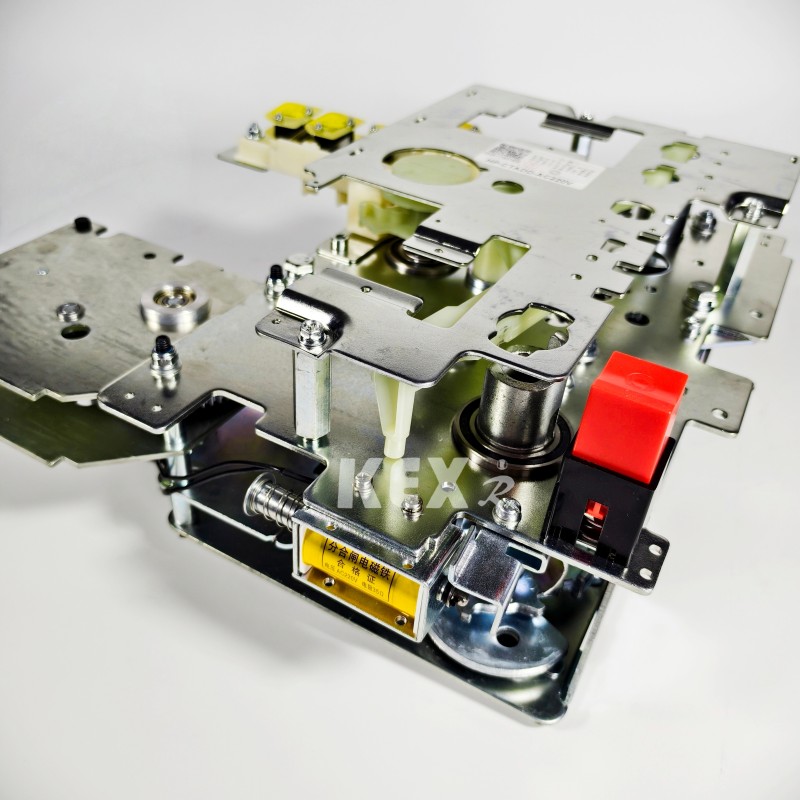

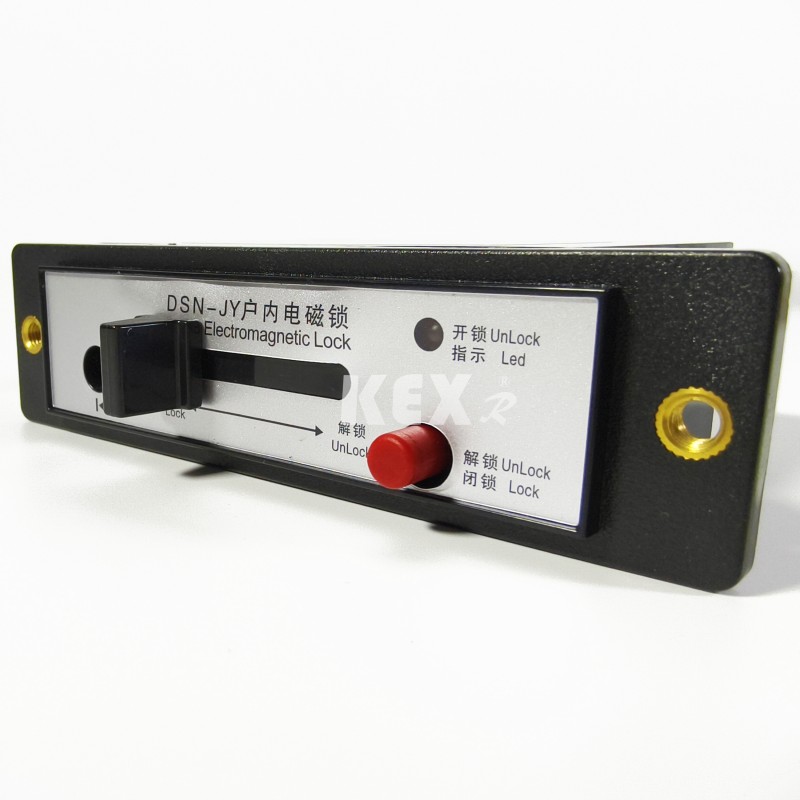

10. القفل الكهرومغناطيسي

11. آلية التشغيل اليدوية

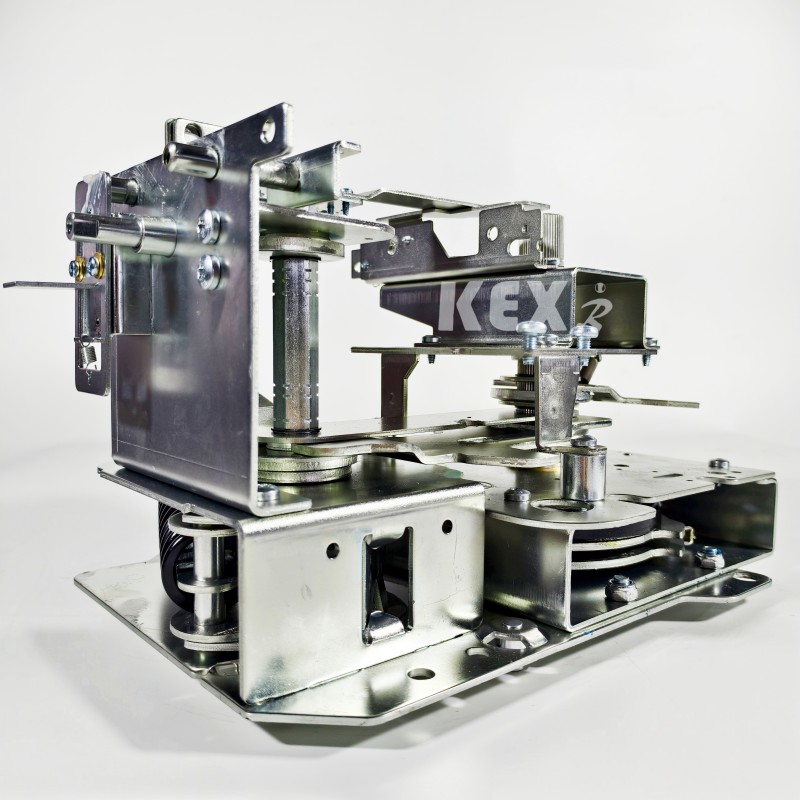

12. آلية التشغيل الكهربائية

16. ط م

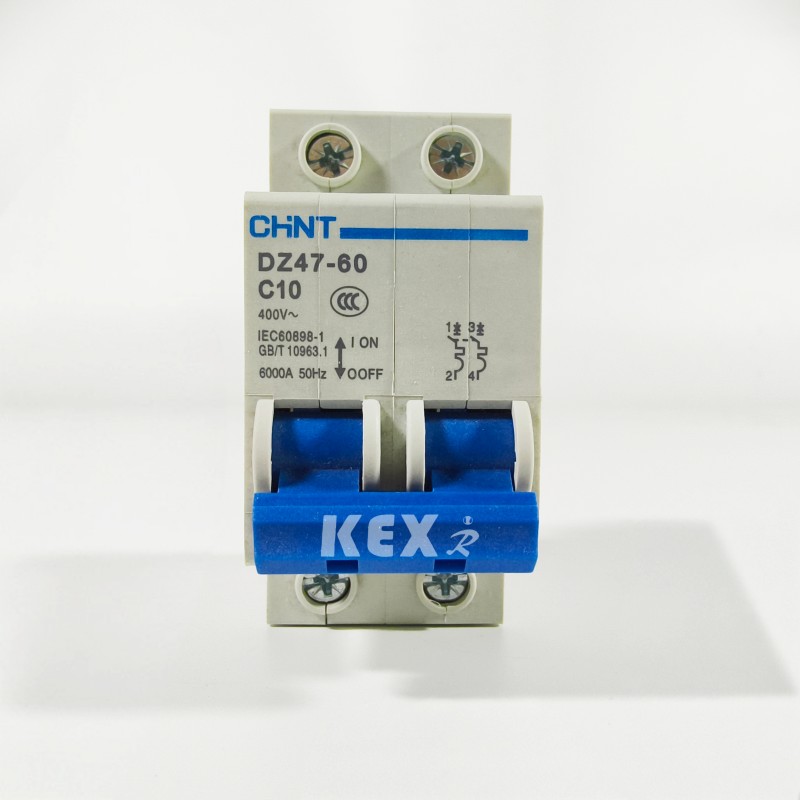

17.إم سي بي

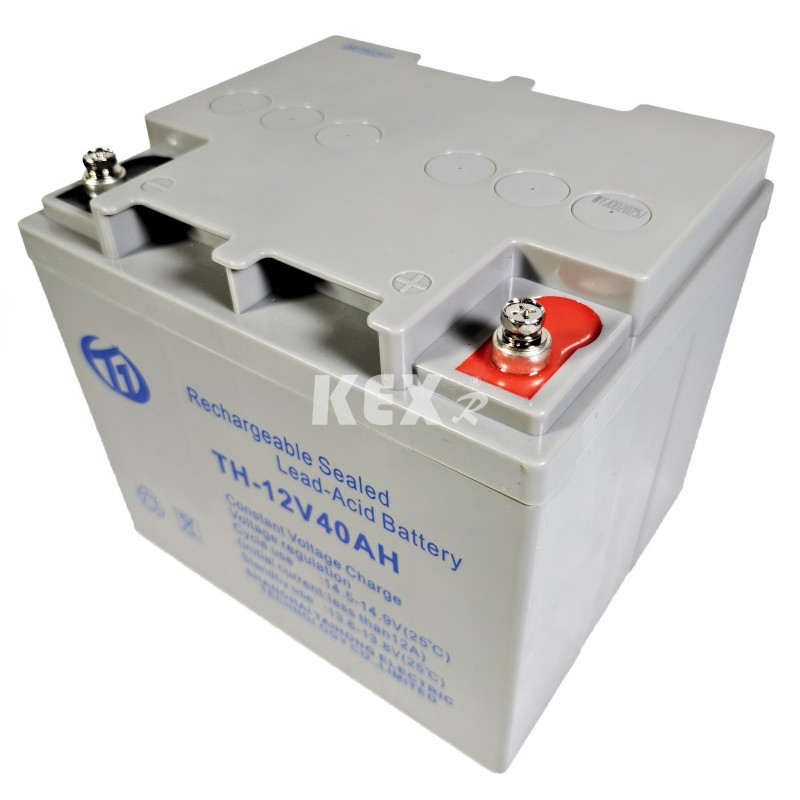

18. بطارية تخزين

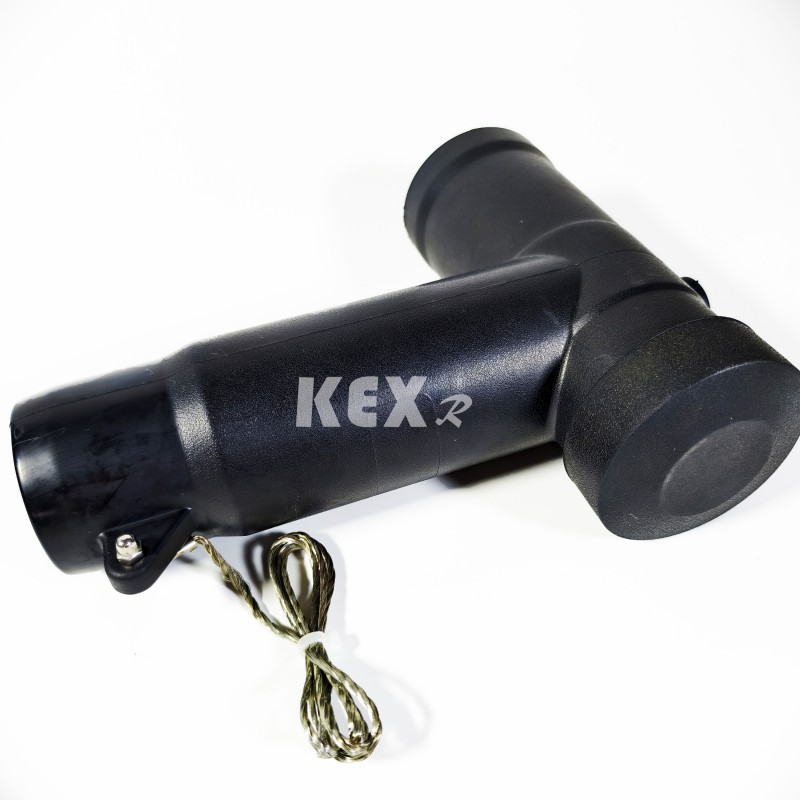

20. قابس الكابل

● شروط الاستخدام

◆ درجة الحرارة: -25~45 درجة مئوية

◆ الحد الأقصى لدرجة الحرارة اليومية: 35 درجة مئوية

◆ درجة IP: ختم الجسم المشحون IP67، غلاف خزانة التبديل IP4x

◆ لا ينبغي أن يكون الهواء المحيط بخزانة المفاتيح الكهربائية العازلة للغاز الصديقة للبيئة ملوثًا بشكل واضح بالغاز القابل للاحتراق وبخار الماء المسبب للتآكل.

◆ لا يوجد مكان اهتزاز عنيف متكرر، وتصميم الخشونة تحت الأجزاء القاسية يلبي المتطلبات المختلفة.

● المعايير

خزانة المفاتيح الكهربائية العازلة للغاز الصديقة للبيئة من النوع KXHB-12 تلبي المعايير الموضحة أدناه

◆ المتطلبات الفنية المشتركة لمعايير GB/T 1022 للمفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي. ◆ معدات التحكم والمفاتيح الكهربائية المغلقة GB/T39063640.5kV AC.

◆ مفتاح عزل التيار المتردد عالي الجهد GB/T1985 ومفتاح التأريض

◆ مفتاح الحمل عالي الجهد GB/T38043.6-40.5kV AC

◆ قاطع دائرة تيار متردد عالي الجهد GB/T1984

◆ رمز GB/T4208 IP لمستوى حماية القشرة

◆ قياس التفريغ الجزئي GB/T7354

◆ GB/T311.1 تنسيق العزل الجزء 1: التعريف والمبادئ والقواعد

●جدول المعلمات الفنية لخزانة المفاتيح الكهربائية العازلة للغاز الصديقة للبيئة

◆ خزانة قاطع الدائرة الكهربائية

◆تحميل خزانة التبديل

● مخطط تكوين مجلس الوزراء

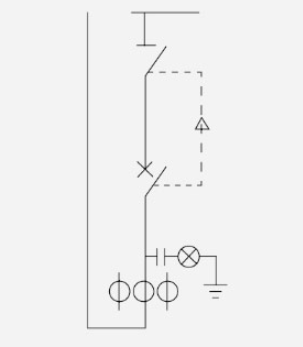

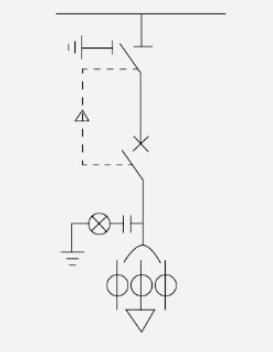

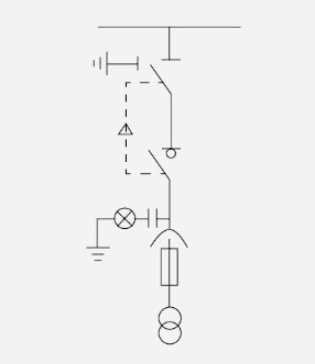

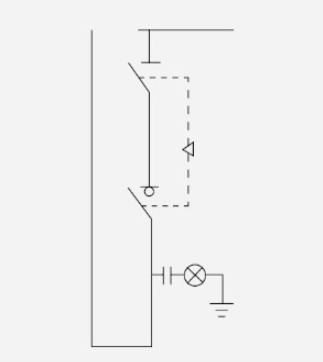

○ المخطط 1

CL650 ملم

◆الملحقات الأساسية

►تحميل التبديل

◀ مفتاح عزل ذو محطتين

◀ عداد العرض المباشر

◀ بسبار قياسي

◀ مقبض التشغيل

◀ اتصل بشريط التوصيل

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀أداة العرض الرقمي

◀ جهاز مؤشر القفل الكهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ المراقبة عبر الإنترنت لغرفة الجهد المنخفض للصواعق

◀أداة العرض الرقمي

◀ الحماية السلبية

◀ رفع المقعد

◀ وحدة المعدل

◀ غرفة الجهد المنخفض

◀ اثنان في واحد مانع الصواعق الميكانيكي

◀ مصدر طاقة تيار مستمر (12 ساعة - 24 أمبير) أداة مؤشر، قفل كهرومغناطيسي، مقعد مرتفع

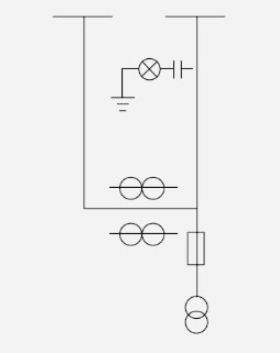

بي تي سي 500 ملم

◆الملحقات الأساسية

►تحميل التبديل

◀ عرض مباشر للحافلة القياسية لفصل التيار ثلاثي المحطات

◀ التعامل مع محول الجهد

◀ أنبوب منصهر PT

◀ قابس كابل الكوع (بما في ذلك الكابل)

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀أداة العرض الرقمي

◀ جهاز مؤشر القفل الكهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ ثلاثة في اثنين من المراقبة الميكانيكية المتشابكة عبر الإنترنت للصواعق

◀ غرفة الجهد المنخفض

◀أداة العرض الرقمي

◀ الحماية السلبية

◀ رفع وحدة مقوم المقعد

◀ غرفة الجهد المنخفض

◀ أداة تعشيق ميكانيكية اثنين في واحد

◀ مصدر طاقة تيار مستمر (12 ساعة - 24 أمبير) قفل كهرومغناطيسي لأداة المؤشر

◀ رفع المقعد

بي تي آي 500 ملم

◆الملحقات الأساسية

◀مفتاح عزل ثلاثي المحطات

►شاشة مشحونة

◀ الحافلة القياسية

◀ مقبض التشغيل

◀ محول الجهد

◀ أنبوب منصهر PT

◀ قابس كابل الكوع (بما في ذلك الكابل)

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀أداة العرض الرقمي

◀ جهاز مؤشر القفل الكهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ مراقبة الصواعق عبر الإنترنت

◀ غرفة الجهد المنخفض

◀أداة العرض الرقمي

◀ الحماية السلبية

◀ رفع المقعد

◀ وحدة المعدل

◀ غرفة الجهد المنخفض

◀ مانع تعشيق ميكانيكي اثنان في واحد

◀ مصدر طاقة تيار مستمر (12 ساعة - 24 أمبير) قفل كهرومغناطيسي لأداة المؤشر

◀ رفع المقعد

بي تي 500 ملم

◆الملحقات الأساسية

►شاشة مشحونة

◀ الحافلة القياسية

◀ محول الجهد

◀ أنبوب منصهر PT

◀ قابس كابل الكوع (بما في ذلك الكابل)

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀أداة العرض الرقمي

◀ جهاز مؤشر القفل الكهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ مراقبة الصواعق عبر الإنترنت

◀ غرفة الجهد المنخفض

◀أداة العرض الرقمي

◀ الحماية السلبية

◀ رفع المقعد

◀ وحدة المعدل

◀ غرفة الجهد المنخفض

◀ مانع تعشيق ميكانيكي اثنان في واحد

◀ مصدر طاقة تيار مستمر (12 ساعة - 24 أمبير) قفل كهرومغناطيسي لأداة المؤشر

◀ رفع المقعد

بي تي اس500

◆الملحقات الأساسية

◀ محول الجهد

◀ أنبوب منصهر PT

◀ قابس كابل الكوع (بما في ذلك الكابل)

◇ الملحقات الاختيارية

◀ مانعة الصواعق

◀ مراقبة الصواعق عبر الإنترنت

◀ مصدر طاقة تيار مستمر (12 ساعة - 24 أمبير)

◀ أداة مؤشر الغرفة ذات الجهد المنخفض

◀ قفل كهرومغناطيسي لأداة العرض الرقمي

◀ رفع المقعد

م 650 ملم

◆الملحقات الأساسية

►شاشة مشحونة

◀ حافلة طويلة وقصيرة

◀ حافلة نقل

◀ محول الجهد

◀ خزان الجرعات الأنبوبي المنصهر PT

◀ محول الجهد

◇ الملحقات الاختيارية

◀ أداة مؤشر الغرفة ذات الجهد المنخفض

◀ قفل كهرومغناطيسي لأداة العرض الرقمي

◀ رفع المقعد

◀جهاز التحكم بدرجة الحرارة والرطوبة

ملحوظة: إذا تمت إضافة مفتاح عزل إيجابي قبل PT، فيجب تغيير عرض الخزانة إلى 1000 مم، وتبقى الأبعاد الأخرى دون تغيير.

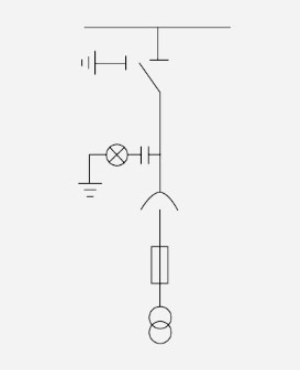

○ المخطط 2

ج 420 ملم

◆الملحقات الأساسية

◀مفتاح عزل ثلاثي المحطات

►شاشة مشحونة

◀ الحافلة القياسية

◀ مقبض التشغيل

►تحميل التبديل

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية مانعة الصواعق

◀ تأمين شامل

◀أداة العرض الرقمي

◀ قفل كهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ محول تسلسل صفر

◀ مؤشر الخطأ (مع قياس درجة الحرارة) أداة المؤشر ◀ مراقبة مانع الصواعق عبر الإنترنت

◀ الحماية السلبية

◀ رفع المقعد

◀ وحدة المعدل

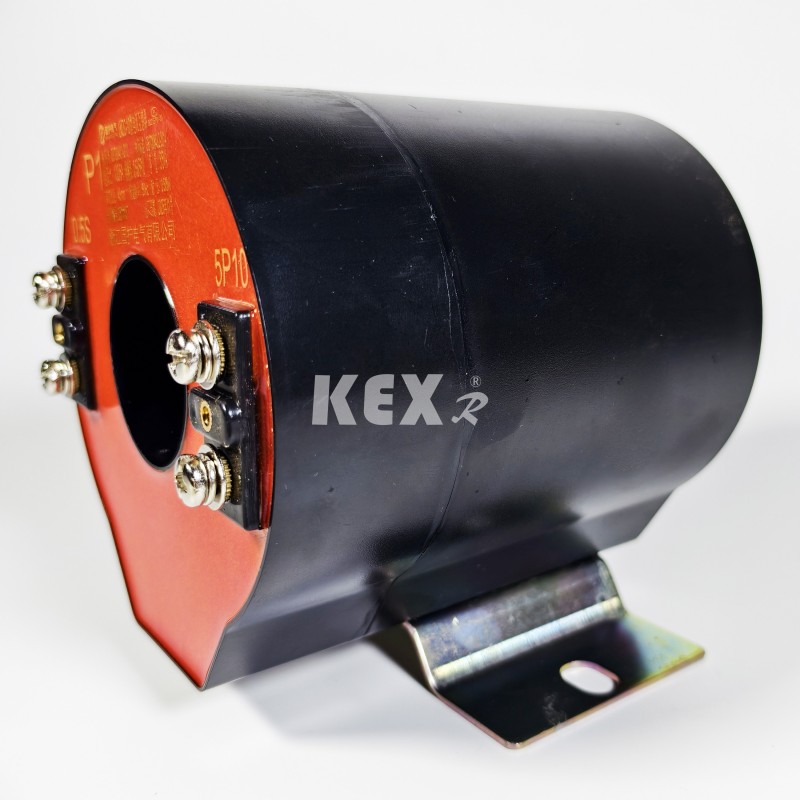

◀ محول تيار من خلال النواة

◀مؤشر الخطأ EKL-4

◀ غرفة الجهد المنخفض

◀ قفل ميكانيكي اثنان في واحد

◀ جهاز قفل التأريض للخط الوارد

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ ملحقات الكابلات

الخامس 420 ملم

◆الملحقات الأساسية

◀ فاصل ذو 3 مواضع

►شاشة مشحونة

◀ شريط باص قياسي

◀ مقبض التشغيل

◀ قاطع الدائرة الكهربائية

◀CT

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀ جهاز دودج

◀ تأمين شامل

◀أداة العرض الرقمي

◀ قفل كهرومغناطيسي لإمداد الطاقة بتيار مستمر

◀ محول تسلسل صفر

◀مؤشر الخطأ (مع قياس درجة الحرارة) أداة المؤشر

◀ مراقبة الصواعق عبر الإنترنت

◀ الحماية السلبية

◀ رفع المقعد

◀ وحدة المعدل

◀ محول تيار من خلال النواة

◀مؤشر العطل EKL-4 لغرفة الجهد المنخفض

◀ قفل ميكانيكي اثنان في واحد

◀ جهاز قفل التأريض للخط الوارد

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ ملحقات الكابلات

الخامس 650 ملم

◆الملحقات الأساسية

◀ مفتاح عزل ذو محطتين

►شاشة مشحونة

◀ الحافلة القياسية

◀ قاطع دائرة مقبض التشغيل

◀ محول تيار

◀ توصيل الحافلة

◇ الملحقات الاختيارية

◀ آلية التشغيل الكهربائية

◀ تأمين شامل

◀ غرفة الجهد المنخفض

◀ قفل ميكانيكي اثنان في واحد

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ أداة مؤشر إمداد الطاقة بالتيار المستمر

◀أداة العرض الرقمي

◀ رفع المقعد

◀ وحدة مقوم الحماية السلبية

◀ قفل كهرومغناطيسي

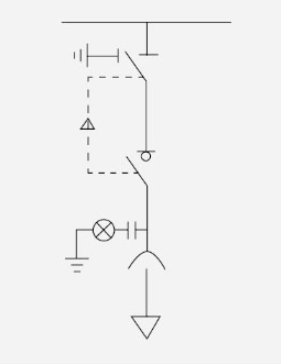

○ المخطط 3

دي 420 ملم

◆الملحقات الأساسية

►شاشة مشحونة

◀ شريط باص قياسي

◇ الملحقات الاختيارية

◀ مانع ملحقات الكابلات

◀ مراقبة الصواعق عبر الإنترنت

◀ مؤشر الخطأ EKL-4 (مع قياس درجة الحرارة) ◀ قفل كهرومغناطيسي

◀ رفع المقعد

دي 420 ملم

◆الملحقات الأساسية

►شاشة مشحونة

◀ شريط باص قياسي

◀ مقبض التشغيل

◀ فاصل ذو موقعين

◇ الملحقات الاختيارية

◀ غرفة الجهد المنخفض

◀ قفل ميكانيكي اثنان في واحد

◀ ثلاثة في اثنين من التشابك الميكانيكي

◀ مقعد رفع بقفل كهرومغناطيسي

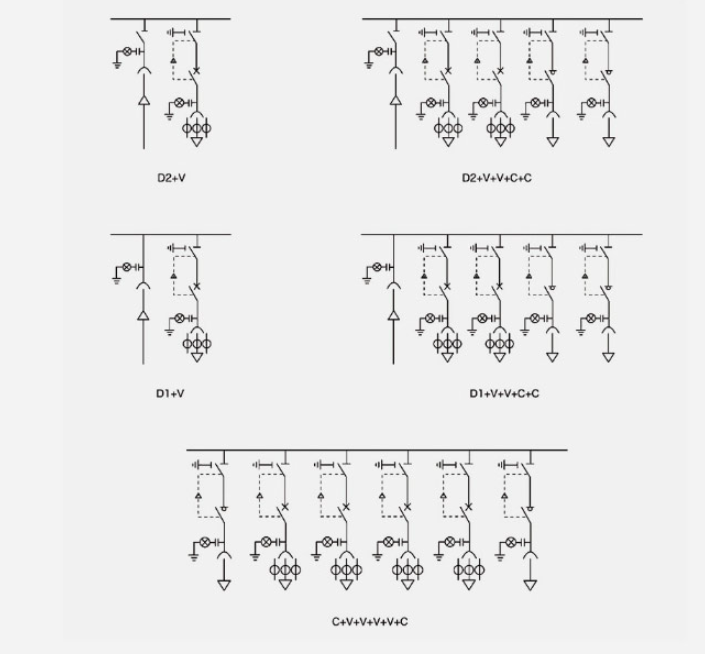

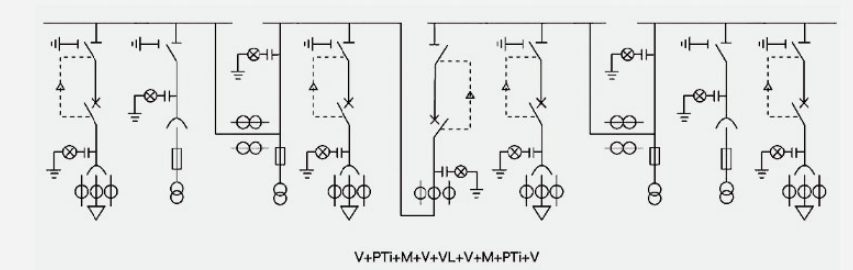

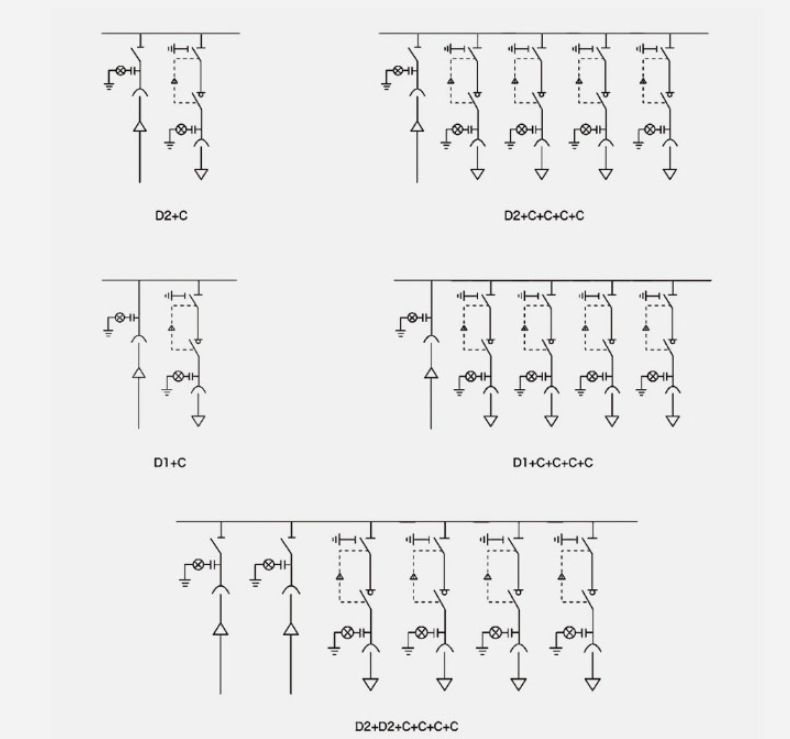

●تركيبة المخطط النموذجي 1

ملحوظة: يمكن دمج المخطط المرجعي النموذجي أعلاه بطرق مختلفة وفقًا لاحتياجات المستخدمين.

مزيج مخطط نموذجي 2

ملحوظة: يمكن دمج المخطط المرجعي النموذجي أعلاه بطرق مختلفة وفقًا لاحتياجات المستخدمين.

مخطط تجزئة ATS

● تبديل تعليمات التشغيل

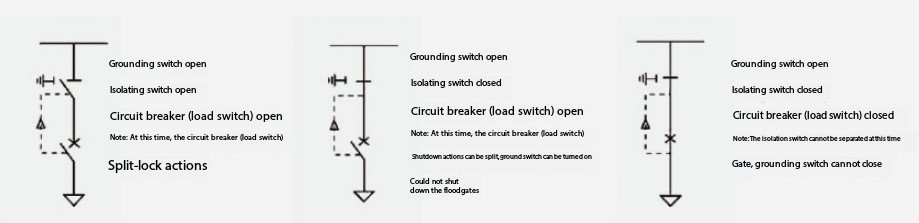

تبديل الموقف والحالة والتعشيق

خطوات العملية:

نقل الطاقة: قم بتعليق (إغلاق) الأبواب العلوية والسفلية باستخدام قاطع الدائرة (مفتاح التحميل) ← مفتاح التأريض بمفتاح عزل ← اكتمال قاطع الدائرة (مفتاح التحميل) مع نقل الطاقة.

قطع الطاقة: الكسارة (مفتاح التحميل) ← أداة الفصل ← مفتاح التأريض ← تم تفريغ الكسارة (مفتاح التحميل) (مفتوحة) ويتم تعتيم الباب.

● تعليمات التثبيت

◆الأساس والأبعاد الشاملة

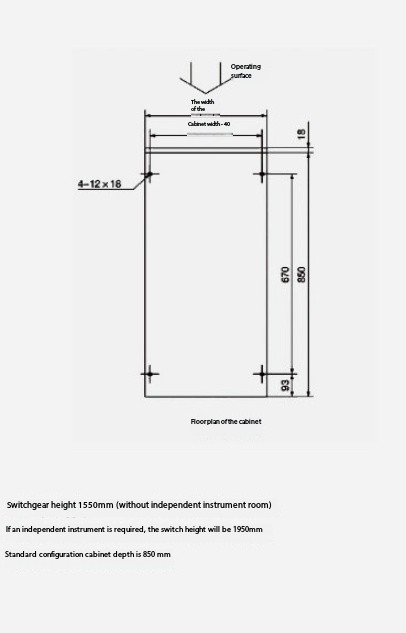

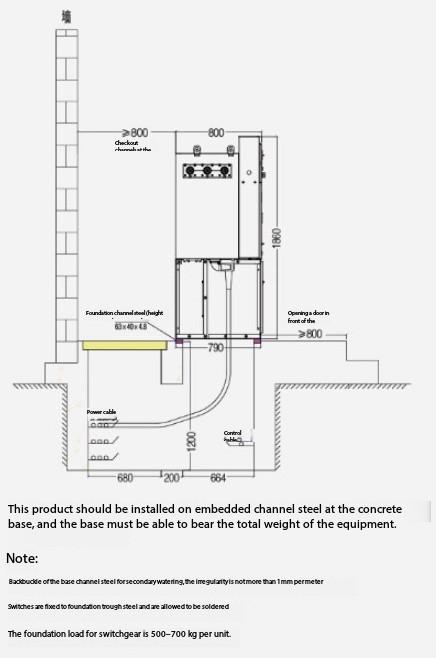

◆ أبعاد الخزانة والتركيب الشامل
