مفاتيح حماية البيئة

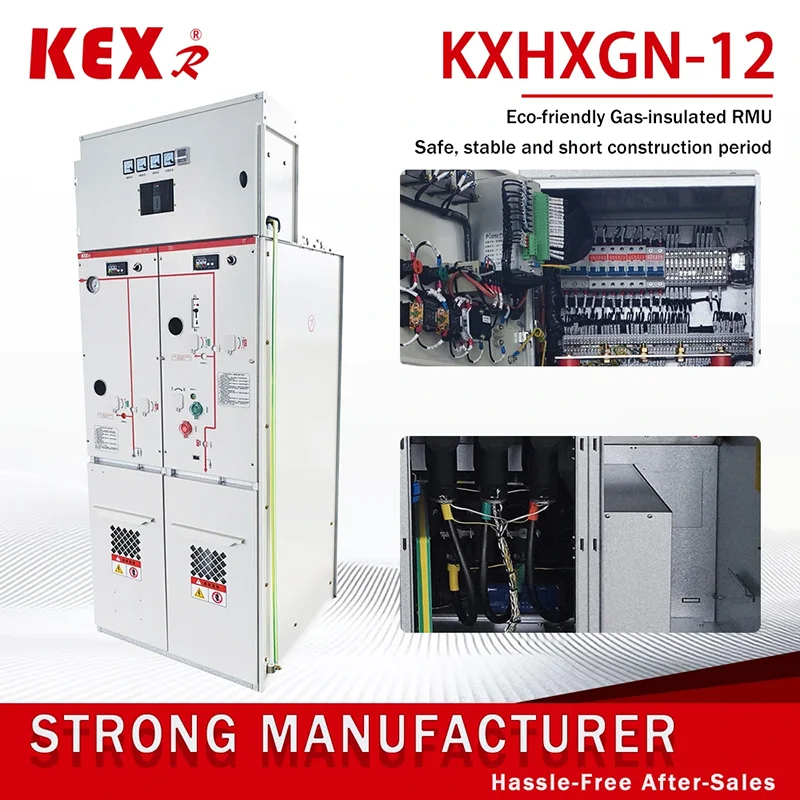

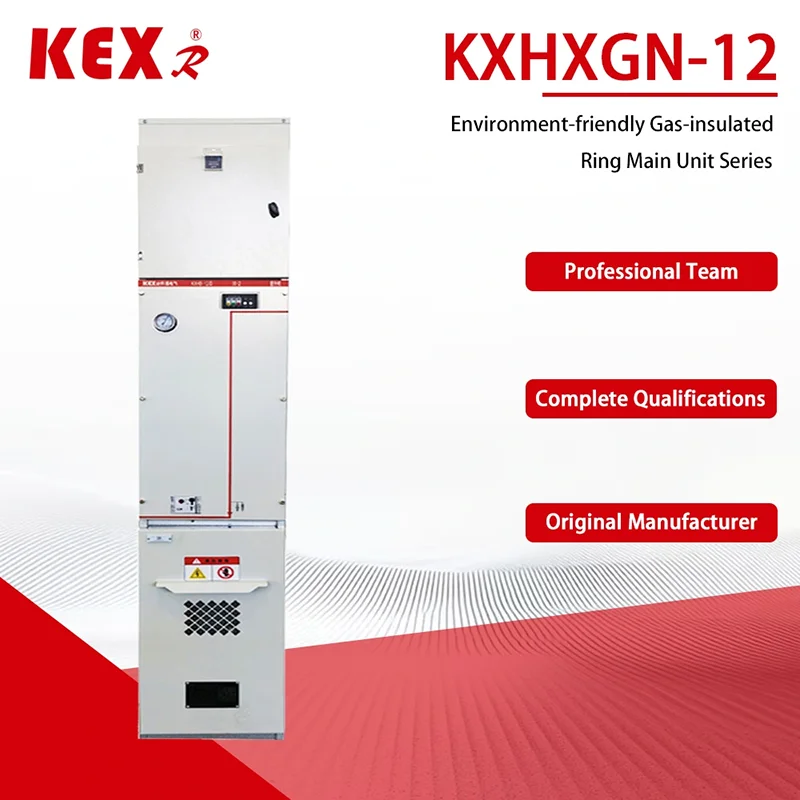

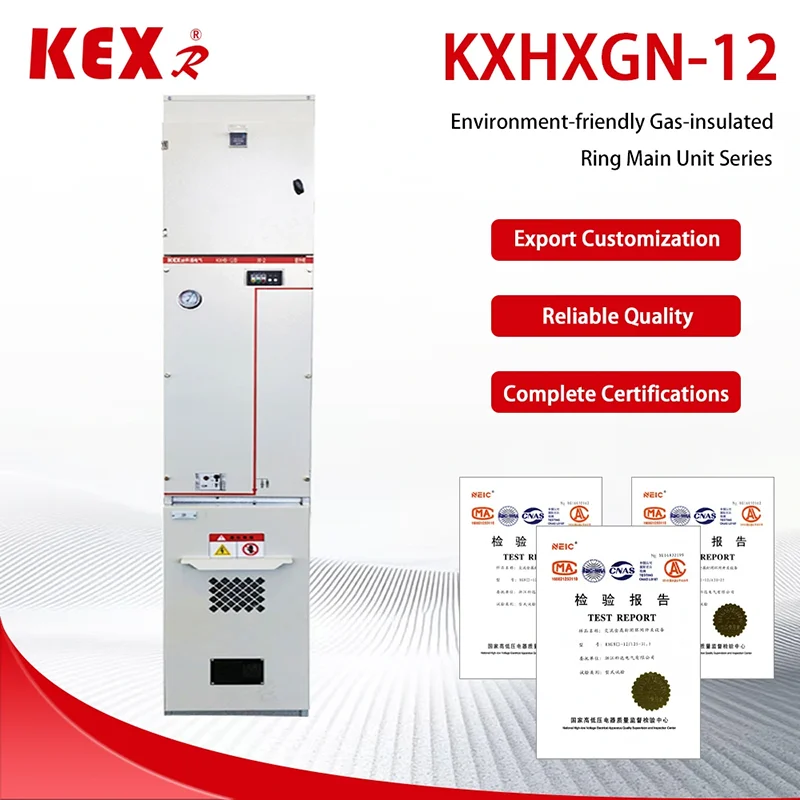

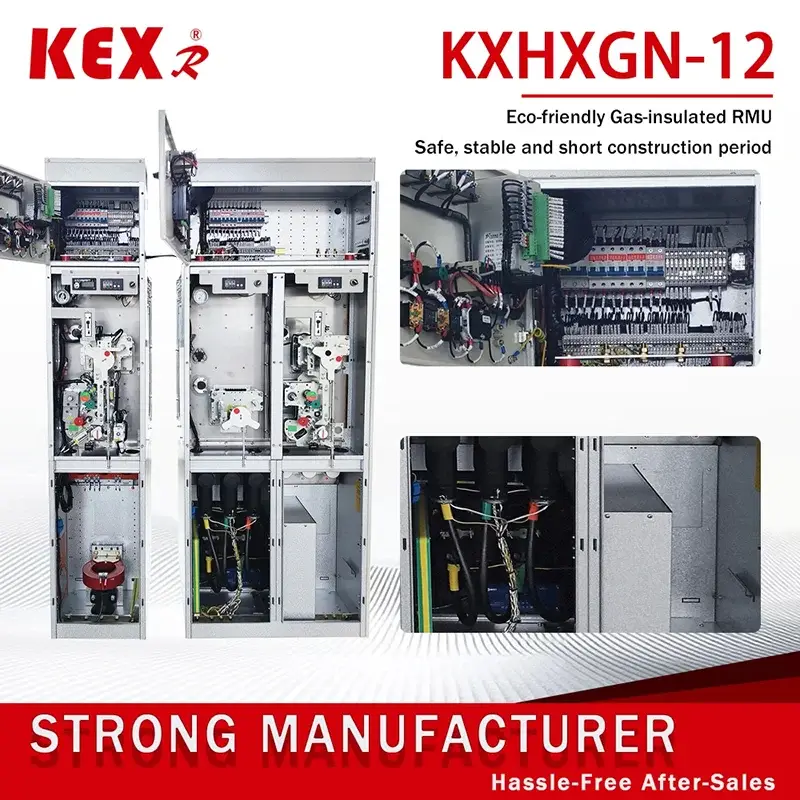

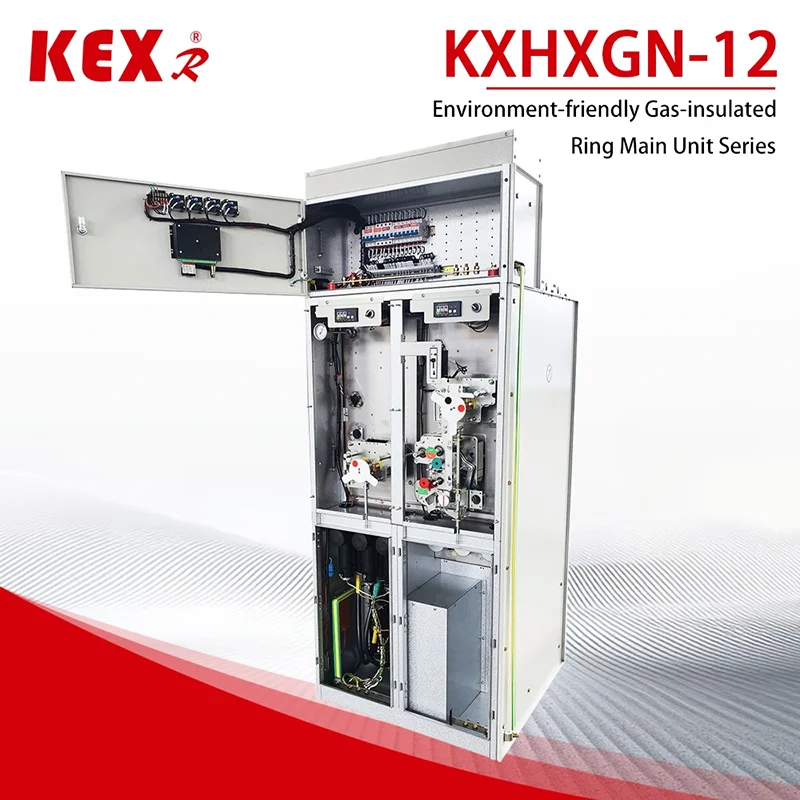

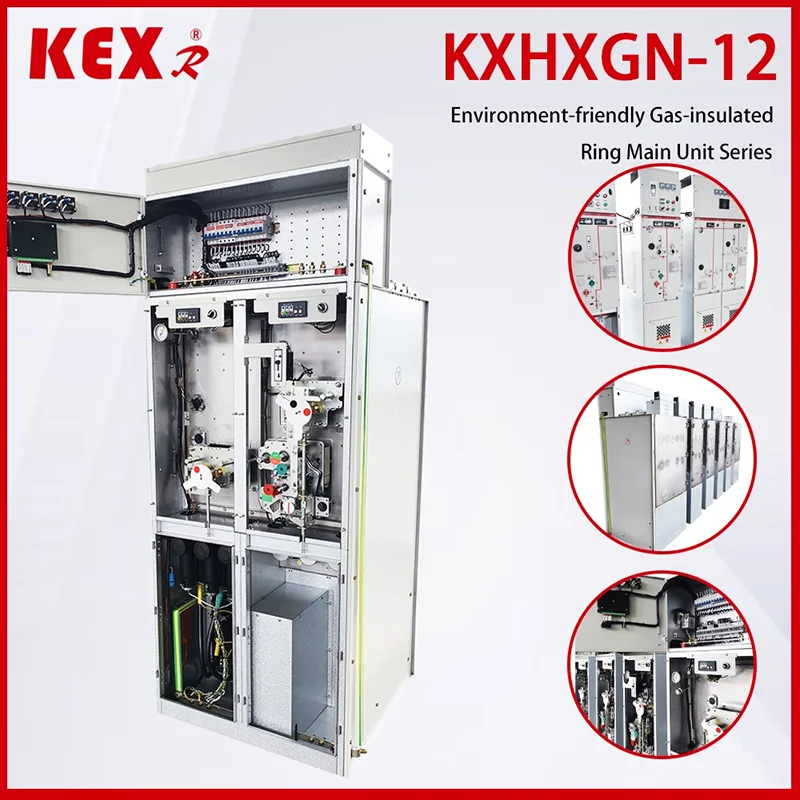

إن مجموعة المفاتيح الكهربائية لحماية البيئة من النوع KXHXGN-12 التي تنتجها شركة KEXR، مورد معدات نقل وتوزيع الطاقة في الصين، عبارة عن خزانة شبكة حلقية معزولة بالغاز بقدرة 12 كيلو فولت مع غاز حماية البيئة (مثل الهواء الجاف أو النيتروجين أو الغاز المختلط) كوسيط عزل، وهو مناسب لإمدادات طاقة الشبكة الحلقية وإمدادات الطاقة الطرفية ومحطات الفتح والإغلاق الصغيرة لشبكات التوزيع.
الموديل: KXHXGN-12
العلامة التجارية: كيكسر

إرسال استفسار

وصف المنتج

● الميزة الرئيسية لمجموعة المفاتيح الكهربائية الخاصة بحماية البيئة

(1) مزايا حماية البيئة

◆غاز SF مجاني: تستخدم مجموعة المفاتيح الكهربائية لحماية البيئة الهواء الجاف أو النيتروجين أو غاز حماية البيئة الجديد (مثل G وAirPlus® وما إلى ذلك)، وهو ما يتماشى مع لوائح الغاز المفلور في الاتحاد الأوروبي وسياسة "الكربون المزدوج" في الصين.

◆انبعاثات منخفضة الكربون: بالمقارنة مع خزانة الشبكة الحلقية SF، فإن GWP (احتمالية الاحتباس الحراري) تقترب من الصفر.

(2) التصميم الهيكلي

◆التصميم المعياري: يمكن توسيع وحدة المفاتيح الكهربائية لحماية البيئة للخط الوارد والخط الصادر والقياس وPT.

◆الهيكل المغلق: يصل مستوى الحماية لمجموعة المفاتيح الكهربائية لحماية البيئة إلى IP67، وهو مقاوم للغبار والرطوبة والتكثيف، ومناسب للبيئة القاسية.

◆حجم صغير: يوفر مساحة أكبر من خزانة الشبكة الحلقية AIS كما أنه صديق للبيئة أكثر من SF₆ GIS التقليدي.

(3) خيارات ذكية

يمكن اختيار المراقبة الذكية (مثل DTU، وقياس درجة الحرارة عبر الإنترنت، ومراقبة التفريغ الجزئي، وما إلى ذلك) لدعم الوصول إلى إنترنت الأشياء (IoT) وتحقيق التشغيل والصيانة عن بعد.

● المعلمات الفنية لمجموعة المفاتيح الكهربائية الخاصة بحماية البيئة

◆ خزانة قاطع الدائرة الكهربائية

غرض				وحدة	بيانات
الجهد المقنن				كيلو فولت	12
التردد المقدر				هرتز	50
مستوى العزل المقدر	1 دقيقة تحمل تردد العمل الجهد االكهربى		إلى جرود، مرحلة إلى مرحلة	كيلو فولت	42
			استراحة		48
	دفعة الإضاءة تحمل الجهد (الذروة)		إلى جرود، مرحلة إلى مرحلة	كيلو فولت	75
			استراحة		85
	تردد الطاقة 1 دقيقة يتحمل جهد الدائرة المساعدة/التحكم (إلى الأرض)			كيلو فولت	2
التصنيف الحالي				A	630
تصنيف الصمود الحالي على المدى القصير (القيمة الافتراضية)			الدائرة الرئيسية/مفتاح التأريض	كا	25/4 ثانية
			دائرة التأريض	كا	21.7/4 ثانية
الذروة المقدرة تحمل التيار			الدائرة الرئيسية/مفتاح التأريض	كا	63
			دائرة التأريض	كا	54.5
تصنيف ماس كهربائى كسر التيار والأوقات				كا / الوقت	25/30
تصنيف إغلاق الدائرة القصيرة (الذروة)				كا	63
تيار كسر شحن الكابل المقنن				A	25
تسلسل التشغيل المقدر للكسارة O-0.3s-CO-180s-CO
الحياة الميكانيكية		قواطع / فاصل		وقت	10000/3000
درجة الملكية الفكرية		صندوق مختوم			IP67
		قذيفة سويتشجير			IP4X
ضغط الغاز		مستوى شحن الغاز المقدر (20 درجة مئوية، قياس الضغط)		الآلام والكروب الذهنية	0.02
		الحد الأدنى لمستوى وظيفة الغاز المقدر (20 درجة مئوية، قياس الضغط)		الآلام والكروب الذهنية	0
أداء الختم،		معدل التسرب السنوي		٪/سنة	.050.05

◆تحميل خزانة التبديل

غرض			وحدة	بيانات
الجهد المقنن			كيلو فولت	12
التردد المقدر			هرتز	50
مستوى العزل المقدر	1 دقيقة تحمل تردد العمل الجهد االكهربى		كيلو فولت

	دفعة الإضاءة تحمل الجهد (الذروة)		كيلو فولت

	تردد الطاقة 1 دقيقة يتحمل جهد الدائرة المساعدة/التحكم (إلى الأرض)		كيلو فولت	2
التصنيف الحالي			A	630
تصنيف الصمود الحالي على المدى القصير (القيمة الافتراضية)		الدائرة الرئيسية/مفتاح التأريض	كا	25/4 ثانية
		دائرة التأريض	كا	21.7/4 ثانية
الذروة المقدرة تحمل التيار		الدائرة الرئيسية/مفتاح التأريض	كا	63
		دائرة التأريض	كا	54.5
تصنيف إغلاق الدائرة القصيرة (الذروة)		مفتاح التحميل/مفتاح التأريض	كا	63
تصنيف الحمل النشط الذي يقطع التيار			A	630
تصنيف حلقة مغلقة مقاطعة التيار			A	630
5% تصنيف الحمل النشط الذي يقاطع التيار			A	31.5
تيار كسر شحن الكابل المقنن			A	10
تصنيف أوقات انقطاع التحميل النشط			وقت	100
كسر التيار الأرضي			أ/الوقت	31.5/10
يتم فصل تيار شحن الخطوط والكابلات في حالة حدوث عطل أرضي.			أ/الوقت	17.4/10
الحياة الميكانيكية	قواطع / فاصل		أ/الوقت	10000/3000
درجة الملكية الفكرية	صندوق مختوم			IP67
	قذيفة سويتشجير			IP4X
ضغط الغاز	مستوى شحن الغاز المقدر (20 درجة مئوية، قياس الضغط)		الآلام والكروب الذهنية	0.02
	الحد الأدنى لمستوى وظيفة الغاز المقدر (20 درجة مئوية، قياس الضغط)		الآلام والكروب الذهنية	0
أداء الختم،	معدل التسرب السنوي		٪/سنة	.050.05

● معيار تنفيذ مجموعة المفاتيح الكهربائية الخاصة بحماية البيئة

◆ المتطلبات الفنية العامة لمعايير GB/T 1022 للمفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي.

◆ مجموعة المفاتيح الكهربائية ومعدات التحكم المغلقة المعدنية GB/T39063640.5kV AC.

◆ GB/T1985 مفتاح عزل التيار المتردد عالي الجهد ومفتاح التأريض

◆ مفتاح تحميل الجهد العالي GB/T38043.6-40.5kV AC

◆ قاطع دائرة تيار متردد عالي الجهد GB/T1984

◆ رمز IP GB/T4208 لمستوى حماية الصدفة

◆ قياس التفريغ الجزئي GB/T7354

◆ GB/T311.1 تنسيق العزل الجزء الأول: التعريف والمبادئ والقواعد

● استخدام شروط مجموعة المفاتيح الكهربائية الخاصة بحماية البيئة

◆ درجة الحرارة القصوى: +45 درجة مئوية؛

◆ درجة الحرارة الدنيا: -25 درجة مئوية؛

◆ درجة الحرارة القصوى: (متوسط 24 ساعة) +35 درجة مئوية؛

◆ الحد الأقصى لمتوسط الرطوبة النسبية (24 ساعة 1: ≥ 95%؛ الارتفاع: ≥ 1500 م؛ القدرة الزلزالية: 8 درجات؛

◆ درجة الحماية: ختم الجسم المشحون IP67، غطاء خزانة التبديل IP4x؛

◆ يجب ألا يكون الهواء المحيط ملوثًا بشكل واضح بالغاز القابل للاحتراق وبخار الماء المسبب للتآكل.

◆ لا يوجد مكان اهتزاز عنيف متكرر، وتصميم الخشونة تحت الأجزاء القاسية يلبي جميع أنواع المتطلبات.

◆ عند استخدامه في ظل ظروف بيئية عادية تتجاوز GB/T3906، يجب على المستخدم التفاوض مع KEXR

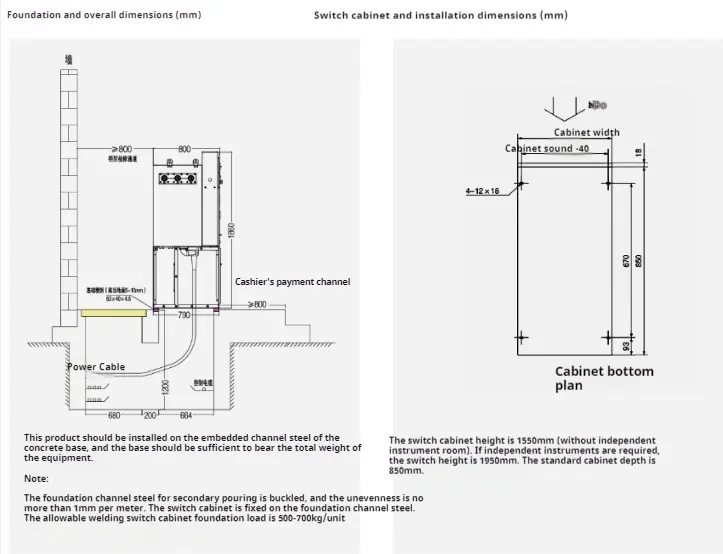

● تعليمات التثبيت

Environmental Protection Switchgear
