الوحدة الرئيسية الحلقة المعيارية

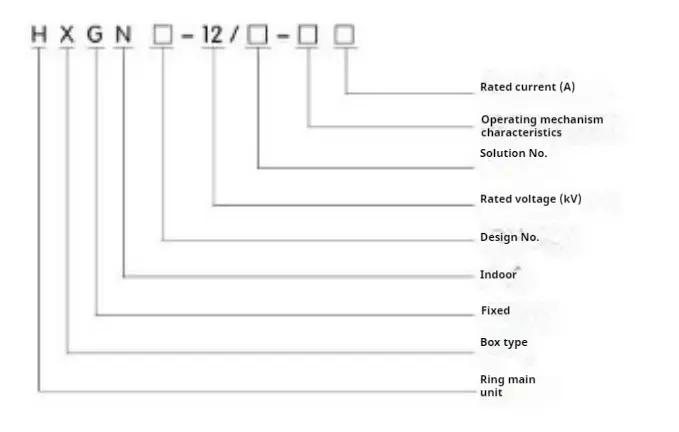

○ معنى النموذج

○ الاستخدامات الرئيسية ونطاق التطبيق للوحدة الرئيسية حلقة HXGH-12

الوحدة الرئيسية الحلقة المعيارية مناسبة للمجموعات الكاملة الداخلية من 3.6-12 كيلو فولت التيار المتناوب مع 50 هرتز القسم واحد الحافلة ، والذي يستخدم لاستلام الطاقة الكهربائية وتوزيعها ، ولديها وظائف التحكم في الدائرة وحمايتها ومراقبتها. يمكن تطبيقه على أنواع مختلفة من محطات الطاقة ، والمحطات الفرعية ، والمؤسسات الصناعية والتعدين ، والمباني الشاهقة وغيرها من الأماكن ، ويمكن الجمع بين خزائن الشبكة الدائرية لاستخدامها في محطات التبديل.

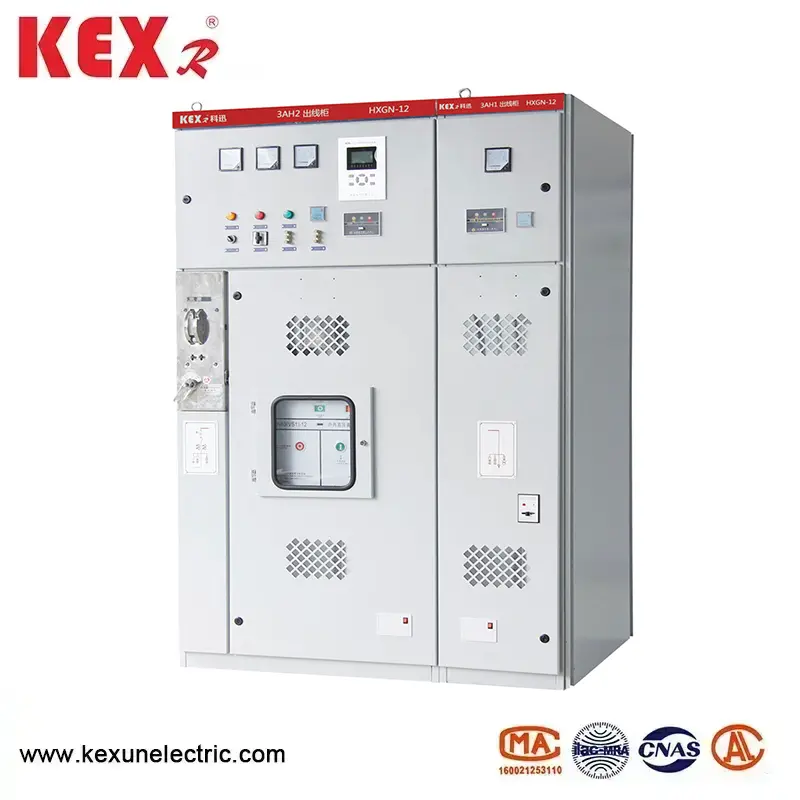

○ الهيكل الرئيسي وخصائص HXGH-12 نوع الحلقة المعيارية الوحدة الرئيسية

▶ الوحدة الرئيسية الحلقة المعيارية ملحومة مع الصلب زاوية عالية الجودة.

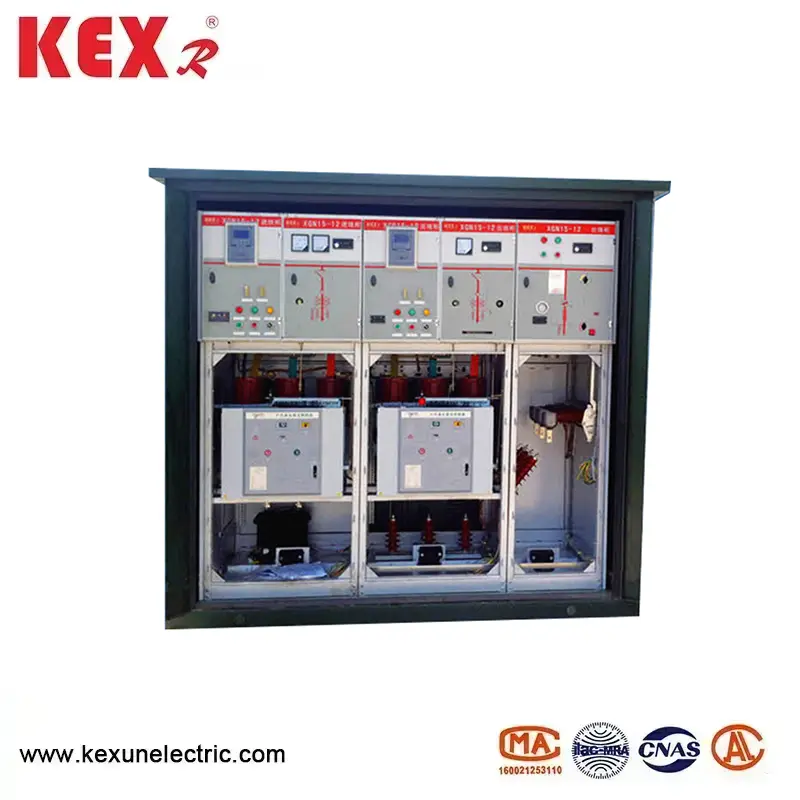

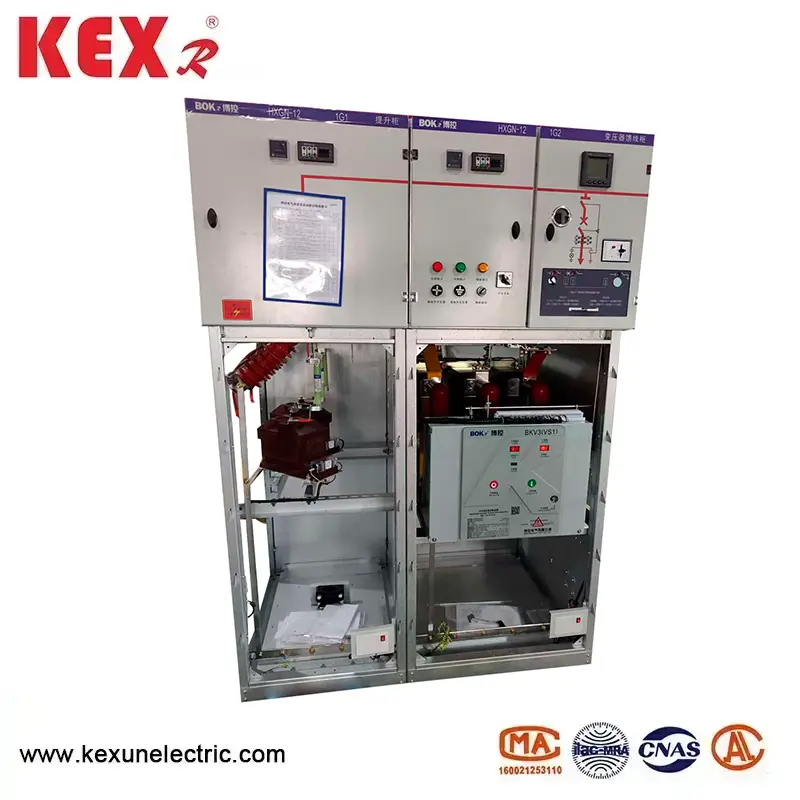

▶ تقع غرفة قاطع الدائرة في الجزء الأوسط (السفلي) من مجلس الوزراء ، وهو مريح للتركيب وتصحيح الأخطاء والصيانة. تم تجهيز المعيار بقاطع الدائرة Zn63AIVS1-12) ، وهناك قناة إطلاق ضغط لضمان السلامة الشخصية.

▶ يمكن استخدام فصل دوار متقدم وموثوق به لدخول غرفة قاطع الدائرة بأمان للصيانة عند شحن الحافلة الرئيسية. يمكن لفصل دوار متقدم وموثوقه الدخول بأمان إلى غرفة قاطع الدائرة للصيانة عندما يتم كهربة الحافلة الرئيسية.

▶ مستوى حماية الوحدة الرئيسية الحلقة المعيارية هو IP2x.

▶ مزود بجهاز قفل ميكانيكي إجباري موثوق به وفعالة ، والذي يمكنه تلبية متطلبات "الاحتياطات الخمس" ببساطة وفعالية.

▶ لديك نظام تأريض ملموس.

▶ تم تجهيز الباب بنافذة مراقبة ، والتي يمكن أن تلاحظ بوضوح حالة عمل المكونات في الخزانة.

▶ يتم قفل آلية التشغيل بواسطة قفل ميكانيكي أكثر موثوقية من XGN66-12.

▶ تكون الكابلات الواردة والصادرة أقل من الجزء الأمامي من قاع الخزانة ، وهو أمر مناسب للمستخدمين للاتصال.

○ باستخدام الظروف البيئية للوحدة الرئيسية الحلقة المعيارية لـ HXGH-12

1. الحد الأعلى لدرجة الحرارة المحيطة هو +40 ℃ والحد الأدنى هو -10 ℃ ؛

2. يجب أن يكون ارتفاع الوحدة الرئيسية الحلقة المعيارية أقل من 1000 متر ؛

3. متوسط قيمة الرطوبة النسبية اليومية للهواء لا يزيد عن 95 ٪ ، ومتوسط القيمة الشهرية لا يزيد عن 90 ٪ ؛ متوسط قيمة بخار الماء اليومي لا يزيد عن 2.2x10-3mpa ، والقيمة الشهرية هي 1.8x10-3mpa ؛

● المعلمة الفنية الرئيسية للوحدة الرئيسية ذات النوعية الرئيسية -12
