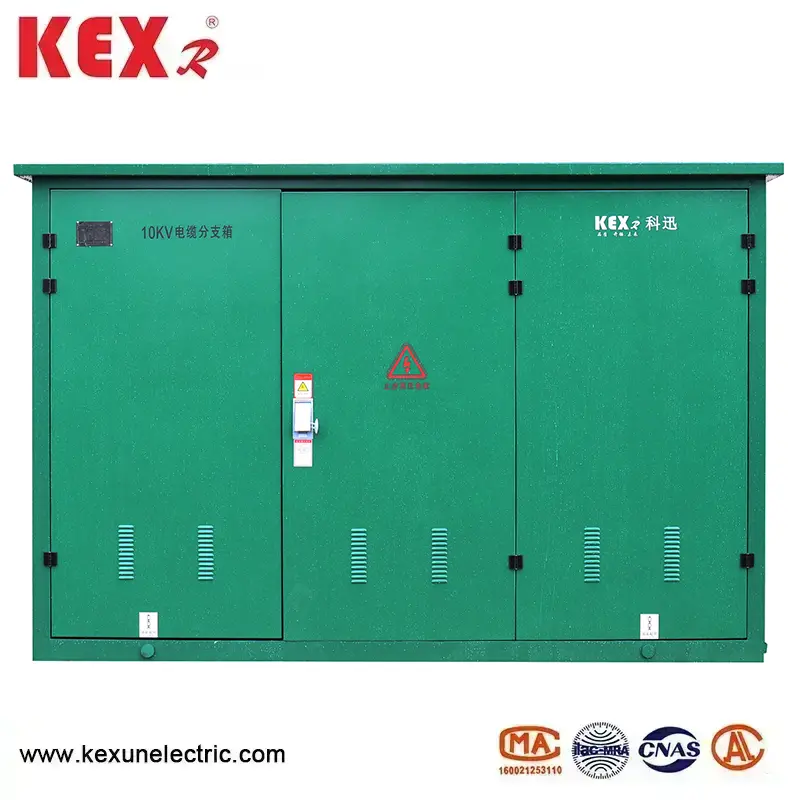

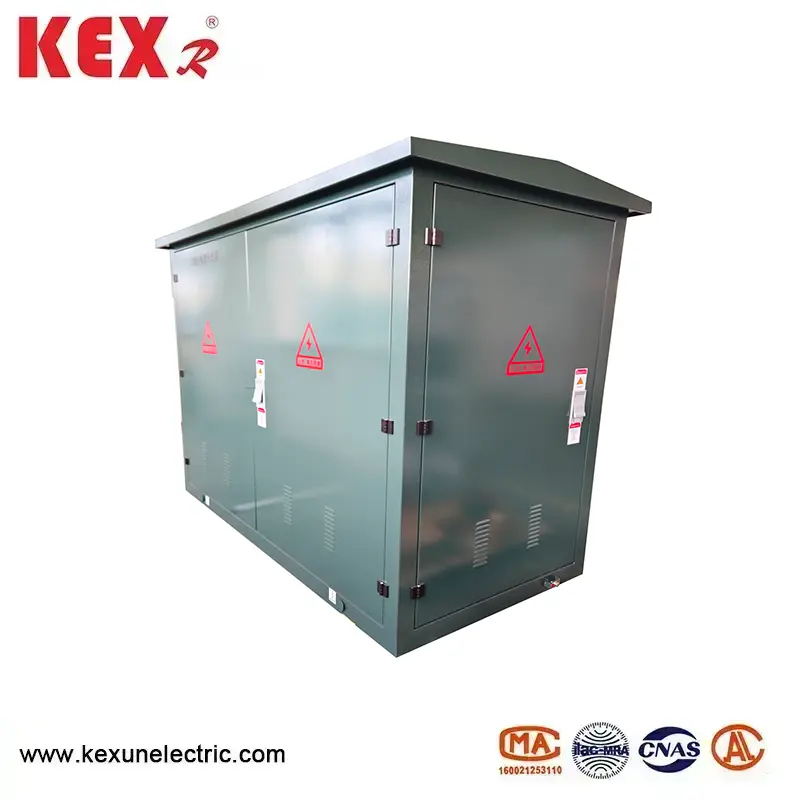

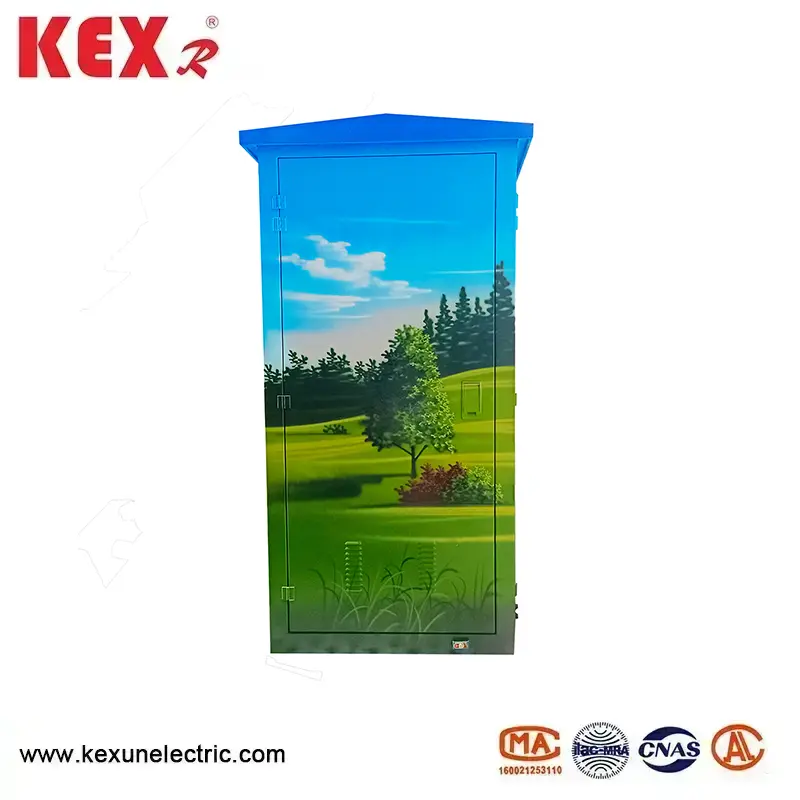

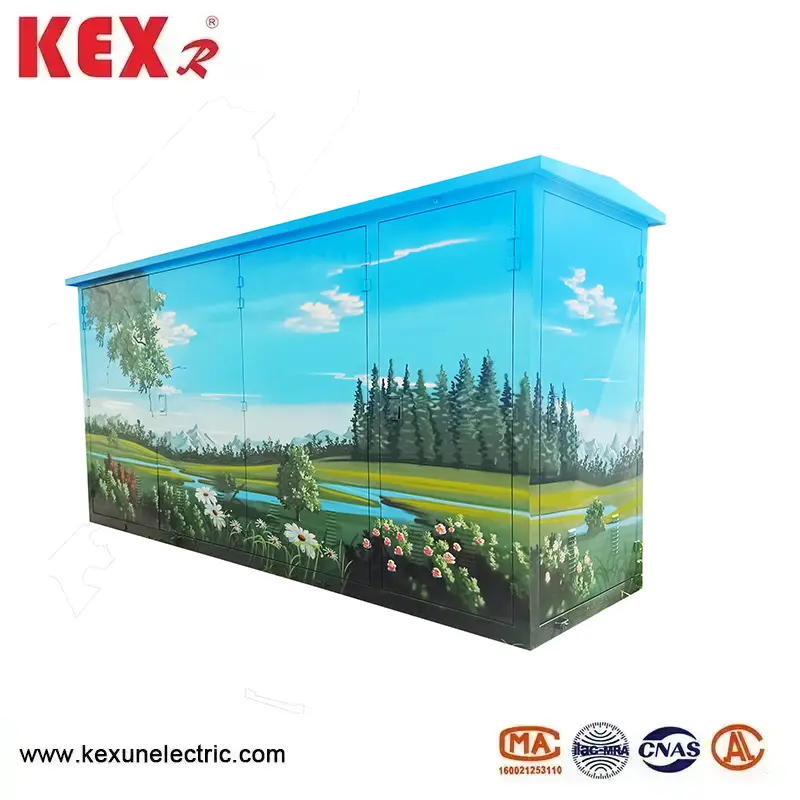

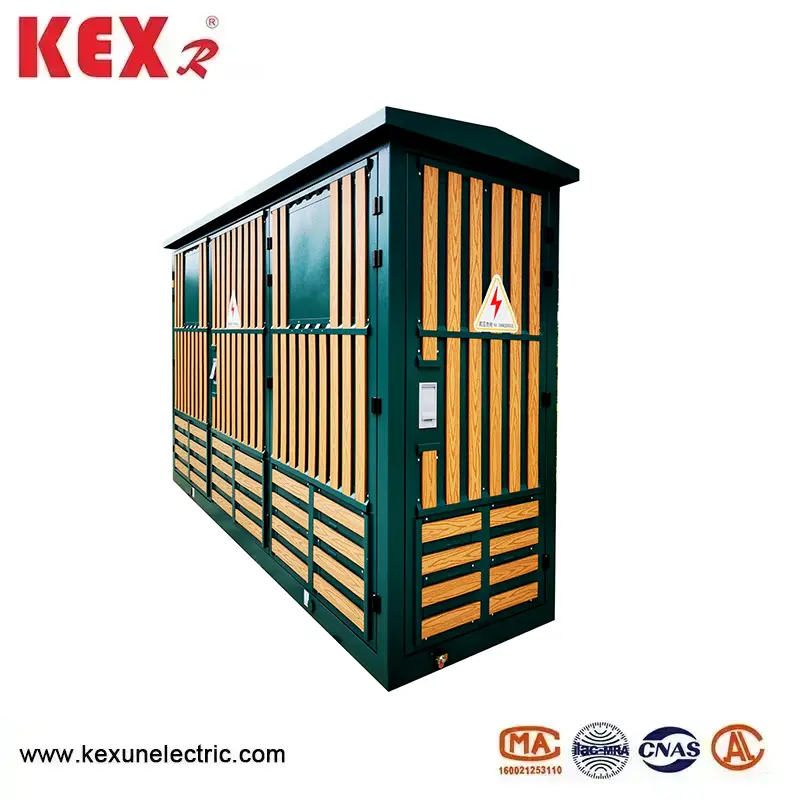

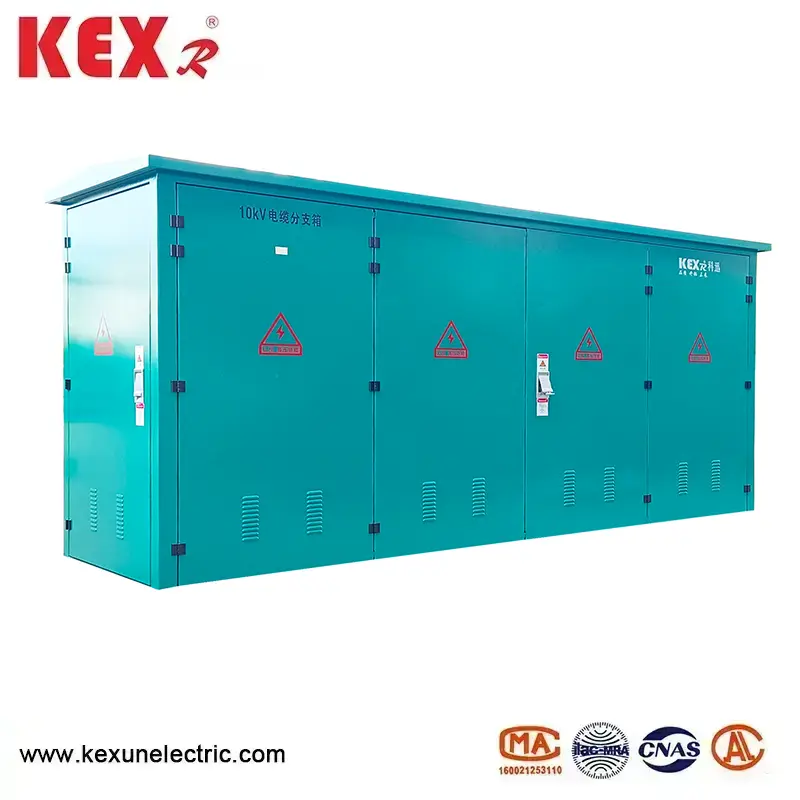

صندوق الكابل في الهواء الطلق

● استخدام ظروف صندوق الكابلات الخارجي 35kV

درجة الحرارة المحيطة لـ 35KV في الهواء الطلق مربع: -30 ~ 40 ℃

سرعة الرياح: أي ما يعادل 34 مترًا/ثانية وليس أكثر من 700pa

الرطوبة: متوسط الرطوبة النسبية اليومية ليس أكثر من 95 ٪

متوسط الرطوبة النسبية الشهرية ليس أكثر من 95 ٪

 مقاوم للصدمات: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية ، والتسارع العمودي لا يزيد عن 0.15 متر/ثانية.

ميل موقع تثبيت مربع الكابلات الخارجي 135kV: أقل من 3

بيئة التثبيت: يجب ألا يتم تلوث الهواء المحيط به بوضوح عن طريق التآكل ، الغاز القابل للاحتراق ، بخار الماء ، وما إلى ذلك ، ويجب ألا يهتز موقع التثبيت بعنف.

○ 35 كيلو فولت في الهواء الطلق في الهواء الطلق التثبيت والتشغيل والصيانة

 ◆ متطلبات التثبيت

تجريد الكابلات والقطع: تطابق بدقة مع مواصفات المفصل (خطأ 1 مم) لتجنب إتلاف طبقة العزل.

▶ تثبيت الموصل: قم بتنظيف سطح التلامس وتطبيق شحوم السيليكون لمنع الأكسدة. تشديد مع وجع عزم الدوران (على سبيل المثال ، يحتاج t-joint 35 ~ 40n م).

▶ التأريض: يجب أن يكون الصندوق ودرع الكابل مؤرضًا بشكل موثوق (مقاومة الأساس ≤4Ω).

◆ العملية الآمنة

▶ تحقق من الكهرباء بعد انقطاع التيار الكهربائي ، وارتداء القفازات العازلة والنظارات عند التشغيل.

▶ تأكد من إغلاق مفتاح التأريض (إن وجد) قبل توصيل الموصل وفصله.

◆ اقتراح الصيانة

▶ الفحص السنوي: قياس درجة حرارة الأشعة تحت الحمراء (مع التركيز على مراقبة ارتفاع درجة حرارة المفاصل).

▶ فحص الختم: استبدل حلقة الختم مرة كل خمس سنوات (رطوبة ودليل على الغبار).

▶ اختبار العزل: إجراء اختبار الجهد الصلبة كل 3 سنوات.

● وصف رقم الطلب لصندوق الكابل الخارجي 35kV

● المعلمة الفنية لصندوق الكابل الخارجي 35kV
