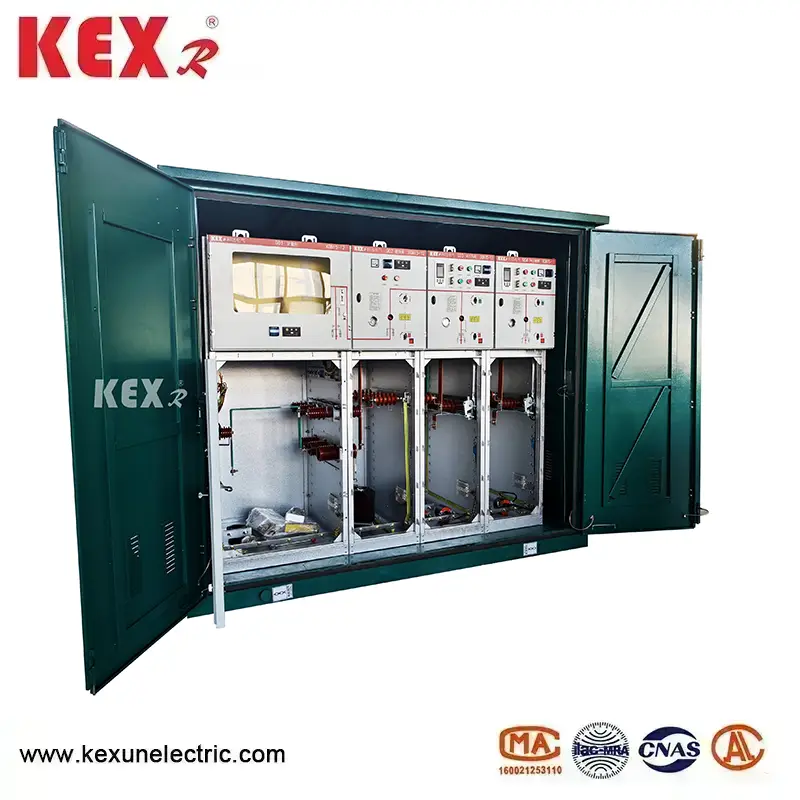

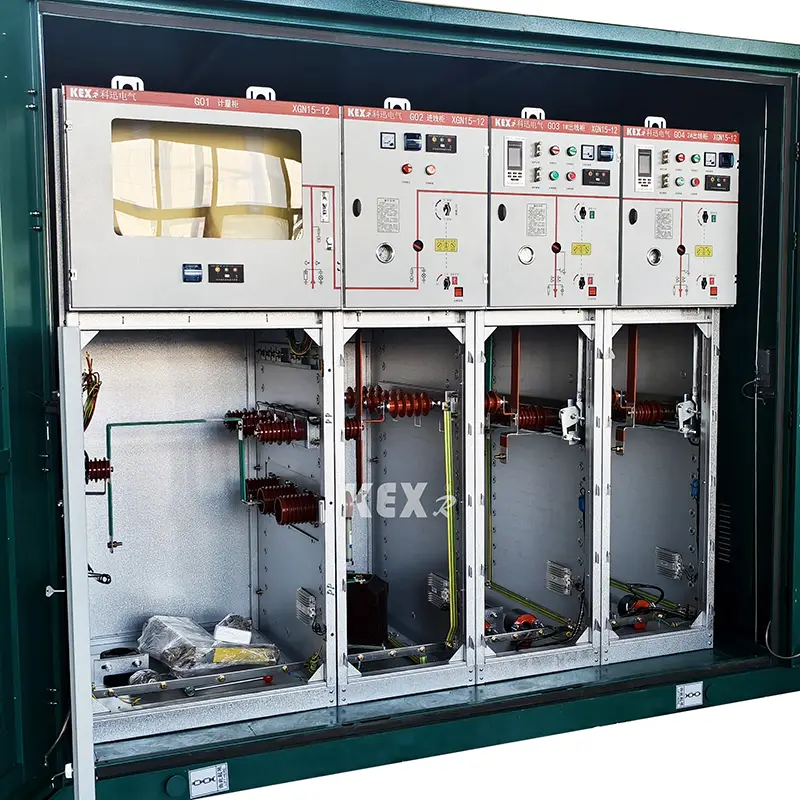

خزانة الوحدة الرئيسية بحلقة SF6

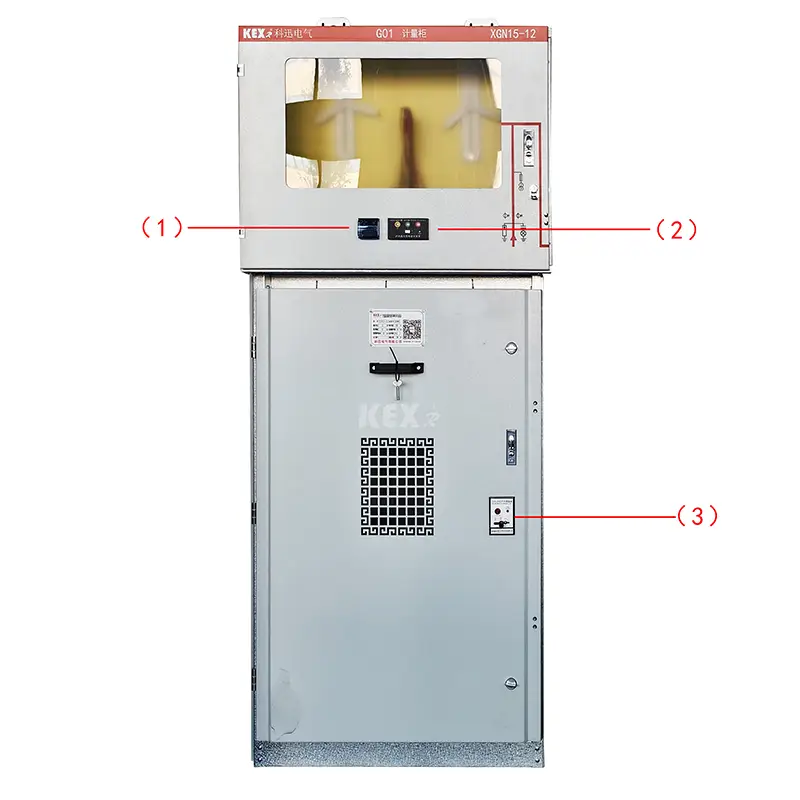

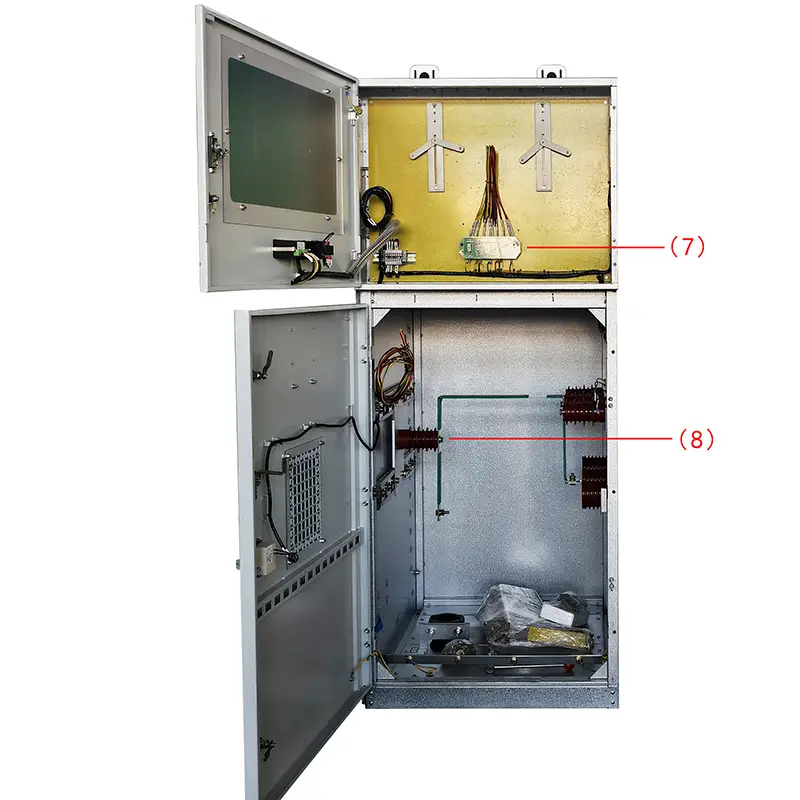

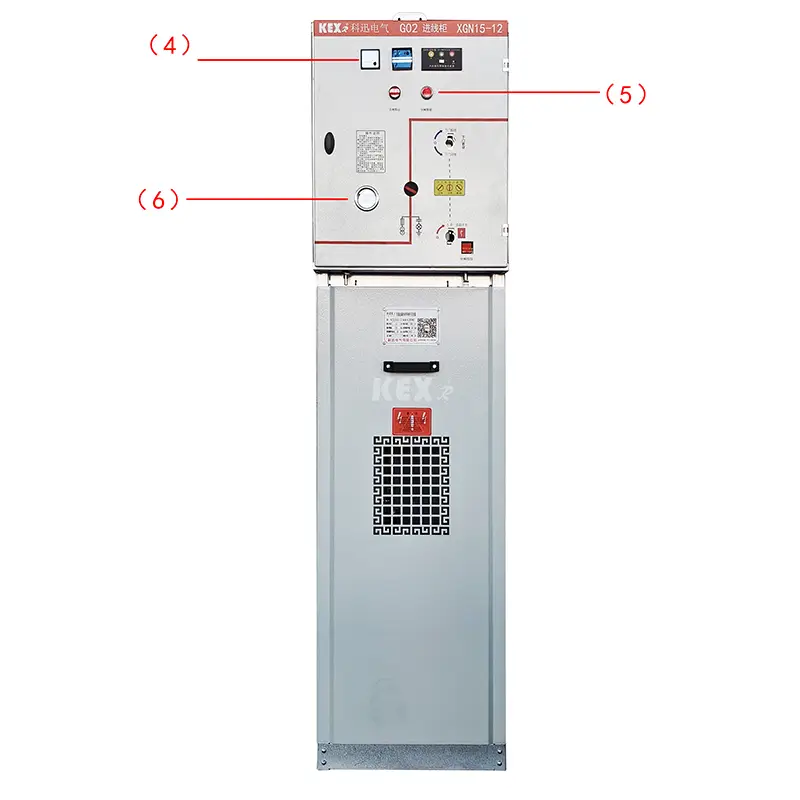

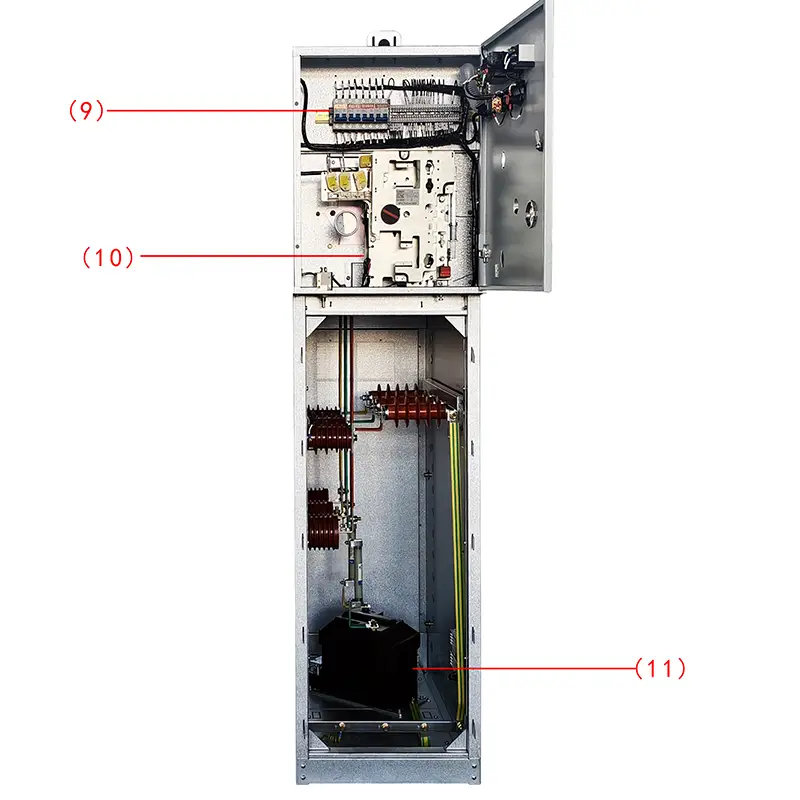

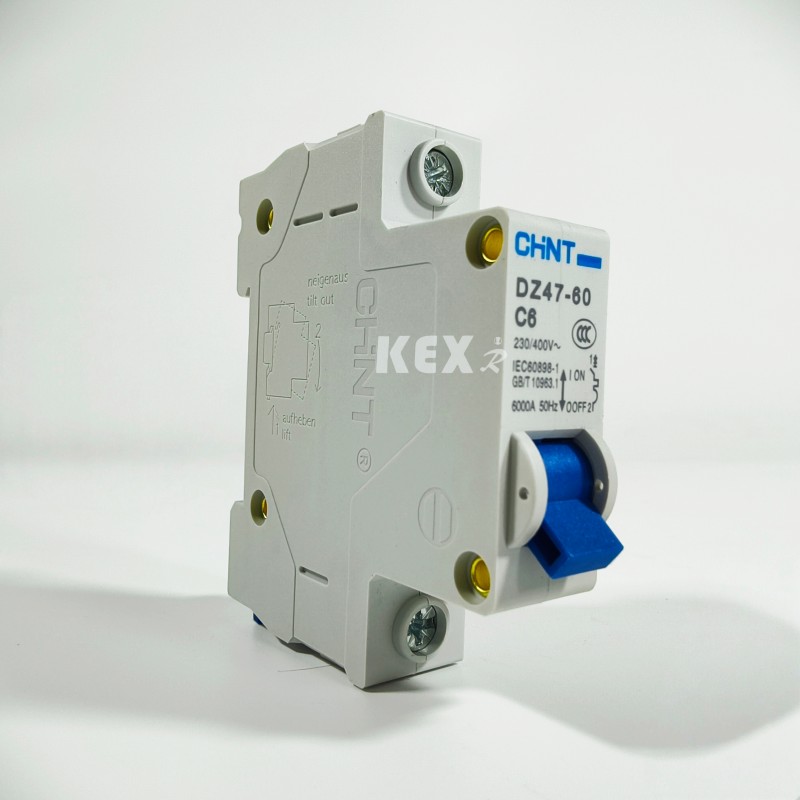

● المكونات

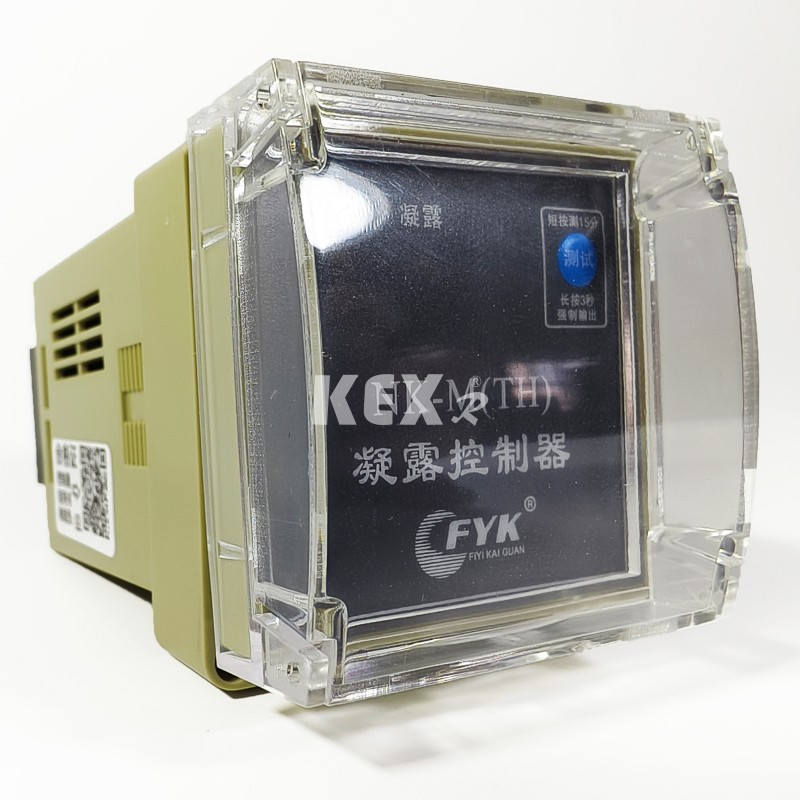

1. تحكم التكثيف

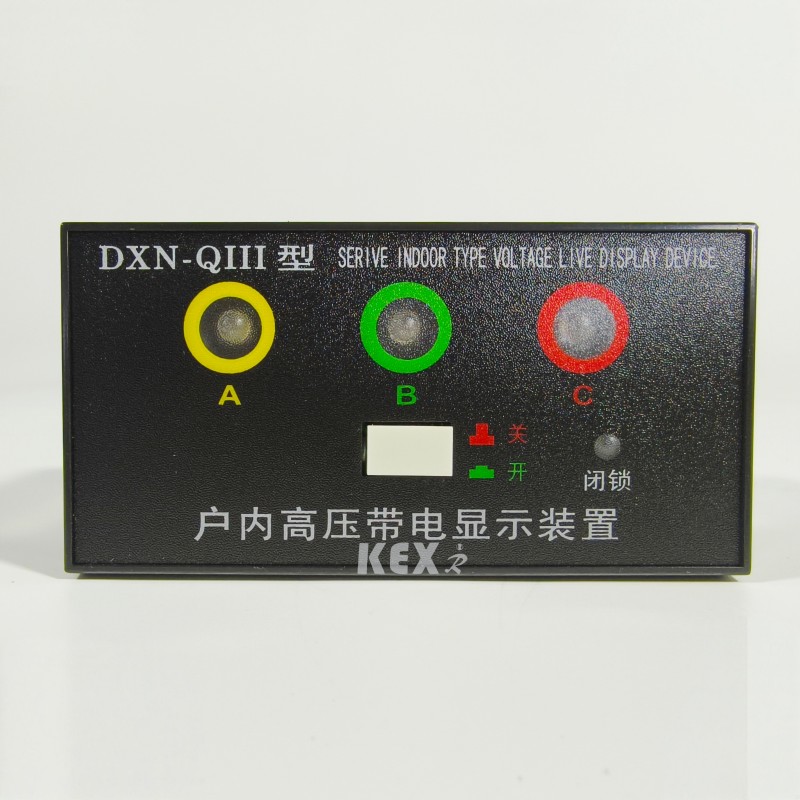

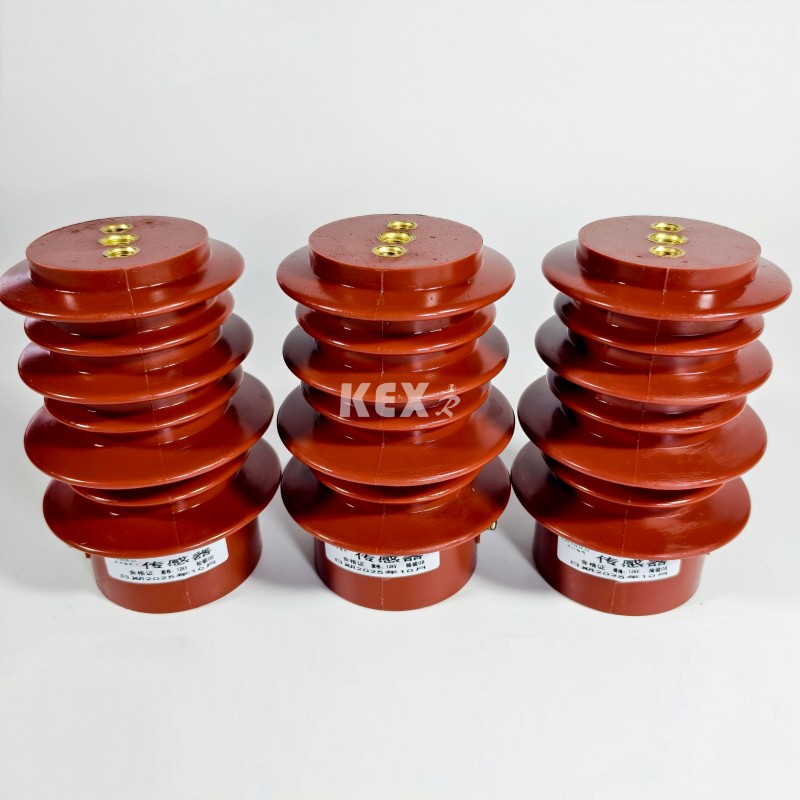

2. عرض مشحون

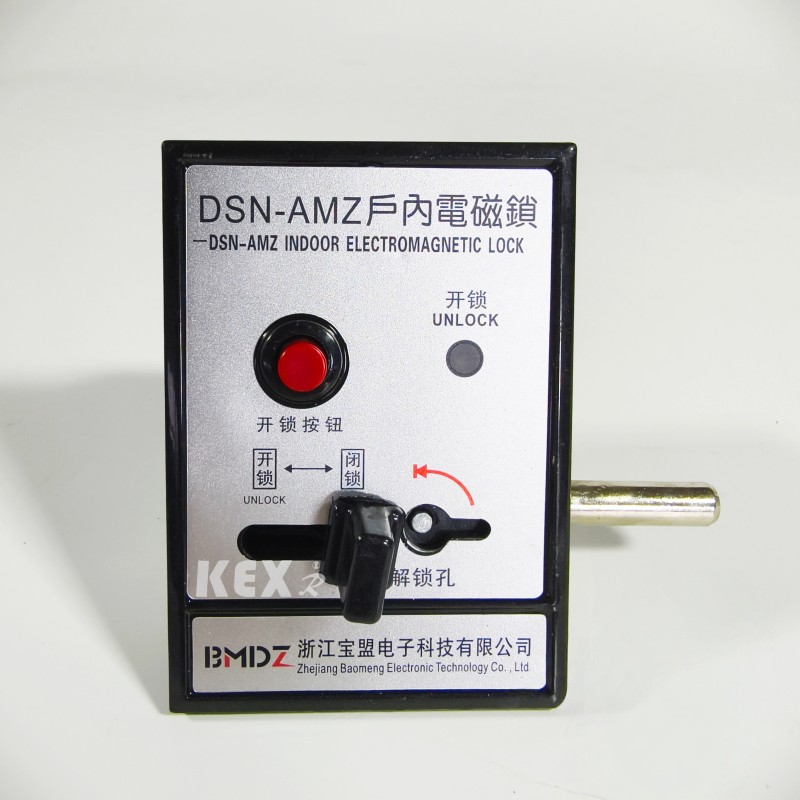

3. قفل كهرومغناطيسي داخلي

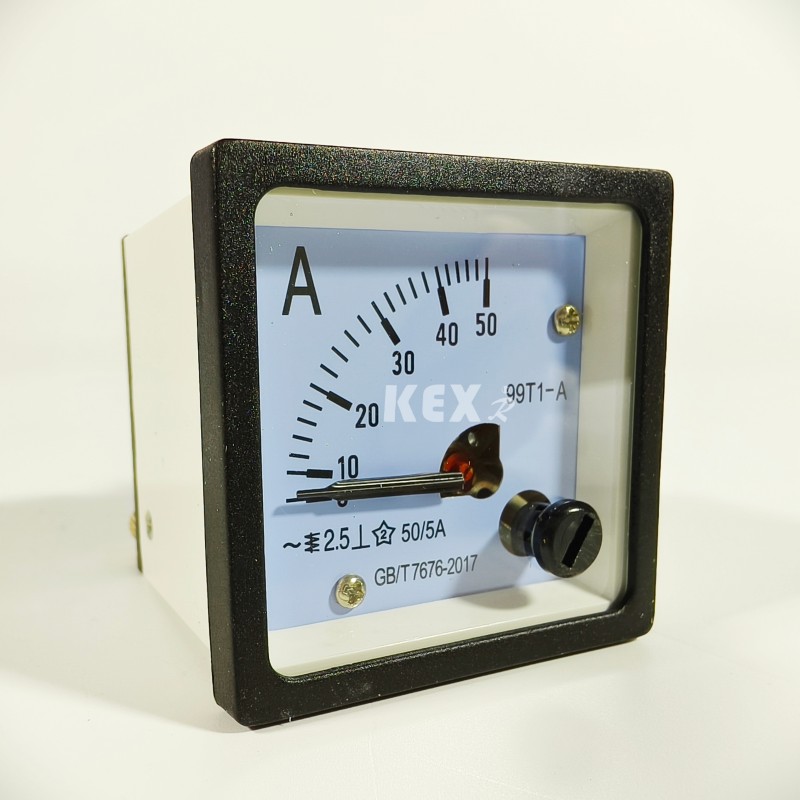

4. مقياس التيار الكهربائي

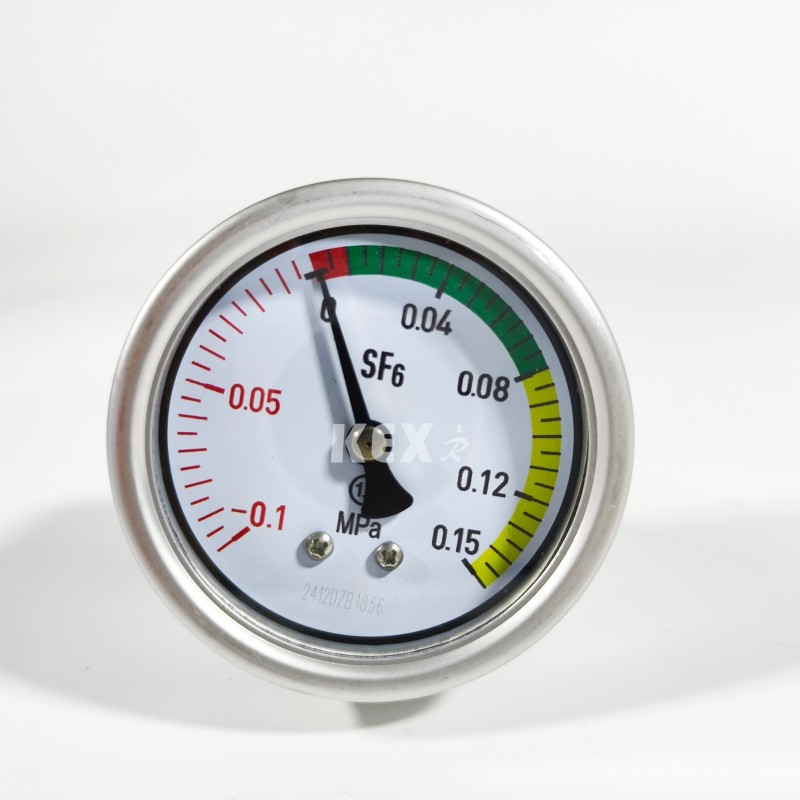

6. البارومتر

7. 3 المرحلة 3 سلك موصل كهربائي

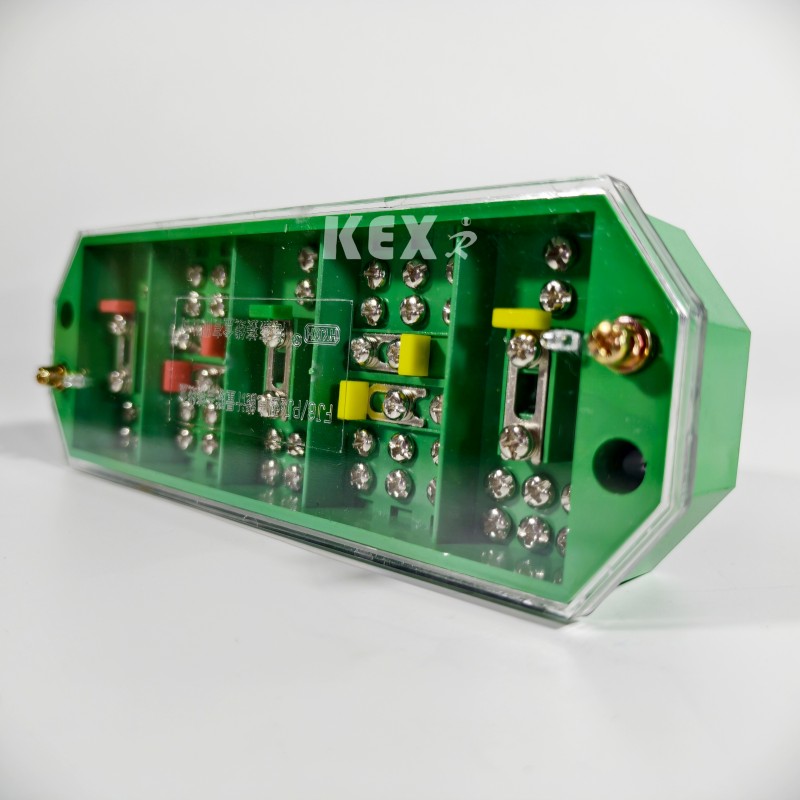

8. الارسال

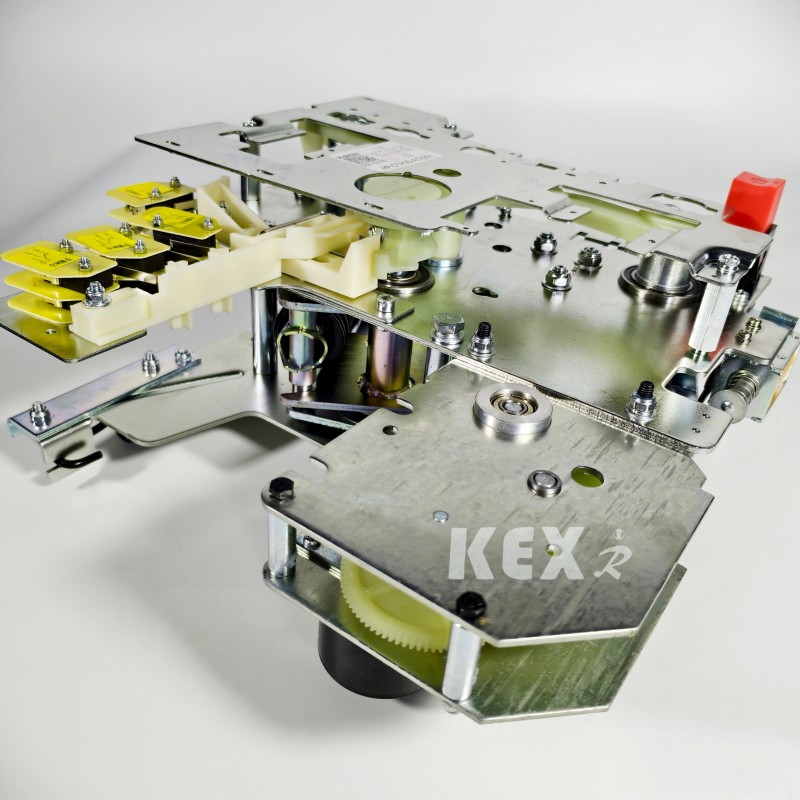

9. ماكب

10. آلية التشغيل

11.VT

● استخدام الشروط

خزانة الوحدة الرئيسية الحلقية SF6 المعيارية من النوع XGN15-12 هي جيل جديد من المفاتيح الكهربائية المغلقة والمدمجة القابلة للتوسيع مع مفتاح سداسي فلوريد الكبريت كمفتاح رئيسي وعزل الهواء للخزانة بأكملها. إنه يتميز بخصائص الهيكل البسيط، التشغيل المرن، التعشيق الموثوق به والتركيب المريح، ويمكن أن يوفر حلولًا تقنية مرضية لمختلف التطبيقات ومتطلبات المستخدم المختلفة. إنها تعتمد تكنولوجيا الاستشعار وأحدث مرحل الحماية، بالإضافة إلى الأداء الفني المتقدم ونظام التجميع الخفيف والمرن، والذي يمكنه تلبية الاحتياجات المتغيرة للسوق بشكل كامل.

المفاتيح الرئيسية لخزانة الوحدة الرئيسية الحلقية XGN15-12 SF6 تعتمد FLN36 وFLN48 على التوالي، ومفاتيح التحميل SF6 وABB الأصلية SFG، وقواطع الدائرة VD4/S الأصلية وHD4/S وVS1 من ABB يمكن أيضًا تجهيزها وفقًا لاحتياجات المستخدمين.

● بيئة العمل

◆ الارتفاع 1000 م

◆درجة الحرارة المحيطة -25~40 درجة مئوية

◆ أن لا يتجاوز متوسط ​​الرطوبة النسبية اليومية 95%. ولا يتجاوز متوسط ​​الرطوبة النسبية الشهرية 90%؛

◆ القدرة الزلزالية: 8 درجات؛

◆ لا يوجد اهتزازات وتأثيرات عنيفة، والأماكن التي بها خطر الحريق والتآكل الكيميائي والانفجار.

● المعايير

تتوافق خزانة الوحدة الرئيسية الحلقية SF6 المعيارية XGN15-12 مع المعايير الموضحة أدناه

IEC298 · IEC265 · IECL29 · IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●جدول المعلمات الفنية لخزانة الوحدة الرئيسية للحلقة SF6 المعيارية من النوع XGN15-12

● هيكل خزانة الوحدة الرئيسية ذات الحلقة SF6 المعيارية من النوع XGN15-12

◆غرفة بسبار: مفتاح التحميل

تم تركيب مفتاح تحميل ثلاثي المحطات في غرفة التبديل. غلاف مفتاح التحميل مصنوع من راتنجات الإيبوكسي ومملوء بسداسي فلوريد الكبريت (SF6) والغاز عبارة عن وسط عازل، ويمكن تركيب S6F في غرفة التبديل وفقًا لمتطلبات العميل. مقياس كثافة الغاز أو مقياس كثافة الغاز مع اتصال إنذار.

◆غرفة الكابلات: آلية التشغيل وآلية التعشيق وغرفة التحكم بالجهد المنخفض.

تحتوي خزانة تبديل التحميل على غرفة كابلات واسعة، والتي تستخدم بشكل أساسي لتوصيل الكابلات، بحيث يمكن توصيل الكابلات أحادية النواة أو ثلاثية النواة بواسطة رؤوس كابلات بسيطة غير محمية، وفي نفس الوقت، يمكن تثبيت مانع الصواعق والمحول الحالي ومفتاح التأريض السفلي وعناصر أخرى في مساحة واسعة. وفقًا للتصميم القياسي، فإن باب الخزانة يحتوي على نافذة مراقبة وجهاز قفل أمان، واللوحة السفلية لغرفة الكابلات مجهزة بغطاء مانع للتسرب ومشبك كابل مع إطار دعم بالحجم المناسب. يمكن إزالة اللوحة السفلية وإطار الباب الأمامي لغرفة الكابلات لتسهيل تركيب الكابل.

◆ آلية العجن وآلية التعشيق وغرفة التحكم بالضغط المنخفض

تلعب غرفة الجهد المنخفض ذات التعشيق دور لوحة التحكم في نفس الوقت. تم تجهيز الغرفة ذات الجهد المنخفض بآلية التشغيل الزنبركية مع مؤشر الموقع، والقفل الميكانيكي والجهاز، ويمكن أيضًا تجهيزها بملامسات مساعدة، وملف التعثر، وآلية التعثر في حالات الطوارئ، وشاشة العرض الحية السعوية، وقفل المفتاح، وجهاز التشغيل الكهربائي. وفي الوقت نفسه، يمكن أيضًا تجهيز المساحة الموجودة في غرفة الجهد المنخفض بدائرة تحكم وأداة قياس ومرحل حماية. تحتوي الخزانة التي يبلغ عرضها 750 مم على غرفتين متطابقتين للجهد المنخفض، ويمكن تجهيزهما بمزيد من الملحقات. يمكن تقسيم خزانة مفاتيح XGN15 بالكامل إلى جزأين، الجزء العلوي من الخزانة يشتمل على غرفة الناقل، ومفتاح التحميل، وآلية التشغيل وغرفة الجهد المنخفض، والتي يتم فصلها عن غرفة الكابلات السفلية. لذلك، يمكن إصلاح وإصلاح المعدات المثبتة في الوحدة العلوية بشكل آمن ومريح، كما يمكن استبدال الوحدة العلوية بأكملها.

◆ غرفة بسبار

تم ترتيب غرفة بسبار في الجزء العلوي من الخزانة. في غرفة الحافلات، ترتبط الحافلات الرئيسية ببعضها البعض ويتم تشغيلها عبر صف المفاتيح الكهربائية بالكامل.

● المكونات الأساسية لخزانة الوحدة الرئيسية ذات الحلقة SF6 المعيارية من النوع XGN15-12

◀ تم تطوير وإنتاج مفتاح التحميل SF6 من النوع FLN36 للشركة من خلال إدخال تكنولوجيا أجنبية ووفقًا لمتطلبات نظام الطاقة المحلي، فهو يحتوي على ثلاث حالات عمل: الإغلاق والفتح والتأريض

◀ يتم وضع نقاط الاتصال الديناميكية والثابتة لمفتاح التحميل في غلاف راتنجات الإيبوكسي المصبوب مع هيكل معزز، ويتم استخدام غاز SF6 كوسيط إطفاء قوسي، ويبلغ ضغط الهواء 14 بار. كل مفتاح تحميل مغلق ولا يحتاج إلى صيانة، ويمكن اختيار البارومتر بشكل منفصل. طريقة تركيب مفتاح التحميل هي وضع حاجز فولاذي بين غرفة الكابلات وغرفة الحافلات، وتثبيته أفقيًا لتلبية متطلبات السلامة الأكثر صرامة للتشغيل والصيانة. في حالة حدوث قوس كهربائي في الداخل، توجد نقطة ضعف هيكلية في الجزء الخلفي من غلاف مفتاح التحميل، والتي سيتم غسلها بعيدًا، وبعد ذلك سيتم غسل صمام تفريغ القوس الموجود على الخزانة لتوجيه تدفق الهواء ذو ​​الضغط الزائد خارج الخزانة.

◀ يحتوي مفتاح التحميل SF6 على آليتين للتشغيل: آلية تشغيل زنبركية واحدة (نوع K) وآلية تشغيل زنبركية مزدوجة (نوع A)، يمكن إضافة الآلية الكهربائية إلى نوعي آليات التشغيل المذكورين أعلاه لتحقيق التحكم الكهربائي عن بعد.

●مخططات للاختيار

□مثال للمخطط 1

◆التكوين القياسي والخصائص

◀ حافلة 630A

►مفتاح التحميل: FLN36-12D/T630-20

◀ مفتاح تحميل ثلاثي المحطات (إغلاق، عزل، تأريض) أو مفتاح محطتين (إغلاق، عزل)

◀ يتم تثبيت النوافذ المرئية في نهاية تشغيل المفتاح.

◀ يتم تشغيل المفتاح الرئيسي ومفتاح التأريض من خلال فتحتين تشغيل منفصلتين وكل منهما ذاتي القفل.

◀ مؤشر موضع مفتاح الحمل ومفتاح التأريض

◀ تبديل الجسم بمؤشر الجهد الكهربي

◀ مقياس ضغط الغاز SF6 مع مرحل الكثافة

◀ مفتاح التأريض متشابك مع اللوحة الأمامية لغرفة الكابلات

◆ التكوين والميزات الاختيارية

◀ امتداد الحافلة المحجوزة

◀ محرك تشغيل تبديل التحميل: AC220V/110V DC220V/110V/48V

◀ماس كهربائى ومؤشر خطأ التأريض

◀ جهاز الحماية من الصواعق (نوع التوزيع، نوع محطة الطاقة، نوع الإصدار)

◀ قياس الأشعة المقطعية والمتر

◀ محول الجهد PT لتشغيل مصدر الطاقة

◀ إغلاق التأريض المباشر لخط المدخل بتيار متردد 110 فولت/220 فولت (مفتاح التأريض والبوابة السفلية لإغلاق التأريض المغلق عندما يكون الكابل السفلي مباشرًا)

◀ جهة الاتصال المساعدة: المفتاح الرئيسي 4NO+4NC مفتاح التأريض 2NO+2NC

□مثال للمخطط 2

◆ التكوين القياسي والخصائص ·

◀ 630A قضيب التوصيل الرئيسي

►مفتاح التحميل: FLN36-12D/T100-50

◀ مفتاح تحميل ثلاثي المحطات (الإغلاق والعزل والتأريض)

◀ مفتاح تحميل ثلاثي المحطات، ورأس المصهر ومفتاح تأريض نهاية المصهر

◀ للربط الميكانيكي

◀ إشارة رحلة الصمامات ونقل الإشارة عن بعد

◀ يتم تثبيت نافذة مرئية عند نهاية تشغيل المفتاح.

◀ يتم تشغيل المفتاح الرئيسي ومفتاح التأريض من خلال فتحتين تشغيل منفصلتين وكل منهما ذاتي القفل.

◀ مؤشر موضع مفتاح الحمل ومفتاح التأريض

◀ تبديل الجسم بمؤشر الجهد الكهربي

◀ مقياس ضغط الغاز SF6 مع مرحل الكثافة

◀ مفتاح التأريض متشابك مع اللوحة الأمامية لغرفة الكابلات

◆ التكوين والميزات الاختيارية

◀ امتداد الحافلة المحجوزة

◀ محرك تشغيل تبديل التحميل: AC220V/110V DC220V/110V/48V

◀مؤشر خطأ قصير ومؤرض

◀ قياس الأشعة المقطعية والمتر

◀ رحلة فقدان الجهد AC220V

◀قاطع التيار الزائد: GL25/5

◀ جهات الاتصال المساعدة: المفتاح الرئيسي 4NO+4NC ومفتاح التأريض 2NO+NC

◀ملف الرحلة: تيار متردد 220 فولت/110 فولت، تيار مستمر 220 فولت/110 فولت/48 فولت

◀ الصمامات (إشارة الخطأ): 1NO

◀ مقياس الضغط مع الإشارة: 1NO

□مثال للمخطط 3

رقم البرنامج الأساسي D07

◆التكوين القياسي والخصائص

◀ محولان للتيار LZZBJ9

◀ اثنين من محولات الجهد JDZ

◀ حماية فتيل PT

◀ تشابك اللوحة الأمامية لغرفة الكابلات

◆التكوين والميزات الاختيارية

◀ الفولتميتر مع التبديل

◀ أميتر بمفتاح

◀ 3 قيراط، 3 قرش

◀مؤشر الجهد الكهربي يشير إلى خزانة المفاتيح الكهربائية المباشرة

◀جهاز قياس واط ساعة

◀ السيطرة السلبية
