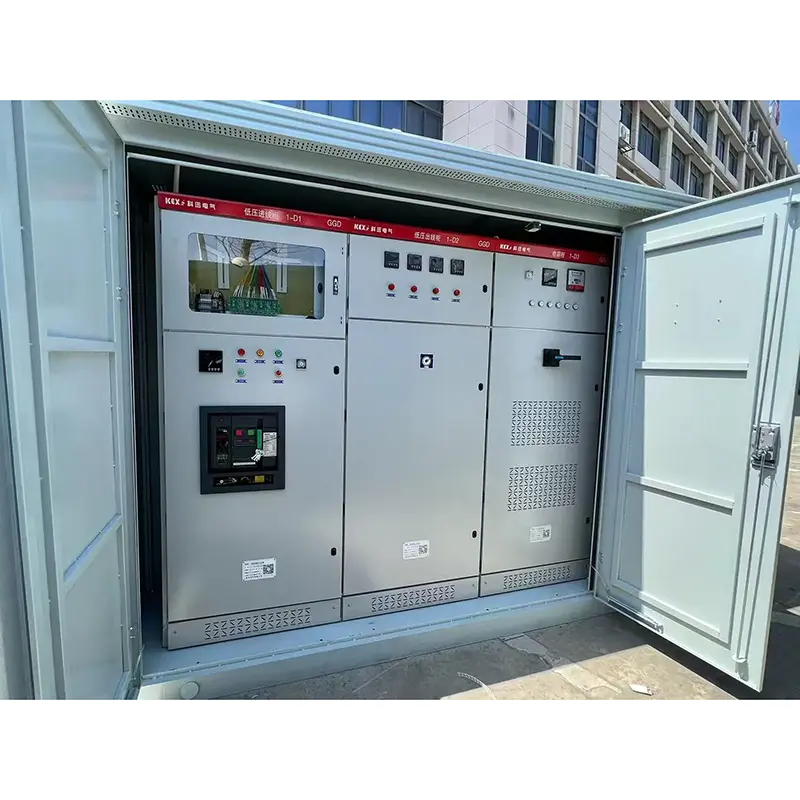

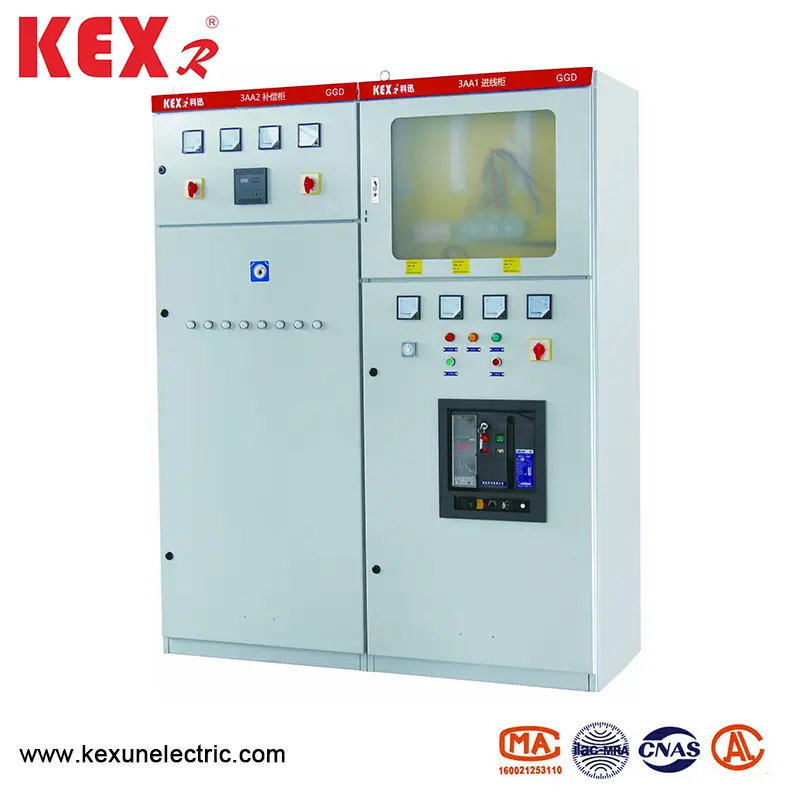

خزانة توزيع الجهد المنخفض AC

● مجال التطبيق

GGD AC خزانة توزيع الجهد المنخفضة الجهد هي نوع جديد من خزانة توزيع الجهد المنخفض المصممة على مبدأ السلامة والاقتصاد والعقلانية والموثوقية وفقًا لمتطلبات الرؤساء المختصين في وزارة الطاقة ومعظم مستخدمي الطاقة وإدارات التصميم. يتمتع المنتج بخصائص السعة العالية ، والاستقرار الديناميكي والحراري الجيد ، والمخطط الكهربائي المرن ، والمجموعة المريحة ، والسلسلة ، والعملية القوية ، والهيكل الجديد ، ومستوى الحماية العالي ، ويمكن استخدامه كمنتج محدث لمفاتيح مفاتيح الجهد المنخفض. تتوافق خزانة توزيع الجهد المنخفض GGD AC مع مفاتيح مفاتيح الجهد المنخفض IEC439 و ControlGear ، GB7251 مفاتيح الجهد المنخفض والمعايير الأخرى.

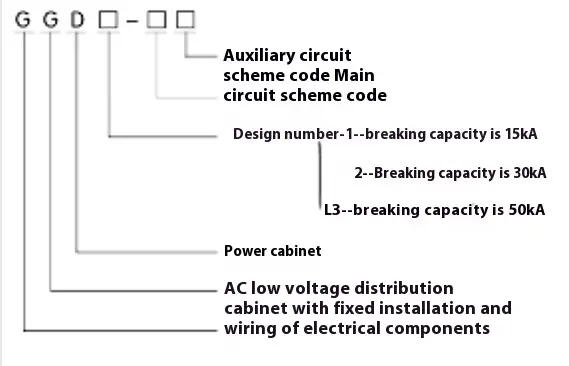

● المعنى النموذج

● الأداء الكهربائي

◆ المعلمات الكهربائية الأساسية

◆ مخطط الدائرة الرئيسية

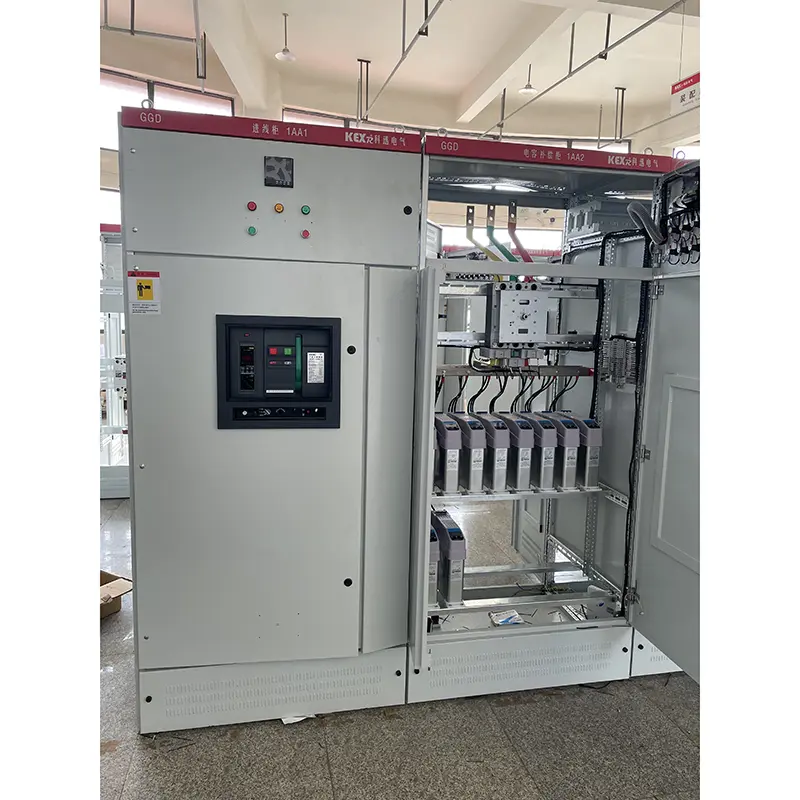

هناك 129 مخططًا و 298 مواصفات للدائرة الرئيسية لخزانة توزيع الجهد المنخفض GGD AC (باستثناء المخططات والمواصفات المستمدة من التغييرات الوظيفية للدوائر الإضافية وتغييرات الجهد التحكم). من بينها ، GGD1 لديه 49 مخطط و 123 مواصفات. GGD2 لديه 53 مخطط و 107 المواصفات. يحتوي نموذج GGD3 على 27 مخططًا و 68 مواصفات تم اختيار مخطط الدائرة الرئيسي من خلال التماس آراء غالبية أقسام التصميم والاستخدام ، مما زاد من المخطط الذي تحتاجه محطات الطاقة. تم تصنيف تيار إلى 3150 أ ، مناسبة لمحولات التوزيع من 2000 كيلو فولت أمبير وأقل. بالإضافة إلى ذلك ، من أجل تلبية احتياجات تعويض الطاقة التفاعلية ، تم تصميم خزائن تعويضات نقل GGJ1 و GGJ2 ، مع 4 مخططات دائرة رئيسية و 12 مواصفات في المجموع.

◆ مخطط الدائرة المساعدة

ينقسم تصميم الدائرة الإضافية إلى جزأين: مخطط إمدادات الطاقة ومحطة الطاقة. هناك مساحة كافية في خزانة BGD لتثبيت المكونات الثانوية. في الوقت نفسه ، قامت NLS أيضًا بتطوير محول تيار خاص LM23D لتلبية احتياجات محطات الطاقة والمستخدمين الخاصين عند ربط حماية الترحيل.

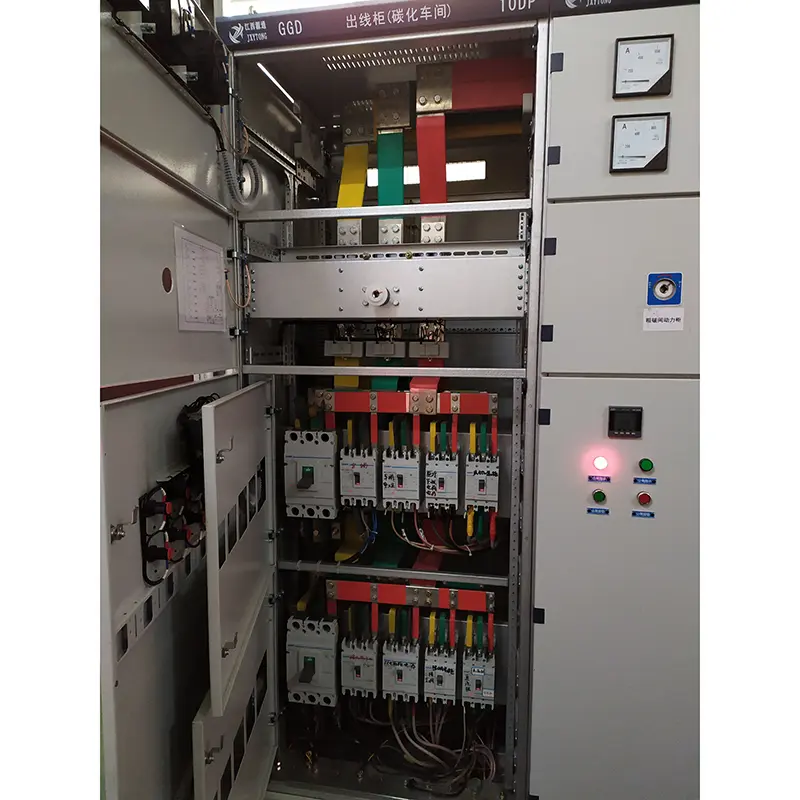

◆ شريط الحافلة الرئيسي

بالنظر إلى نسبة السعر وجدوى استبدال النحاس بالألمنيوم ، يمكن استخدام ناقل من الألومنيوم الواحد عندما يكون التيار المقنن أقل من 1500A ، ويمكن استخدام ناقل نحاسي مزدوج عندما يكون التيار المقدر أعلى من 1500 A. تقوم الشركة المصنعة بتصنيع النموذج الأولي وفقًا لهذا التنظيم وتجتاز اختبار النوع. بالطبع ، يمكن للشركة المصنعة أيضًا استبدال ناقل الألمنيوم بحافلة نحاسية بنفس السعة الحالية وفقًا لمتطلبات المستخدمين. تتم معالجة جميع الأسطح المتداخلة للحافلات من خلال عملية قصدير البركة

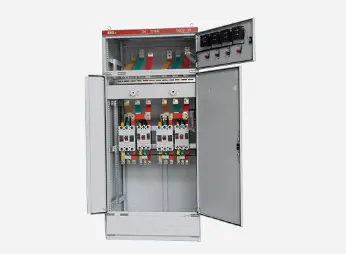

◆ اختيار المكونات الكهربائية

▶ GGD Type AC خزانة توزيع الجهد منخفضة الجهد تعتمد بشكل أساسي مكونات كهربائية متقدمة يمكن إنتاجها على نطاق واسع في الصين. في الوقت نفسه ، وفقًا لمبدأ الاقتصاد والعقلانية ، يتم حجز بعض المنتجات القديمة المتاحة ، مثل DZ10D و D220 ، على فرضية النظر تمامًا في الجدوى ، ولا يتم اختيار المنتجات القديمة.

▶ HD13BX و HS13BX مفاتيح السكين التي تعمل بالدوار هي مكونات خاصة صممها NLS لتلبية احتياجات الهيكل الفريد لخزانة BGGD. أنها تغير وضع التشغيل للآلية ويحتفظون بمزايا المنتجات القديمة ، وهي مكونات كهربائية عملية.

▶ إذا اختار قسم التصميم مكونات كهربائية جديدة ذات أداء أفضل وتكنولوجيا أكثر تقدماً وفقًا لاحتياجات المستخدمين ، فإن خزانة توزيع الجهد المنخفض من نوع GGD تتمتع بمرونة جيدة للتثبيت ، ولن تتسبب بشكل عام في التصنيع والتركيب بسبب تحديث المكونات الكهربائية.

▶ من أجل تحسين الاستقرار الديناميكي للدائرة الرئيسية ، صمم NLS مشبك الحافلة المشترك ZM ودعم العزل لخزانة GGD. مشبك شريط الحافلات مصنوع من مادة PP0 عالية القوة وذات سبيكة عالي الأطوار ، والتي تتمتع بقوة عزل عالية ، وأداء جيد للاستخدام الذاتي والبنية الفريدة. يمكن دمجه بسهولة في مشبك شريط حافلة واحد أو مشبك شريط الحافلات المزدوج فقط عن طريق ضبط لبنة البناء. دعم العزل هو مفصل مصبوب من نوع الأكمام مع التكلفة المنخفضة وقوة عالية ، مما يحل عيب المسافة الزاحفة غير الكافية للمنتجات القديمة.

● التثبيت والاستخدام

بعد وصول المنتج إلى مكان الاستقبال ، يجب أولاً التحقق مما إذا كانت العبوة سليمة ، وإخطار الإدارات ذات الصلة لإيجاد الأسباب في الوقت الذي يتم فيه العثور على المشكلات. بالنسبة للمنتجات التي لم يتم تثبيتها على الفور ، يجب وضعها في الأماكن المناسبة وفقًا لأحكام ظروف الاستخدام العادية.

◆ تثبيت المنتج

 يجب تنفيذ تركيب المنتجات وفقًا لرسم التخطيط التخطيطي للتثبيت (انظر الشكل المرفق) ، ويتم توفير الفولاذ والبراغي الأساسية من قبل المستخدمين. عندما يتم تثبيت الحافلة الرئيسية في صف كامل مع طلاء القصدير ، يجب إصلاح السطح المتداخلة وتركيبها ، وتنظيفها ، ومغلفة مع الفازلين المحايد أو اتخاذ تدابير أخرى ، ثم تثبيتها بالمسامير.

◆ يتم فحص المنتجات واختبارها للعناصر التالية بعد التثبيت وقبل تشغيلها.

▶ تحقق مما إذا كان الطلاء العلوي للخزانة قد انخفض وما إذا كانت الخزانة جافة ونظيفة.

▶ ما إذا كانت آلية التشغيل للمكونات الكهربائية مرنة ، ولا ينبغي أن تكون هناك قوة تشويش أو قوة تشغيل مفرطة.

▶ ما إذا كان من موثوقية ودقة الاتصالات الرئيسية والمساعد للأجهزة الكهربائية الرئيسية.

▶ ما إذا كانت نسبة واستقطاب مؤشر الأداة والمحول صحيحة.

▶ ما إذا كان اتصال BUSBAR جيدًا وما إذا كان العزل يدعم ، يتم تثبيت قطع الغيار والإكسسوارات بشكل راسخ وموثوق.

▶ ما إذا كان جهة الاتصال الإضافية تلبي المتطلبات ، وما إذا كانت المواصفات الأساسية في الصمامات صحيحة ، وما إذا كانت قيمة الإعداد للترحيل تلبي متطلبات التصميم ، وما إذا كان الإجراء موثوقًا ودقيقًا.

▶ ما إذا كان ملامسة الدائرة تلبي متطلبات الرسم التخطيطي الكهربائي.

▶ ما إذا كان نظام دائرة الحماية يلبي المتطلبات.

▶ استخدم مقياس 500 فولت MoGohmmeter لقياس قيمة مقاومة العزل لا تقل عن 1 ميجوهم.

◆ احتياطات للاستخدام

(1). هذا المنتج غير مثبت على الجدار ، ويتم تشغيله على جانب واحد (أمامي) ، ويتم الحفاظ عليه بأبواب مزدوجة. يمكن للمهنيين المؤهلين فقط الدخول أو فتح قناة صيانة المنتج وباب الخزانة للتشغيل والتفتيش والصيانة.

(2). مفتاح الهواء بعد عدة مرات ، سيجعل التلامس الرئيسي الحروق المحلية وإنتاج مواد الكربون ، وزيادة مقاومة التلامس ، يجب أن يكون صيانة وإصلاح مفتاح الهواء بشكل منتظم وفقًا لتعليمات التشغيل.

◆ يجب على الشركة المصنعة تقديم المستندات والملحقات التالية عند توفيرها:

▶ قائمة التعبئة

▶ شهادة المنتج

▶ تعليمات للاستخدام

▶ تقرير اختبار المصنع

▶ الرسومات الكهربائية ذات الصلة

▶ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد.

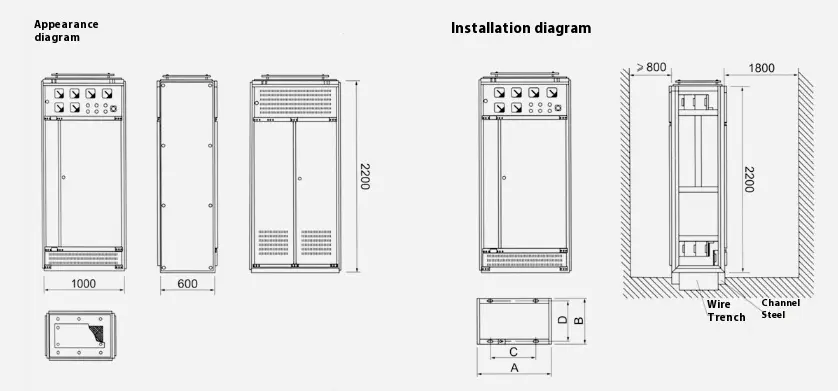

● تخطيط وتثبيت مخطط تخطيطي لخزانة توزيع الجهد المنخفض الجهد GGD
