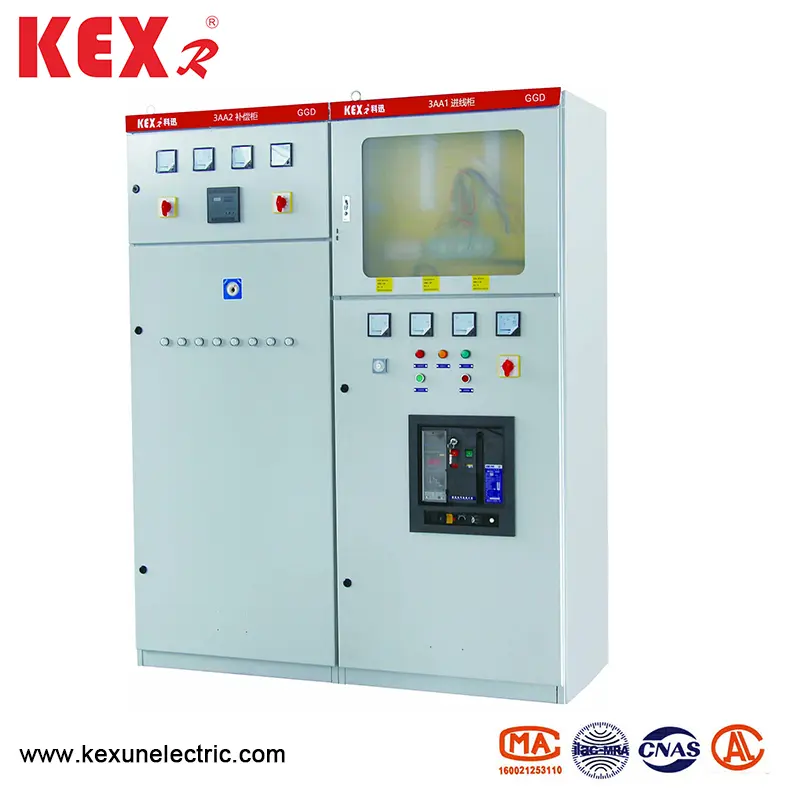

مفتاح توزيع الجهد المنخفض AC

● استخدام شروط مفاتيح توزيع الجهد المنخفض من نوع GGD AC

▶ يجب ألا تكون درجة حرارة الهواء المحيطة أعلى من +40 ℃ أو أقل من -5 ℃ ، ويجب أن يكون متوسط ​​درجة الحرارة في غضون 24 ساعة أعلى من +35 ℃

▶ يجب ألا يتجاوز ارتفاع التثبيت الداخلي ومكان الاستخدام 2000 م ； ؛

▶ يجب ألا تتجاوز الرطوبة النسبية للهواء المحيط 50 ٪ عند أعلى درجة حرارة +40 ℃ ، ويجب السماح بدرجة حرارة نسبية أكبر في درجة حرارة أقل (على سبيل المثال ، 90 ٪ عند +20 ℃) ​​، مع الأخذ في الاعتبار أن تأثير الندى المشبوه قد يحدث أحيانًا بسبب التغيرات في درجة الحرارة ؛

▶ عند تثبيت الجهاز ، يجب ألا يتجاوز الميل مع المستوى العمودي 5:

▶ يجب تثبيت المعدات في مكان لا يوجد فيه اهتزاز وتأثير عنيف ، وحيث لا يكفي تآكل المكونات الكهربائية ؛

ملاحظة: عندما يكون لدى المستخدمين متطلبات خاصة ، يمكنهم التفاوض مع الشركة المصنعة.

● المعلمات الكهربائية الأساسية

● ميزة التصميم

▶ خزانة مفاتيح توزيع الجهد المنخفض من نوع GGD هي في شكل خزانة عامة ، ويتم تجميع الإطار عن طريق اللحام المحلي مع الصلب البارد 8MF. يتم توفير أجزاء الإطار والأجزاء الداعمة الخاصة من قبل الشركة المصنعة للصلب المعينة لضمان دقة وجودة الخزانة. تم تصميم مكونات الخزانة العالمية وفقًا للمبدأ المعياري ، وهناك 20 حفرة تصاعد. المعامل الشامل مرتفع ، والذي يمكن أن يجعل المصنع يدرك ما قبل الإنتاج ، والذي لا يقلل من دورة التصنيع فحسب ، بل يحسن أيضًا كفاءة العمل.

▶ تصميم مفتاح توزيع الجهد المنخفض الجهد GGD يعتبر تبديد الحرارة في تشغيل الخزانة. هناك أعداد مختلفة من فتحات التبريد في الأطراف العلوية والسفلية للخزانة. عندما تولد المكونات الكهربائية في الخزانة الحرارة ، يرتفع الهواء الساخن ويتم تفريغه من خلال الفتحة العلوية ، بينما يتم تجديد الهواء البارد بشكل مستمر في الخزانة من خلال الفتحة السفلية ، بحيث تشكل الخزانة المختومة قناة تهوية طبيعية من أسفل إلى أعلى لتحقيق الغرض من التبريد.

▶ وفقًا لمتطلبات تصميم نمذجة المنتجات الصناعية الحديثة ، يعتمد مفتاح توزيع الجهد المنخفض من نوع GGD على طريقة نسبة القسم الذهبي لتصميم شكل الخزانة وحجم تقسيم كل جزء ، مما يجعل الخزانة بأكملها جميلة وسخية.

▶ يتم توصيل باب الخزانة بالإطار بواسطة مفصلات دوارة ، وهو مريح للتثبيت والتفكيك. يتم تضمين شريط المطاط الجملون في تنحنح الباب. عند إغلاق الباب ، يكون للشريط بين الباب والإطار بسكتة ضغط معينة ، والتي يمكن أن تمنع الباب من التصادم مباشرة مع الخزانة وتحسين مستوى حماية الباب.

▶ يتم توصيل باب الأداة المجهز بالمكونات الكهربائية بالإطار بواسطة خيوط متعددة من الأسلاك النحاسية الناعمة ، ويتم توصيل أجزاء التثبيت في الخزانة بالإطار بواسطة مسامير مركبة ، بحيث تشكل الخزانة بأكملها نظامًا كاملًا للحماية من التأريض.

▶ طبقة أعلى من الخزانة مصنوعة من طلاء الخبز البرتقالي البوليستر ، والذي يحتوي على التصاق قوي وملمس جيد. الخزانة بأكملها في نغمة الضوء الفرعي ، والتي تتجنب التأثير المبهر وتخلق بيئة بصرية مريحة للموظفين في الخدمة.

▶ يمكن إزالة الغطاء العلوي للخزانة عند الضرورة ، وهو مريح لتجميع وتعديل الحافلة الرئيسية في الموقع. تم تجهيز الزوايا الأربع من قمة الخزانة بحلقات رفع للرفع والشحن.

▶ مستوى حماية الخزانة هو IP30 ، ويمكن للمستخدمين أيضًا الاختيار بين IP20 و IP40 وفقًا لمتطلبات بيئة الاستخدام.

● التثبيت والاستخدام

بعد وصول المنتج إلى مكان الاستقبال ، يجب أولاً التحقق مما إذا كانت العبوة سليمة ، وإخطار الإدارات ذات الصلة لإيجاد الأسباب في الوقت الذي يتم فيه العثور على المشكلات. بالنسبة للمنتجات التي لم يتم تثبيتها على الفور ، يجب وضعها في الأماكن المناسبة وفقًا لأحكام ظروف الاستخدام العادية.

◆ تثبيت المنتج

يجب تنفيذ تركيب المنتجات وفقًا لرسم التخطيط التخطيطي للتثبيت (انظر الشكل المرفق) ، ويتم توفير الفولاذ والبراغي الأساسية من قبل المستخدمين. عندما يتم تثبيت الحافلة الرئيسية في صف كامل مع طلاء القصدير ، يجب إصلاح السطح المتداخلة وتركيبها ، وتنظيفها ، ومغلفة مع الفازلين المحايد أو اتخاذ تدابير أخرى ، ثم تثبيتها بالمسامير.

◆ يتم فحص المنتجات واختبارها للعناصر التالية بعد التثبيت وقبل تشغيلها.

▶ تحقق مما إذا كان الطلاء العلوي للخزانة قد انخفض وما إذا كانت الخزانة جافة ونظيفة.

▶ ما إذا كانت آلية التشغيل للمكونات الكهربائية مرنة ، ولا ينبغي أن تكون هناك قوة تشويش أو قوة تشغيل مفرطة.

▶ ما إذا كان من موثوقية ودقة الاتصالات الرئيسية والمساعد للأجهزة الكهربائية الرئيسية.

▶ ما إذا كانت نسبة واستقطاب مؤشر الأداة والمحول صحيحة.

▶ ما إذا كان اتصال BUSBAR جيدًا وما إذا كان العزل يدعم ، يتم تثبيت قطع الغيار والإكسسوارات بشكل راسخ وموثوق.

▶ ما إذا كان جهة الاتصال الإضافية تلبي المتطلبات ، وما إذا كانت المواصفات الأساسية في الصمامات صحيحة ، وما إذا كانت قيمة الإعداد للترحيل تلبي متطلبات التصميم ، وما إذا كان الإجراء موثوقًا ودقيقًا.

▶ ما إذا كان ملامسة الدائرة تلبي متطلبات الرسم التخطيطي الكهربائي.

▶ ما إذا كان نظام دائرة الحماية يلبي المتطلبات.

▶ استخدم مقياس 500 فولت MoGohmmeter لقياس قيمة مقاومة العزل لا تقل عن 1 ميجوهم.

◆ الاحتياطات للاستخدام

(1). هذا المنتج غير مثبت على الجدار ، ويتم تشغيله على جانب واحد (أمامي) ، ويتم الحفاظ عليه بأبواب مزدوجة. يمكن للمهنيين المؤهلين فقط الدخول أو فتح قناة صيانة المنتج وباب الخزانة للتشغيل والتفتيش والصيانة.

(2). مفتاح الهواء بعد عدة مرات ، سيجعل التلامس الرئيسي الحروق المحلية وإنتاج مواد الكربون ، وزيادة مقاومة التلامس ، يجب أن يكون صيانة وإصلاح مفتاح الهواء بشكل منتظم وفقًا لتعليمات التشغيل.

◆ مجموعة كاملة المنتج

▶ قائمة التعبئة

▶ شهادة المنتج

▶ تعليمات للاستخدام

▶ تقرير اختبار المصنع

▶ الرسومات الكهربائية ذات الصلة

▶ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد.

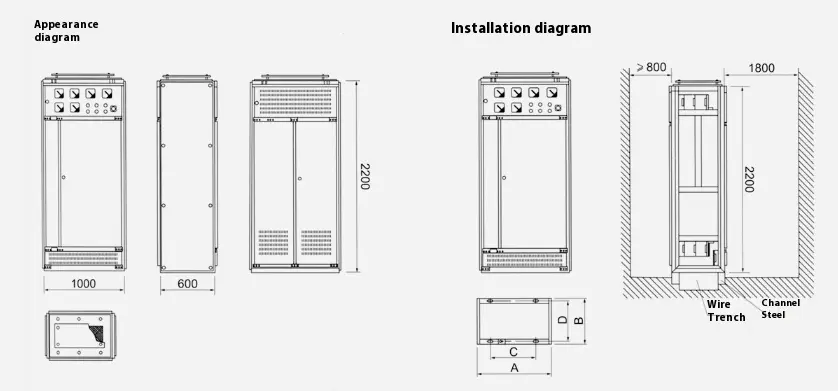

● المخطط والتركيب التخطيطي الرسم التخطيطي
