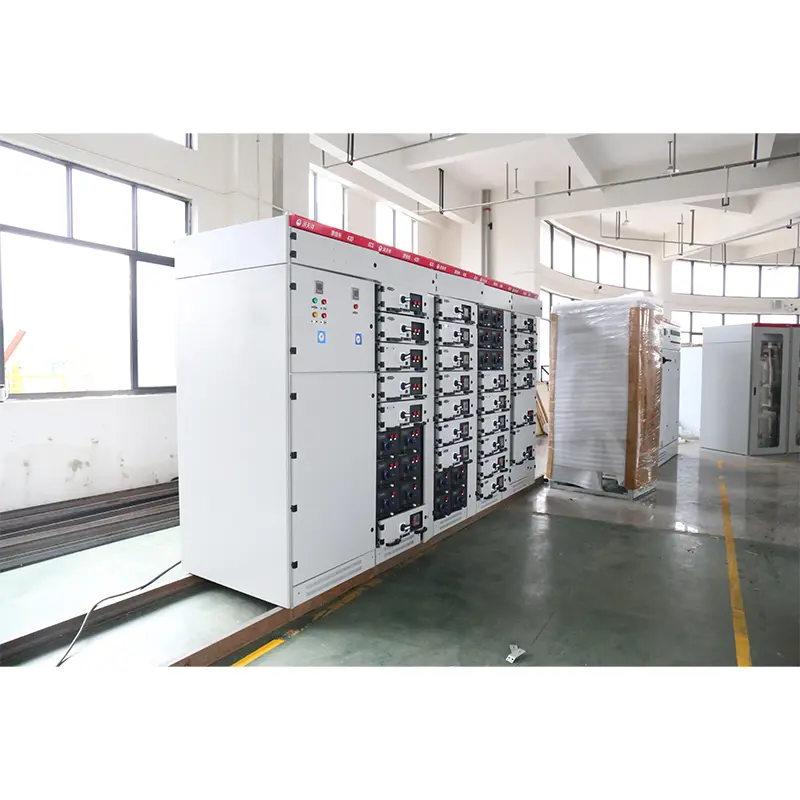

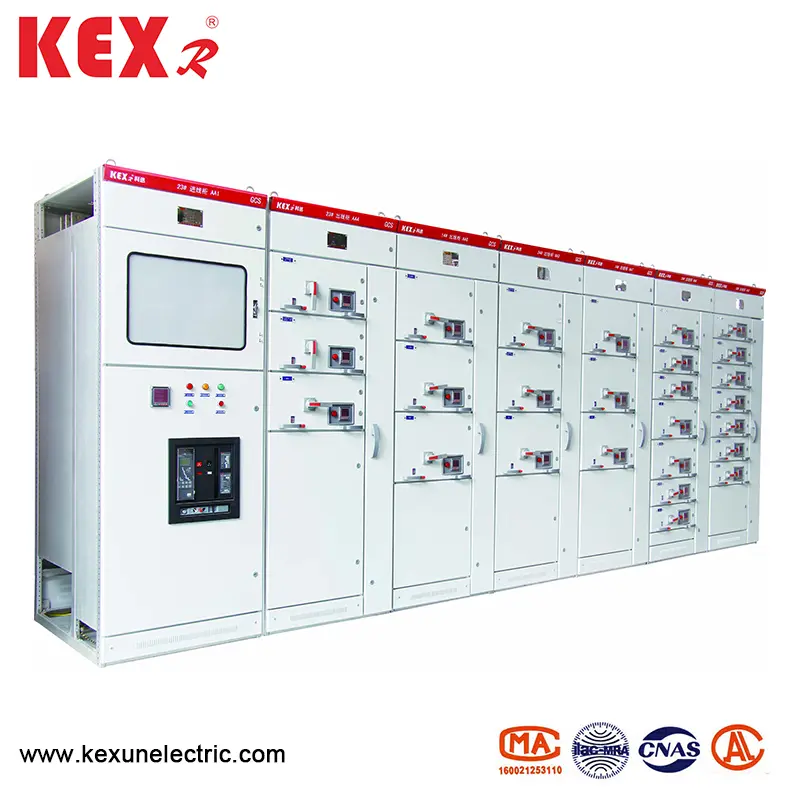

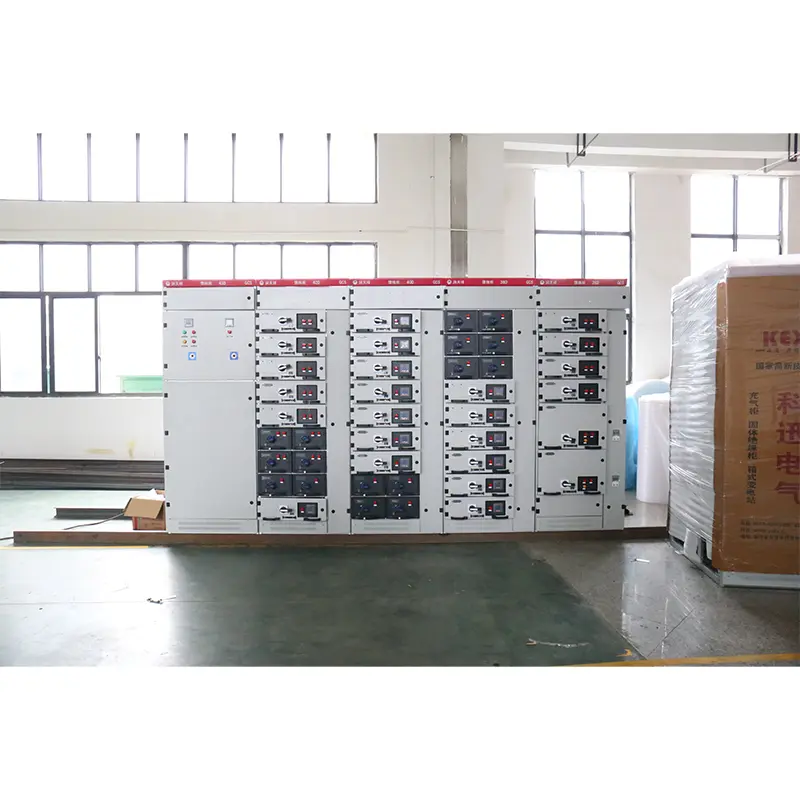

مجموعة كاملة من الجهد الكامل

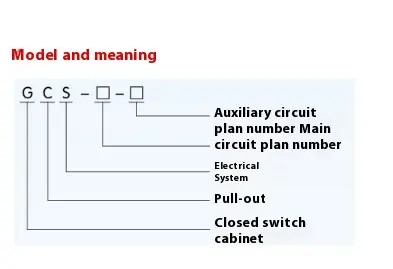

● المعنى النموذج

● المعلمات الأساسية

● الهيكل الرئيسي

▶ يتبنى الإطار الرئيسي لنوع GCS مجموعة كاملة من الجهد الكامل 8MF نوعًا مفتوحًا ، ويحتوي جانبي الفولاذ على ثقوب التثبيت مع معامل 20 مم و 100 مم و ①9.2 ملم على التوالي ، وبالتالي فإن التثبيت الداخلي مرن ومريح.

▶ تم تصميم الإطار الرئيسي في نموذجين للتجميع ، وهما الهيكل المجمعة بالكامل والبنية الملحومة جزئيًا (الإطار الجانبي والحزمة المتقاطعة) للمستخدمين للاختيار.

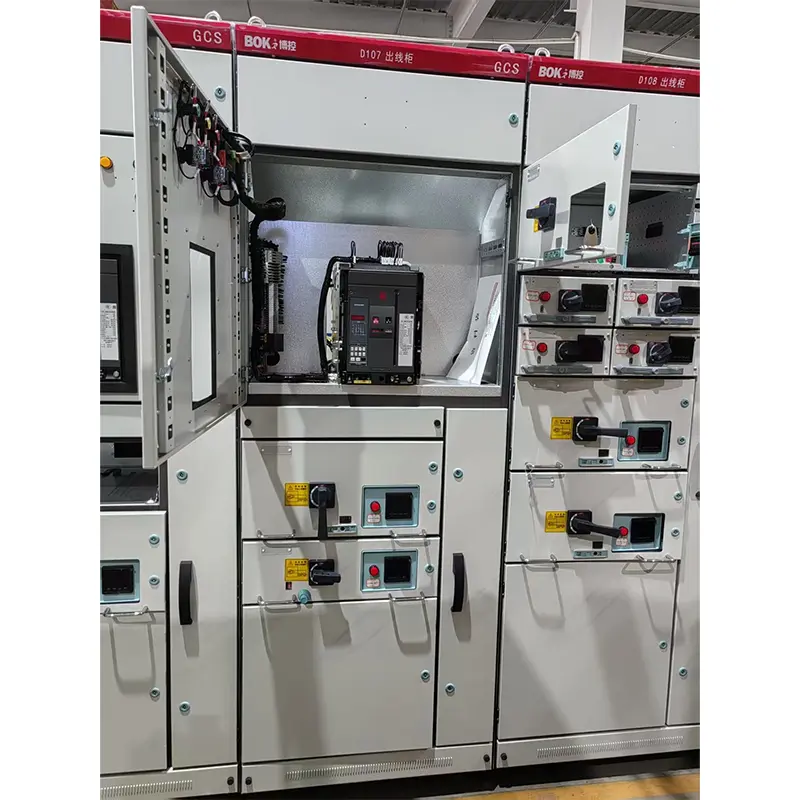

▶ يتم عزل كل غرفة وظيفية للجهاز عن بعضها البعض ، وتقسيم مقصوراته إلى غرفة وحدة وظيفية وغرفة للحافلات وغرفة الكابل. وظائف كل غرفة مستقلة نسبيا.

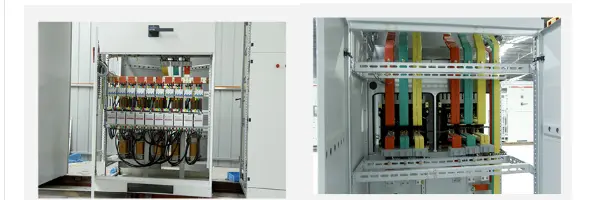

▶ يتم ترتيب الحافلة الرئيسية الأفقية أفقياً خلف الخزانة ، وهو المقياس الأساسي لجعل الدائرة الرئيسية للجهاز تتمتع بقوة دائرة قصيرة.

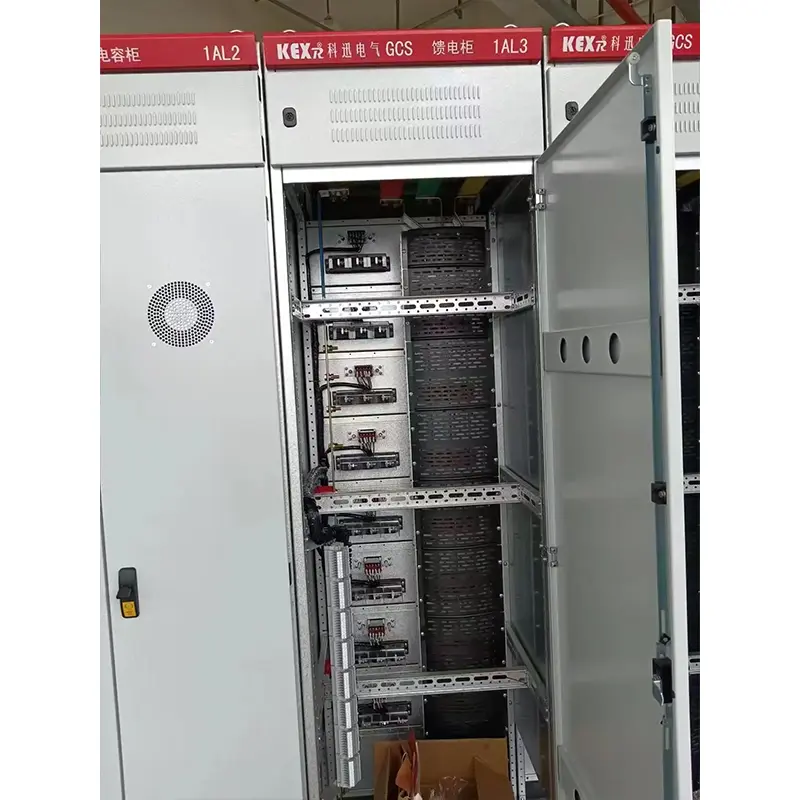

▶ تصميم مقصورة الكابل يجعل من المريح للغاية أن ترتفع الكابلات صعودًا وهبوطًا.

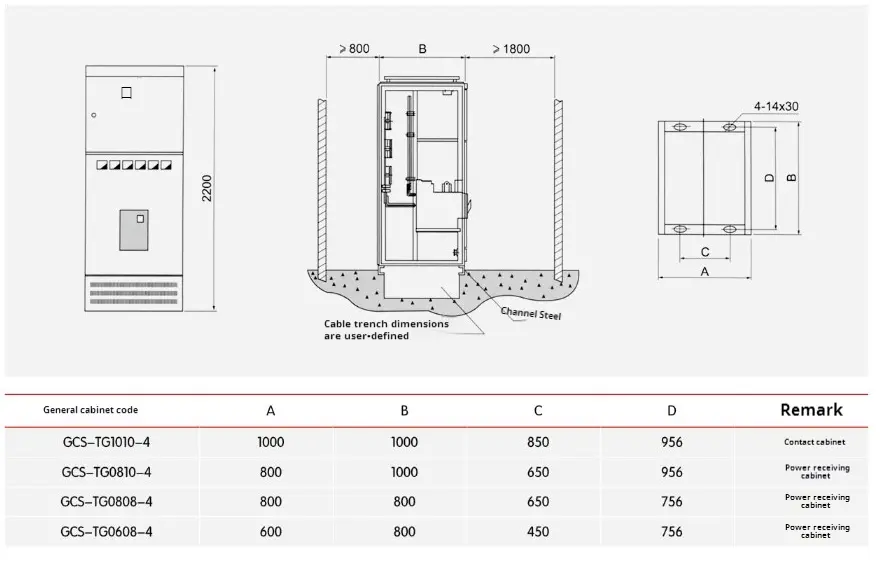

▶ سلسلة حجم الخزانة العامة للجهاز (انظر الجدول أدناه):

● تثبيت واستخدام GCS نوع الجهد المنخفض الكامل

◆ بعد وصول المنتجات إلى مكان الاستقبال ، يجب عليهم أولاً التحقق مما إذا كانت العبوة سليمة. إذا تم العثور على المشكلات ، فيجب عليهم إخطار الإدارات ذات الصلة على الفور بالعقد لإقامة سجلات تجارية ، وتحليل الأسباب معًا ، وصنع التأشيرات والتعامل مع أعقاب ذلك. بالنسبة للمنتجات التي لم يتم تثبيتها على الفور ، يجب وضعها في مكان مناسب والاحتفاظ بها بشكل صحيح وفقًا لظروف الاستخدام العادية ومتطلبات لوائح التخزين المؤقتة للمعدات الكهربائية. 1. يجب تثبيت المنتج وفقًا لمخطط التثبيت التخطيطي (انظر الشكل المرفق). يجب توفير قناة الأساس الصلب والبراغي عند اعتماد طريقة تثبيت الترباس من قبل المستخدم. عندما يتم توصيل الحافلة الرئيسية ، إذا كان السطح غير متساوٍ بسبب النقل والتخزين وأسباب أخرى ، فيجب أن يتم تسويته قبل الاتصال والتثبيت.

◆ عندما يتم تثبيت الأجهزة بشكل منفصل أو في الأعمدة ، يجب أن تلبي العمودي ، وتفاوت سطح الخزانة وانحراف الفجوات بين الخزانات المتطلبات في الجدول أدناه.

◆ التفتيش والتفتيش بعد مجموعة جهد GCS منخفضة الجهد الكامل

التثبيت وقبل التشغيل

(1) تحقق مما إذا كانت الطلاء العلوي أو غيرها من مواد التغطية (مثل الرش البلاستيكي) من الخزانة قد تضررت ، وما إذا كانت الخزانة جافة ونظيفة.

(2) ما إذا كانت آلية التشغيل للمكونات الكهربائية مرنة ، ولا ينبغي أن تكون هناك قوة تشويش أو قوة تشغيل مفرطة.

(3) ما إذا كانت الاتصالات الرئيسية والاتصالات الرئيسية للأجهزة الكهربائية الرئيسية موثوقة ودقيقة.

(4) يجب أن تكون آلية الدرج أو الرسم مرنة وخفيفة ، دون التشويش والتصادم.

(5) يجب أن تكون الخطوط المركزية للاتصالات المنقولة والثابتة للدرج أو بنية الرسم متسقة ، ويجب أن تكون جهات الاتصال على اتصال وثيق. يجب أن تفي عمق الإدراج لجهات الاتصال الرئيسية والمساعد بالمتطلبات. المتشابكة الميكانيكية أو الكهربائية: إجراء الاستجابة صحيح ، ويجب أن يكون القفل أو الإصدار موثوقًا به.

(6) يجب أن تكون الأدراج من نفس الحجم قابلة للتبديل بسهولة دون التشويش والتصادم.

(7) يجب أن يكون الاتصال الأساسي بين الدرج والخزانة على اتصال وثيق. عندما يتم دفع الدرج ، يتم الاتصال بالاتصال الأساسي للدرج قبل التلامس الرئيسي ، وعندما يتم سحبه ، يتم فصل جهة الاتصال الأساسية بعد التلامس الرئيسي.

(8) يجب أن تكون معايرة الأداة ، ونسبة التحول واستقطاب المحول صحيحة.

(9) يجب أن تفي المواصفات الأساسية FUSE بمتطلبات التصميم الهندسي.

(10) يجب أن يكون تصنيف وتحديد الحماية صحيحًا وموثوقًا.

(11) استخدم مقياس 1000 فولت لقياس قيمة مقاومة العزل لا تقل عن 1MΩ.

(12) يجب أن يكون اتصال كل بوسكار جيدًا ، ويجب أن يكون تثبيت دعامات العزل ، وقطع غيار التثبيت وغيرها من الملحقات ثابتة وموثوقة.

◆ استخدم احتياطات مجموعة GCS Type Low Voltage Complete

▶ الجهاز عبارة عن مجموعة كاملة من الجهد الكامل والتي لم يتم تثبيتها على الحائط ، وتشغيلها من الأمام والمحافظة عليها على كلا الجانبين. يمكن للمهنيين المؤهلين فقط الدخول أو فتح قناة الصيانة وباب الخزانة للتشغيل والتفتيش والصيانة.

▶ تم فصل وإغلاق مفتاح الهواء ومغلق مفتاح الهواء عدة مرات ، خاصة بعد فصل الدائرة القصيرة والإغلاق ، مما سيؤدي إلى حروق ملامسة محلية وتنتج مواد الكربون ، مما سيزيد من مقاومة التلامس. لذلك ، ينبغي الحفاظ عليها وإصلاحها في دليل تعليمات قاطع الدائرة.

▶ بعد التثبيت والصيانة ، يجب فحص العزلة بين المقصورات والوحدات الوظيفية بدقة لضمان الفصل الوظيفي الجيد للجهاز ومنع الصدع من التوسع.

● حزمة المنتج

يجب على الشركة المصنعة تقديم المستندات والملحقات التالية عند توفيرها:

▶ قائمة الأجهزة

▶ شهادة المنتج

▶ تعليمات للاستخدام

▶ تقرير اختبار المصنع

▶ الرسومات الكهربائية ذات الصلة

▶ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد.

▶ تعليمات التثبيت للمكونات الرئيسية

● طلب التعليمات

يحتوي عقد الطلب على مجموعة GCS الكاملة الجهد الكامل على المحتويات التالية:

▶ يتضمن النموذج الكامل للمنتج رقم مخطط الدائرة الرئيسي ورقم مخطط الدائرة الإضافية.

▶ مخطط تسلسل نظام الدائرة الرئيسية

▶ رسم تخطيطي كهربائي للدائرة الإضافية

▶ قائمة المكونات في الخزانة

▶ تعيين معلمات مثل الجهد والتيار والوقت في الدائرة.

▶ الجداول الخاصة الأخرى لا تتفق مع الاستخدام العادي للمنتج.
