مفاتيح توزيع الطاقة المنخفضة الجهد

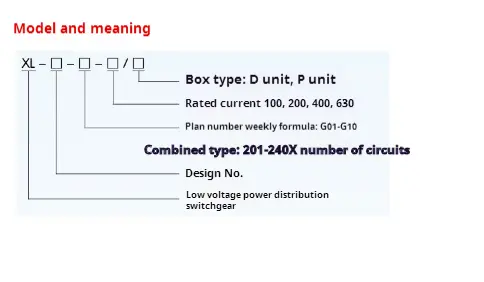

● المعنى النموذج

● استخدام الظروف

◆ يجب تثبيت مفتاح توزيع طاقة الجهد المنخفض XL-21 من النوع على ارتفاع يقل عن 2000 متر.

◆ درجة الحرارة المحيطة ودرجة حرارة الهواء المحيط ليست أعلى من +40 ℃ ، ولكن متوسط ​​درجة الحرارة ليس أعلى من +35 ℃ ودرجة حرارة الهواء المحيط لا تقل عن -100 ℃ في فترة 24 ساعة.

◆ يجب ألا يكون هناك غاز مفرط ، حمض ، ملح ، غاز تآكل ومتفجر في الهواء. يجب ألا تتجاوز درجة الحرارة النسبية 50 ٪ عند أعلى درجة حرارة +40 ℃ ، ويتم السماح بدرجة حرارة نسبية أعلى عند أدنى درجة حرارة ، مثل 90 ٪ أقل من +20 ℃. يجب اعتبار أن التكثيف العام قد يحدث أحيانًا بسبب التغيرات في درجة الحرارة.

◆ عندما يكون لدى المستخدمين متطلبات خاصة ، يمكنهم التفاوض مع الشركة المصنعة.

● ميزات التصميم

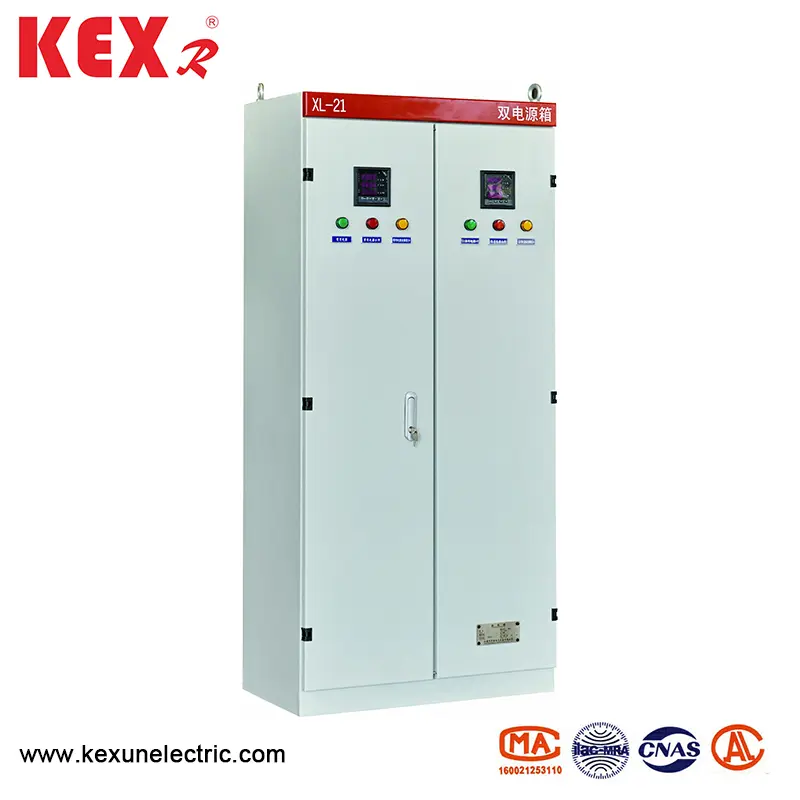

◆ تم تثبيت مفتاح توزيع طاقة الجهد المنخفض من النوع XL-21 ، ويمكن تثبيته مباشرةً تحت المحول. يتكون جسم المفاتيح من لوح الصلب عالي الجودة ملحوم أو تجميعه ، ويتم تثبيت مقبض تشغيل مفتاح السكين على العمود الأيمن أمام المفتاح ، والذي يمكن استخدامه لمصدر طاقة التبديل. يتم تثبيت الفولتميتر أمام مربع توزيع الطاقة. يشير إلى جهد الحافلة. يوجد باب أمام صندوق توزيع الطاقة. بعد فتح الباب ، يتم كشف جميع المعدات الموجودة في صندوق توزيع الطاقة ، وهو مريح للصيانة. يتبنى صندوق توزيع الطاقة هذا مكونات جديدة صممها الصين ، والتي لها خصائص بنية مضغوطة ، وصيانة مريحة ومجموعة مرنة من مخططات الدوائر. تم تجهيز مربع توزيع الطاقة بقاطع دائرة كحماية قصيرة الدائرة ، ويمكن تثبيت زر التشغيل أمام الباب.

◆ وضع التشغيل: يدوي.

◆ وضع التثبيت: التثبيت الرأسي

◆ وضع الأسلاك: الأسلاك الثابتة

● المعلمات الفنية لمفاتيح توزيع الطاقة منخفضة الجهد XL-21

● تثبيت واستخدام نوع XL-21 نوع مفتاح توزيع الطاقة الجهد المنخفض

◆ يمكن تعبئة مربع توزيع الطاقة ونقله فقط بعد اجتياز التفتيش. عندما يصل المنتج إلى الوجهة ، حدد أولاً ما إذا كان المربع مكتملًا. إذا لم يتم تثبيت مربع توزيع الطاقة على الفور ، فقم بتخزين المنتج في مكان جاف ونظيف.

◆ يمكن تثبيت مربع توزيع الطاقة وفقًا لرسم التثبيت ، ويتم توفير قناة الفولاذ والمسامير من قبل المستخدم. إذا كان الكابل صادرًا ، فيجب على المستخدم دفن أخدود الأساس وخندق الكبل خارج الترباس السفلي.

◆ بعد تثبيت مربع توزيع الطاقة أو إصلاحه ، يجب فحص سلسلة من العناصر واختبارها قبل تشغيلها.

(1) تحقق مما إذا كانت المعدات الكهربائية الداخلية والأسلاك تتوافق مع الرسم التخطيطي.

(2) تحقق وتشغيل المفتاح عدة مرات لمعرفة ما إذا كان مرنًا وعاديًا.

(3) تحقق واختبار ما إذا كانت جميع الأمتار والمرحلات دقيقة.

● طلب التعليمات

المستندات والملحقات التي توفرها Kexun عند التزويد.

▶ قائمة التسليم.

▶ شهادة المنتج.

▶ تقرير تفتيش المصنع.

▶ وصف المنتج

▶ رسم تخطيطي للنظام الأساسي ، الرسم التخطيطي للسيطرة ومخطط الأسلاك الثانوية.

▶ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد.

▶ تعليمات لاستخدام المكونات الرئيسية
