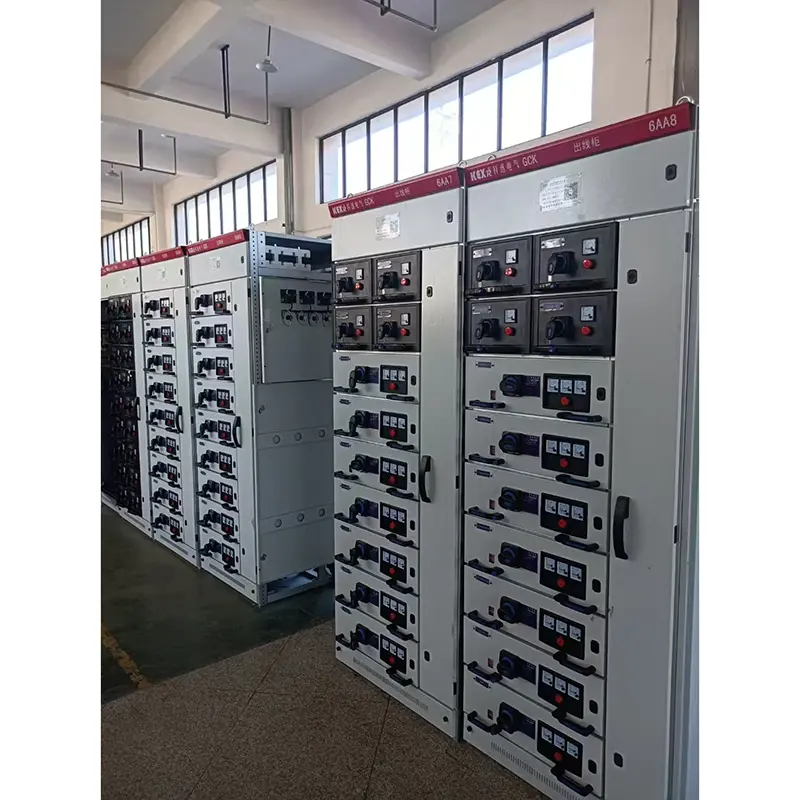

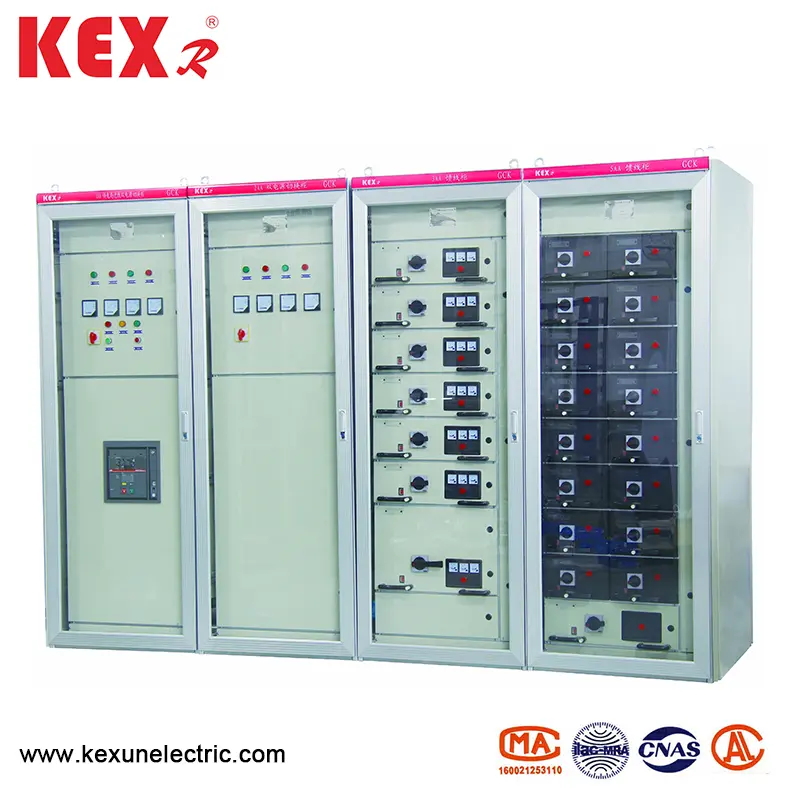

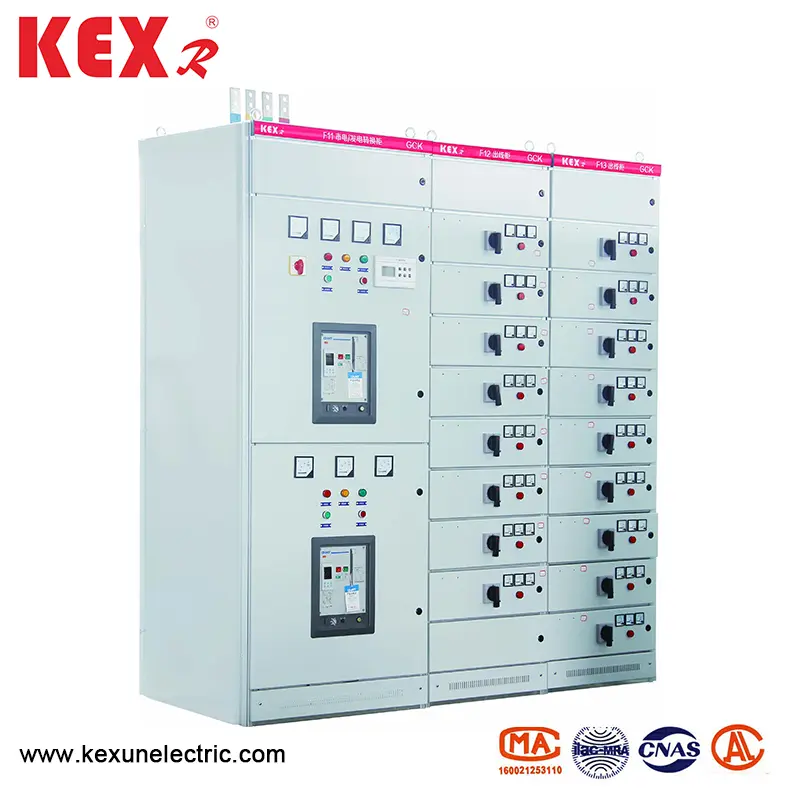

مفاتيح مفتاح رسم منخفض الجهد

● خصائص المنتج

يتمتع مفتاح الرسم الجهد المنخفض بمزايا السعة العالية ، والاستقرار الديناميكي والحراري الجيد ، والهيكل المتقدم والمعقول ، والمخطط الكهربائي العملي ، والسلسلة ، والتعددات القوية ، ومجموعة تعسفية من وحدات المخططات المختلفة ، والمزيد من الدوائر الموجودة في مفاتيح واحدة ، وتوفير مساحة الأرض ، ومظهر جميل ، ومستوى الحماية العالي ، والموثوقية ، والصيانة المريحة. يتوافق هذا المنتج مع معيار IEC439 NEMAICS2-322 ، ويتوافق أيضًا مع GB7251-87 "Switchgear منخفض الجهد" المعيار الوطني "و ZBK36001-89"

● المعلمات الفنية الرئيسية

● الميزة المعمارية

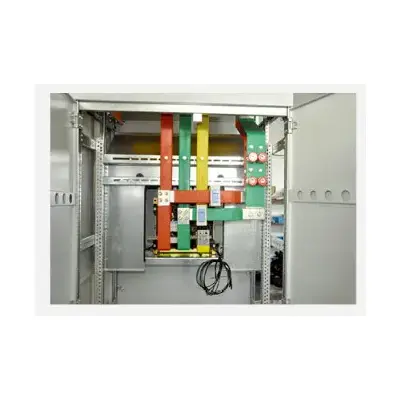

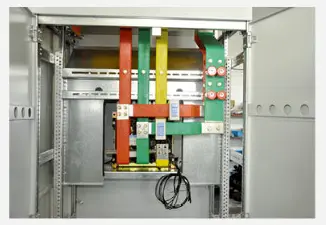

إطار المفاتيح الأساسي لمفاتيح المفاتيح المنخفضة للجهد هو بنية. يتم توصيل جميع الأجزاء الهيكلية من إطار المفاتيح مع بعضها البعض عن طريق البراغي لتشكيل إطار أساسي. بعد ذلك ، كما هو مطلوب ، تتم إضافة الأبواب ، والحياج ، والأقسام ، والأدراج ، وأقواس التثبيت ، وقضبان الحافلات ، والمكونات الكهربائية لتجميع مفتاح كامل. يحتوي مفتاح LV هذا على الخصائص التالية:

▶ 1. يتكون الإطار من الفولاذ المبلل ، ويتم وضعه بواسطة لوحة زاوية ثلاثية الأبعاد ، وتم تثبيتها دون بنية لحام ، وبالتالي تجنب تشوه اللحام والتوتر وتحسين دقة التثبيت.

▶ 2. تتغير ثقوب التثبيت للإطارات والأجزاء وفقًا للمعامل E = 20mm.

▶ 3. الأجزاء الهيكلية الداخلية مجلفن. بعد التخليل والفوسفات ، يتم رش السطح الخارجي بمسحوق الايبوكسي الكهروستاتيكي. 4. في مركز المفاتيح الواردة في مركز الطاقة (PC) ، فإن الجزء العلوي هو منطقة الحافلات الأفقية ، والجزء السفلي من منطقة الحافلة الأفقية هو غرفة قاطع الدائرة. يمكن تزويد قواطع الدوائر بسلسلة DW15C المحلية و ME وسلسلة أخرى ، ويمكن تزويدها أيضًا بمختلف قواطع الدوائر التي تنتجها شركات الكهرباء الأجنبية وفقًا لاحتياجات المستخدمين ، مثل قواطع الدوائر F Series التي تنتجها شركة ABB و Circuit Breakers الذكية. بشكل عام ، تحتوي وحدة الكمبيوتر على دائرة رئيسية (بما في ذلك مقرنة الحافلات) مع صفوف مقلوبة. عندما يكون التيار المقنن 630A-1600A ، فإنه يحتل مفتاح مفتاح بحجم إجمالي قدره 800 × 1000 × 2200 (ارتفاع عرض X DEPTH X). تحتل الدائرة الرئيسية بدون دوران مفتاح مفتاح مع بُعد خارجي قدره 800 × 800 × 2000 (العرض والعمق والارتفاع). عندما يتراوح التيار المقنن بين 1600a-3150a ، فإنه يحتل مفتاح مفتاح بحجم إجمالي قدره 1000 × 1000 × 2200 (عرض Width x Depth X). لا يوجد مفتاح رئيسي يتم تسليمه. عندما يكون التيار المقنن 1600A-3150A ، فإنه يشغل مفتاحًا مع بعد خارجي يبلغ 1000 × 1000 × 220 (العرض × العمق × الارتفاع). تحتل الدائرة الرئيسية بدون دوران مفتاح مفتاح مع بعد خارجي قدره 1000 × 800 × 2200 (ارتفاع عرض X Depth X).

▶ 4. تشبه هيكل مفاتيح تغذية مركز الطاقة (PC) مع هيكل المفاتيح الواردة. عندما يكون تيار التغذية 630A-1600A ، يمكن أن يكون مفتاح المفتاح 1000 × 1000 × 2200 (العرض × الارتفاع ×) مزودًا بحلقتين ، يتم ترتيبهما لأعلى ولأسفل.

▶ 5. يحتوي Switchgear على مركز التحكم في المحرك (MCC) إلى نوعين: مفاتيح المفاتيح المثبتة على الحائط والمفاتيح غير المثبتة على الجدار ، والتي تعد الجزء العلوي منها منطقة بربار أفقية ، وزيادة مساحة الوحدة الوظيفية الأدراج هي 1840 م مللي ثانية. عندما يكون جسم المفاتيح مثبتًا على الحائط ، فإن الجزء الأيسر من المفتاح هو منطقة وحدة وظيفية ، والجزء الأيمن يحتوي على مساحة كابل بعرض 200 ملم. الأبعاد الإجمالية للمفاتيح هي 800/500/2200 (العرض/العمق/الارتفاع). عندما يتم تثبيت المفاتيح بعيدًا عن الجدار ، يكون عرض المفتاح 600 مم ، ومنطقة منفذ الكبل في الجزء الخلفي من المفتاح. الأبعاد الإجمالية للمفاتيح هي 600 × 800 (1000) × 2200 (عرض العرض x عرض x). هناك نوعان من أعماق المفاتيح: 800 و 1000. نقترح أن يختار المستخدمون مفتاحًا على عمق 1000 ليتوافق مع عمق مفتاح الكمبيوتر. عندما يتم سحب الدرج من المفتاح ، لا يتم كشف الجزء المباشر في المفاتيح ، وهو أمر آمن وموثوق.

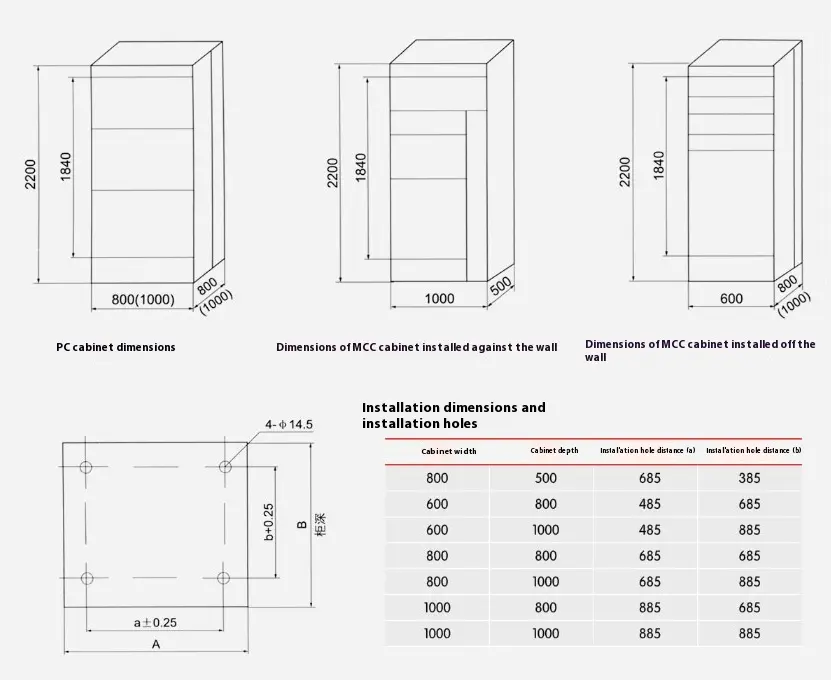

● أبعاد مفاتيح LV الإجمالية ، أبعاد التثبيت

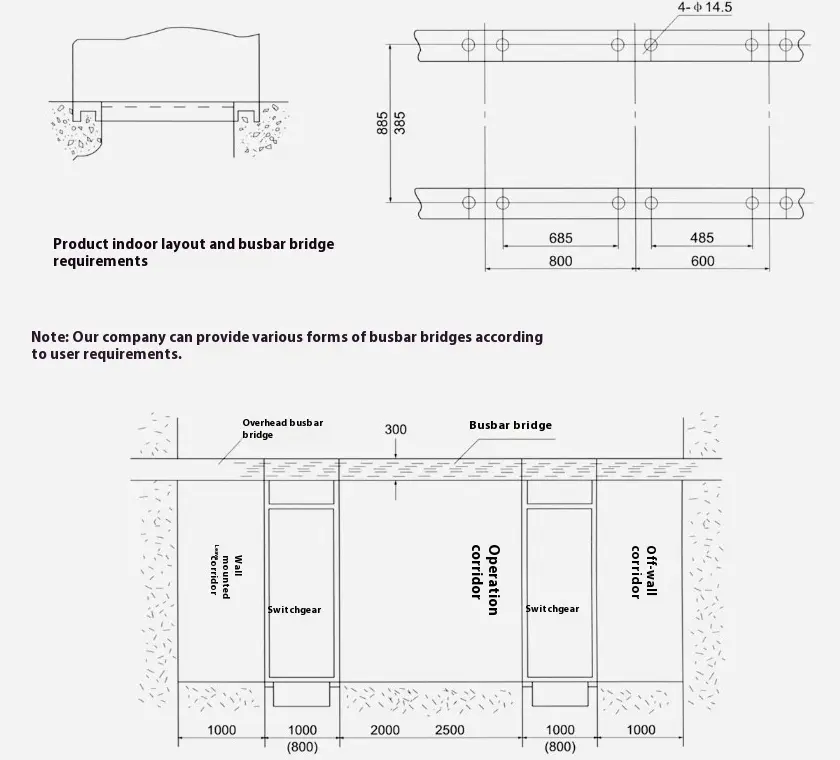

● مخطط تخطيطي لمؤسسة تثبيت مفاتيح المفاتيح المنخفضة الجهد

● الحذر

▶ عند تثبيت هذا المنتج ، يجب أن يكون الخط الأفقي بين مفاتيح الرسم الجهد المنخفض متصلاً بحزم وموثوق.

▶ باب هذا المنتج لديه وظيفة متشابكة مع المفتاح الرئيسي ، أي أن الباب لا يمكن فتحه إلا تحت حالة انقطاع التيار الكهربائي. الجانب الآخر من هذا المنتج هو لوحة ختم المسمار ، والتي لا تحتوي على وظيفة متشابكة مع المفتاح الرئيسي. لذلك ، يرجى فصل مصدر الطاقة عند تفكيك اللوحة الجانبية لهذا المنتج للصيانة.

▶ يجب ألا يفتح غير المحترفين المفاتيح للصيانة.
