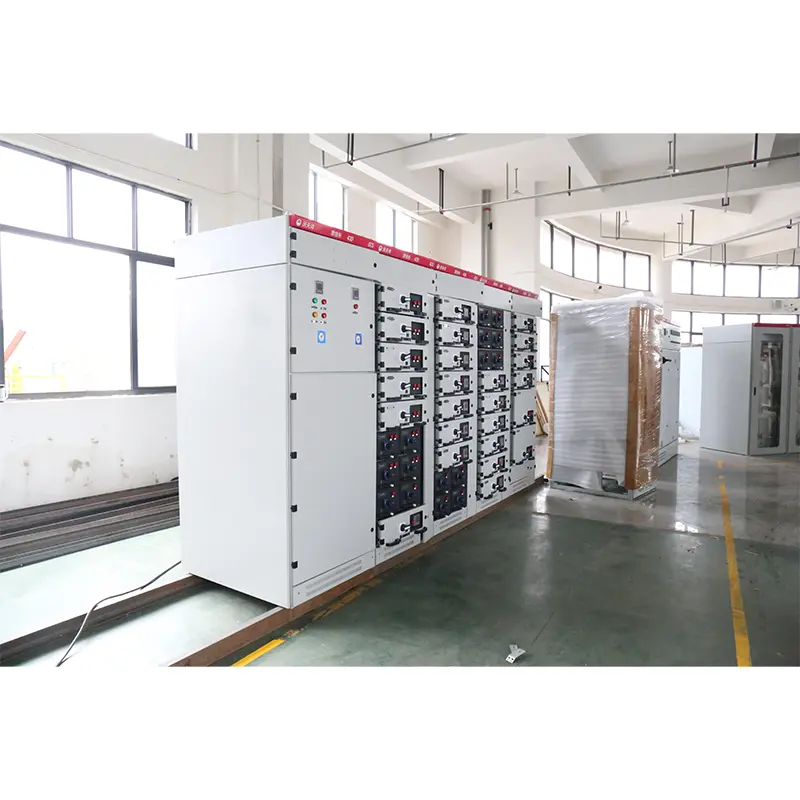

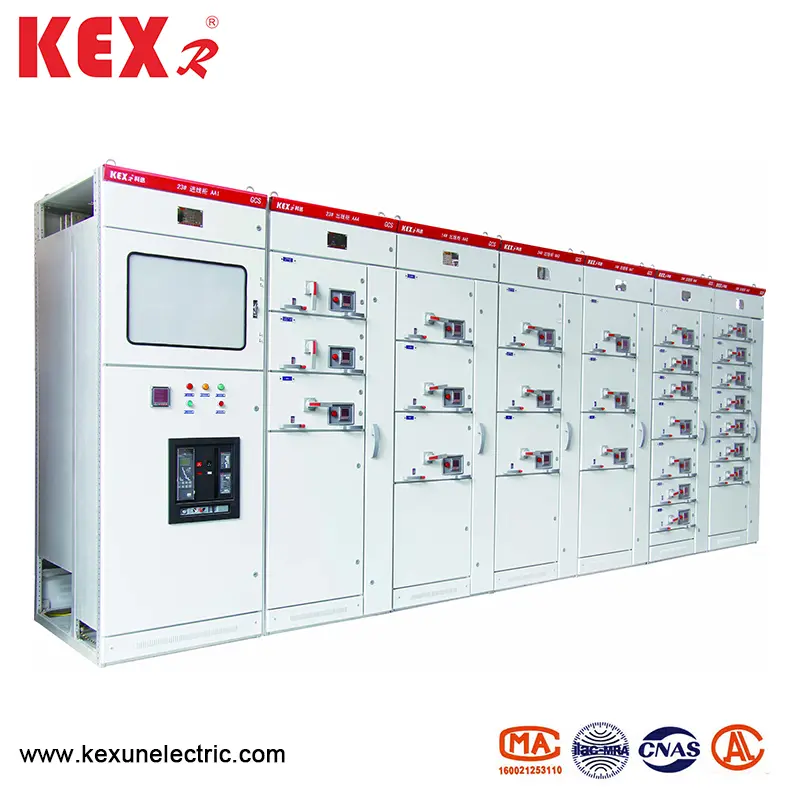

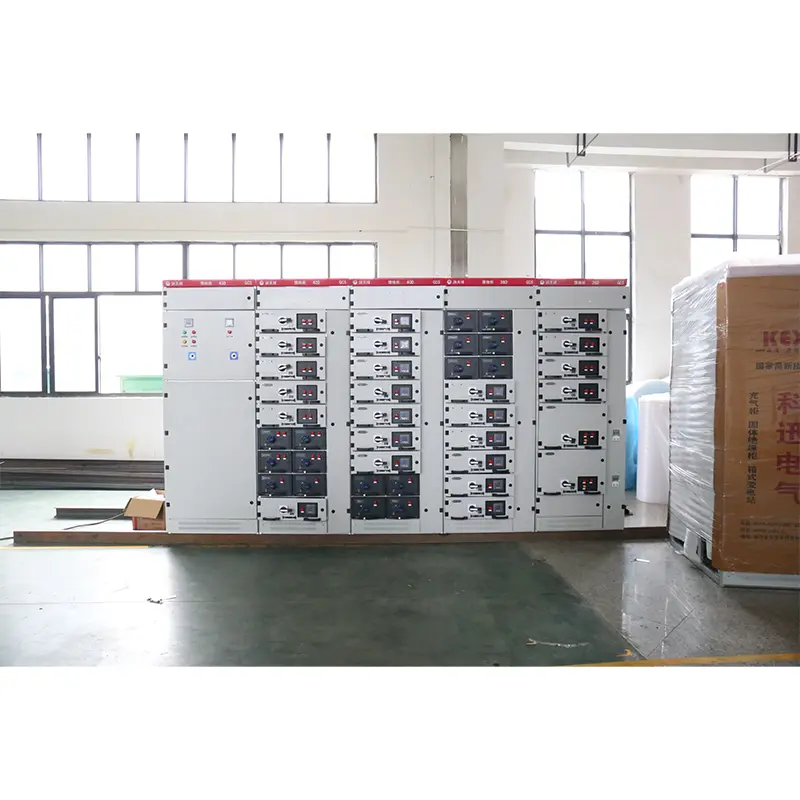

خزانة مفتاح استخراج الجهد المنخفض

● مؤشر الأداء

يلبي تصميم خزانة مفتاح استخراج الجهد المنخفض من نوع GCS المعايير التالية:

▶ IEC439-1 مفاتيح مفاتيح الجهد المنخفض و ControlGear

▶ GB7251 مفاتيح الجهد المنخفض

▶ ZBK36001 مفتاح السحب الجهد المنخفض

● المعلمات الأساسية

● الهيكل الرئيسي

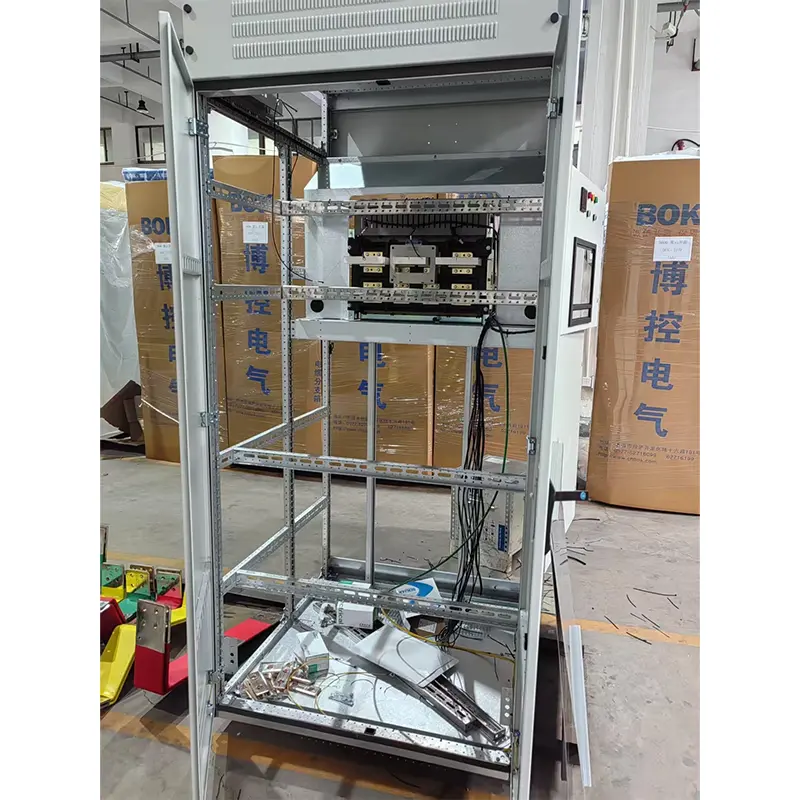

▶ يتبنى الإطار الرئيسي لخزانة مفتاح استخراج الجهد المنخفض GCS من نوع 8MF من نوع الفولاذ المفتوح ، والجانبين من الصلب له ثقوب التثبيت مع معامل 20 مم و 100 مم و -9.2 ملم على التوالي ، وبالتالي فإن التثبيت الداخلي مرن ومريح.

▶ تم تصميم الإطار الرئيسي في نموذجين للتجميع ، وهما الهيكل المجمعة بالكامل والبنية الملحومة جزئيًا (الإطار الجانبي والحزمة المتقاطعة) للمستخدمين للاختيار.

▶ يتم عزل كل غرفة وظيفية للجهاز عن بعضها البعض ، وتقسيم مقصوراته إلى غرفة وحدة وظيفية وغرفة للحافلات وغرفة الكابل. وظائف كل غرفة مستقلة نسبيا.

▶ يتم ترتيب الحافلة الرئيسية الأفقية أفقياً خلف الخزانة ، وهو المقياس الأساسي لجعل الدائرة الرئيسية للجهاز تتمتع بقوة دائرة قصيرة.

▶ تصميم مقصورة الكابل يجعل من المريح للغاية أن ترتفع الكابلات صعودًا وهبوطًا.

▶ سلسلة حجم الخزانة العامة للجهاز (انظر الجدول أدناه):

● وحدة الوظائف

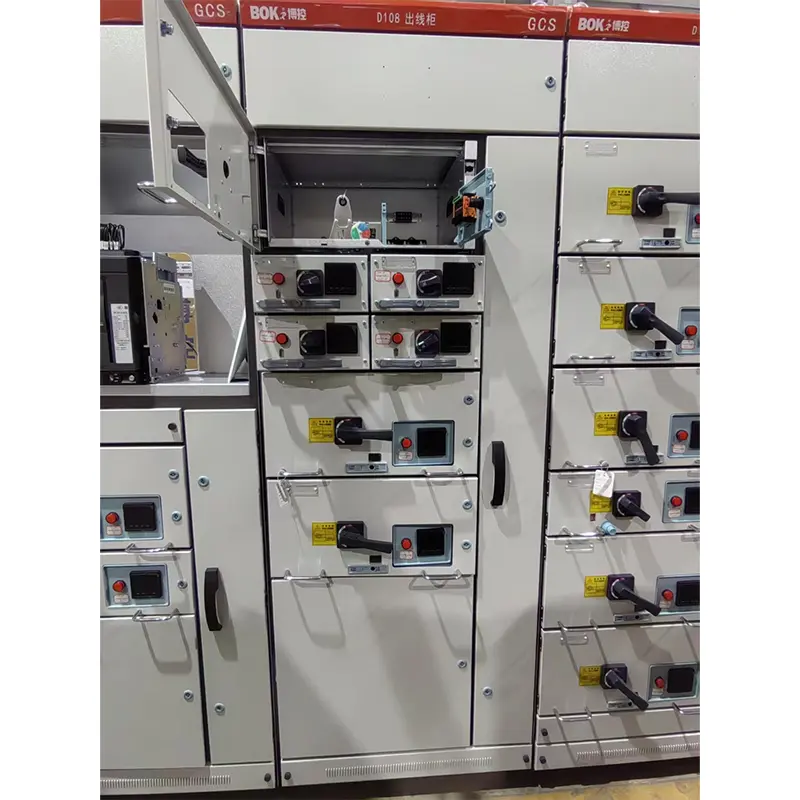

1. ارتفاع الدرج 160 ملم. وهي مقسمة إلى وحدة 1/2 ، وحدة واحدة ، وحدة 3/2 ، وحدة 2 ، 3 وحدة وخمس سلسلة الحجم. تيار وحدة الوحدة المقدر هو 400A أو أقل.

2. يتغير الدرج فقط في بعد الارتفاع ، ويظل عرضه وبعده العمق دون تغيير. الأدراج ذات نفس الوحدات الوظيفية لها قابلية تبادل جيدة.

3. يمكن تزويد كل خزانة MCC بـ 11 درجًا واحدًا من الوحدة أو 22/2 من الوحدة. حيث تتبنى أكثر من وحدة من الدرج لوحة خلفية متعددة الوظائف.

4. وفقًا للتيار ، تعتمد خطوط المدخل والمنفذ للدرج عددًا مختلفًا من المكونات الإضافية مع نفس بنية الرقاقة.

5. 1/2 وحدة درج وغرفة الكابلات متصلة بواسطة محول ZJ-2 مع بنية اللوحة الخلفية.

6. يتبنى الاتصال بين درج الوحدة وغرفة الكابل محول ZJ-1 بنفس شريط الحجم أو بنية الأنبوب وفقًا للدرجات الحالية.

7. تم تجهيز وحدة الدرج بجهاز متشابك ميكانيكي.

● المكونات الكهربائية الرئيسية

يعتمد مبدأ اختيار المكونات الكهربائية الرئيسية على التكنولوجيا المستوردة ، والتي يمكن إنتاجها في سلسلة في الصين وتلبية متطلبات الأداء العالي للجهاز

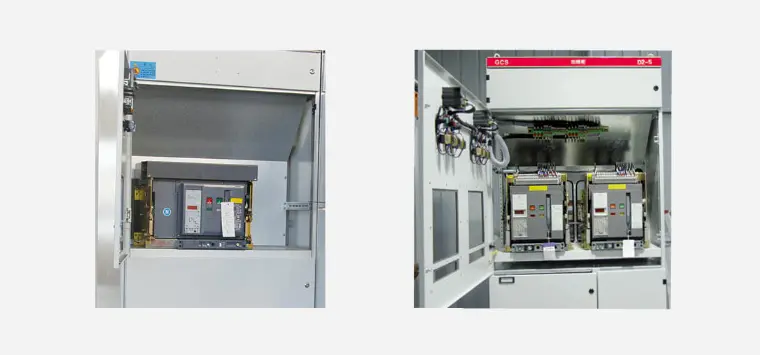

▶ تختار Breaker of Power Supply ووحدة التغذية سلسلة AH بشكل رئيسي. يمكن أيضًا اختيار سلسلة M الأخرى التي أنتجتها شركة Schneider و F Series التي تنتجها شركة ABB ذات الأداء المتقدم. AH Breaker Circuit لديه خصائص الأداء الجيد والبنية المدمجة والوزن الخفيف والسلسلة القوية. السعر منخفض نسبيًا ، والصيانة والاستخدام مريحة ، ويمكن لجميع فهارس الأداء تلبية متطلبات هذا الجهاز.

▶ وحدة الدرج (وحدة التحكم في المحرك ، وحدة التغذية الجزئية) تختار قواطع الدوائر بشكل رئيسي CM1 و TG.TM30 من قواطع الدوائر البلاستيكية ، والبعض الآخر يختار NZM- من قبل شركة Moeller. سلسلة 100A. تحتوي هذه المفاتيح على خصائص الأداء الجيد ، والهيكل المدمج ، والانحناء القصير أو عدم وجود مؤشرات تقنية واقتصادية عالية ، والتي يمكن أن تلبي متطلبات هذا الجهاز.

▶ يجب أن يكون مفتاح العزل والمفتاح العزل الصمامات سلسلة Q. تتمتع هذه السلسلة بموثوقية عالية وقدرة قوية على الانهيار ، ويمكن أن تدرك المتشابكة الميكانيكية.

▶ الصمامات الرئيسية هي سلسلة NT. 5. يجب أن تكون المتواصل AC من السلسلة B و LCI-D ..

● خصائص GCS نوع خزانة تبديل استخراج الجهد المنخفض

1. تحسين السعة الحرارية للمحول ، وتقليل ارتفاع درجة الحرارة الإضافية الناتجة عن ارتفاع درجة حرارة المحول إلى الموصل ورأس الكابل والفاصل.

2. الفصل بين الوحدات الوظيفية والمقصورات واضح وموثوق ، ولن يؤثر فشل وحدة واحدة على عمل الوحدات الأخرى ، بحيث يقتصر الفشل على الحد الأدنى.

3. إن الترتيب الأفقي للحافلات يجعل الجهاز يتمتع باستقرار ديناميكي وحراري جيد ويمكنه تحمل تأثير تيار الدائرة القصيرة 80/171.

4. عدد الدوائر في خزانة واحدة 4.MCC يبلغ 22 عامًا ، مع الأخذ في الاعتبار احتياجات الأبواب الكهربائية التلقائية (الآلات) في توليد الطاقة وأنظمة البتروكيماويات وغيرها من الصناعات ذات السعة الكبيرة في الوحدة.

5. يتم الانتهاء من الاتصال بين الجهاز والكابل الخارجي في مقصورة الكبل ، ويمكن أن يرتفع الكبل لأعلى ولأسفل. يتم تثبيت المحول الحالي في مقصورة الكبل ، مما يجعل التثبيت والصيانة مريحة.

6. في نفس نظام توزيع الطاقة ، يمكن أن يقتصر تيار الدائرة القصيرة من خلال مطابقة المفاعلات التي تحد من التيار ، ويمكن تثبيت جهد الناقل في قيمة معينة ، ويمكن تقليل متطلبات قوة الدائرة القصيرة للمكونات جزئيًا.

7- تحتوي وحدة الدرج على عدد كاف من الموصلات الثانوية (32 زوجًا للوحدة 1 وما فوق و 20 زوجًا للوحدة 1/2) ، والتي يمكن أن تلبي متطلبات واجهة الكمبيوتر وحلقة التحكم التلقائية لعدد جهات الاتصال

● الدائرة المساعدة

يتوافق تصميم مخطط الدائرة الإضافي مع اللوائح الفنية لتصميم الطاقة الإضافي لمحطات الطاقة الحرارية واللوائح الفنية الأخرى ذات الصلة. إنه مناسب لنظام الطاقة منخفض الجهد لمحطات الطاقة والمحطات الفرعية ونظام توزيع الطاقة منخفض الجهد في المصانع والمناجم والمباني الشاهقة. تم تصميم مخطط الدوائر الإضافية للمصانع والمناجم وفقًا لمخطط الدائرة الرئيسي ، الذي ينقسم إلى وحدات وظيفية من خط إمداد الطاقة الوارد وخط التغذية (PC) وخط تغذية المحرك (MCC) ..

● حزمة المنتج

يجب على الشركة المصنعة تقديم المستندات والملحقات التالية عند توفيرها:

▶ قائمة الأجهزة

▶ شهادة المنتج

▶ تعليمات للاستخدام

▶ تقرير اختبار المصنع

▶ الرسومات الكهربائية ذات الصلة

▶ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد.

▶ تعليمات التثبيت للمكونات الرئيسية

● طلب التعليمات

يحتوي عقد Order of GCS على نوع GCS على محرك تبديل استخراج الجهد المنخفض على المحتويات التالية:

▶ يتضمن النموذج الكامل للمنتج رقم مخطط الدائرة الرئيسي ورقم مخطط الدائرة الإضافية.

▶ مخطط تسلسل نظام الدائرة الرئيسية

▶ رسم تخطيطي كهربائي للدائرة الإضافية

▶ قائمة المكونات في الخزانة

▶ تعيين معلمات مثل الجهد والتيار والوقت في الدائرة.

▶ الجداول الخاصة الأخرى لا تتفق مع الاستخدام العادي للمنتج.
