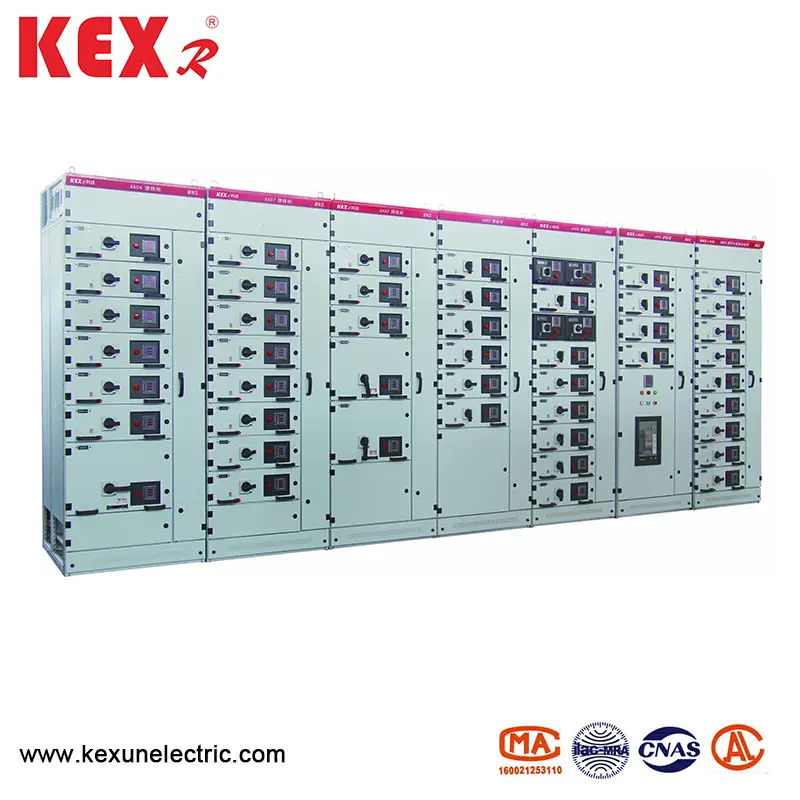

خزانة توزيع طاقة الجهد المنخفض

● المعايير

تتوافق خزانة توزيع الطاقة المنخفضة من MNS مع المعايير المهنية الوطنية لمفاتيح مفاتيح الجهد المنخفض GB7251.1 و JB/T9961 مفتاح السحب المنخفض الجهد ، والمعايير المهنية الدولية مثل IEC439-1.VDE0660 V.

● نوع MNS خزانة توزيع الطاقة منخفضة الجهد باستخدام الظروف

▶ درجة الحرارة المحيطة ： -5 ~ 40 ℃ ， 24 ساعة أقل من 35 ℃

▶ الظروف الجوية: الهواء نظيف ، ويجب ألا تتجاوز الرطوبة النسبية 50 ٪ عند أعلى درجة حرارة +40 ℃. في درجات الحرارة المنخفضة ، يُسمح بالرطوبة النسبية العالية ، على سبيل المثال ، 90 ٪ عند +20 ℃ ، ولكن يجب أن تؤخذ تغييرات في درجة الحرارة في الاعتبار ، وقد يحدث التكثيف أحيانًا.

▶ الارتفاع: أقل من 1000 متر ، خزانة توزيع طاقة الجهد المنخفض من MNS مناسبة للنقل والتخزين في درجات الحرارة التالية: -25 ℃ إلى +55 ℃ ، ويمكن أن تصل إلى +70 ℃ في غضون 24 ساعة في وقت قصير. في ظل درجات الحرارة القصوى هذه ، لا ينبغي أن يتلف الجهاز بشكل لا رجعة فيه ، ويجب أن يعمل بشكل طبيعي.

▶ إذا كان لا يمكن استيفاء الشروط المذكورة أعلاه ، فيجب تسوية من خلال التشاور بين المستخدم و Kexun.

▶ عند استخدام هذا الجهاز في منصات الحفر والإنتاج في الخارج ومحطات الطاقة النووية ، يتم توقيع اتفاق فني بشكل منفصل.

● المعلمات الفنية الأساسية لخزانة توزيع طاقة الجهد المنخفض من MNS

الأداء الكهربائي

◆ درجة IP

الامتثال لمعايير IEC529 و DIN40050. يحمي IP30 المواد الصلبة أكبر من φ2.5mm ، و IP40 تحمي المواد الصلبة أكبر من 41.0 مم ، و IP54 يحمي من الغبار والرش في أي اتجاه (يرجى الرجوع إلى الشركة المصنعة عند طلب مستوى حماية IP54).

◆ هيكل مجلس الوزراء

يتكون الهيكل الأساسي لخزانة توزيع طاقة الجهد المنخفض من ملفات تعريف على شكل C. يتم تشكيل القسم C عن طريق انحناء لوحة الصلب مع E = 25mm مثل فتحة تثبيت الوحدة النمطية. جميع الخزانات والأقسام الداخلية مجلفن وتنقية. حول ألواح الأبواب ، تتكون الألواح الجانبية من الرش الكهروستاتيكي عالي الجهد. انظر الشكل أدناه للبنية الأساسية للخزانة.

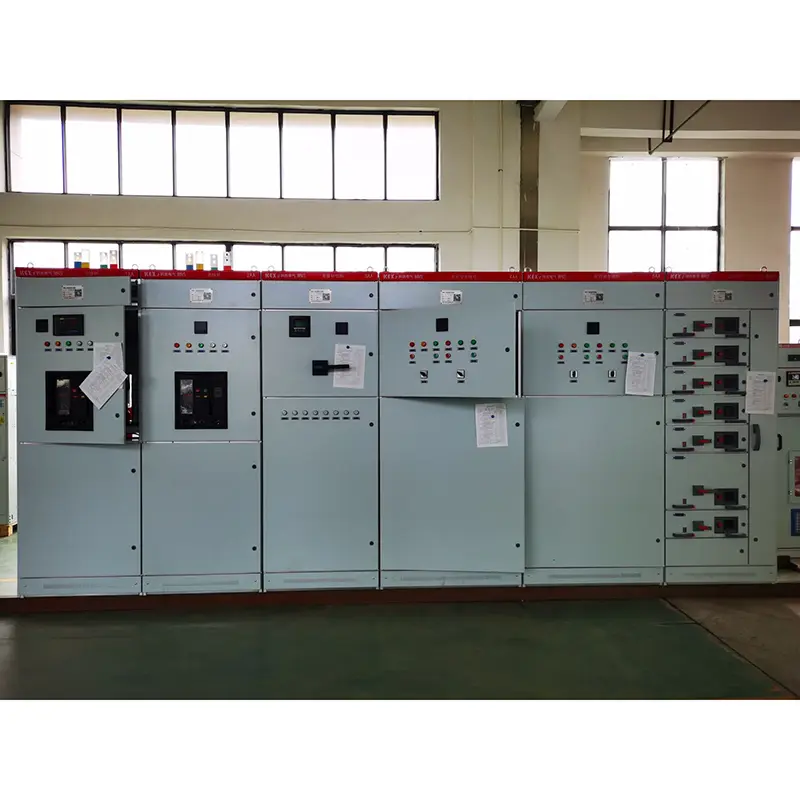

نوع خزانة التبديل

1. المسافة بين مراكز توزيع الطاقة (PC1: EMAX ، MT ، 3WN ، AH ، ME Series Circuit Breakers يمكن استخدامها.

2. خزانة مركز التحكم في المحرك (MCC): يتم تجميعها بواسطة أدراج كبيرة وصغيرة ، ويعتمد المفتاح الرئيسي لكل حلقة قاطع دائرة الحالات البلاستيكية عالية أو مفتاح تحميل دوار مع فتيل. خزانة تعويض عوامل الطاقة التلقائية (مع أجهزة تعويض عامل الطاقة اليدوي والأوتوماتيكي والبلاوة)

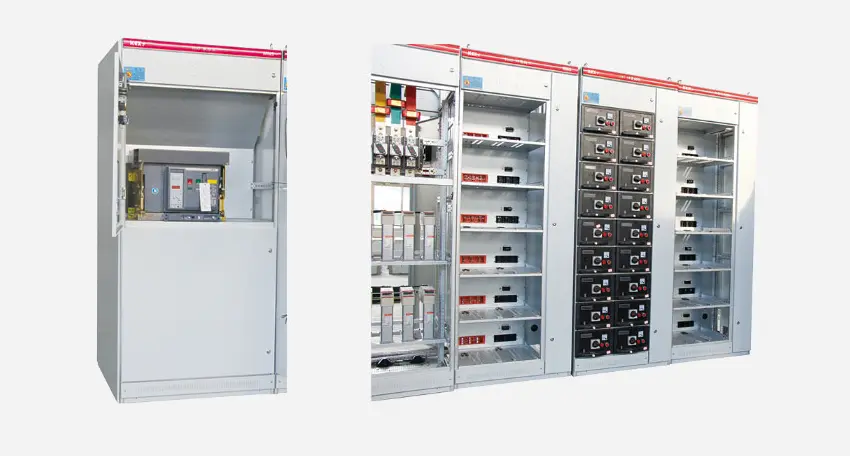

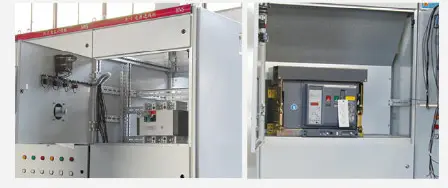

◆ خزانة مركز توزيع الطاقة (PC)

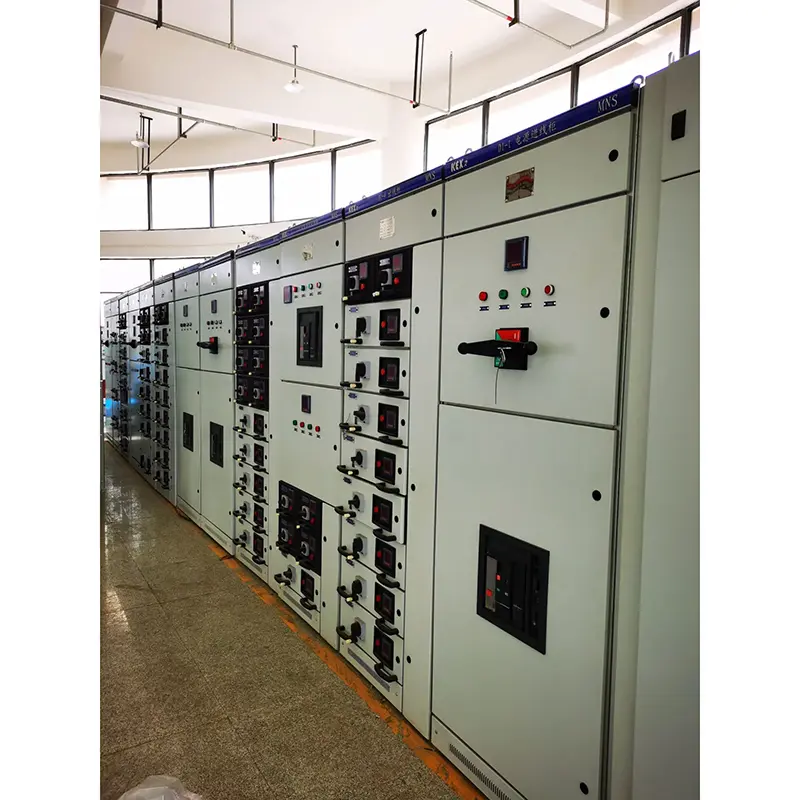

◆ B Center Motor Control Center (MCC)

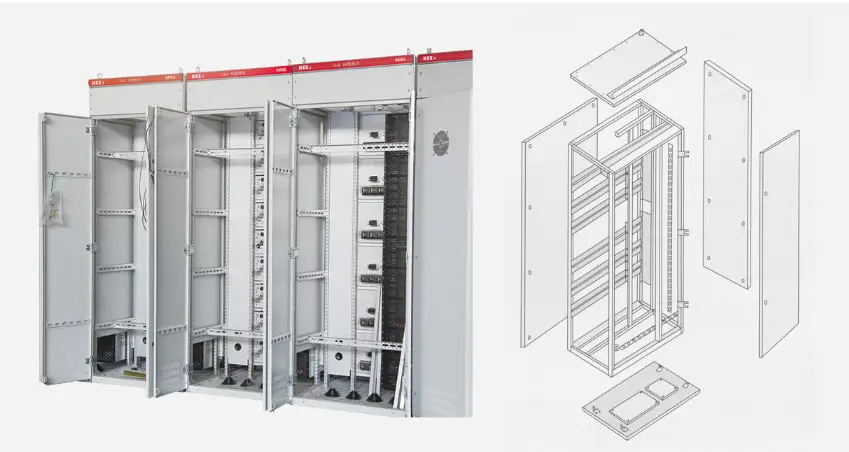

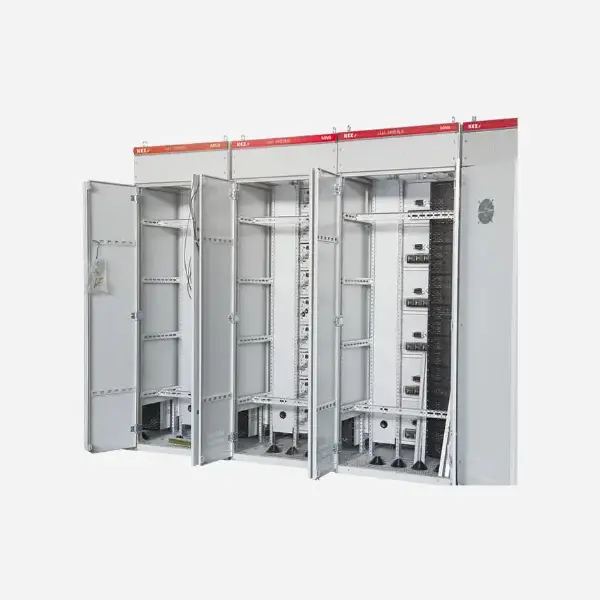

◆ هيكل إطار الخزانة يتكون من ملفات تعريف على شكل C

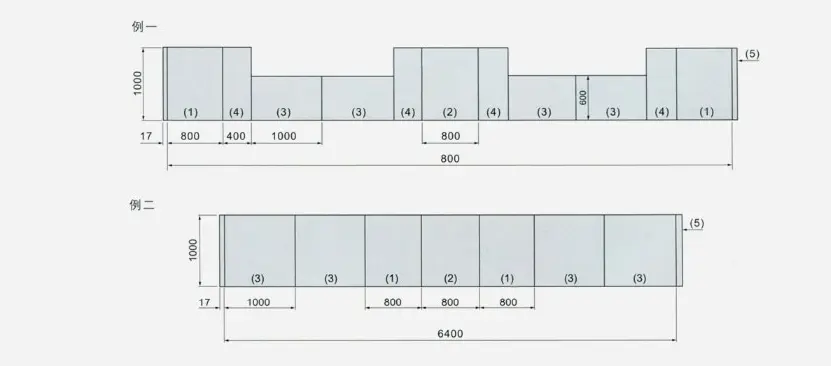

◆ مخطط تخطيطي لخزانة توزيع الطاقة المنخفضة الجهد المنخفض

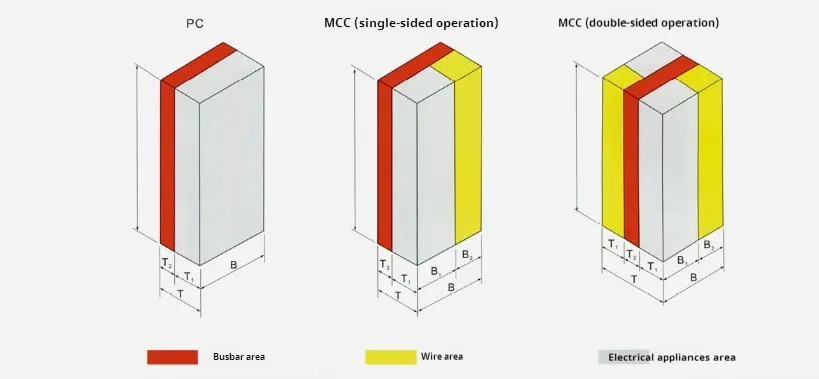

● تصميم قسم الخزانة

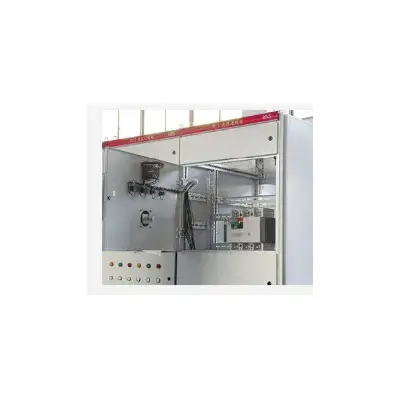

◆ مركز توزيع الطاقة (PC)

(1) تنقسم خزانة الكمبيوتر إلى ثلاثة مقصورات ؛ مقصورة الحافلات الأفقية: في الجزء الخلفي من مجلس الوزراء ؛ مقصورة الوحدة الوظيفية: في الجزء العلوي الأمامي من الخزانة أو على الجانب الأيسر الأمامي من الخزانة ؛

(2) تدابير التجزئة: يتم فصل مقصورة الحافلة الأفقية وحصبة الوحدة الوظيفية بواسطة لوحات فولاذية. يتم فصل مقصورة حلقة التحكم عن مقصورة الوحدة الوظيفية بواسطة غطاء بلاستيكي للبوليفينيلين المتجه إلى اللهب.

(3) يمكن تشغيل قاطع دائرة الإطار المثبت في الخزانة يدويًا خارج الخزانة في الحالة المغلقة. راقب الحالة الافتتاحية والإغلاق لقاطع الدائرة والحكم على ما إذا كان قاطع الدائرة في وضع الاختبار أو وضع العمل وفقًا لعلاقة الموقف بين آلية التشغيل والباب.

(4) تم تصميم هيكل فصل بين الدائرة الرئيسية والدائرة المساعدة. يتم تثبيت جميع الوحدات الكهربائية الإضافية التي تتكون من أمتار وأضواء الإشارة والأزرار على لوحة البلاستيك ، ويتم فصل الغطاء المصنوع من بلاستيك الرغوة البولي يوريثان المتجه إلى الدائرة الرئيسية خلف اللوحة.

◆ مركز التحكم في المحركات السحب ومركز توزيع الطاقة الحالي الصغير (MCC)

تنقسم خزانة MCC من نوع الدرج إلى ثلاثة مقصورات ، وهي مقصورة الحافلة الأفقية خلف الخزانة ، وحجرة الوحدة الوظيفية على اليسار في المقدمة من الخزانة ومقصورة الكابل على اليمين أمام خزانة الخزانة. يتم فصل مقصورة الحافلات الأفقية وحصنة الوحدة الوظيفية عن طريق لوحات وظيفية مصنوعة من المواد البلاستيكية الرغوية المتجهة للهب ، ويتم فصل مقصورة الكابل عن مقصورة الحافلة الأفقية وحجرة الوحدة الوظيفية بواسطة ألواح فولاذية. مركز التحكم في المحركات MCCI) يتم تقسيم الأدراج إلى الأنواع الخمسة التالية: 8E/4: ارتفاع 200 × العرض 150 × العمق 400 مم. 8e/2: الارتفاع 200 × العرض 300x عمق 400 مم. 8e: ارتفاع 200 × عرض 600 × العمق 400 مم. 16e: الارتفاع 400 × العرض 600 × العمق 400 مم. 24E: ارتفاع 600 × العرض 600 × العمق 400 مم.

◆ هيكل خزانة مفتاح المفتاح الخلفي

من أجل تقليل عرض ترتيب خزانة التبديل ، يتم تثبيت الحافلة الرئيسية لخزانة التبديل أفقياً في الجزء العلوي من خزانة التبديل ، والنصف الخلفي من الخزانة عبارة عن غرفة كابل ، حيث يتم توصيل الكابلات الواردة والصادرة. الجزء الأمامي من خزانة التبديل هو غرفة الجهاز ، حيث يتم تثبيت الوحدات الوظيفية للمفتاح. في هذا النظام ، يتم نقل غرفة الكابل على جانب خزانة التبديل إلى الخزانة الخلفية ، مما يقلل بشكل كبير من عرض ترتيب خزانة التبديل لتلبية متطلبات تخطيط المساحة للمحطة الفرعية.

يبلغ عرض خزانة التغذية 600 مم وعمق 1000/1200 مم ، مع غرفة حافلات رئيسية مستقلة في الأعلى ، وهي معزولة عن غرفة الجهاز. ارتفاع التثبيت الفعال لغرفة الجهاز الأمامي هو 72E (E = 25mm) ، والذي يتم فصله عن غرفة الكابل الخلفية بواسطة اللوحة متعددة الوظائف ، مما يستفيد بالكامل من مساحة التثبيت لخزانة التبديل ، مع بنية مضغوطة وتكوين وحدة مرنة. تحتوي غرفة الكابلات الموجودة على الخلف على باب ، وهو مريح للتركيب والصيانة. يتم تحديد عرض الخزانة الواردة وفقًا للإطار الحالي للوحدة الواردة. العرض الموصى به هو 400/600/800/1000 مم ، وعمق الخزانة 1000 مم.

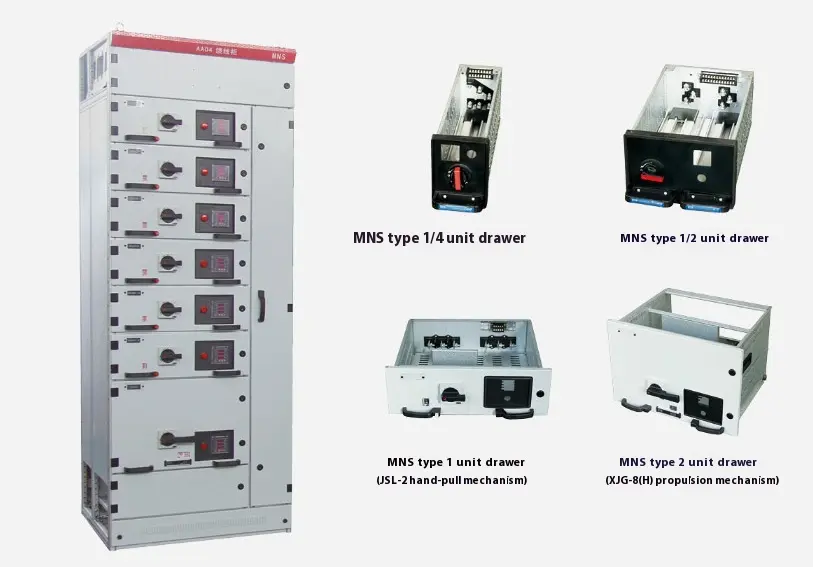

● نوع الدرج

(1) 8e/4: تجميع 4 وحدات درج في مساحة ارتفاع 8e.

(2) .8E/2: تجميع 2 وحدات درج في مساحة الارتفاع 8E.

(3) 8e: تجميع وحدة الدرج في مساحة ارتفاع 8e.

(4) 16e: تجميع وحدة درج على ارتفاع 16e (400 مم).

(5) 24E: تجميع وحدة درج على ارتفاع 24E (600 مم). يمكن تجميع خمسة أنواع من وحدات الأدراج منفردة في خزانة ، ويمكن أيضًا استخدامها في التجميع المختلط. راجع الجدول أدناه للحصول على الحد الأقصى لعدد وحدات الأدراج التي يمكن استيعابها في خزانة للتجميع الفردي.

◆ المتداخلة الكهربائية والميكانيكية للأدراج

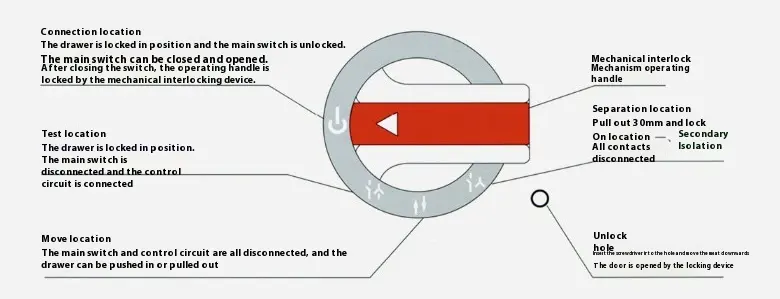

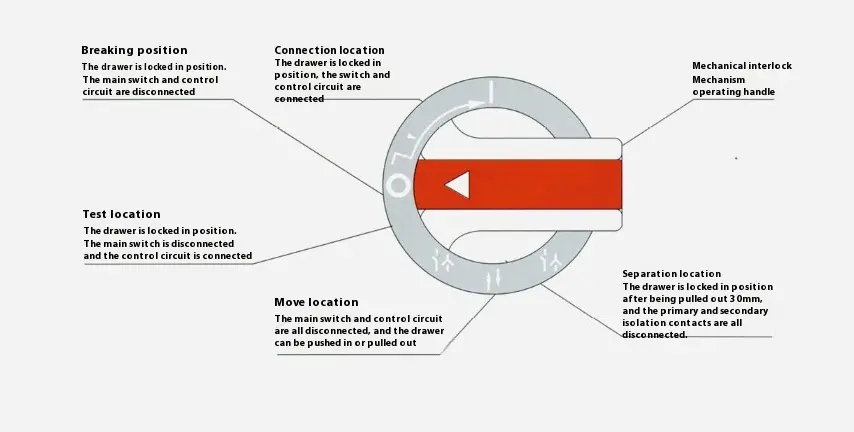

تحتوي وحدة الدرج على موضع متشابك ميكانيكي موثوق به ، يتم التحكم فيه بواسطة مقبض التشغيل ولديه مواقع إغلاق واختبار واختبار وعزل دقيقة ودقيقة. انظر الشكل لوظيفة آلية التشغيل. من أجل تعزيز احتياطات السلامة ، يمكن إضافة القفل بعد وضع مقبض التشغيل ، ويمكن إضافة ما يصل إلى ثلاثة أقفال ، كما هو موضح في الشكل الأيسر. بعد أن تكون وحدة الدرج في مكانها ، يجب أن تتصرف بما يتوافق بشكل صارم لوظيفة التشغيل والموقف المدرج في الشكل 4 والشكل 5 ، وإلا فإنه سيؤدي بسهولة إلى إتلاف الأجزاء الهيكلية ، لذا يرجى الانتباه عند استخدامه.

◆ 8e/4 و 8e/2 قم بتشغيل وظيفة التبديل

◆ 8And 16E ، 24E تشغيل وظيفة التبديل

◆ رسم تخطيطي لوضع المركب

● التثبيت والاستخدام والصيانة

1. عندما يصل الجهاز إلى الوجهة ، تحقق أولاً مما إذا كان مربع التعبئة مكتملًا. إذا لم يتم تثبيت الجهاز على الفور ، فيجب تخزينه في مكان جاف ونظيف.

2. يوصى بتثبيت الجهاز بعيدًا عن الحائط ، أو يمكن تثبيته على الحائط. يجب أن تكون مستوى مؤسسة التثبيت مسطحة ، والخطأ الأفقي في الصلب قناة الأساس هو 1/1000 ، والانحراف الإجمالي هو 3 مم ..

3. يوصى باستخدام الدرجة 8.8 وغسالة التوتر لتحديد الترباس لجميع الأجزاء الموصلة ، ويظهر عزم الدوران المشدود الموصى به في الجدول أدناه:

4. غمد رأس الكابل وعدد معين من موصلات النحاس للدائرة الثانوية التي توفرها ملحقات مخطط MCC. (من أجل التكيف مع معالجة الضغط البارد للمفاصل النحاسية ، يوصى باستخدام الأسلاك المرنة متعددة النواة للكابلات الثانوية).

5. بعد توصيل الكبل ، يجب إغلاق الجزء السفلي من الجهاز لمنع الحيوانات الصغيرة من الزحف إلى الخزانة والتسبب في حوادث ماسورة قصيرة.

6. بعد التثبيت أو التعديل ، قبل التشغيل ، هناك حاجة إلى عمليات التفتيش والاختبارات التالية:

▶ تحقق مما إذا كانت المعدات الكهربائية والتحكم في الأسلاك المثبتة في الجهاز تلبي متطلبات رسومات المصنع.

▶ يجب أن تكون التشغيل اليدوي للمفاتيح المختلفة مرنة ، دون خلل أو تشويش.

▶ تحقق من ما إذا كانت إجراءات آلية متشابكة ميكانيكية وجهاز متشابك كهربائي صحيحة وموثوقة ، والتي يجب أن تفي بمتطلبات النظام.

▶ تحقق مما إذا كانت مقاومة العزل للدائرة الرئيسية ودائرة التحكم تلبي المتطلبات المحددة.

▶ تحقق مما إذا كانت المعدات الكهربائية المثبتة في الجهاز على اتصال جيد وتلبية المتطلبات الفنية للجهاز الكهربائي نفسه.

▶ تحقق مما إذا كان هناك أي مادة غريبة داخل الجهاز وما إذا كانت مسامير التثبيت من أجزاء مختلفة فضفاضة.

◆ تعليمات التشغيل الخاصة بـ MCC السحب:

(1) فقط بعد أن يدخل الجزء السفلي من الدرج إلى الدليل بشكل صحيح ، يمكن دفعه إلى الخزانة ، وإلا فإن الدرج سوف يتضرر أو لا يمكن سحبه.

(2) انظر الشكل 4 للرموز والوظائف على لوحة 8E/4 و 8E/2. يشير السهم من الموضع المكسور "O" إلى موضع العمل "I" في الشكل إلى أنه يجب دفع مقبض التشغيل في أولاً ثم تدويره من "O" إلى "I". عند العودة ، ليست هناك حاجة لدفعه ، ما عليك سوى تحويل المقبض "I" إلى "O" ، وبعد ترك المقبض.

(3) انظر الشكل 5 للرموز والوظائف على لوحة درج 8E-24E. عندما يصل المقبض إلى موضع العمل ، تطلق الآلية القفل الميكانيكي على المفتاح الرئيسي ، ثم يمكن إغلاق المفتاح الرئيسي وفتحه. ومع ذلك ، عند إغلاق المفتاح الرئيسي ، لا يمكن تشغيل مقبض آلية المتشابكة. يوجد غطاء بلاستيكي صغير على الباب في الزاوية اليمنى السفلية يلبي العلامة ، وهي آلية فتح الباب. عملية التشغيل هي كما يلي: عندما يكون الدرج في وضع العمل ، إذا كنت ترغب في فتح الباب ، قم أولاً بسحب الغطاء الصغير ، ثم أدخل مفك البراغي في الفتحة ونقل المزلاج لأسفل لفتح الباب. تأكد من تغطية الغطاء البلاستيكي الصغير بعد فتح الباب ، وإلا سيتم تدمير مستوى الحماية الأصلي.

● نقل وتخزين الأجهزة

▶ لا يُسمح للجهاز بالتصرف ويعاني من اهتزاز شديد.

▶ يجب استخدام لوحة زاوية النقل عند رفع الجهاز بعد التفريغ ، ويجب أن تكون زاوية اثنين من الأسلاك الفولاذية والحبال ≤ 1200. إذا تم استخدام شاحنة رافعة الشوكة أو الأسطوانة أو المخل ، فلا يُسمح بتنفيذها مباشرة على الجزء السفلي من الجهاز.

▶ عند تثبيت الجهاز في مكانه ، إذا كنت ترغب في تحريك الموضع لمسافة قصيرة ، فيمكنك أن تقلبه في الزوايا الأربع للهيكل.

▶ لا يُسمح بتفكيك المنتجات الكهربائية والأجزاء في الجهاز في الجهاز.

▶ يجب منع المطر من التبلل ، ويجب أن تكون درجة الحرارة المحيطة وفقًا للأحكام ذات الصلة من هذه العينة.

● اكتمال المنتجات

يتم إرفاق خزانة توزيع طاقة الجهد المنخفض من النوع MNS مع قائمة التعبئة ، وشهادة المنتج ، ودليل تعليمات المنتج والرسومات اللازمة ، ومفتاح الباب وقطع الغيار المتوفرة وفقًا لقائمة الدعم.
