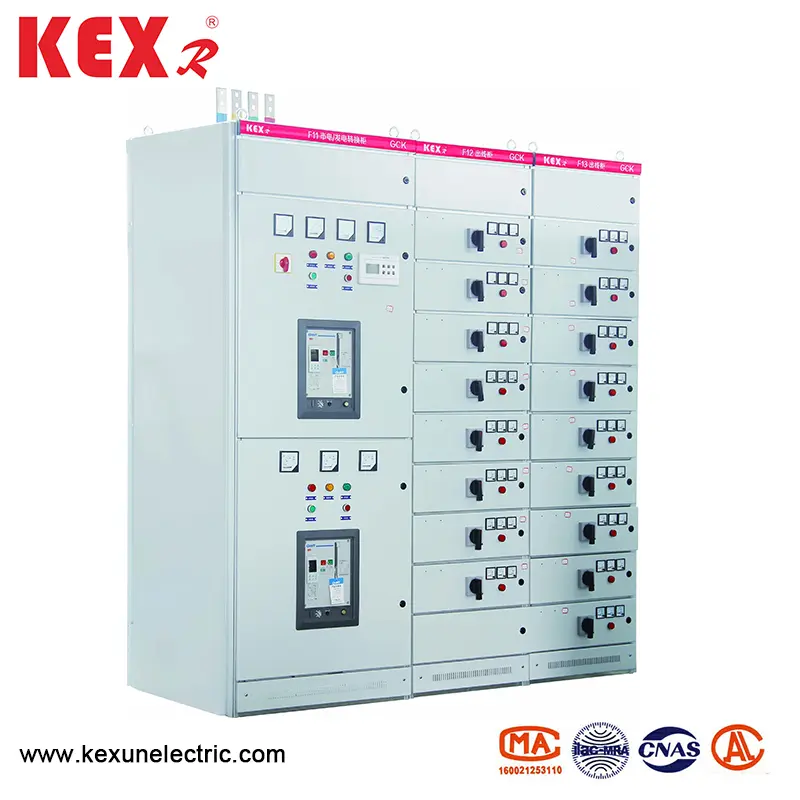

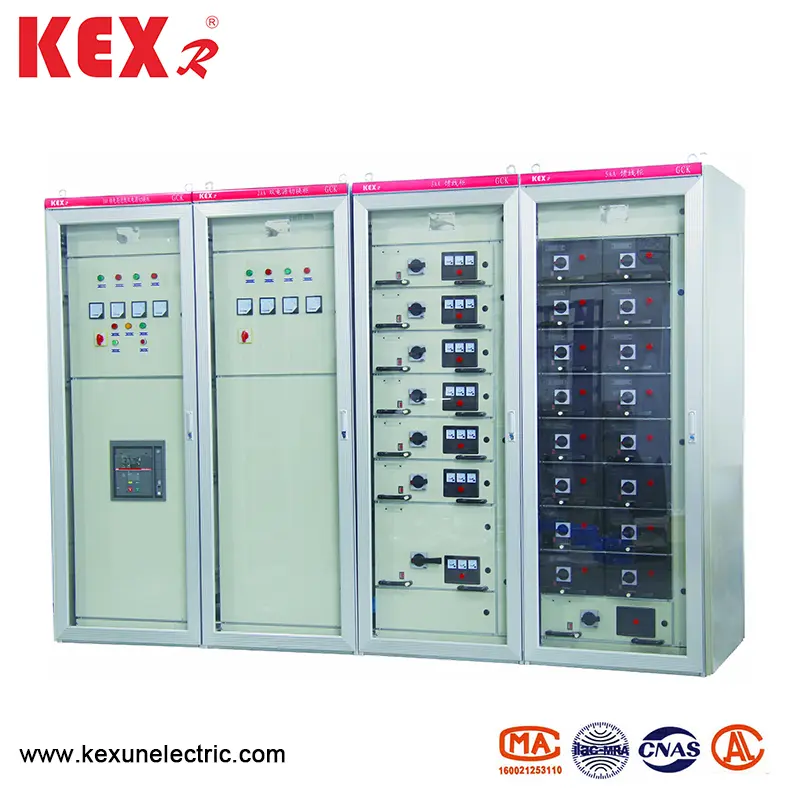

LV Switchgear

● العادية باستخدام الظروف

◆ ارتفاع مفتاح GCK LV أقل من 2000 متر

◆ درجة حرارة الهواء المحيط ليست أعلى من +40 ℃ ، ومتوسط ​​درجة الحرارة في غضون 24 ساعة ليس أعلى من +35 ℃ ، ودرجة حرارة الهواء المحيط لا تقل عن 50 ℃

◆ الظروف الجوية: الهواء نظيف ، والرطوبة النسبية لا تزيد عن 50 ٪ عندما تكون درجة الحرارة +40 ℃ ، ويتم السماح الرطوبة النسبية العالية عندما تكون درجة الحرارة منخفضة ، على سبيل المثال ، 90 ٪ عندما تكون درجة الحرارة +20 ℃

◆ يجب تثبيت مفتاح GCK LV في أماكن خالية من النار والانفجار الجاف والتلوث الخطير والتآكل الكيميائي والاهتزاز العنيف

◆ يجب ألا يتجاوز الميل مع الطائرة الرأسية 5 ؛ هذا المنتج مناسب للنقل والتخزين في درجات الحرارة التالية: -25 ℃ ~+55 ℃ ، ولن يتجاوز+70 ℃ في وقت قصير (لا يزيد عن 24 ساعة) ؛ إذا كان لا يمكن تلبية الشروط المذكورة أعلاه للاستخدام ، فيجب على المستخدم رفعه مع الشركة المصنعة عند الطلب وتسويتها من خلال الاستشارة.

● المعلمات الفنية الرئيسية لمفاتيح GCK LV

● الميزة المعمارية

وحدة وظيفة الدرج والباب متشابكة ميكانيكيا بواسطة آلية التشغيل للمفتاح الرئيسي. عندما يكون المفتاح الرئيسي في وضع الإغلاق ، لا يمكن فتح الباب ، ويمكن قفل آلية التشغيل في موضع الإغلاق أو الفتح مع قفل إضافي. يتم فصل مقصورات الوحدات الوظيفية بواسطة لوحات معدنية ، والأدراج لها قابلية تبادل جيدة ، ولها موضع عمل ، وضع اختبار وموضع الفصل. عندما يتم دفع الدرج إلى موضع معين ، سيتم وضع الدرج تلقائيًا. في هذا الوقت ، يمكن سحب الدرج الموجود على الجانب الأيسر من الدرج لإطلاق تحديد المواقع وأدخل الموضع التالي. عندما يتم سحب الدرج من الخزانة ، فإنه لديه أيضًا وظيفة منع السقوط.

▶ الخزانة ذات المخططات الثابتة مثل تعويض السعة والقياس لها نفس المظهر ونفس وضع الحافلة الأفقي مثل خزانة الأدراج. وبالتالي التأكد من استخدام خزانة من نوع الدرج والخزانة الثابتة جنبًا إلى جنب.

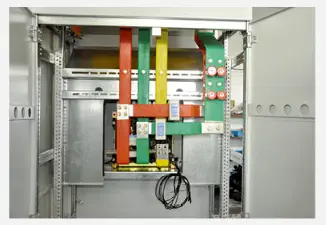

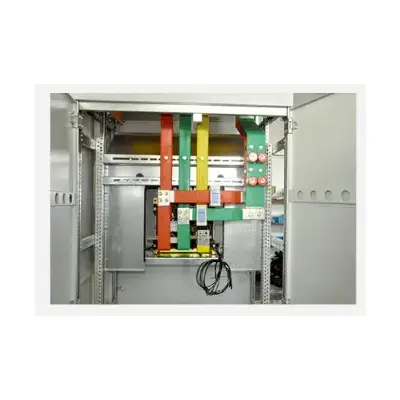

▶ نظام BUSBAR: يتبنى بوسار مجلس الوزراء نظامًا من ثلاث مراحل من خمسة مراحل ، ويستخدم بوسار واحد عندما يكون تيار بوسار أفقي مصنف أقل من 1250 أ ، ويتم استخدام بوسار مزدوج عندما يكون التيار المصنوع من بوسبر الأفقي أعلى من 1250A. يتم تداخل البوسار الأفقي بين الخزانات عن طريق توصيل الكتل ، ويتم إرفاق القشرة البلاستيكية الهندسية البولي. يتم استخدام الحرس الداخلي للحد من انتشار القوس. يتم تعيين بوسار محايد في الجزء الأمامي من الجزء العلوي من الخزانة ، ويتم تعيين بوسار الواقي (PE) في الجزء السفلي من الخزانة ويتم توصيله مع حاجز الخزانة.

▶ تحت حالة عدم تقليل مستوى حماية القشرة ، يتم تزويد أسفل وأعلى خزانة التبديل بنوافذ التهوية الطبيعية.

▶ درجة حماية قذيفة الخزانة هي IP40.

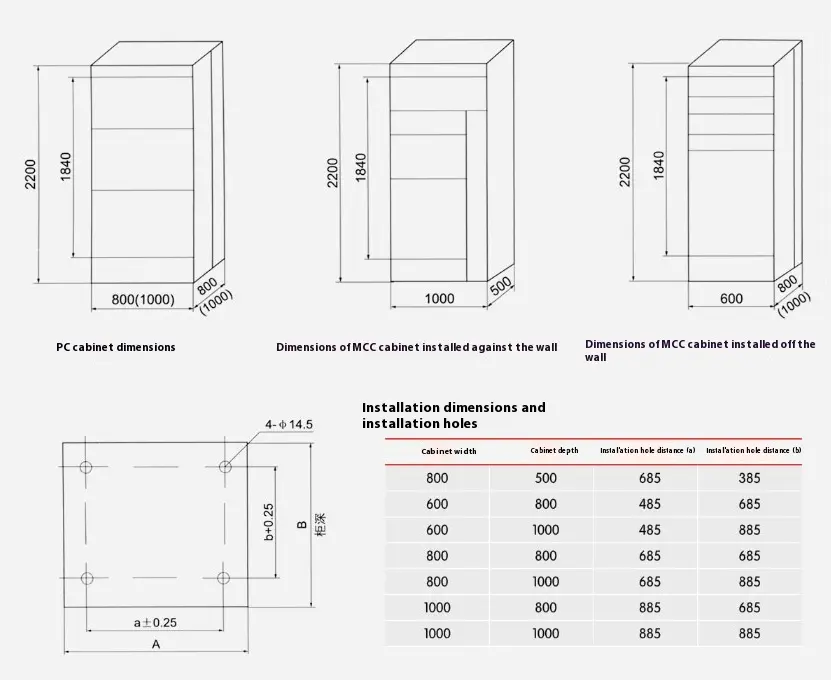

● أبعاد مفاتيح LV الإجمالية ، أبعاد التثبيت

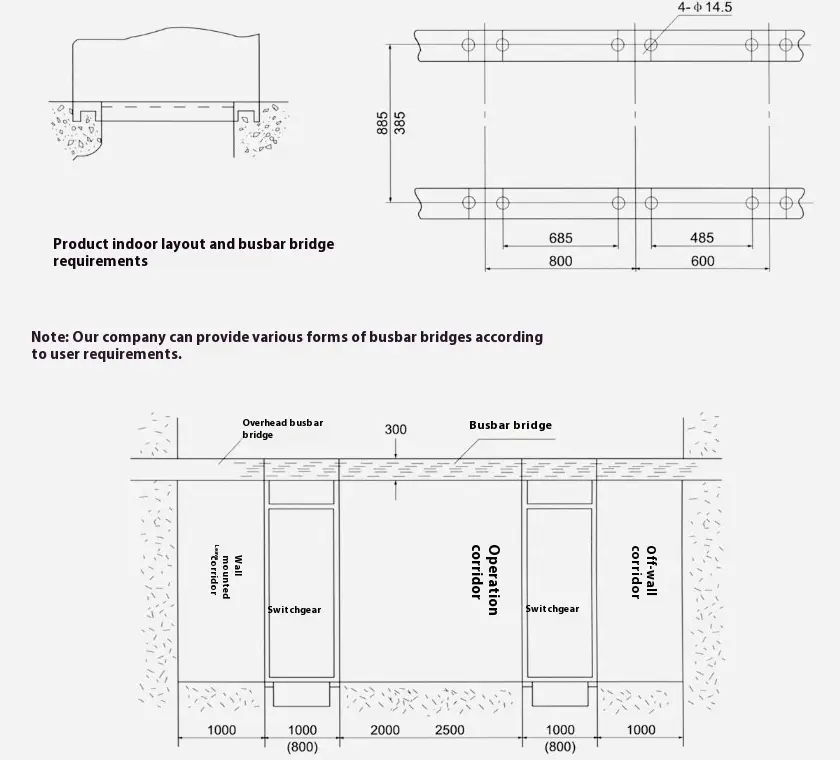

● مخطط تخطيطي لمؤسسة تثبيت مفاتيح Switchgear من نوع GCK
