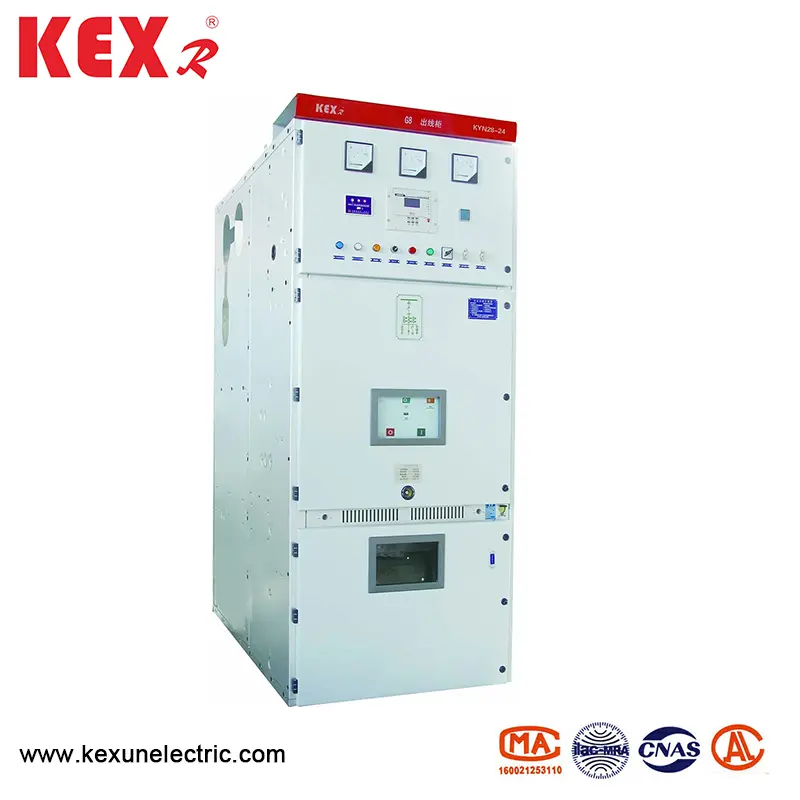

معدات التبديل المعدنية المغطاة بالدروع

● مجال التطبيق

إن معدات التبديل المعدنية المغطاة بالدروع المغطاة بالدروع Kyn28-24 (المشار إليها فيما يلي باسم معدات التبديل) مناسبة لنظام الطاقة الداخلي من ثلاثة مراحل 50/60 هرتز مع الجهد الموثوق بنسبة 24 كيلو فولت ، ويستخدم بشكل أساسي في محطات الطاقة ، والمحطات الفرعية ، والمؤسسات الصناعية والتعدين ، ومباني عالية الانحدار ، وتوزيعها على الطاقة الكهربائية والتحكم ، والتحكم ، ومراقبة ومراقبة. تحتوي معدات التبديل Kyn28-24 على وظائف مختلفة لمنع سوء التشغيل ، بما في ذلك منع النقل اليدوي من التحرك مع الحمل ، ومنع مفتاح التأريض من إغلاق قاطع الدائرة ، ومنع مفتاح التأريض من الإغلاق بالكهرباء ، ومنعه من دخول المقصورة المباشرة عن طريق الخطأ. تم تجهيز معدات التبديل المعدنية المغطاة بالدروع Kyn28-24 مع معدات التبديل المعدنية المغطاة بالدروع بعرقلة Handcart VS1-24 من سلسلة VS1-24 من سلسلة Circuit Handcart و Series YD4G-24 من سلسلة مكاسبات الفراغ المغلقة مع الأداء الممتاز. تم تجهيز الدائرة الثانوية لمعدات التبديل بمكونات التحكم والحماية المتقدمة والموثوقة ؛ تتبنى الحافلة المواد العازلة القابلة للارتفاع للحرارة أو الوسائل العازلة المغلفة بالإيبوكسي ، ويحسن شكل القطب ، وجسم الخزانة مضغوط في الهيكل. إنه معدات توزيع الطاقة مع التكنولوجيا المتقدمة والأداء المستقر والهيكل المعقول والاستخدام المريح والسلامة والموثوقية.

● معيار تصنيع المنتجات

Kyn28-24 نوع الدروع المغطاة بالمعادن المعدات المغلقة معدات تلبيات أدناه المعايير:

◆ تنسيق العزل من GB 311.1 معدات نقل الطاقة عالية الجهد والتحول

◆ GB1984 قاطع دائرة AC الجهد العالي

◆ GB39063.6KV ~ 40.5KV AC المعدني المرفق معدات وتحكم معدات التحكم

◆ GB/T11022 المتطلبات الفنية الشائعة لمعايير المفاتيح عالية الجهد والتحكم. ◆ المتطلبات التقنية الشائعة لمعيار IEC 60694 لمفاتيح المفاتيح عالية الجهد والتحكم. ◆ IEC 62271-200: 2003 مفاتيح المفاتيح عالية الجهد و ControlGear الجزء 200: الجهد الجهد 1 كيلو فولت أعلى من 52 كيلو فولت وتحت المعادن المعدنية المرفقة معدات وتحكم معدات التحكم.

● المعلمة التقنية

● هيكل ومبدأ العمل

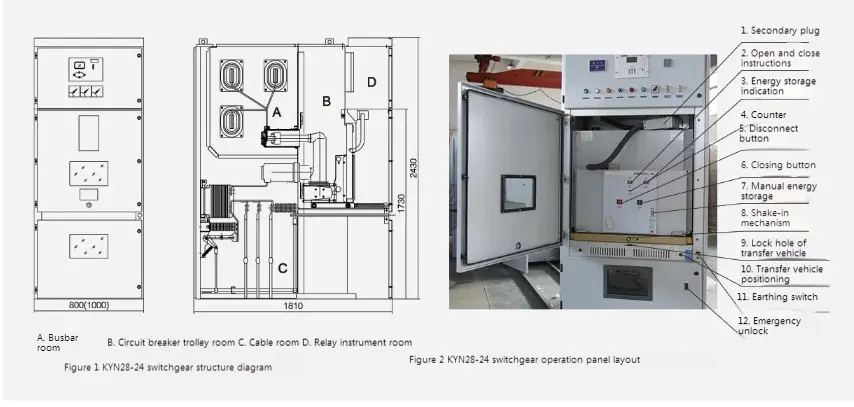

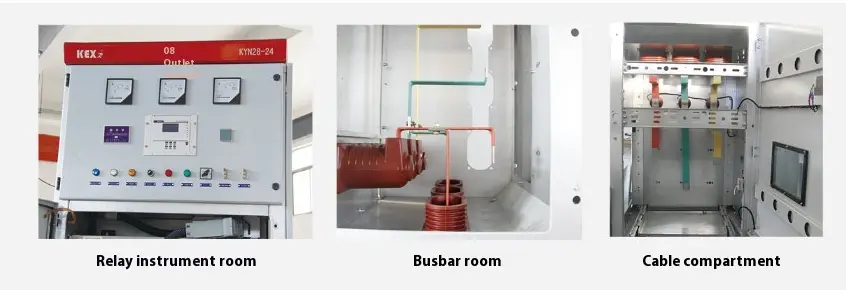

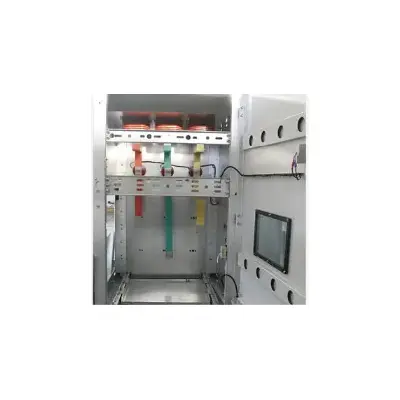

تتكون معدات التبديل المعدنية المغلقة من نوع Kyn28-24 من الخزانة والأجزاء القابلة للإزالة (المعروفة باسم Handcart). تنقسم الخزانة إلى عدة مقصورات وظيفية بواسطة أقسام معدنية ، مثل غرفة الحافلات وغرفة قاطع الدائرة وغرفة الكابل وغرفة أداة التتابع. يمكن تجهيز أجزاء قابلة للإزالة من المفاتيح بعرقلة يدوية قاطع الدائرة الفراغ ، وعربات محول الجهد ، وعربات يدوية صاعقة ، وعزل اليد والعارضة اليدوية.

● الميزات الهيكلية الرئيسية

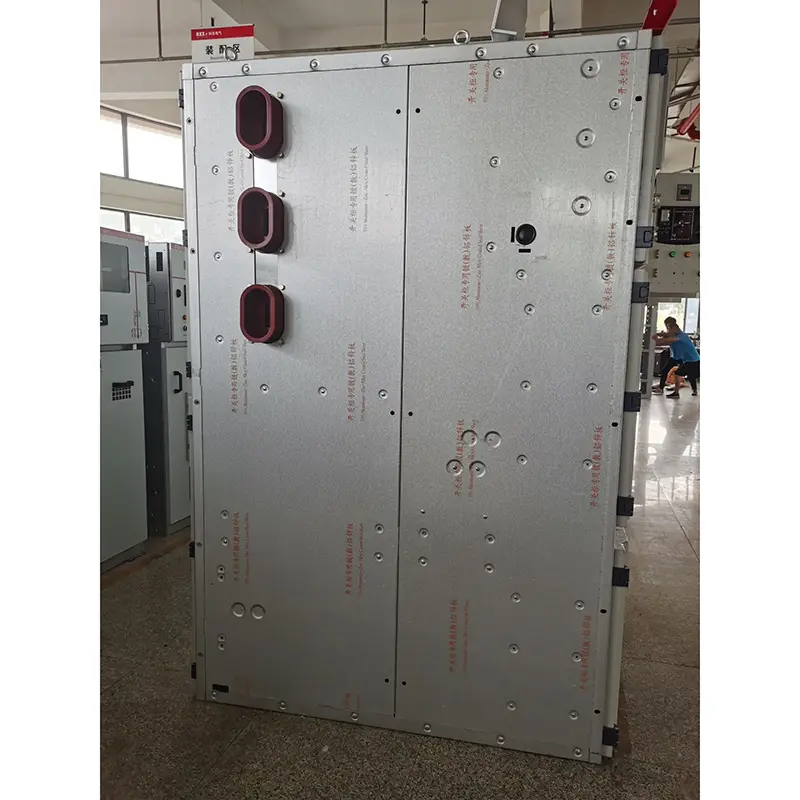

يمكن ترتيب مفاتيح المفاتيح إلى الوراء أو تثبيتها على الحائط ، مما لا يحسن سلامة ومرونة المفاتيح فقط ، ولكنه يقلل أيضًا من مساحة الأرضية.

◆ القشرة

يتم معدات التبديل المعدنية المغلقة من نوع Kyn28-24 من النوع Kyn28-24 مصنوعة من صفيحة فولاذية مغلفة من الألومنيوم والزنك المستوردة ، والتي تتم معالجتها بواسطة أداة الآلة CNC وصنعتها عملية طي متعددة. تتمتع الخزانة بأكملها بدقة عالية وقوية مقاومة للتآكل ومقاومة الأكسدة ، وبسبب اعتماد تقنية قابلة للطي متعددة ، تكون الخزانة أخف وزناً في الوزن الكلي ، وأعلى في القوة الميكانيكية وجميلة في المظهر من خزائن المعدات الأخرى المماثلة. تتبنى الخزانة هيكلًا مجمعًا ، يتم توصيله بواسطة صمولة الصفصاف ومربحة عالية القوة ، بحيث يتم تقصير دورة المعالجة والإنتاج ، والأجزاء عالمية ، ومساحة الأرضية صغيرة ، وتنظيم الإنتاج مناسب.

◆ عربة اليد

يتكون الهيكل العظمي اليدوي من صفيحة من الصلب الرفيع وتجميعها بواسطة أداة آلة CNC. تتمتع عربة اليد والخزانة بدقة مطابقة عالية ، والتعشيق الميكانيكي آمن وموثوق ومرن. يمكن تقسيم النقل اليدوي إلى عربات يدوية قاطع الدائرة ، وعربات محول الجهد ، وعربات اليدين ، وعزل العارضة ، وما إلى ذلك. يحتوي Handcart على موضع فصل/اختبار وموضع عمل في الخزانة ، ولكل موضع جهاز تحديد المواقع. لضمان تشابك موثوق. يتم دفع جميع أنواع العلبات اليدوية وسحبها بواسطة قضبان المسمار ، والتي تكون خفيفة ومرنة للعمل ومناسبة للموظفين المنضمين. عندما تحتاج العربات اليدوية إلى إزالة من الخزانة ، يمكن إخراجها بشكل مريح من خلال شاحنة نقل خاصة لمختلف عمليات التفتيش والصيانة. عندما يتم نقل السيارة اليدوية التي يتم نقلها إلى غرفة قاطع دائرة الخزانة ، يمكن قفلها بشكل موثوق في موضع OFF/اختبار ، ويظهر ضوء مؤشر موضع الخزانة موضعه. فقط بعد أن يتم قفل النقل اليدوي بالكامل ، يمكن اهتزاز آلية دفع المسمار الرصاص لدفع النقل اليدوي إلى وضع العمل. عندما تصل العربات اليدوية إلى موضع العمل ، تزداد قوة تشغيل مقبض الدفع فجأة ولا يمكن تدويره ، ويظهر ضوء مؤشر الموضع المقابل موضعه. يمكن أن يضمن التعشيق الميكانيكي للعربات اليدوية بشكل موثوق إغلاق قاطع الدائرة فقط عندما تكون النقل اليدوي في وضع العمل أو في وضع الاختبار ؛ علاوة على ذلك ، لا يمكن أن تتحرك عربة اليد إلا عندما يكون قاطع الدائرة في حالة الافتتاح.

◆ جهاز تخفيف الضغط

يتم تثبيت أجهزة تخفيف الضغط فوق غرفة النقل اليدوية وغرفة الحافلات وغرفة الكابل. عند حدوث العيوب في المقصورة وتحدث قوس ، يرتفع ضغط الهواء داخل المفتاح ، ويتم إغلاق باب الخزانة بواسطة حلقة ختم خاصة مثبتة على الباب الأمامي ، ويتم فتح اللوحة المعدنية لتخفيف الضغط للجهاز العلوي تلقائيًا لتحرير الضغط وغاز درجة الحرارة العالية ، مما يضمن سلامة المشغلين والمفاتيح.

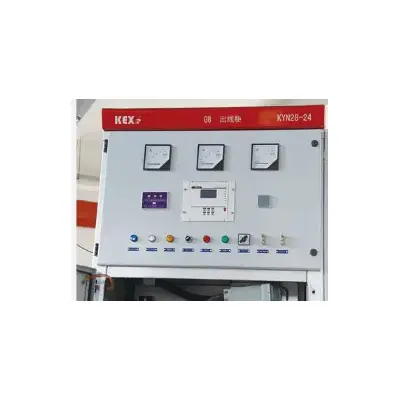

◆ المكونات الثانوية متشابكة مع عربة اليد.

يتم تحقيق الاتصال الثانوي بين المفاتيح والعارضة اليدوية من خلال ملامسة القابس الثانوي ، الذي يتم توصيله بالعارضة اليدوية من خلال أنبوب تلسكوبي مموج بالنايلون ، ويتم تثبيت المقبس الثانوي في الجزء العلوي اليمين من العربة اليدوية لمعدات التبديل. فقط عندما تكون العربة اليدوية في موضع الاختبار/الإيقاف ، يمكن توصيل المكونات الثانوية أو فصلها. يتم قفل المكونات الثانوية عندما تدخل النقل اليدوي إلى وضع العمل. عربات قاطع الدائرة المزودة بالإغلاق وقفل الكهرومغناطيسية ، قبل توصيل القابس الثانوي ، يتم قفل آلية الإغلاق للعربات اليدوية بواسطة المغناطيس المغناطيسي ، ويمكن فتحه فقط ، لذلك لا يمكن إغلاقه.

◆ جهاز عرض مشحون

يمكن تجهيز المفاتيح بجهاز عرض مباشر للكشف عن تشغيل الدائرة الأساسية ، والذي يتكون من مستشعر الجهد العالي وشاشة. يمكن للجهاز أن يدفع حالة الشحن لدائرة الجهد العالي ، ويمكنه أيضًا التعاون مع القفل الكهرومغناطيسي إلى قفل مقبض التشغيل بالقوة ، وباب الخزانة ومخزونات مجاورة ، وذلك لتحقيق أغراض الوقاية من الدعم من الخطأ والمنع من الخطأ.

◆ منع التكثيف

من أجل منع التكثيف في البيئة مع رطوبة عالية أو تغير في درجة الحرارة الرائعة ، يتم تثبيت السخانات الكهربائية في غرفة قاطع الدائرة وغرفة الكابل على التوالي ، وذلك لمنع حوادث العزل في ظل ظروف التشغيل المذكورة أعلاه.

◆ جهاز التأريض

يوجد شريط نحاسي مسند 5 × 40mm2 في غرفة الكابلات ، والذي يمر عبر الخزانات المجاورة وهو متصل جيدًا بالخزائن لاستخدام المكونات ذات الأساس المباشر. نظرًا لأن الخزانة بأكملها يتم تقسيمها بألواح الزنك المطلية بالألومنيوم ، فإن الخزانة بأكملها في حالة تأريض جيدة ، مما يضمن سلامة المشغلين عند لمس الخزانة.
