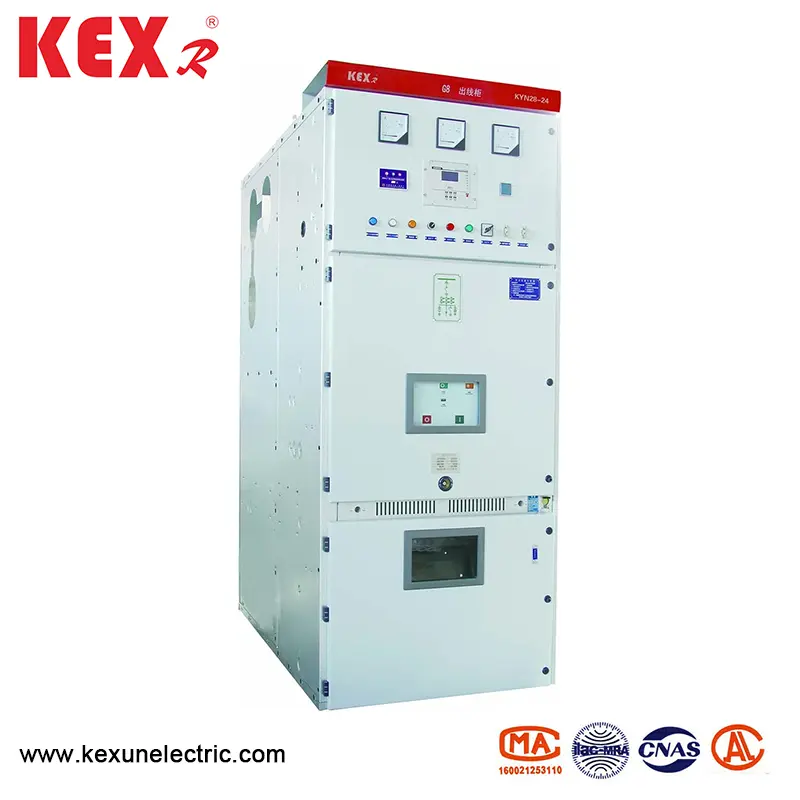

مفتاح تبديل المعدن المغطى بالدروع

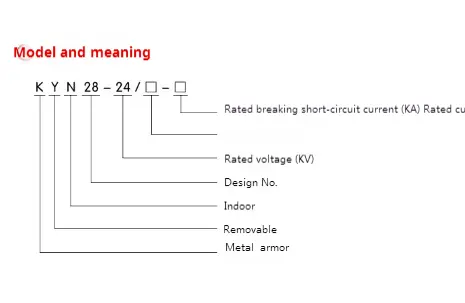

● المعنى النموذج

● شروط الاستخدام

◆ شروط الاستخدام العادية

▶ درجة الحرارة المحيطة: -15 ~ 40 ℃ ، والمتوسط ​​في غضون 24 ساعة أقل من 35 ℃.

▶ الرطوبة: متوسط ​​الرطوبة اليومية أقل من 95 ٪ ؛ متوسط ​​الرطوبة الشهرية أقل من 90 ٪ ؛

▶ ضغط البخار ： لا يتجاوز متوسط ​​ضغط البخار في اليوم 2.2 كيلو بايت ；.

▶ الارتفاع: يجب أن يكون ارتفاع المفاتيح المعدنية المغلقة المعدنية أقل من 1000 م

▶ لا يتم تلوث الهواء المحيط بوضوح عن طريق الغبار والملح أو التآكل و/أو الغاز القابل للاحتراق أو البخار أو رذاذ الملح ؛

▶ يمكن تجاهل الاهتزاز أو الحركة الأرضية من خارج معدات التبديل ومعدات التحكم

▶ لا يتجاوز سعة التداخل الكهرومغناطيسي الناجم عن النظام الثانوي 1.6 كيلو فولت.

◆ شروط الاستخدام الخاصة

عند استخدامه في ظل الظروف البيئية العادية خارج تلك المحددة في GB/T1022 ، يمكن للشركة والمستخدمين التفاوض والتوصل إلى اتفاق بشأن شروط التشغيل الخاصة.

من أجل منع التكثيف ، فإن مفتاح التبديل المعدني المغطى بالدروع

مجهز بسخان ، والذي يجب استخدامه عندما يكون المفتاح في حالة الاستعداد. يجب أيضًا إيلاء الاهتمام لوضع السخان موضع التنفيذ عندما يكون المفتاح في التشغيل العادي.

● المعلمة الفنية من مفاتيح المعدن المغطاة بالدروع

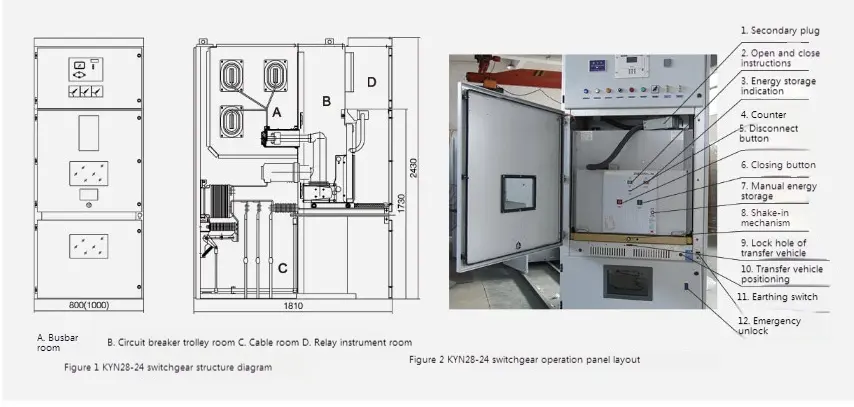

● وصف موجز للهيكل

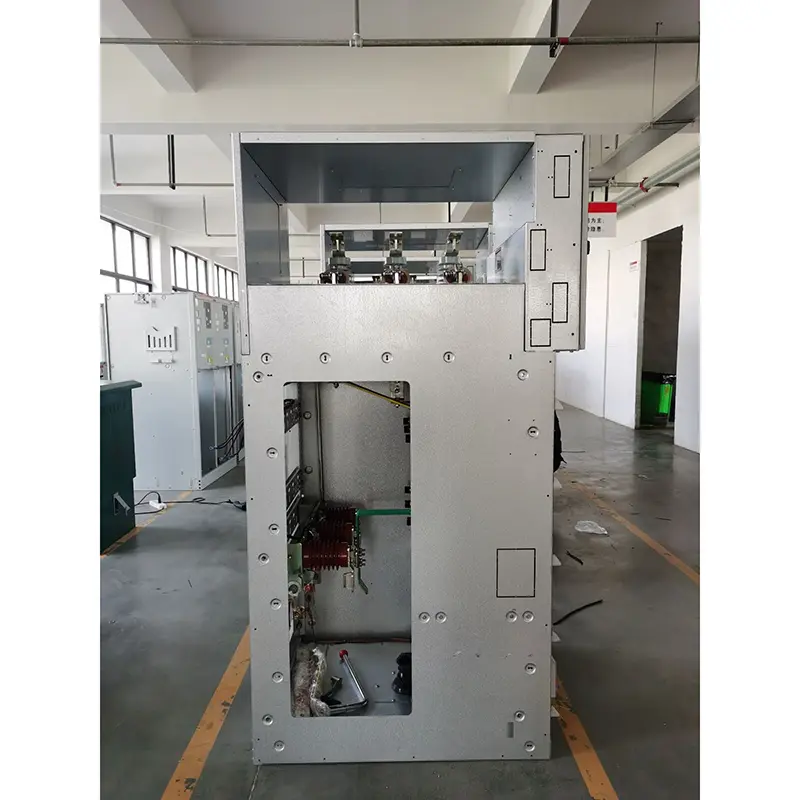

يتكون مفتاح التبديل المعدني المغطى بالدروع Kyn28-24 من الخزانة والأجزاء القابلة للإزالة (المعروفة باسم عربة اليد). يتم تقسيم المفاتيح إلى عدة مقصورات وظيفية بواسطة أقسام معدنية ، مثل غرفة الحافلات وغرفة قاطع الدائرة وغرفة الكابل وغرفة أداة التتابع. يمكن تجهيز أجزاء قابلة للإزالة من المفاتيح بعرقلة يدوية قاطع الدائرة الفراغ ، وعربات محول الجهد ، وعربات يدوية صاعقة ، وعزل اليد والعارضة اليدوية.

● خصائص المكونات الرئيسية

◆ القشرة

يتم معدات التبديل المعدنية المغلقة من نوع Kyn28-24 من النوع Kyn28-24 مصنوعة من صفيحة فولاذية مغلفة من الألومنيوم والزنك المستوردة ، والتي تتم معالجتها بواسطة أداة الآلة CNC وصنعتها عملية طي متعددة. تتمتع الخزانة بأكملها بدقة عالية وقوية مقاومة للتآكل ومقاومة الأكسدة ، وبسبب اعتماد تقنية قابلة للطي متعددة ، تكون الخزانة أخف وزناً في الوزن الكلي ، وأعلى في القوة الميكانيكية وجميلة في المظهر من خزائن المعدات الأخرى المماثلة. تتبنى الخزانة هيكلًا مجمعًا ، يتم توصيله بواسطة صمولة الصفصاف ومربحة عالية القوة ، بحيث يتم تقصير دورة المعالجة والإنتاج ، والأجزاء عالمية ، ومساحة الأرضية صغيرة ، وتنظيم الإنتاج مناسب.

◆ عربة اليد

يتكون الهيكل العظمي اليدوي من صفيحة من الصلب الرفيع وتجميعها بواسطة أداة آلة CNC. تتمتع عربة اليد والخزانة بدقة مطابقة عالية ، والتعشيق الميكانيكي آمن وموثوق ومرن. يمكن تقسيم النقل اليدوي إلى عربات يدوية قاطع الدائرة ، وعربات محول الجهد ، وعربات اليدين ، وعزل العارضة ، وما إلى ذلك. يحتوي Handcart على موضع فصل/اختبار وموضع عمل في الخزانة ، ولكل موضع جهاز تحديد المواقع. لضمان تشابك موثوق. يتم دفع جميع أنواع العلبات اليدوية وسحبها بواسطة قضبان المسمار ، والتي تكون خفيفة ومرنة للعمل ومناسبة للموظفين المنضمين. عندما تحتاج العربات اليدوية إلى إزالة من الخزانة ، يمكن إخراجها بشكل مريح من خلال شاحنة نقل خاصة لمختلف عمليات التفتيش والصيانة. عندما يتم نقل السيارة اليدوية التي يتم نقلها إلى غرفة قاطع دائرة الخزانة ، يمكن قفلها بشكل موثوق في موضع OFF/اختبار ، ويظهر ضوء مؤشر موضع الخزانة موضعه. فقط بعد أن يتم قفل النقل اليدوي بالكامل ، يمكن اهتزاز آلية دفع المسمار الرصاص لدفع النقل اليدوي إلى وضع العمل. عندما تصل العربات اليدوية إلى موضع العمل ، تزداد قوة تشغيل مقبض الدفع فجأة ولا يمكن تدويره ، ويظهر ضوء مؤشر الموضع المقابل موضعه. يمكن أن يضمن التعشيق الميكانيكي للعربات اليدوية بشكل موثوق إغلاق قاطع الدائرة فقط عندما تكون النقل اليدوي في وضع العمل أو في وضع الاختبار ؛ علاوة على ذلك ، لا يمكن أن تتحرك عربة اليد إلا عندما يكون قاطع الدائرة في حالة الافتتاح.

◆ المقصورة

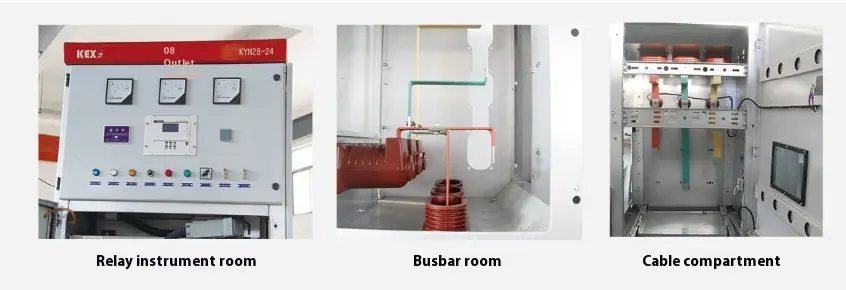

توجد المكونات الكهربائية الرئيسية للمفاتيح في مقصوراتها المستقلة ، وهي: غرفة Breaker Handcart ، وغرفة الحافلة ، وغرفة الكابل ، وغرفة أداة التتابع ، وما إلى ذلك. يصل مستوى حماية كل مقصورة إلى IP2x. باستثناء غرفة أداة التتابع ، فإن المقصورات الثلاثة الأخرى لديها قنوات تخفيف الضغط على التوالي. بسبب النوع الأوسط ، يتم زيادة مساحة غرفة الكابلات بشكل كبير ، بحيث يمكن للمعدات توصيل كابلات متعددة بالتوازي.

▶ مقصورة الحافلة A: يتم توصيل الحافلة الرئيسية عن طريق الربط المفرد ، والذي يتم إصلاحه بواسطة حافلة فرعية (مربع اتصال ثابت) وأكمام عزل الحافلة الرئيسية. الحافلة الرئيسية وحافلة التعادل هي قضبان النحاس مع مقطع عرضي مستطيل ، ويتم استخدام قضبان الحافلات المزدوجة للتحميل الحالي. لتلبية الاحتياجات الخاصة ، يمكن تغطية الحافلة بأكمام قابلة للتقلص للحرارة وصندوق الغلاف العازلة المخصص. يتم تثبيت البطانات العازلة بين حافلات الخزانات المجاورة ، والتي يمكن أن تحد بشكل فعال من الحادث في المقصورة دون الانتشار إلى خزائن أخرى في حالة وجود خطأ داخلي.

▶ مقصورة قاطع الدائرة B: يتم تثبيت القضبان على جانبي المقصورة للعارضة اليدوية للانتقال من موضع OFF/اختبار إلى موضع العمل في الخزانة. يتم تثبيت قسم (صمام) من مربع الاتصال الثابت في الجدار الخلفي لغرفة العربة اليدوية. عندما تنتقل العربة اليدوية من موضع OFF/اختبار إلى موضع العمل ، يتم فتح الصمامات العلوية والسفلية على مصب المربع الثابت تلقائيًا بالاقتران مع النقل اليدوي. عند التحرك في الاتجاه المعاكس ، سيتم إغلاق الصمام تلقائيًا حتى يتراجع عربة اليد إلى موضع معين ويغطي بأمان مربع الاتصال الثابت ، وبالتالي تشكيل عزلة فعالة. نظرًا لعدم وجود علاقة بين الصمام العلوي والصمام السفلي ، يمكن قفل الصمام على الجانب المباشر أثناء الصيانة ، وبالتالي ضمان عدم لمس موظفي الصيانة الجسم الحي. يمكن أيضًا تشغيل النقل اليدوي عند إغلاق باب غرفة قاطع الدائرة. من خلال نافذة المراقبة على الباب ، يمكنك مراقبة موضع النقل اليدوي في المقصورة ، وتعليمات الفتح والإغلاق وحالة تخزين الطاقة.

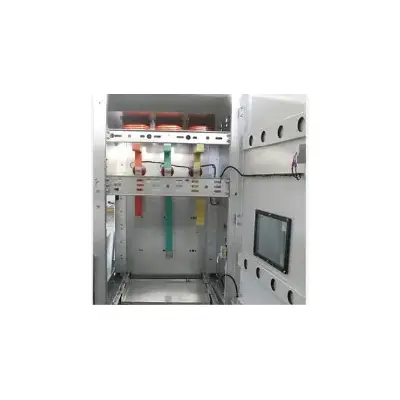

▶ مقصورة الكابل C: تم تصميم مفتاح مفتاح معدني مغلق من نوع Kyn28-24 في الوسط ، وبالتالي فإن مقصورة الكابل لها مساحة كبيرة. يتم تثبيت المحول الحالي ومفتاح التأريض على الجدار الخلفي للحجرة (يمكن أيضًا تثبيت مفتاح التأريض في منتصف خزانة التبديل وفقًا لاحتياجات العميل) ، ويتم تثبيت صانعي البرق في الجزء السفلي من المقصورة. بعد إزالة العربات اليدوية والقسم الأفقي القابل للاستخراج ، يمكن للمصممون الدخول إلى الخزانة من المقدمة للتثبيت والصيانة. يمكن توصيل موصلات توصيل الكبل في غرفة الكابل بالتوازي مع 1-3 كبلات لكل مرحلة ، ويمكن توصيل 6 كابلات بالتوازي مع كل مرحلة عند الضرورة. يتم تحضير لوحة الختم المعدنية القابلة للفصل أو لوحة الختم المعدنية غير المغناطيسية في الجزء السفلي من مقصورة الكابل لضمان بناء مريح.

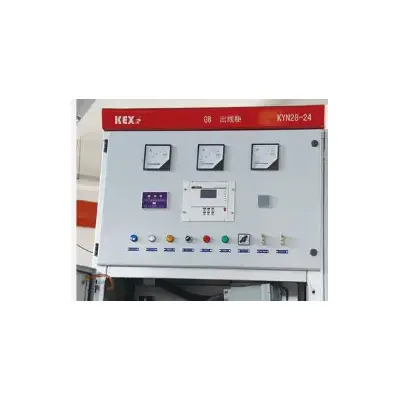

▶ غرفة التتابع D: مكونات حماية الترحيل ، والأدوات ، ومؤشرات العرض المباشر والمعدات الثانوية مع متطلبات خاصة يمكن تثبيتها في غرفة أداة التتابع. يتم وضع خط التحكم في الجذب ، ويحتوي الجبال على لوحة تغطية معدنية ، والتي يمكنها عزل الخط الثانوي عن مكونات الجهد العالي. تم حجز الجذب الأمامي الأيسر لتوفير الرصاص والرصاص من كابلات التحكم ، ويتم توفير الأجزاء المقابلة من اللوحة السفلية مع أسلاك ثانوية وثقوب لخيوط الكابلات. على اللوحة العلوية لغرفة صك التتابع ، يوجد أيضًا ثقب عبور الحافلة الصغير المريح للبناء. عند الأسلاك ، يمكن فتح لوحة الغطاء العلوي لغرفة الأدوات لتسهيل تركيب الحافلة الصغيرة.
