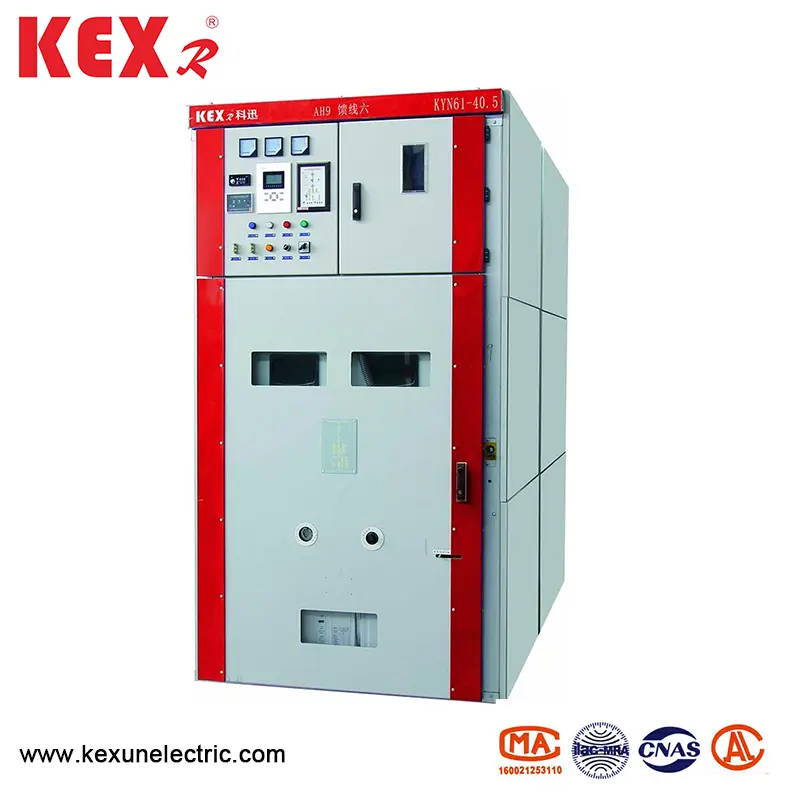

مفتاح التبديل المغطى بالدروع

● الخصائص التكتونية

▶ يتم تجميع بنية المفاتيح ، وقاطع الدائرة مثبتة على الأرض بواسطة عربة اليد

▶ Kyn61-40.5 نوع مفتاح تبديل مفتاح التبديل مع قاطع دائرة فراغ معزول مركب جديد ، والذي يحتوي على خصائص للتبادل الجيد والاستبدال البسيط

▶ تم تجهيز إطار النسيج اليدوي بآلية دفع المسمار ودفع الجوز ، والتي يمكن أن تحرك بسهولة العربة اليدوية ومنع سوء التشغيل من إتلاف بنية الدفع

▶ يمكن تنفيذ جميع العمليات مع إغلاق باب مجلس الوزراء

▶ تعتمد الأبواب المتشابكة بين المفتاح الرئيسي والعربات اليدوية والتبديل على وضع قفل ميكانيكي إلزامي لتلبية وظيفة "الوقاية الخمس"

▶ غرفة الكابل لديها مساحة كافية لتوصيل كابلات متعددة

▶ يتم استخدام مفتاح التأريض السريع للتأريض ودائرة قصيرة

▶ مستوى حماية shell هو IP3x ، ومستوى الحماية هو IP2x ； عندما يكون باب العربات اليدوية مفتوحًا

▶ يتوافق مفاتيح مفاتيح تحويل Clad Armor مع GB3906-1991.DL404-1997 ويعتمد معيار IEC-298 الدولي للرجوع إليه.

● ظروف البيئة

▶ الحد الأعلى لدرجة الحرارة المحيطة هو +40 ℃ ، ومتوسط ​​القيمة المقاسة في غضون 24 ساعة لا يتجاوز 35 ℃ ، والحد الأدنى IS-15 ℃

▶ الارتفاع: لا يزيد عن 1000 متر فوق مستوى سطح البحر

▶ الرطوبة النسبية: يجب ألا يتجاوز متوسط ​​القيمة اليومية 95 ٪ ، ولا يتجاوز متوسط ​​القيمة الشهرية 90 ٪

▶ شدة الزلزال: لا تزيد عن 8 درجات

▶ ضغط بخار الماء: يجب ألا يتجاوز متوسط ​​القيمة اليومية 2.2 كيلو باسكال ، ولا يتجاوز متوسط ​​القيمة الشهرية 90 ٪.

● جداول المعلمات الفنية

◆ فراغ المفاتيح

◆ قاطع دائرة الفراغ

◆ الآلات التي يعمل بها الربيع

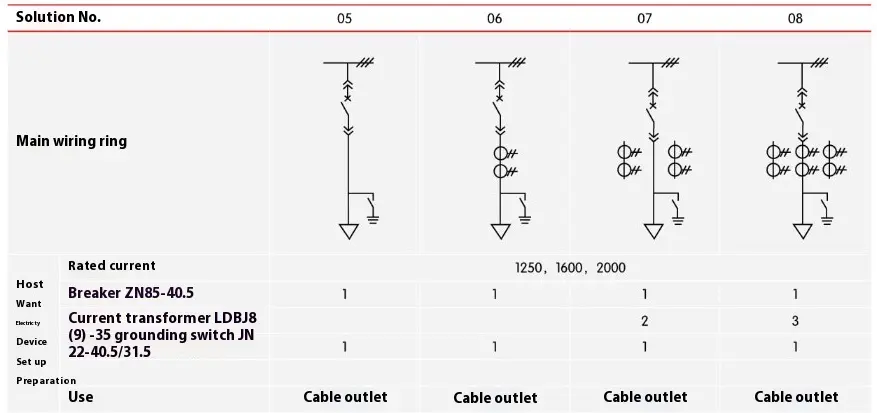

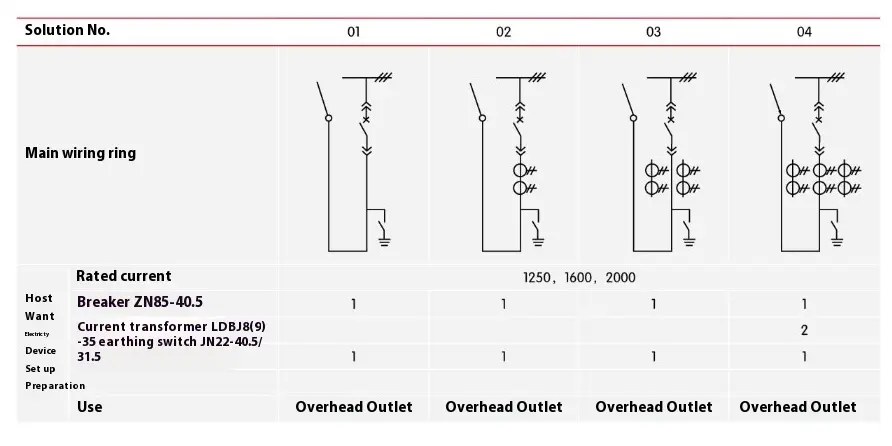

● مخططات الأسلاك

هناك 27 مخططات الأسلاك الأولية المعتادة شائعة الاستخدام لمفاتيح التبديل المغطاة بالدروع ، والتي يمكن أن تلبي احتياجات كابل المستخدمين الواردة والصادرة ، والخطوط الصادرة والصادرة ، والاتصال والقياس ، والحماية ، وما إلى ذلك.

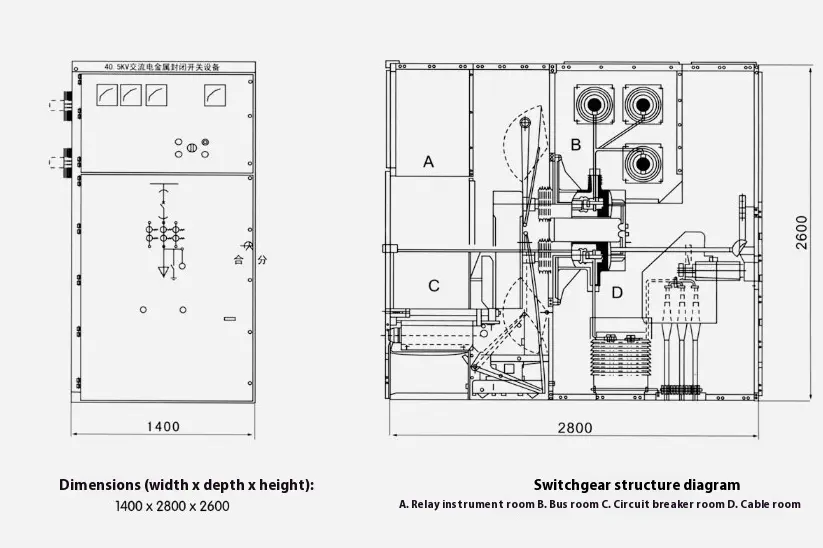

● الأبعاد الهيكلية لمفاتيح التبديل المغطى بالدروع

● تثبيت المفاتيح

▶ ارتفاع Kyn61-40.5 نوع الدروع المغطاة بالدروع الغرفة الكهربائية: ≥ 4500 ملم

▶ المسافة من الجزء الخلفي من الخزانة إلى الحائط: ≥ 1500 مم

▶ تسطيح الإطار الأساس: ≤ 1 مم/م

▶ يجب ألا تتجاوز الفولاذ القناة المدمجة 3 مم فوق الأرض

▶ يمكن إصلاحه على الأساس عن طريق البراغي أو اللحام

▶ وزن المفتاح حوالي 1800 كجم

▶ عرض ممر التشغيل Switchgear (صف واحد): ≥3000 مم والصف المزدوج (وجهاً لوجه) ≥4000mm.

● اتساق المنتج

◆ رقم المخطط الرئيسي الخط الأساسي ، مخطط نظام الحافلة الفردي ، مخطط ترتيب ومخطط تخطيط

◆ رسم تخطيطي كهربائي ورسم التخطيط الطرفي للدائرة الثانوية

◆ مواصفات النموذج وكمية المكونات الكهربائية لمفاتيح التبديل المغطى بالدروع

◆ مواصفات ومواد الحافلات والفرع الرئيسية

◆ أسماء وكميات قطع الغيار وقطع الغيار

◆ يجب الاتفاق على المتطلبات الخاصة مع المصنع

◆ بسبب التحسين المستمر لتكنولوجيا المنتج ، تخضع جميع البيانات لآخر تأكيد من قبل الإدارة الفنية في مصنعنا. إذا كان هناك أي تغيير ، فلن يكون هناك إشعار.

● طلب التعليمات

◆ مخطط مخطط الأسلاك الرئيسي والغرض ورسم التخطيط لنظام الأسلاك الواحدة ؛ الجهد المقنن. تيار مصنّف ؛ تصنيف القصيرة القصيرة كسر التيار. تخطيط خطة توزيع الطاقة وترتيب وتكوين خطة المفاتيح ، إلخ.

تشير إلى مواصفات الكابلات الواردة والصادرة

◆ متطلبات التحكم والقياس وحماية وظائف المفاتيح والأجهزة التلقائية الأخرى.

◆ النموذج والمواصفات وكمية المكونات الكهربائية الرئيسية في المفاتيح. إذا كان اتصال جسر الحافلة مطلوبًا بين الخزانات أو الخزانات الواردة ، فيجب توفير بيانات محددة مثل قدرة الحامل الحالية لجسر الحافلة ، ومتسعة جسر الحافلة والارتفاع من الأرض

◆ عند استخدام مفاتيح التبديل المغطى بالدروع في بيئة خاصة ، يجب تحديده بالتفصيل عند الطلب.

◆ المتطلبات الخاصة الأخرى.

● رسم تخطيطي لمؤسسة تثبيت المفاتيح
