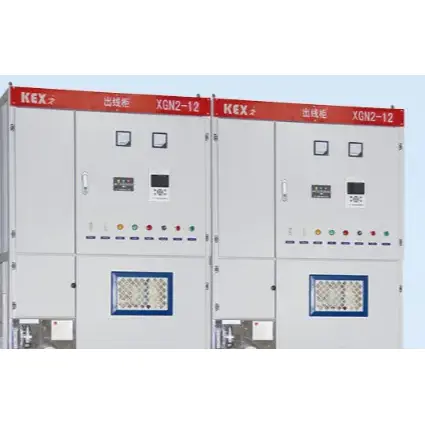

نوع الصندوق معدات التبديل المعدنية الثابتة
يتم إعادة تصميم المكونات الرئيسية الرئيسية لـ XGN2-12 من النوع المعدني الثابت المعدني المعدني الذي تنتجها Kexun في مصنع الصين. بالمقارنة مع المعدات اليدوية ومعدات GG-1 (A) F التي يتم استخدامها بشكل أساسي في الوقت الحاضر ، فإن معدات التبديل المعدني الثابت من نوع XGN2-12 لها مستوى عزل أعلى ومستوى حماية ، ولا يتم استخدام أي من ألواح الطور إلى الطور إلى الأرض ، ولا يتم استخدام أي قابس ثانوي في الدائرة الثانوية.
النموذج: XGN2-12
العلامة التجارية: KEXR
النموذج: XGN2-12
العلامة التجارية: KEXR

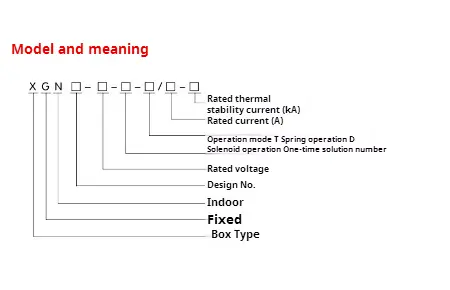

● المعنى النموذج
● بشكل أساسي المعلمات الفنية من معدات التبديل المعدنية الثابتة من XGN2-12
|
رقم |
غرض |
وحدة |
بيانات |
|
1 |
الجهد المقنن |
كيلو فولت |
3،6،10 |
|
2 |
جهد العمل العملي الأقصى |
كيلو فولت |
3.5،8.9،11.5 |
|
3 |
تصنيف التيار |
A |
5 ~ 3000 |
|
4 |
تصنيف استراحة التيار |
ال |
16،20،31.5،40 |
|
5 |
تصنيف الدائرة القصيرة لتيار التيار |
ال |
40،50،80،100 |
|
6 |
تصنيف الدائرة القصيرة الدائرية تيار مستقر |
ال |
40،50،80،100 |
|
7 |
تيار مستقر للحرارة |
ال |
16،20،31.5،40 |
|
8 |
مصنفة زمنية مستقرة للحرارة |
S |
4 |
|
9 |
درجة IP |
|
IP2x |
|
10 |
نظام الحافلات |
|
حافلة واحدة أو مع الالتفافية |
|
11 |
طريقة التشغيل |
|
نوع تخزين الطاقة الكهرومغناطيسي أو الربيع |
|
12 |
الأبعاد （العرض*العمق*الارتفاع） |
مم |
1100*1200*2650 (أقل من 1000a) |
|
13 |
وزن |
كجم |
1000 |
◆ الهيكل
يعد معدات التبديل المعدنية الثابتة من نوع XGN2-12 عبارة عن بنية مربع مغلقة معدنية ، ويتم لحام إطار المعدات بواسطة الصلب الزاوية. يتم تقسيم الجهاز إلى غرفة قاطع الدائرة وغرفة الحافلات وغرفة كابل وغرفة ترحيل بواسطة ألواح فولاذية ، ويمكن ملاحظة تشغيل المكونات الرئيسية في المعدات من خلال نافذة المراقبة ومصباح الإضاءة على الواجهة. من أجل تحسين الأداء الفني للمعدات ، تمت إعادة تصميم المكونات الرئيسية (مثل قواطع الدوائر والفصل الدوار). وفقًا لتخطيط معدات التبديل المعدنية الثابتة من نوع XGN2-12 ، يمكن تثبيت المرحلات في غرفة الترحيل ، ومبحلات الإشارة ، والإشارة إلى الأدوات ، وأضواء الإشارة يمكن تثبيتها على الباب ، وتجهيزات التثبيت والتشغيل في مفتاح النقل ، مع غرفة الحافلة في الخلف وغرفة الكابل في الجزء السفلي ، بحيث يمكن للمستخدمين توصيل الأجنحة بشكل مناسب. الجبهة هي غرفة قاطع الدائرة ، وهي مريحة للحفاظ على المعدات. ارجع إلى الشكل 1 والشكل 2 ودليل المنتج للآلية الداخلية للمعدات.

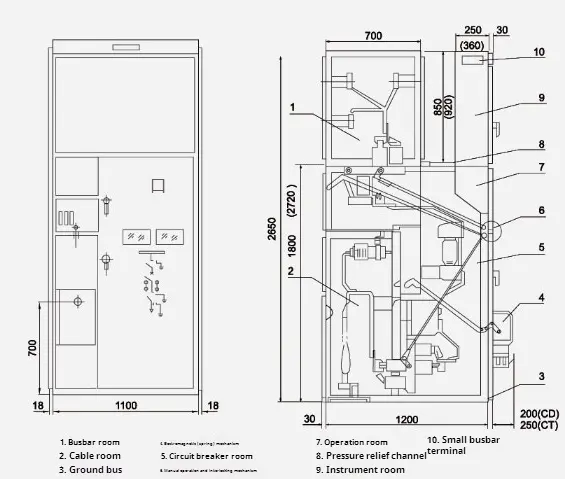

● XGN □ -12/07d رسم الخطوط العريضة

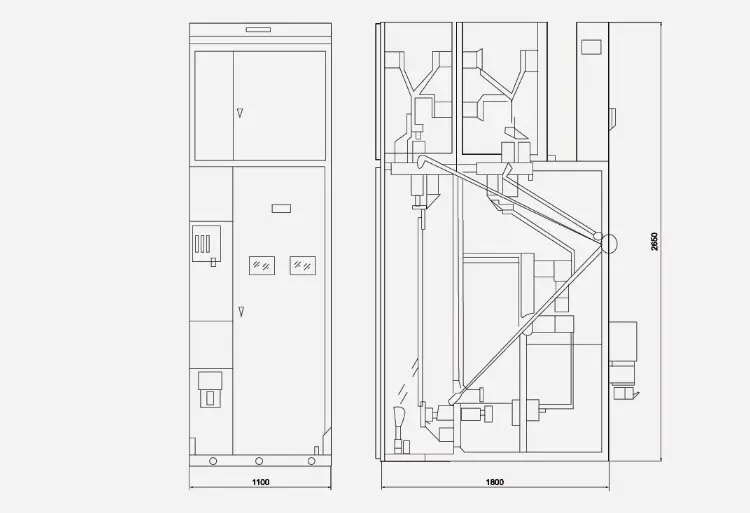

● XGN □ -12 (منفذ الكابل الالتفافي) رسم مخطط

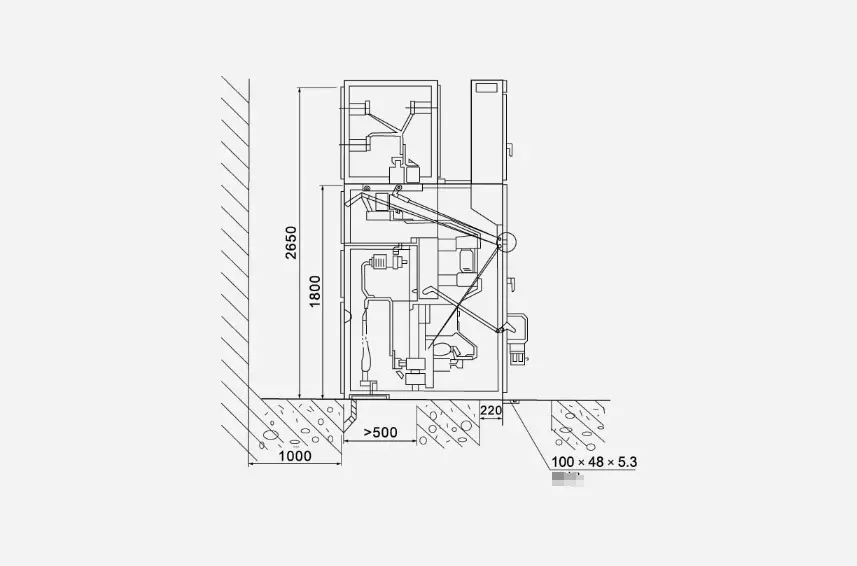

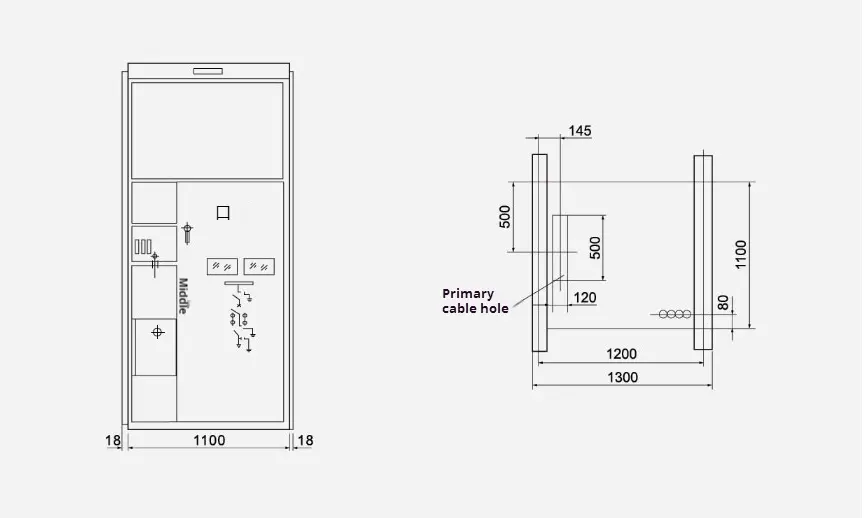

● رسم تثبيت الأبعاد الشاملة
