معدات التبديل المتساقطة للدروع

● ملخص

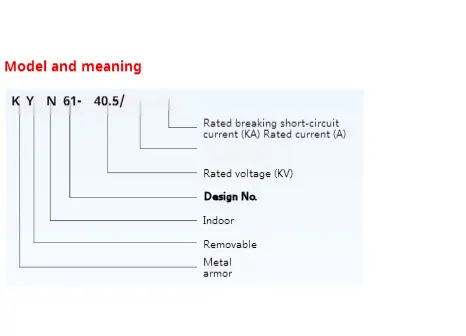

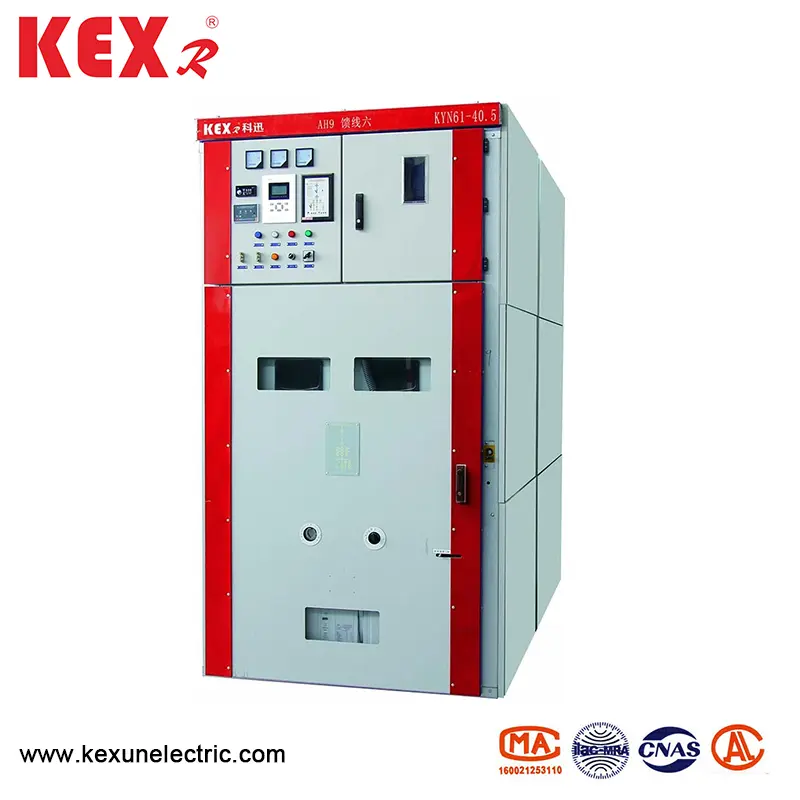

Kyn61-40.5 معدات تبديل التبديل المشتركة للدروع (المشار إليها فيما يلي باسم المعدات) هي جهاز توزيع داخلي كامل مع AC 50Hz ثلاث مراحل والجهد المصنف من 40.5kV. بصفتها محطة للطاقة ، يمكن للمحطات الفرعية والمؤسسات الصناعية والتعدين لتلقي وتوزيع الطاقة الكهربائية ، يمكنها التحكم في الدوائر وحمايتها واكتشافها ، ويمكن استخدامها أيضًا في الأماكن ذات العمليات المتكررة. تتوافق معدات التبديل هذه مع GB/T11022-1999 و GB3906-2006 و DL404-1997.

● المعلمات الفنية لكل مكون من معدات تبديل Kyn61-40.5

◆ فراغ المفاتيح

◆ قاطع دائرة الفراغ

◆ الآلات التي يعمل بها الربيع

● الخصائص الهيكلية لمعدات تبديل التبديل KYN61-40.40.5

تم تصميم معدات التبديل وفقًا لمعايير المعدات المرفقة المعدنية المدرعة في GB3906-1991 و IEC298. يتكون المعدات بأكملها من جزأين: المعدات والجزء القابل للرسمية (عربة اليد). يتم تجميع هيكل المعدات ودمجها مع البراغي. يتم تقسيم الجزء الداخلي من المعدات التبديل إلى غرفة قاطع الدائرة وغرفة الحافلة الرئيسية وغرفة الكابل وغرفة أداة التتابع بواسطة قسم المعادن. يصل مستوى حماية shell إلى IP3x ، ومستوى الحماية بين المقصورات هو IP2x ، ويتم ترسيخ جميع أعضاء الهيكلية المعدنية بشكل موثوق. كل مقصورة من نظام الحلقة الرئيسية لديها قناة إطلاق ضغط لعادم مستقل.

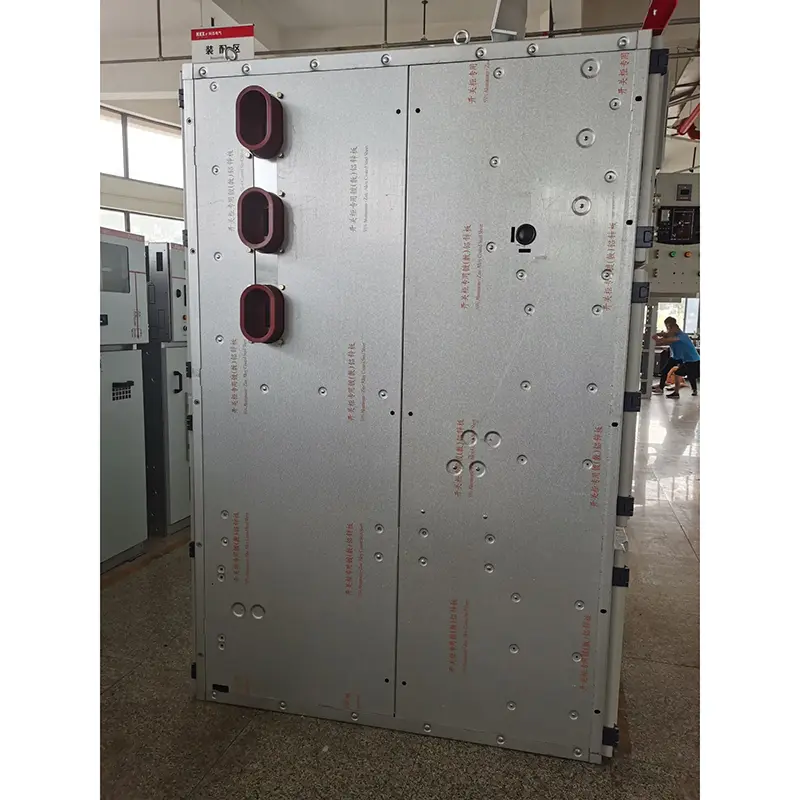

◆ شل وتقسيم

يتم تثبيت قذيفة وتقسيم معدات تبديل التبديل المغطى بالدروع بواسطة صفيحة فولاذية مدفوعة بالبرد بعد معالجتها وانعكاسها بواسطة أدوات الآلة CNC. لذلك ، يمكن للمعدات المجمعة ضمان توحيد الأبعاد الهيكلية. يتم تقسيم معدات التبديل المغطاة بالدروع إلى غرفة قاطع الدائرة وغرفة الحافلة الرئيسية وغرفة الكابل وغرفة أداة التتابع ، ويتم فصل كل جزء عن طريق قسم معدني أسس.

◆ عربة اليد

يمكن تقسيم النقل اليدوي إلى عربات يدوية قاطع الدائرة ، وعربات محول الجهد ، وعربات اليد القياس ، وعزل العارضة اليدوية ، إلخ. يحتوي Handcart على موضع اختبار/عزل وموضع عمل في الجهاز ، ويتم تزويد كل موضع بجهاز متشابك لضمان عدم تمكن العرقلة اليدوية من التحرك بشكل عرضي عندما تكون في الموضعين أعلاه.

◆ مقصورة قاطع الدائرة

يتم تثبيت مسار معين في مقصورة قاطع الدائرة لنقلها. عندما ينتقل قاطع الدائرة بين موضع الاختبار وموضع العمل ، يتم فتح صمام العزل أو يغلق تلقائيًا ، مما يضمن عدم لمس الموظفين الجسم المشحون. يمكن تشغيل العربات اليدوية مع إغلاق باب المعدات ، ويمكن رؤية موضع العربة اليدوية في الجهاز من خلال نافذة المراقبة ، وفي الوقت نفسه ، يمكن رؤية أي علامات وظيفية على عربة اليد.

◆ مقصورة الحافلة

يؤدي الحافلة الرئيسية من معدات تحويل مفتاح تحويل الدروع إلى أخرى ويتم تثبيتها بواسطة حافلات صغيرة فرع وصناديق اتصال ثابتة ، ويتم تثبيتها بواسطة أكمام الحافلة عند عبور الألواح الجانبية للمعدات المجاورة. جميع الحافلات تتبنى عزل مركب.

◆ مقصورة الكابل

يمكن تثبيت PT ، مفتاح التأريض ، صانع البرق والكابلات المتعددة في غرفة الكابل.

◆ غرفة التتابع

يمكن تزويد اللوحة الداخلية ولجنة الترحيل بمكونات ثانوية مثل مكونات التحكم والحماية ، وأدوات القياس والعرض ، ومؤشرات المراقبة المباشرة.

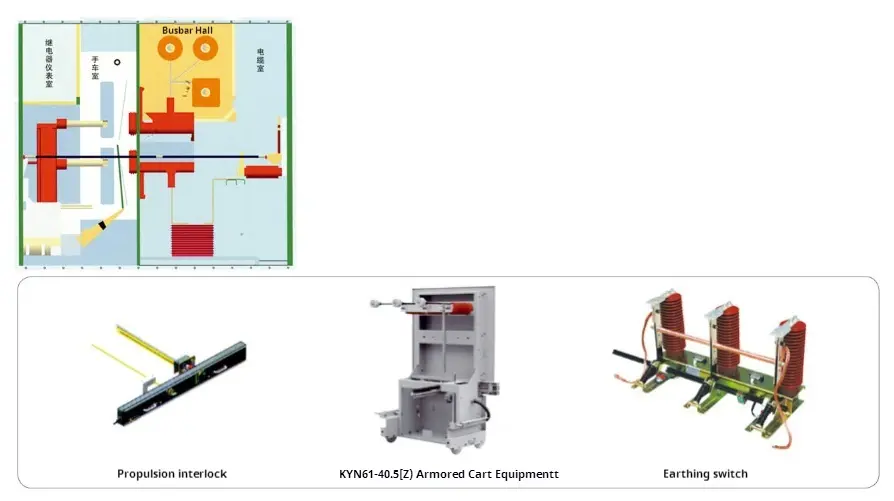

◆ جهاز متشابك

تحتوي معدات التبديل التي ترتدي الدروع على جهاز متشابك موثوق ، مما يضمن سلامة المشغلين والمعدات بشكل فعال ؛

عندما يكون مفتاح التأريض في وضع OFF ، لا يمكن للعارضة اليدوية الانتقال إلا من موضع الاختبار/العزلة إلى موضع العمل ؛ ولا يمكن فتح الباب الخلفي ، مما يمنع الدخول الخاطئ إلى الفاصل الزمني المكهربة. عندما يتم سحب النقل اليدوي بالكامل من الجهاز ، أو عندما تكون العربات اليدوية في وضع الاختبار/العزل في الجهاز ويكون مفتاح التأريض متشابكًا وإلغاء قفله ، يمكن إغلاق مفتاح التأريض. عندما تكون العربة اليدوية في وضع العمل ، لا يمكن إغلاق مفتاح التأريض. يمنع مفتاح التأريض من تشغيله عن طريق الخطأ ، ويمنع النقل اليدوي من الانتقال إلى موضع العمل عندما يكون مفتاح التأريض في الموضع المغلقة. فقط عندما تكون عربة قاطع الدائرة في وضع الاختبار/العزل أو وضع العمل يمكن تشغيل قاطع الدائرة ؛ علاوة على ذلك ، بعد إغلاق قاطع الدائرة ، لا يمكن أن تتحرك عربة اليد ، مما يمنع الحمل المباشر من دفع وقاطع الدائرة عن طريق الخطأ. يمكن تثبيت المتشابكة الكهربائية بين المعدات.

◆ جهاز التأريض

في غرفة الكابلات ، يوجد شريط حافلات مساحته 6 × 50mm2 ، والذي يمكن أن يمر عبر المعدات المجاورة ويتلامس بشكل جيد مع المعدات.

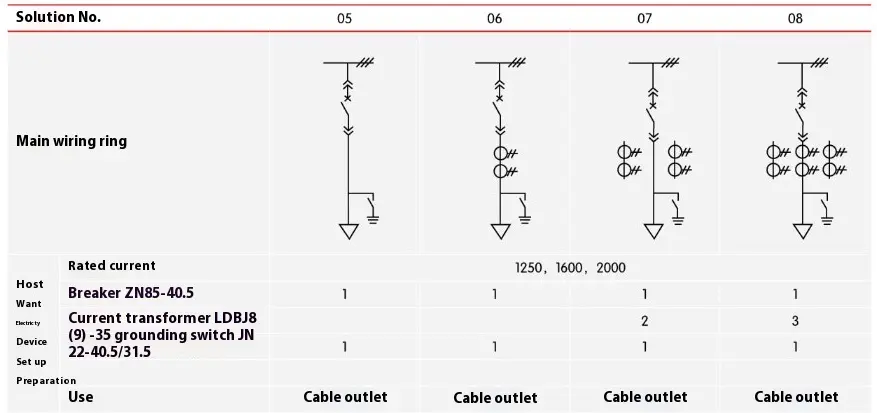

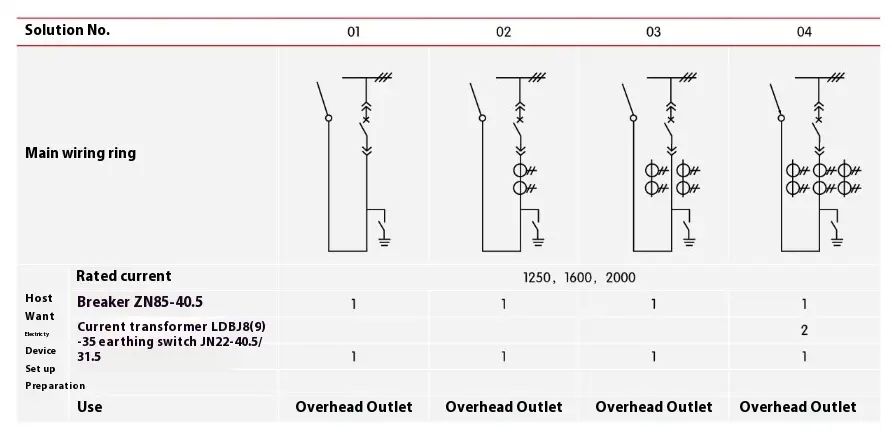

● مخطط الأسلاك الرئيسي

هناك 27 مخططات الأسلاك الأولية المعتادة شائعة الاستخدام لمعدات تبديل التبديل المغطاة بالدروع ، والتي يمكن أن تلبي احتياجات كابل المستخدمين الواردة والصادرة ، والخطوط الصادرة والصادرة ، والتواصل والقياس ، والحماية ، وما إلى ذلك.

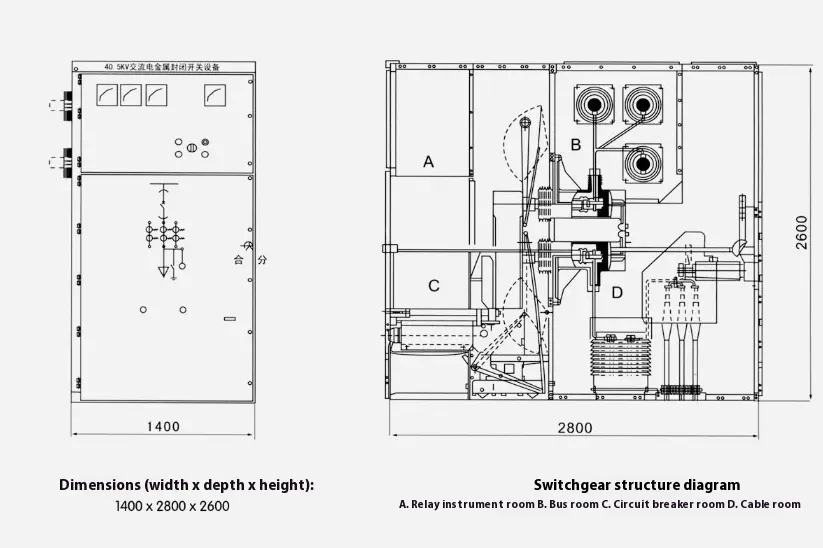

● الأبعاد الهيكلية ورسم التخطيطي لمعدات التبديل المغطى بالدروع
