فتح جهاز التبديل مجهز بدرع معدني

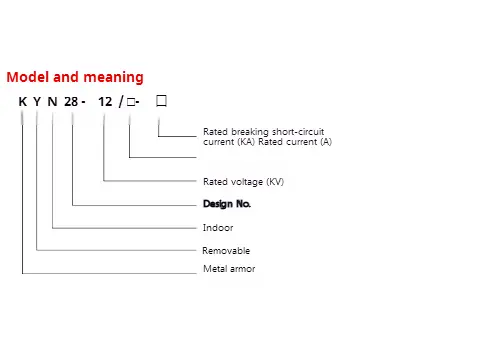

● المعنى النموذج

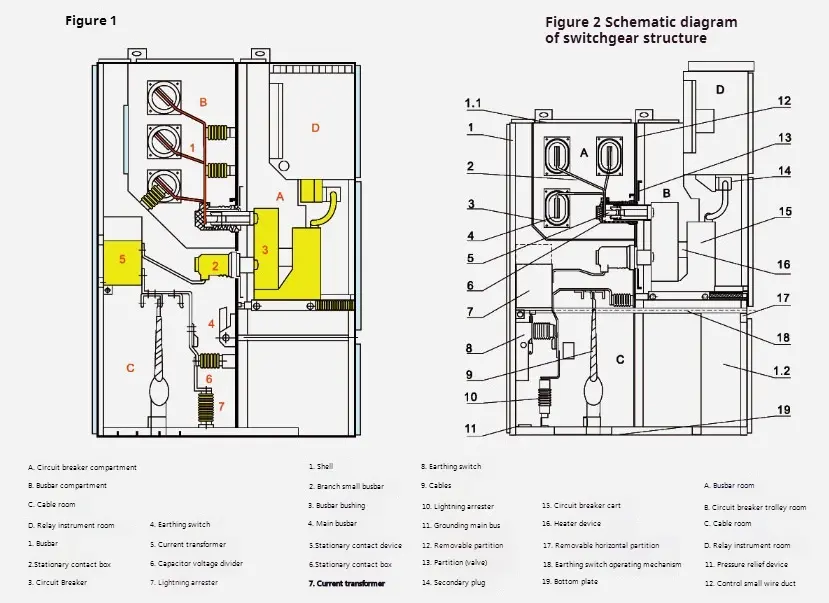

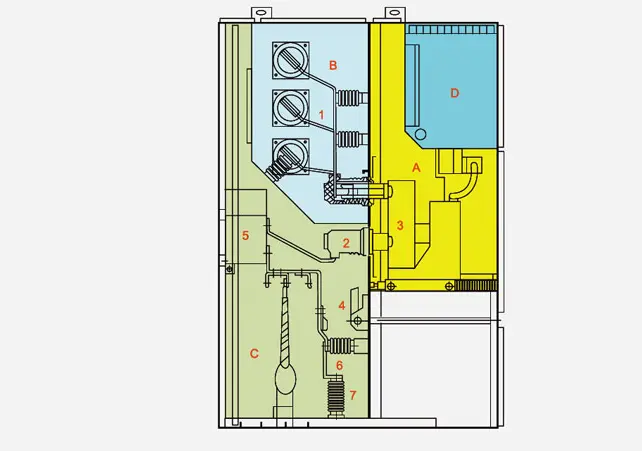

◆ مخطط تخطيطي لجهاز المفتاح المفتوح المجهز بهيكل التدريب المعدني

◆ المعايير

Kyn28-12 نوع جهاز المفتاح المفتوح المجهز بالدرع المعدنية تلبية المعايير التالية ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

يتكون جهاز المفتاح المفتوح المجهز بدرع معدني من جزأين: خزانة ثابتة وجزء قابل للسحب (عربة يدوية قصيرة). يتم تثبيت قذيفة جهاز المفتاح المفتوح المجهز بدرع معدني وأقسام كل وحدة وظيفية بواسطة ألواح فولاذية مطلية بالألومنيوم والزنك. يصل مستوى حماية Shell الخاص به إلى IP4X ، ومستوى حماية كل لوحة قسم مقصورة وباب قاطع الدائرة هو P2X عند فتحه. يمكن تجهيز جهاز التبديل المفتوح Kyn28-12 المجهز بدرع معدني بـ VS1 ، و Zn 12V من نوع Circuum Breaker Handcart و VD4 نوع Circuum Breaker Handcart ، و VC Type Countor التي تنتجها ABB Company ، والتي يمكن تثبيتها كخزانات مزدوجة بالتوازي ، وهذا هو الترتيب الخلفي الخلفي. يمكن تثبيت Divece وتصحيحه في المقدمة ، بحيث يمكن تثبيته على الحائط. أكبر ميزة للتثبيت على الحائط هي أنه يمكن أن ينقذ مساحة الأرضية. بالإضافة إلى ذلك ، يمكن تثبيته بدون الجدار ، أي أنه نوع صيانة من الجوانب. إن تخطيط الهيكل الداخلي للاثنين غير متسق ، وصالحها هي صيانة مريحة.

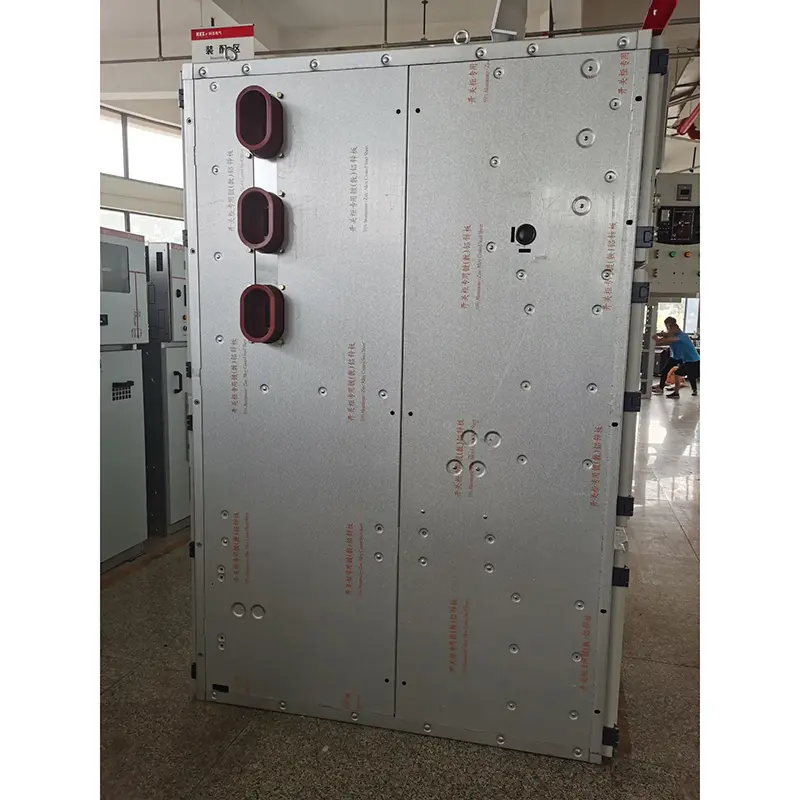

◆ شل وتقسيم

تم تصنيع القشرة وتقسيم جهاز المفتاح المفتوح المجهز بدرع معدني من ألواح الصلب الزنك المغلفة بألومنيوم عالي الجودة والتي يتم تثبيتها بعد ثنيها بواسطة أدوات آلة CNC ، بحيث يمكن لخزانة التبديل المجمعة الحفاظ على التوحيد في الحجم. لديها مقاومة تآكل قوية ومقاومة الأكسدة ، ولديها قوة ميكانيكية أعلى من نفس لوحة الصلب. يتم تقسيم خزانة التبديل إلى غرفة عربات يدوية (مقصورة قاطع الدائرة) وغرفة الحافلة وغرفة الكابل وغرفة أداة التتابع (غرفة الجهد المنخفض) حسب التقسيم. قذيفة كل وحدة ترتكز بشكل مستقل.

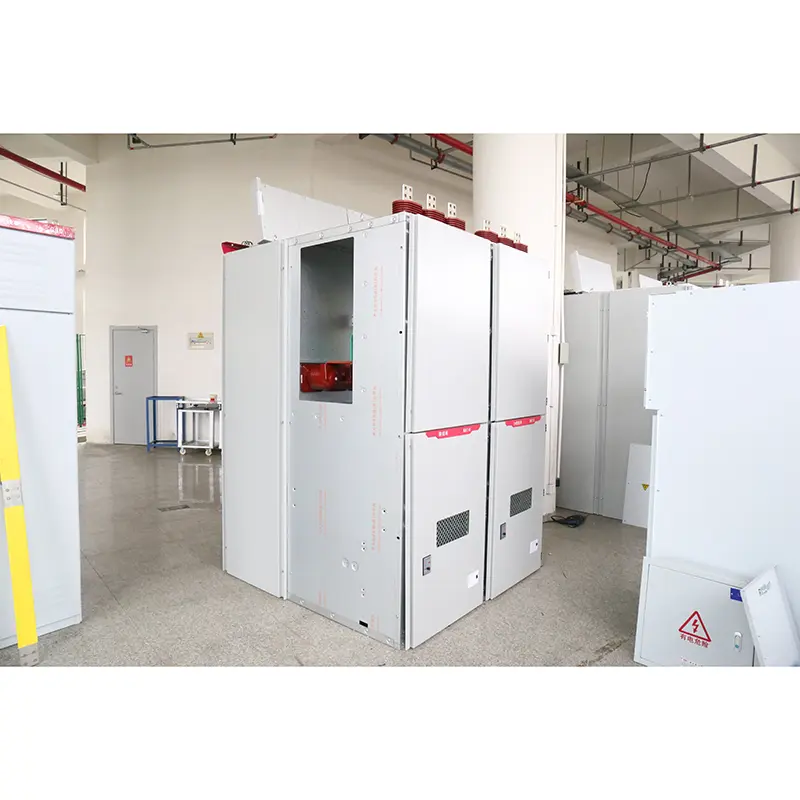

◆ نظرة عامة على المنتج

تم تصنيع القشرة وتقسيمها من جهاز المفتاح المفتوح المجهز بدرع معدني من ألواح فولاذية مطلية بالألومنيوم أو الصلب التي يتم تثبيتها بعد معالجتها وانعكاسها بواسطة أدوات الآلة CNC ، بحيث يمكن لخزانة التبديل المجمعة الحفاظ على التوحيد في الحجم. تحتوي لوحة الصلب المطلية بالألومنيوم-الزنك على تأثيرات قوية مضادة للتآكل ومضادات الأكسدة ، ولديها قوة ميكانيكية أعلى من نفس الصفيحة الفولاذية. تنقسم خزانة التبديل إلى غرفة Handcart وغرفة الحافلات وغرفة الكابل وغرفة أداة التتابع حسب الأقسام ، وتتميز قذيفة كل وحدة بأرضية مستقلة. يتم رش جميع أبواب خزانة التبديل بالبلاستيك الإلكتروستاتيكي لجعل أسطحها لها مزايا مقاومة التأثير ومقاومة التآكل والمظهر الجميل (يمكن تخصيص اللون من قبل المستخدمين).

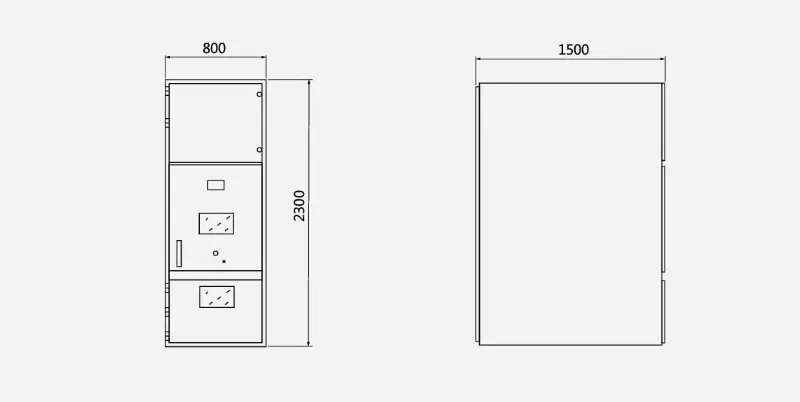

◆ البعد الخطوط العريضة

أبعاد الخطوط التفصيلية لجهاز المفتاح المفتوح المجهز بدرع معدني كما

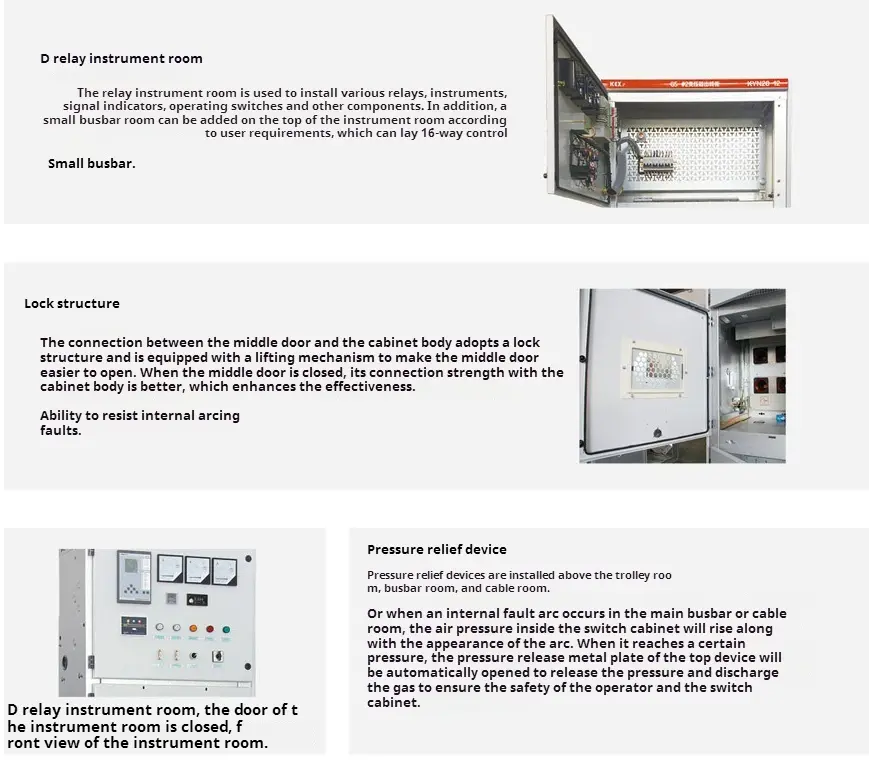

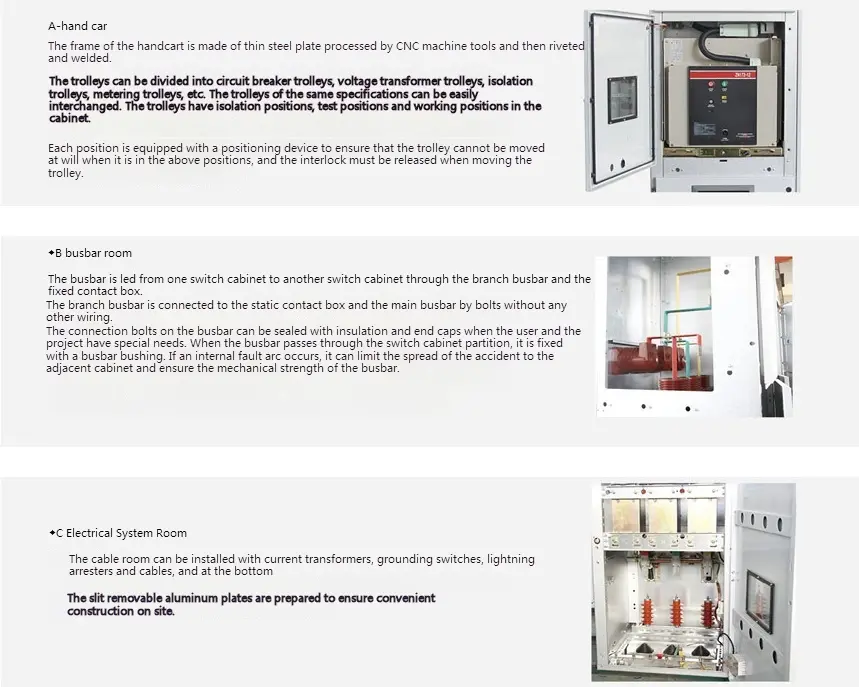

◆ المكون الرئيسي
