مجموعة كاملة الجهد الكامل

● تطبيق Kyn28-12 نوع الجهد العالي مجموعة كاملة

Kyn28-12 (GZS1) مجموعة كاملة من الجهد الكامل عبارة عن جهاز توزيع كامل من ثلاثة مراحل AC 50HZ ، والذي يستخدم لتلقي وتوزيع طاقة الشبكة 3-12KV والتحكم والتحكم ومراقبة الدائرة. يمكن تثبيت أنواع مختلفة من أجهزة حماية الترحيل الشاملة المستندة إلى الحواسيب الصغيرة على لوحة غرفة الترحيل لهذا المنتج ، ويمكن تحقيق التحكم الذكي للنظام. إنه يحتوي على وظائف التحكم عن بُعد ، والقياس عن بعد ، والاتصالات عن بُعد والتعديل عن بُعد ، ويمكن التحكم في شبكة الحقل من خلال ناقل CAN مع واجهة الاتصال. كما أنه يحتوي على وظائف منع سوء تعبير قاطع الدائرة ، ودفع العارضة اليدوية وسحبها بالحمل ، وإغلاق مفتاح التأريض بالكهرباء ، وإرسال الكهرباء في وضع التأريض ومنعها من دخول الفاصل الزمني المباشر عن طريق الخطأ ، والتي يشار إليها باسم "الوقاية الخمسة" لفترة قصيرة. يمكن تجهيز الخزانة بـ VSI (Zn63) و Zn12V قاطع دائرة الفراغ ، بالإضافة إلى قواطع الدائرة الفراغية VD4 المستوردة وموصلات الفراغ VC.

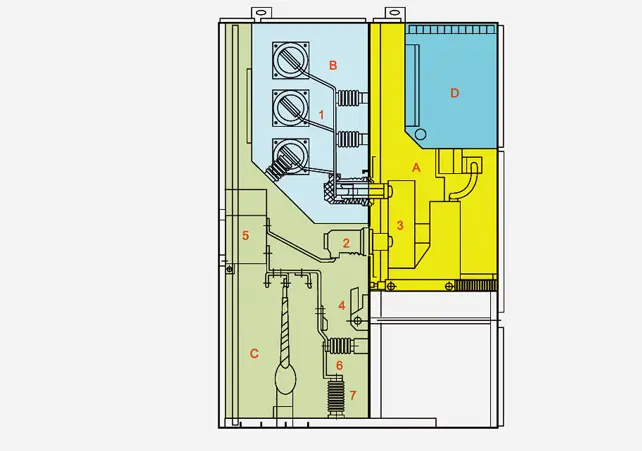

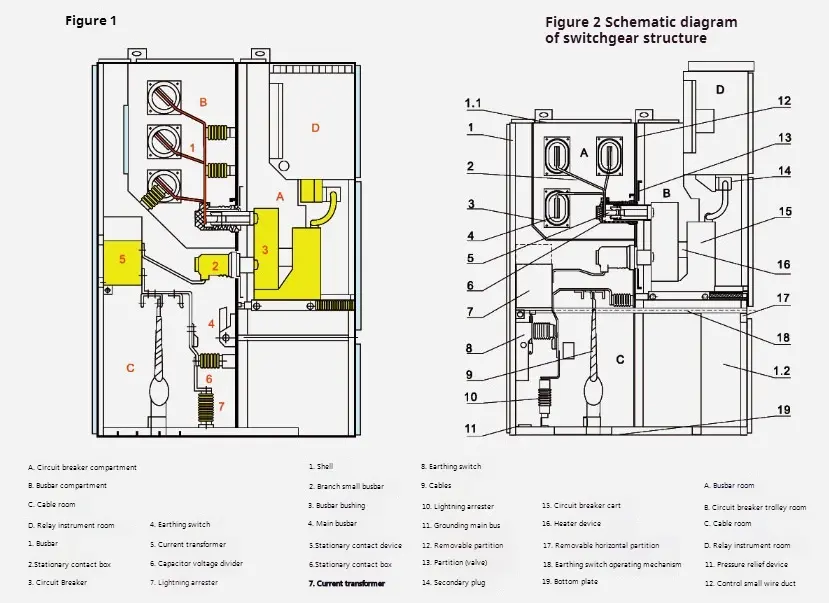

● مخطط هيكل مجموعة كاملة من Kyn28-12

● تجتمع المجموعة الكاملة الجهد الكامل أدناه معايير ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● الجهد العالي الوصف مجموعة كاملة

تم تصنيع قذيفة وتقسيم المجموعة الكاملة الجهد العالي من ألواح فولاذية مطلية بالألومنيوم أو الألواح الصلب التي يتم تثبيتها بعد معالجتها وانعكاسها بواسطة أدوات آلة CNC ، بحيث يمكن للمجموعة الكاملة المجمعة الجهد العالي الحفاظ على التوحيد في الحجم. تحتوي لوحة الصلب المطلية بالألومنيوم-الزنك على آثار قوية لمكافحة التآكل ومضادات الأكسدة والقوة الميكانيكية العالية. يتم تقسيم الجزء الداخلي من المجموعة الكاملة الجهد العالي إلى غرفة عربات يدوية وغرفة الحافلات وغرفة الكابل وغرفة أداة التتابع حسب الأقسام ، وتتميز قذيفة كل وحدة بأرضية مستقلة. يتم رش جميع أبوابها بالبلاستيك الإلكتروستاتيكي ، مما يجعل أسطحها لها مزايا مقاومة التأثير ومقاومة التآكل والمظهر الجميل (يمكن تخصيص الألوان من قبل المستخدمين).

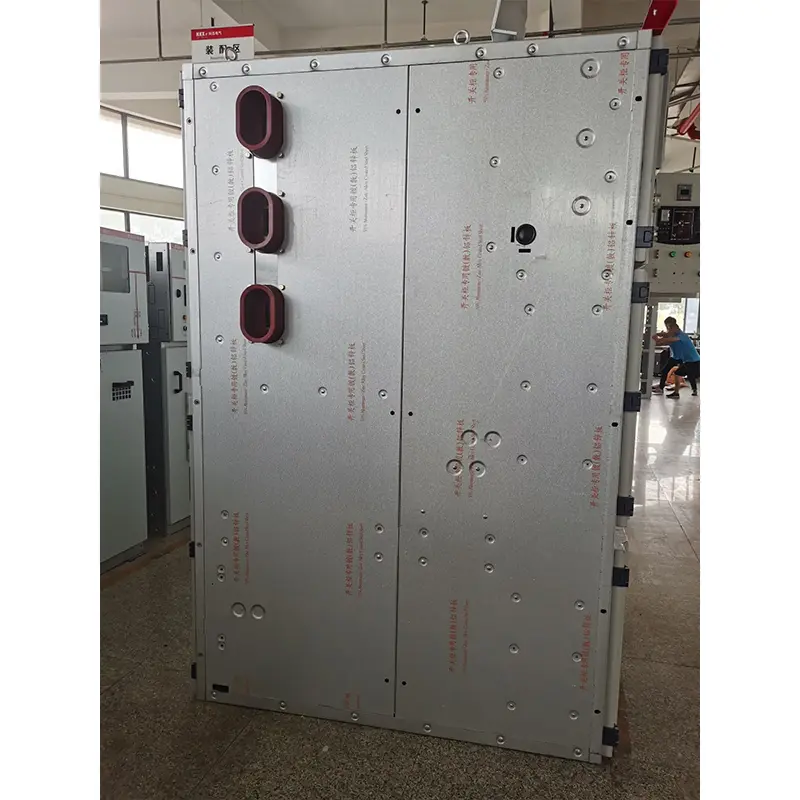

◆ القشرة والقسم

تم تصنيع قذيفة وتقسيم الخزانة من لوحات الصلب الزنك المغلفة بألومنيوم عالي الجودة والتي يتم تثبيتها بعد أن تنحني عن طريق أدوات الآلة CNC ، وبالتالي يمكن للمجموعة الكاملة المجمعة الجهد العالي الحفاظ على التوحيد في الحجم. لديها مقاومة تآكل قوية ومقاومة الأكسدة ، ولديها قوة ميكانيكية أعلى من نفس لوحة الصلب. تنقسم المجموعة الكاملة الجهد العالي إلى غرفة عربات يدوية (مقصورة قاطع الدائرة) وغرفة الحافلات وغرفة الكابل وغرفة أداة التتابع (غرفة الجهد المنخفض) حسب التقسيم. قذيفة كل وحدة ترتكز بشكل مستقل.

◆ الأبعاد

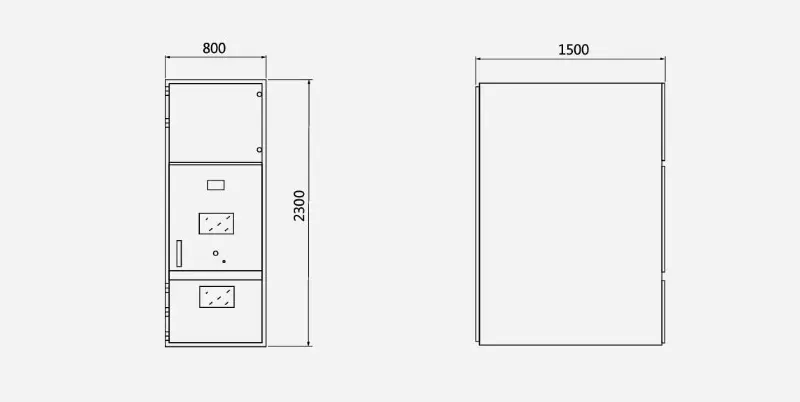

◆ رسم أبعاد الأبعاد للمجموعة الكاملة للجهد العالي

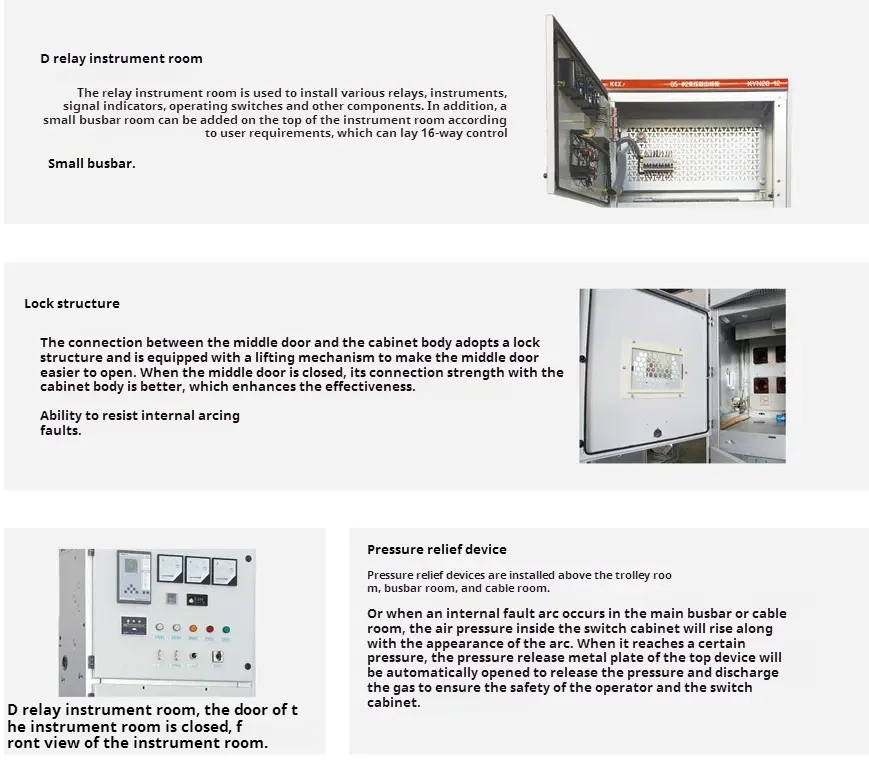

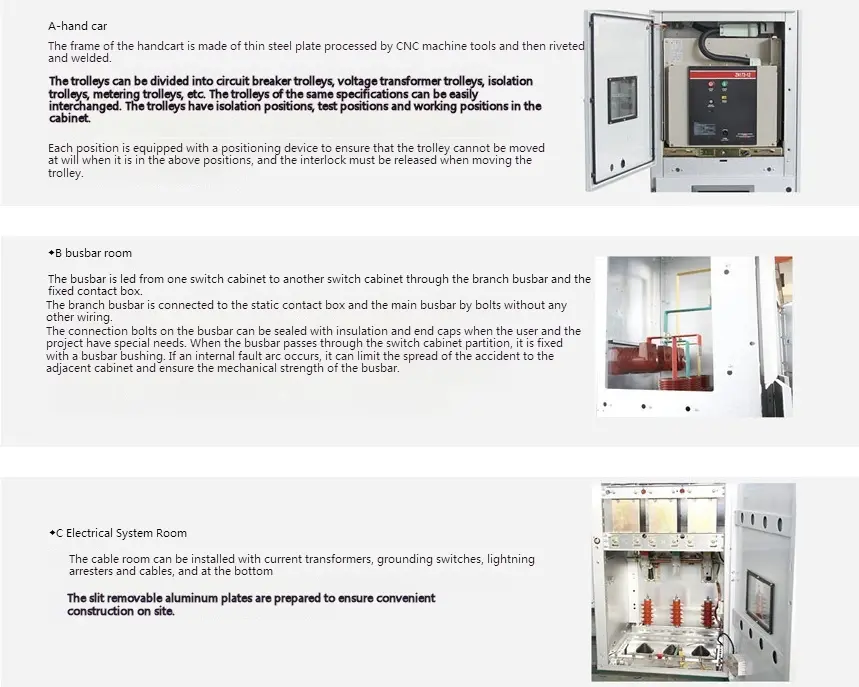

◆ المكون المهم من نوع Kyn28-12 من النوع العالي الجهد الكامل
