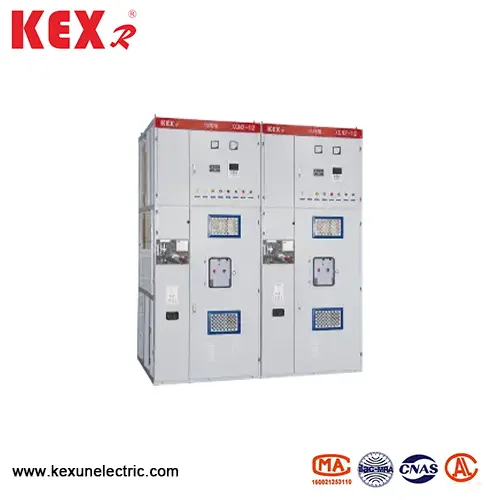

نوع الصندوق الثابت المعدني مفاتيح مفاتيح مغلقة
Kexun هي الشركة المصنعة المعروفة من معدات نقل الطاقة والتحول في الصين ، ويتم استخدام مفتاح Switchgear المعدني الثابت المعدني من نوع XGN2-12 كمجموعة كاملة من معدات الجهد العالي لتلقي وتوزيع الطاقة الكهربائية في حافلة واحدة من 3 إلى 10 كيلو فولت مع حافلة فردية مع نظام مرور. تلبي جميع فهارس المنتج متطلبات GB 3906 "3-35KV Metal Metal Switch" ، IEC298 التقنية و "Five Creadions".
النموذج: XGN2-12
العلامة التجارية ： Kexr
النموذج: XGN2-12
العلامة التجارية ： Kexr
● استخدام الظروف
▶ يجب أن تكون درجة الحرارة المحيطة لـ XGN2-12 نوع صندوق المربع الثابت
-25 ~ 40 ℃ (داخلي)
▶ الارتفاع: أقل من 1000 متر
▶ لا يزيد متوسط الرطوبة النسبية اليومية عن 95 ٪ ، ومتوسط الرطوبة النسبية الشهرية لا يزيد عن 90 ٪
▶ يجب ألا يتجاوز الزلزال حجم 8
▶ يجب تثبيت مفتاح Switched المعدني الثابت من نوع XGN2-12 في مكان خالٍ من النار والانفجار والتلوث الخطير والتآكل الكيميائي والاهتزاز العنيف.
● المعلمة التقنية
|
رقم |
غرض |
وحدة |
بيانات |
|
1 |
الجهد المقنن |
كيلو فولت |
3،6،10 |
|
2 |
جهد العمل العملي الأقصى |
كيلو فولت |
3.5،8.9،11.5 |
|
3 |
تصنيف التيار |
A |
5 ~ 3000 |
|
4 |
تصنيف استراحة التيار |
ال |
16،20،31.5،40 |
|
5 |
تصنيف الدائرة القصيرة لتيار التيار |
ال |
40،50،80،100 |
|
6 |
تصنيف الدائرة القصيرة الدائرية تيار مستقر |
ال |
40،50،80،100 |
|
7 |
تيار مستقر للحرارة |
ال |
16،20،31.5،40 |
|
8 |
مصنفة زمنية مستقرة للحرارة |
S |
4 |
|
9 |
درجة IP |
|
IP2x |
|
10 |
نظام الحافلات |
|
حافلة واحدة أو مع الالتفافية |
|
11 |
طريقة التشغيل |
|
نوع تخزين الطاقة الكهرومغناطيسي أو الربيع |
|
12 |
الأبعاد （العرض*العمق*الارتفاع） |
مم |
1100*1200*2650 (أقل من 1000a) |
|
13 |
وزن |
كجم |
1000 |
◆ جهاز مضاد للخطأ
تتمثل وظيفة "الوقاية الخمسة" في منع قاطع الدائرة من تقسيمها وإغلاقها عن طريق الخطأ ؛ منع سوء التعبير على التحميل وسوء تشغيل مفتاح عزل ؛ منع تبديل التأريض من الإغلاق عند شحنه ؛ منع تشغيل مفتاح التأريض عند إغلاقه ؛ منع من دخول الفاصل الزمني المشحون عن طريق الخطأ.
يعتمد هذا المربع من نوع XGN2-12 من النوع المعدني الثابت المعدني وضع القفل الميكانيكي الإلزامي ، ويتكون جهاز القفل من مكونات رئيسية مثل الدعم ، القرص ، اللوحة ، لوحة القفل ، المقبض ، قضيب التوصيل ، وما إلى ذلك ، والتي لها خصائص الأداء الموثوق بها ، وظائف كاملة ، بنية بسيطة ، والتشغيل المريح ، وتوصيل "خمسة وحدات" ببساطة وتأثير:
▶ يتم استخدام مفتاح التحكم (مفتاح KW) مع التقليب الأحمر والأخضر في مخطط قاطع الدائرة لمنع تقسيم قاطع الدائرة وإغلاقه عن طريق الخطأ
▶ فقط بعد كسر قاطع الدائرة حقًا ، يمكن سحب المقبض الصغير من موضع "العمل" وتحولت إلى موضع "كسر وقفل" ؛ فتح وإغلاق مفتاح العزل ؛ منع مفتاح فصل 7 تحميل من الفتح والإغلاق. إن قابلية قابلية القفل والمضاد للانتقال لها وظائف مضادة للاعتداء ، أي عندما يكون المقبض الصغير في وضع "قفل كسر" ، لا يمكن تشغيل وإيقاف تشغيل القاطع العلوية والسفلية إلا ، ولكن لا يمكن تشغيل قاطع الدائرة وإيقافها ، وبالتالي تجنب سوء فهم قاطع الدائرة
▶ عندما يكون قاطع الدائرة والفصل العلوي والسفلي في الحالة المغلقة ، والمقبض الصغير في وضع "العمل" ، لا يمكن فتح أبواب الخزانة الأمامية والخلفية ، وذلك لمنعهم من دخول الفاصل الزمني المباشر عن طريق الخطأ
▶ عندما لا يتم فتح قطع المفصل العلوي والسفلي ، لا يمكن إغلاق مفتاح التأريض ، ولا يمكن تحويل المقبض الصغير من موضع "كسر وقفل" إلى موضع "الصيانة" ، والذي يمكن أن يمنع سلك التأريض من التعلق بالكهرباء
▶ إذا لم يتم فتح مفتاح التأريض ، فلا يمكن إغلاق مفصلات العلوي والسفلي ، مما قد يمنع سلك التأريض من إغلاق الفصل العلوي والسفلي.

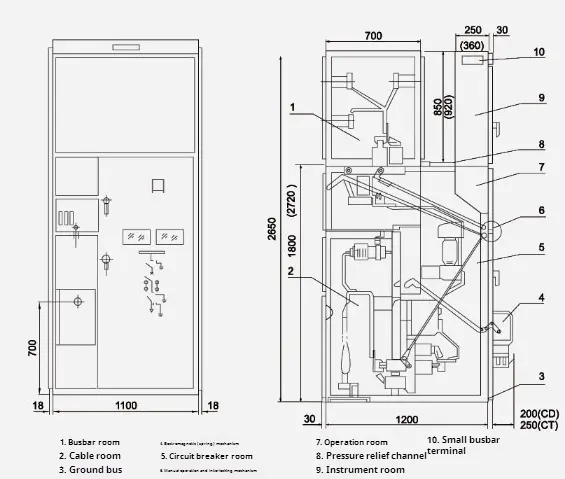

● XGN □ -12/07d رسم الخطوط العريضة

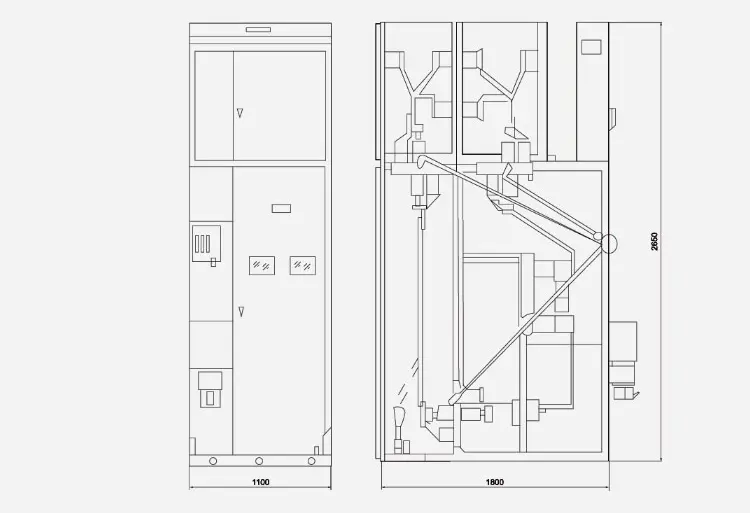

● XGN □ -12 (منفذ الكابل الالتفافي) رسم مخطط

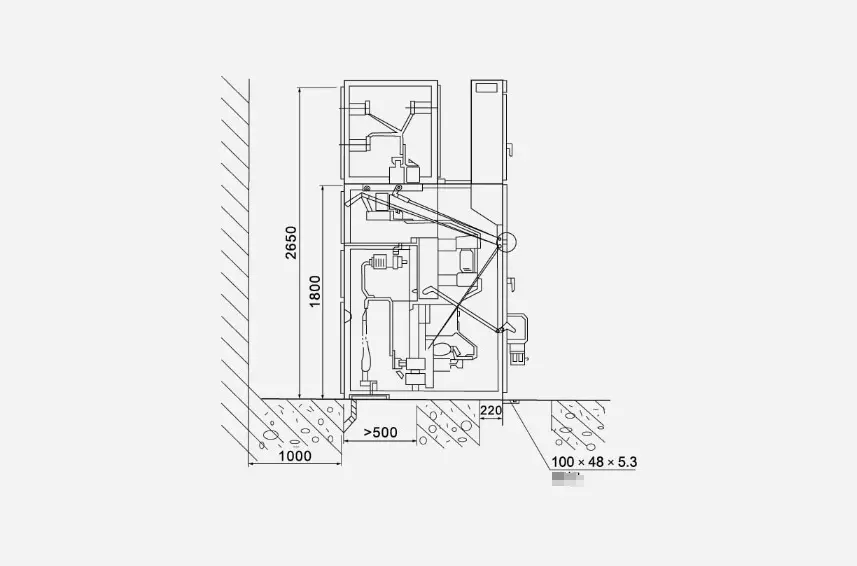

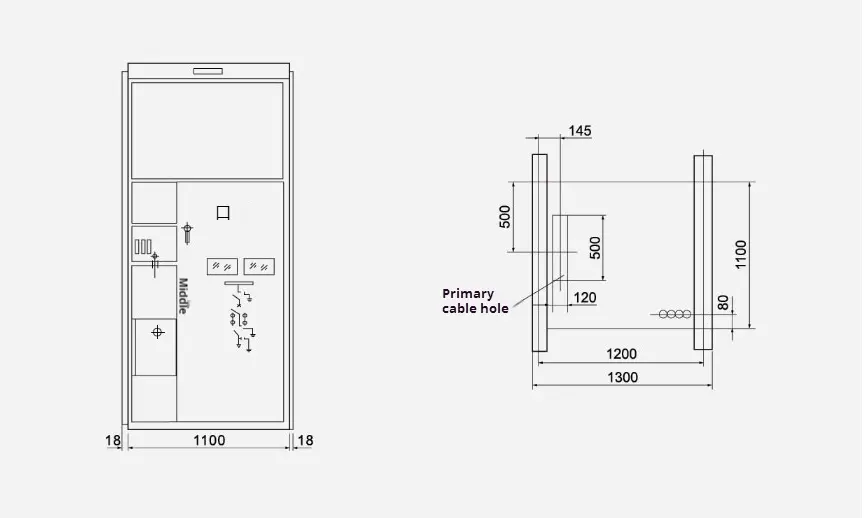

● رسم تثبيت الأبعاد الشاملة
