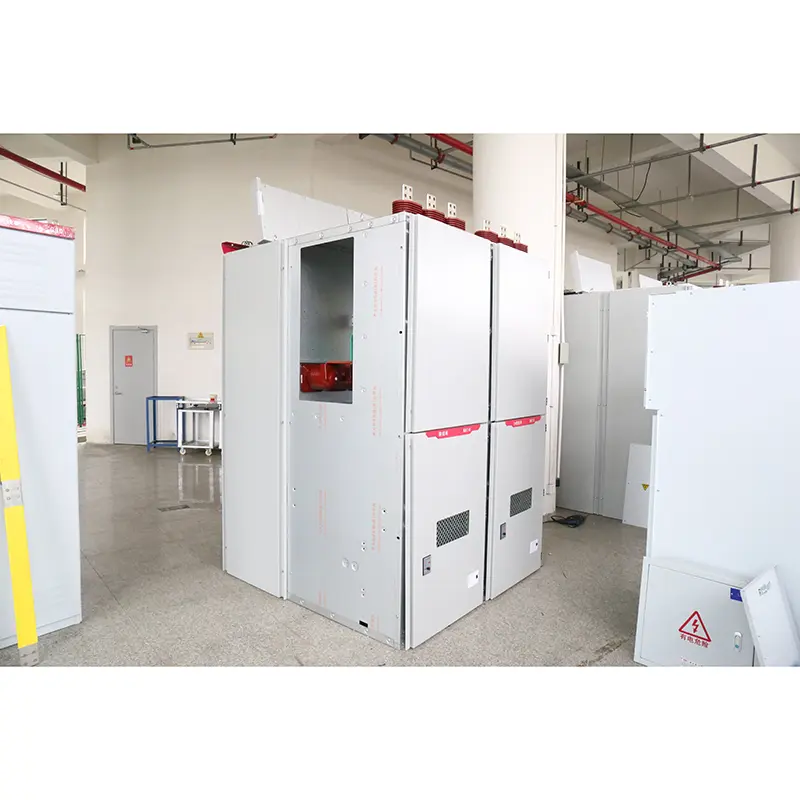

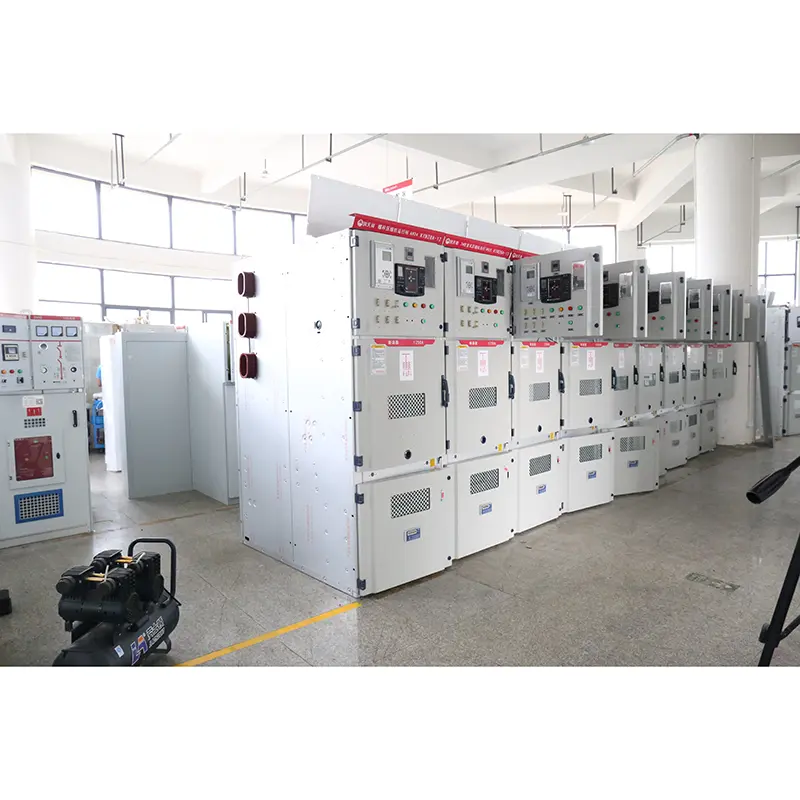

HV Switchgear

● استخدام الظروف

▶ درجة حرارة الهواء: -10 ~ 40 ℃ ؛

▶ الارتفاع: أقل من 1000 متر

▶ الرطوبة: الرطوبة النسبية: المتوسط ​​اليومي أقل من 95 ٪ ، والمتوسط ​​الشهري لا يزيد عن 90 ٪

▶ ضغط بخار الماء: لا يزيد متوسط ​​قيمة القيمة اليومية عن 2.2 كيلو باسكال ، ومتوسط ​​القيمة الشهرية لا يزيد عن 1.8kpa ； ؛ عندما تنخفض درجة الحرارة فجأة ، قد يحدث التكثيف ، مصحوبًا بالتلوث. هذا المنتج مناسب للظروف البيئية التالية التي تكون أكثر حدة من الظروف العادية:

(1) التكثيف ليس متكررًا (لا يزيد عن مرتين في الشهر في المتوسط) وهو ملوث قليلاً ؛

(2). بشكل عام ، لا يوجد تكثيف (لا يزيد عن مرتين في السنة في المتوسط) ، وهو ملوث بشكل خطير

▶ HV Switchgear مناسب للأماكن القاسية حيث لا يوجد خطر من الحريق والانفجار ، والتلوث الخطير يكفي لتآكل المعادن وتدمير العزل

▶ يعد Switchgear من نوع Kyn28-12 مناسبًا للأماكن التي لا يوجد فيها اهتزاز عنيف ومطبات وميل عمودي لا يتجاوز 80.

ملحوظة:

(1) يسمح مفتاح HV بتخزين ونقل في -30 ℃

(2) عندما يتجاوز الارتفاع 1000 متر ، يجب معالجته وفقًا لـ B/2102 "المتطلبات الفنية للأجهزة الكهربائية عالية الجهد باستخدام مناطق الارتفاع" ؛ عندما لا يتجاوز الارتفاع 2000 متر ، لا يجوز اتخاذ تدابير للمعدات المساعدة ذات الجهد المنخفض ؛

(3) عندما تختلف شروط الاستخدام الفعلي عن ما سبق ، يجب التفاوض عليه من قبل كل من المستخدم والمصنع.

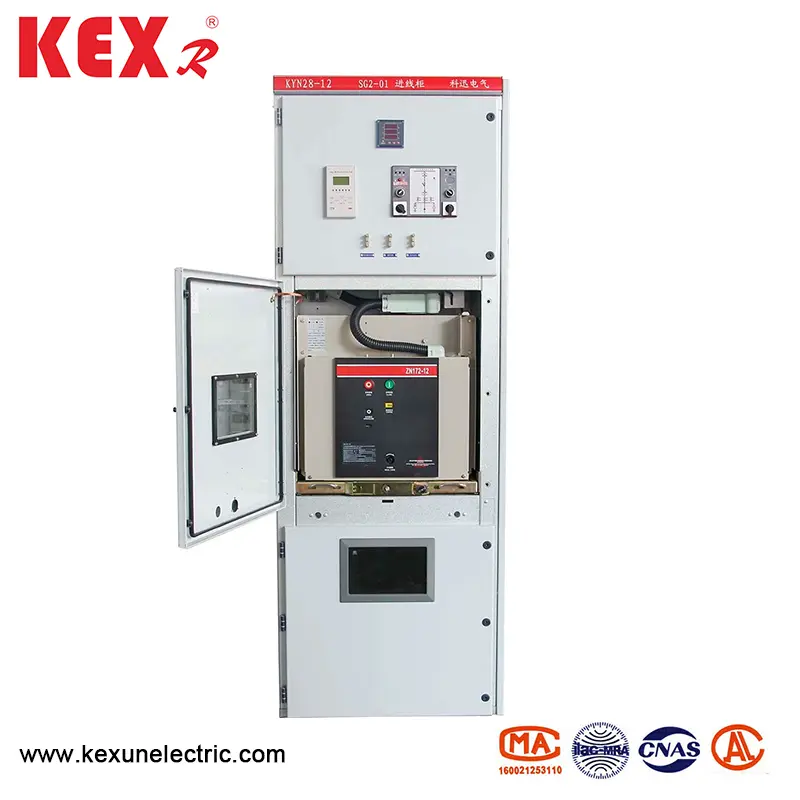

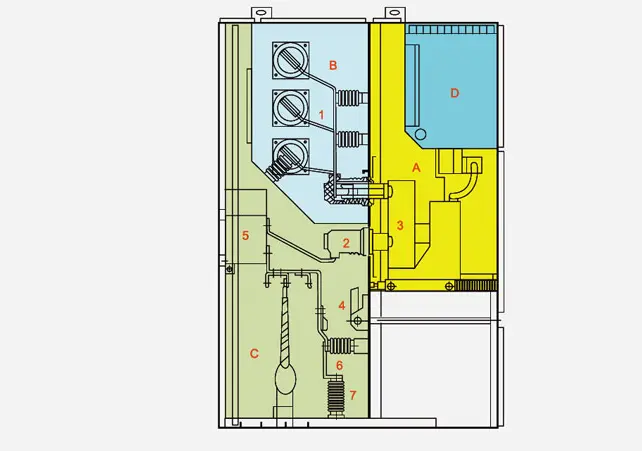

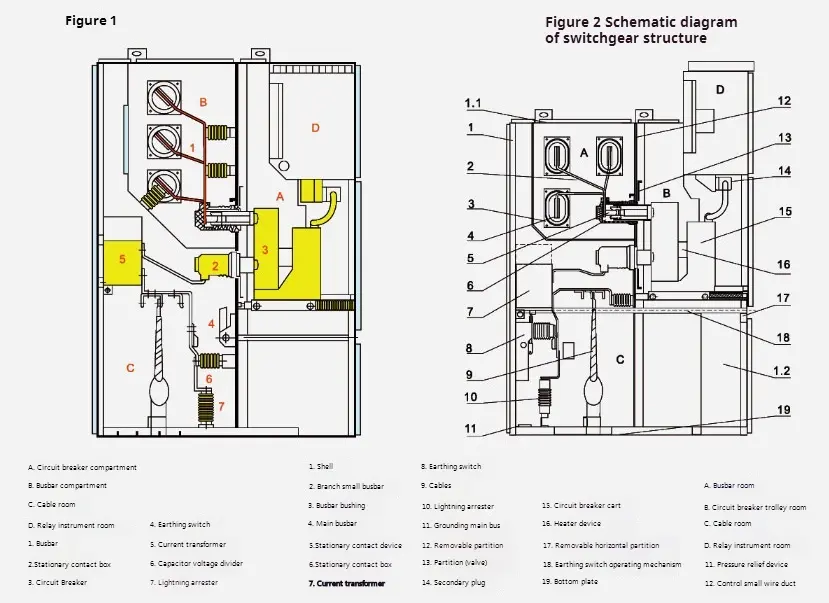

◆ يتكون مفتاح HV من جزأين: جسم خزانة ثابتة وجزء قابل للرسمية (عربة يدوية للاختصار) (انظر الشكل للاخطط التخطيطي لهيكل مفاتيح HV). يتم تثبيت قذيفة جسم الخزانة من مفاتيح المفاتيح وألواح كل وحدة وظيفية بواسطة ألواح فولاذية مغلفة بالألومنيوم والزنك. يصل مستوى حماية Switchgear Shell إلى IP4X ، ومستوى حماية كل لوحة قسم مقصورة وباب قاطع الدائرة هو p2x عند فتحه. يمكن تجهيز مفتاح Switchgear من نوع HV Kyn28-12 بـ VS1 و Zn 12V Circuit Breaker Handcart و VD4 Circuit Breaker Handcart ، و VC Vacuum Conctor التي تنتجها ABB Company. يمكن تثبيت المفاتيح في خزائن مزدوجة ، أي في ترتيب متتالي. يمكن تنفيذ تركيب وتصحيح خزانة التبديل في المقدمة ، بحيث يمكن تثبيت خزانة التبديل على الحائط. أكبر ميزة للتثبيت ضد الجدار هي حفظ مساحة الأرضية. بالإضافة إلى ذلك ، يمكن تثبيت مفاتيح HV بدون الجدار ، أي نوع الصيانة على الوجهين. إن تخطيط الهيكل الداخلي للاثنين غير متسق ، وصالحها هي صيانة مريحة.

◆ بنية مفاتيح HV

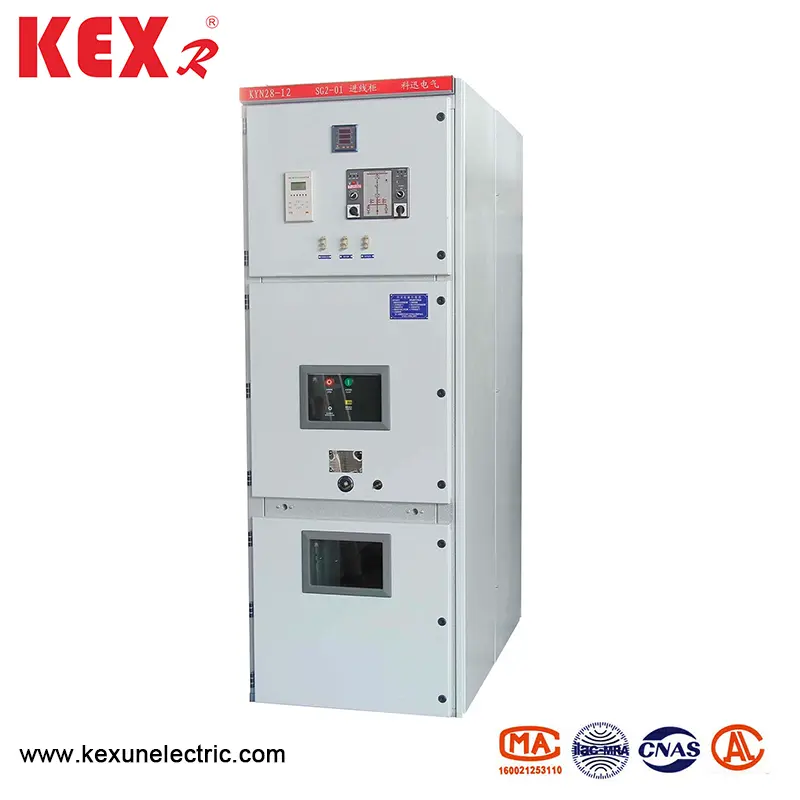

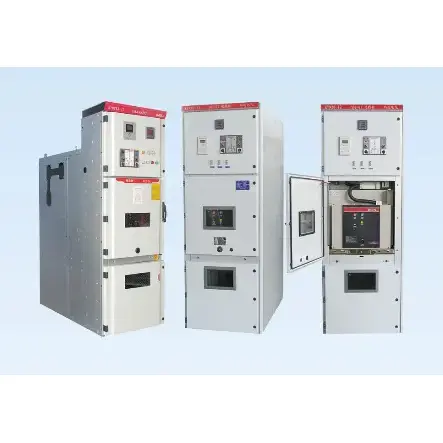

◆ نظرة عامة على Kyn28-12 نوع HV Switchgear

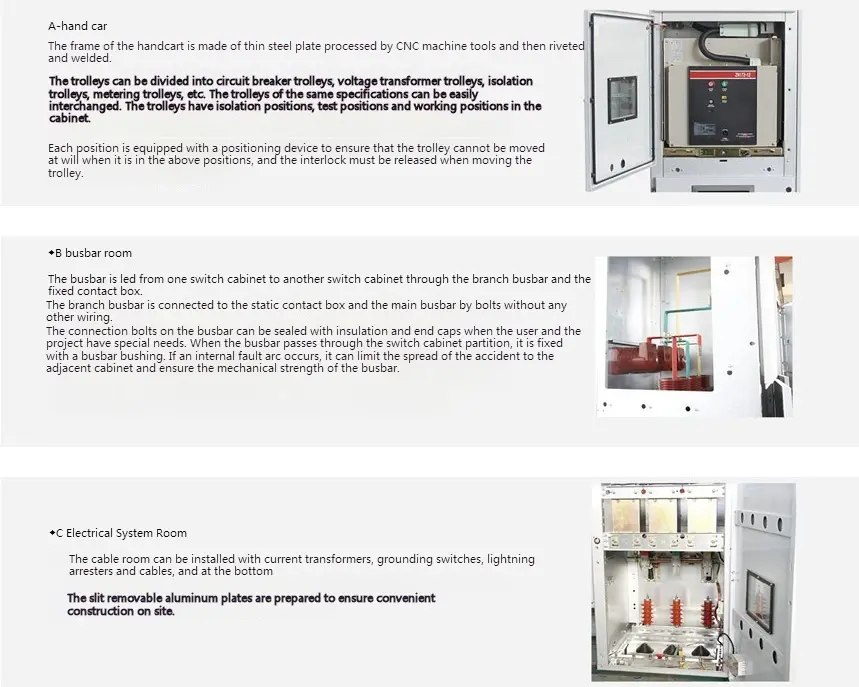

مصنوعة من قشرة الخزانة وتقسيم مفاتيح HV مصنوعة من ألواح فولاذية مطلية بالبنوسينية أو ألواح فولاذية تم تثبيتها بعد معالجتها وانعكاسها بواسطة أدوات الآلة CNC ، ويمكن لخزانة التبديل المجمعة الحفاظ على التوحيد في الحجم. تحتوي لوحة الصلب المطلية بالألومنيوم-الزنك على تأثيرات قوية مضادة للتآكل ومضادات الأكسدة والقوة الميكانيكية الأعلى من نفس الصفيحة الفولاذية. يتم تقسيم الجزء الداخلي من مفاتيح HV إلى 1. غرفة النقل اليدوية 2. غرفة الحافلة 3. غرفة الكابل 4. يتم رش جميع أبواب المفاتيح بالبلاستيك الإلكتروستاتيكي لجعل أسطحها لها مزايا مقاومة التأثير ومقاومة التآكل والمظهر الجميل (يمكن تخصيص اللون من قبل المستخدمين).

◆ شل وتقسيم

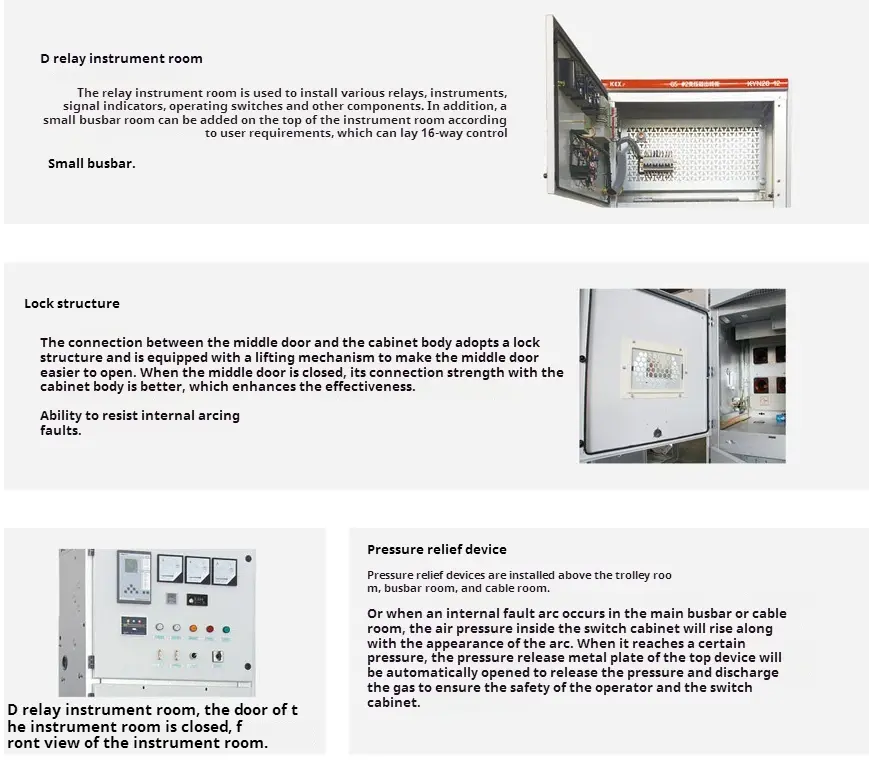

تم تصنيع قذيفة وتقسيم مفاتيح HV من النوع Kyn28-12 من ألواح الصلب الزنك المغلفة بألومنيوم عالي الجودة والتي يتم تثبيتها بعد ثنيها بواسطة أدوات آلة CNC ، بحيث يمكن لمفاتيح HV المجمعة الحفاظ على التوحيد في الحجم. لديها مقاومة تآكل قوية ومقاومة الأكسدة ، ولديها قوة ميكانيكية أعلى من نفس لوحة الصلب. يتم تقسيم HV Switchgear إلى غرفة عربات يدوية (مقصورة قاطع الدائرة) وغرفة الحافلة وغرفة الكابل وغرفة أداة التتابع (غرفة الجهد المنخفض) حسب التقسيم. قذيفة كل وحدة ترتكز بشكل مستقل.

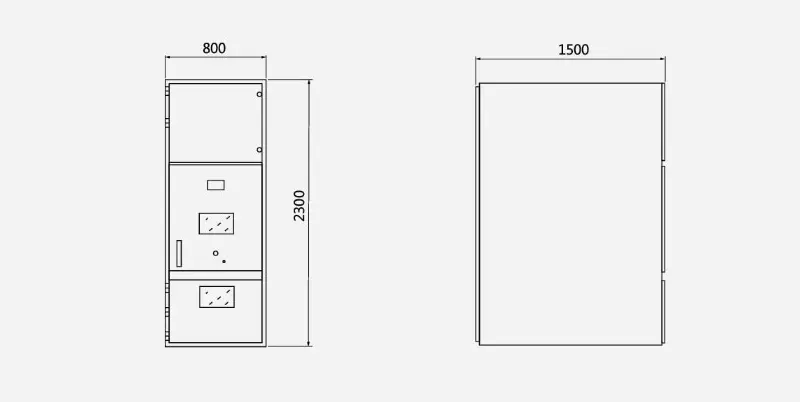

◆ أبعاد الخطوط العريضة لـ HV Switchgear هي مثل Belows ：
